Матью Мэндл

200 ИЗБРАННЫХ СХЕМ ЭЛЕКТРОНИКИ

Редакция литературы по информатике и электронике

© 1978 Prentice-Hall, Inc.

© перевод на русский язык, «Мир», 1985, 1980

ПРЕДИСЛОВИЕ РЕДАКТОРА ПЕРЕВОДА

Данное пособие, в котором содержатся все основные схемы электроники, рассчитано на весьма многочисленную читатель­скую аудиторию. Круг потенциальных читателей книги не огра­ничивается студентами, техниками и инженерами, работающими в областях радиотехники, электроники, автоматики и смежных областях. Ввиду глубокого и широкого проникновения методов и средств современной радиотехники и электроники практиче­ски во все сферы человеческой деятельности книга будет поль­зоваться спросом у специалистов, занятых в самых различных областях науки и техники, у студентов разных специальностей и огромной армии радиолюбителей.

Такая направленность издания и определила ряд его отли­чительных особенностей. Так, изложение принципов построения схем и описание их работы базируются главным образом на чи­сто качественных представлениях, иллюстрируемых в некото­рых случаях временными или векторными диаграммами. При­водимые в книге формульные соотношения даются без выводов, но с пояснением их использования на практике. Описание схем является в большинстве случаев весьма кратким. Благодаря этому в книге небольшого объема удалось собрать не только ос­новные (базовые) схемы, но и их разновидности.

Автор стремился возможно проще, с ориентацией на практи­ческое использование преподнести основные свойства и характе­ристики схем. Рассмотрение схем проводится обычно в следую­щем порядке: назначение схемы, принципы ее построения и ра­боты, основные характеристики и соотношения параметров схе­мы и отличительные особенности последних. Большое количест­во иллюстративного материала относится к узлам аппаратуры цветного и черно-белого телевидения.

Условные изображения некоторых элементов и схем в книге отличаются от принятых в советской литературе. Однако зна­комство наших читателей с символикой, применяемой в иност­ранной литературе, полезно. Интерес представляют приводимые в книге аббревиатуры (мы старались их отразить в указателе терминов), а также словарь терминов по радиоэлектронике. При переводе книги и толковании некоторых понятий внесены изменения с учетом принятых у нас представлений. Подробно составленное оглавление и предметный указатель облегчают нахождение нужного материала в книге.

Перевод книги выполнен В. И. Ворониным и Н. Я. Щерба­ком.


Я. С. Ицхоки

ПРЕДИСЛОВИЕ

Книга дает возможность читателю получить сведения о 200 базовых схемах, применяемых во всех областях электроники. Необходимые данные по определенному типу схемы (например, усилители, генераторы) можно найти, обратившись к предмет­ному указателю. Приводятся принципы построения каждой схе­мы, поясняются выполняемые ею функции. Рассматриваются разновидности многих схем и особенности их применения в раз­личных устройствах. В тех случаях, когда несколько схем вы­полняют схожие функции или характеристики схем частично со­впадают, в тексте даются перекрестные ссылки.

Излагаются принципы модуляции и демодуляции сигналов и формирования колебаний специальной формы. Обсуждаются особенности построения схем как на биполярных, так и на по­левых транзисторах (с затвором на р — n-переходе и с изолиро­ванным затвором). Описываются интегральные схемы, схемы типа металл — окисел — полупроводник на дополняющих тран­зисторах, схемы инжекционного типа и др.

В настоящем, дополненном и исправленном издании приве­дено значительно большее количество схем на полупроводни­ковых приборах, чем в предыдущем, изменены некоторые ил­люстрации и добавлены новые. В соответствии с принятыми международными стандартами изменены некоторые символы, термины и аббревиатуры. Расширен словарь, содержащий тер­мины и выражения, наиболее употребительные в области радио­электроники.

Таким образом, студенты, техники и инженеры могут найти в книге дополнительные сведения об электронных схемах, ко­торые будут полезны при изучении и анализе схем, а также справочные данные, необходимые в практике проектирования и монтажа схем. Если в процессе проектирования, анализа или модификации схемы требуется определить величины различных параметров, можно воспользоваться приведенными в книге уравнениями, выражающими основные зависимости между па­раметрами схемы.


М. Мэндл


Глава 1


УСИЛИТЕЛИ ЗВУКОВОЙ ЧАСТОТЫ И ВИДЕОУСИЛИТЕЛИ


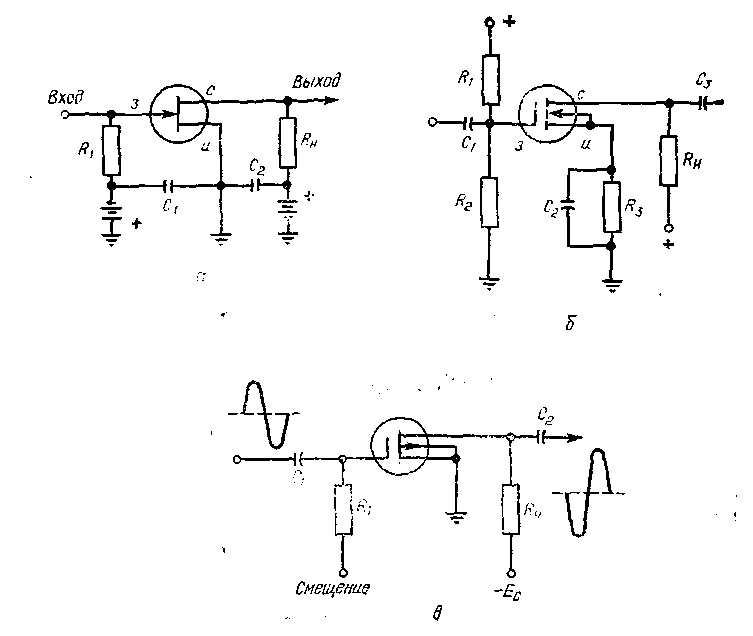

1.1. Усилители с общим эмиттером и общим истоком


Усилители содержат транзисторы, а также такие элементы, как резисторы, конденсаторы и катушки индуктивности. Пара­метры используемых элементов (их номиналы и напряжения) зависят от требований, предъявляемых к усилителю, а также от типа применяемых транзисторов. С появлением транзисторов различных типов стали возможны новые конфигурации схем усилителей. В биополярном р — n — р- или n — р — n-транзисторе создаются чередующиеся в определенном порядке области с различным видом проводимости, образующие базу, эмиттер и коллектор. Транзистор называется биполярным, поскольку пе­ренос зарядов в нем осуществляется как электронами, так и дырками. В полевых же (униполярных) транзисторах заряды переносятся носителями одного вида: либо электронами, либо дырками. Полевые транзисторы (ПТ) имеют три области, на­зываемые затвором, истоком и стоком, В зависимости от вида используемых носителей различают два типа полевых транзи­сторов: р- и я-канальные. Разным типам транзисторов соответ­ствуют различные характеристики, описываемые более подроб­но в этом разделе.

Наиболее распространенная схема построения усилителя на биполярном транзисторе — схема с общим (заземленным) эмит­тером (ОЭ); варианты таких схем показаны на рис. 11.1. Термин «общий эмиттер» указывает на то, что в соответствующей схе­ме сопротивление между выводом эмиттера и землей для сиг­нала мало, но из этого не следует, что оно во всех случаях ма­ло и для постоянного тока. Так, например, в схемах показан­ных на рис. 1.1, а и б, эмиттеры непосредственно заземлены, а в схеме на рис. 1.1, в между эмиттером и землей включено сопро­тивление, зашунтированное конденсатором. Поэтому, если ре­активное сопротивление этого конденсатора для сигнала мало, можно считать, что для сигнала эмиттер практически заземлен.

Для работы в классе А (разд. 1.4) напряжение смещения между базой и эмиттером должно быть прямым (отпирающим), а между коллектором и эмиттером — обратным (запирающим). Для получения такого смещения полярности источников пита­ния выбирают в зависимости от типа используемого транзисто­ра. Для транзистора р — n — р-типа (рис. 11 Л, а) плюс источника смещения должен быть подключен к эмиттеру р-типа, а ми­нус — к базе я-типа. Таким образом, прямое смещение получа­ется при отрицательном потенциале базы относительно эмитте­ра. Для обратного смещения коллектора р-типа его потенциал должен быть отрицательным. Для этого источник питания под­ключается положительным полюсом к эмиттеру, а отрицатель­ным к коллектору.

Входной сигнал создает на резисторе R₁ падение напряже­ния, которое алгебраически складывается с постоянным смещающим напряжением. В результате этого суммарный потенци­ал базы изменяется в соответствии с сигналом. С изменением потенциала базы меняется ток коллектора, а следовательно, и напряжение на резисторе R2. При положительной полуволне входного напряжения прямое смещение уменьшается и ток че­рез R₂ соответственно уменьшается. Падение напряжения на R₂ также уменьшается, в результате чего между входным и вы­ходным сигналами образуется сдвиг фаз в 180°.

Если используется транзистор n — р — n-типа (рис. 1.1,6), то полярность обоих источников питания меняется на обратную. При этом базовый переход также оказывается смещенным в прямом направлении, а коллекторный — в обратном. Как и в предыдущем случае, между входным и выходным сигналами образуется сдвиг фаз в 180°.

На рис. 1.1,а и б изображены основные элементы усилителя, а схема усилителя, применяемая на практике, приведена на рис. 1.1,6. Здесь конденсатор С₁ не пропускает постоянной со­ставляющей входного сигнала, но имеет малое реактивное со­противление для его переменной составляющей, которая таким образом поступает на резистор R₂. (Это так называемая RC-связь; более подробно она описана в разд. 1.5). Напряжение прямого смещения базы поступает с делителя напряжения Ri — R2, который подключен к источнику питания. Нужная вели­чина прямого смещения базы транзистора получается при над­лежащем выборе отношения величин сопротивлений R₁ и R₂. При этом в транзисторе n — р — n-типа потенциал базы устанав­ливают более положительным, чем эмиттер. Коллекторный ре­зистор, на котором образуется выходной сигнал, обычно назы­вают резистором нагрузки и обозначают R_н. Через разделитель­ный конденсатор С₃ сигнал поступает на следующий каскад. Входные и выходные цепи должны иметь общую заземленную точку (рис. 1.1, а).

Коэффициент усиления тока базы для схемы с ОЭ задается следующим соотношением:

(1.1)

где р — коэффициент усиления тока базы;

ДI_б — приращение тока базы; ДI_к — соответствующее приращение тока коллектора при-

Uкэ = const.



Рис. 1.1. Схемы с общим эмиттером.


Таким образом, р равно отношению приращения коллектор­ного тока к соответствующему приращению базового тока прк постоянном коллекторном напряжении. Коэффициент усиление сигнального тока также называют коэффициентом прямой пере­дачи тока [При достаточно большой величине сопротивления R₂ переменная состав­ляющая сигнального тока практически равна переменной составляющей тока базы. — Прим. ред.]

Резистор R₃ (рис. 1.1,5) оказывает стабилизирующее дейст­вие на ток транзистора при изменении температуры. Падение напряжения на R₃ создает обратное (запирающее) смещение эмиттерного перехода транзистора, так как оно повышает по­тенциал эмиттера. Следовательно, оно уменьшает положитель­ное прямое смещение базы на величину этого падения напря­жения. Присутствие переменной составляющей напряжения на Rз вызвало бы уменьшение выходного сигнала и, следователь­но, коэффициента усиления усилителя (см. разд. 1.8). Для устранения этого эффекта резистор Rз шунтируют конденсато­ром С₂.

При нагреве транзистора постоянная составляющая тока коллектора возрастает. Соответственно возрастает и падение напряжения на R_z, что приводит к уменьшению прямого смеще­ния базы, а также тока коллектора. В результате осуществля­ется частичная компенсация температурного дрейфа тока.
