ИНСТРУКЦИОННО-ТЕХНОЛОГИЧЕСКАЯ КАРТА.


Тема: Сборка и сварка простых узлов.

Эскиз узла	Операции	Время, мин	Технические условия

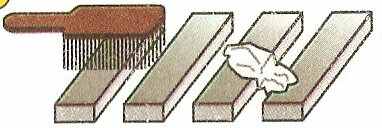

1. 2. 3. 4. 5.	1. Подготовка рабочего места. Подготовка пластин под сварку (рис.1). Размер пластин: 200×100×6 – 2 шт. Выбор режима сварки. 2. Сборка пластин на прихватках в четырех местах (рис. 2). Зачистка мест прихваток. 3. Сварка пластин в нижнем положении (рис.3). 4. Сварка пластин в вертикальном положении (рис. 4). 7. Зачистка сварных швов. 8. Контроль сварных швов путем внешнего осмотра (рис. 5). ИТОГО:	10 5 10 10 30 10 5 90	1. Угол между пластинами должен быть 900 2. Длина прихваток должна быть 4 – 6 мм. 3. I – III швы выполняются в нижнем положении за один проход, катет шва 6 – 8 мм. 4. I – IV швы выполняются в вертикальном положении за два прохода. 5. Провар корня шва должен быть по всей длине шва. 6. Катет шва не должен превышать установленной нормы.
