Согласно этой иерархии переменные, соответствующие ICMP, должны иметь префикс (идентификатор) 1.3.6.1.2.1.5 или в символьном выражении iso.org.dod.internet.mgmt.mib.icmp. Если вы хотите узнать значение какой-то переменной, следует послать запрос, содержащий соответствующий префикс и суффикс, последний определяет имя конкретной переменной. Для простой переменной суффикс имеет вид .0. Ветвь структуры на рис. 4.4.13.1.1, завершающейся узлом Interfaces (2) имеет продолжение в виде ifTable(2) и ifEntry(1). Таким образом переменная ifInUcastPkts будет иметь представление 1.3.6.1.2.1.2.2.1.11.
Помимо стандартного набора переменных и таблиц MIB возможно использование индивидуальных расширений этой базы данных. Это можно продемонстрировать на примере MIB маршрутизаторов Cisco (рис. 4.4.13.1.2).
Рис. 4.4.13.1.2. Расширение базы данных mib маршрутизаторов Cisco
Префикс 1.3.6.1.4.1. является стандартным, далее следует расширение, индивидуальное для маршрутизаторов компании Cisco. Например, группа IPcheckpoint accounting позволяет контролировать поток байтов с определенных адресов локальной сети, что бывает важно при работе с коммерческими провайдерами услуг.
Коды-префиксы для различных производителей телекоммуникационного оборудования приведены в таблице 4.4.13.1.7.
Таблица 4.4.13.1.7 Коды-префиксы производителей
| Код префикса | Название фирмы |
| 0 | Зарезервировано |
| 1 | Proteon |
| 2 | IBM |
| 3 | CMU |
| 4 | UNIX |
| 5 | ACC |
| 6 | TWG |
| 7 | Cayman |
| 8 | PSI |
| 9 | Cisco |
| 10 | NSC |
| 11 | HP |
| 12 | Epilogue |
| 13 | U of Tennessee |
| 14 | BBN |
| 15 | Xylogics, inc. |
| 16 | Unisys |
| 17 | Canstar |
| 18 | Wellfleet |
| 19 | TRW |
| 20 | MIT |
Группа локальных переменных IP checkpoint accounting (1.3.6.1.4.1.9.2.4.7.1) представляет собой таблицу, содержащую в каждом рекорде по четыре переменных (в скобках указан суффикс адреса MIBдля переменной):
- ckactbyts [4] - число переданных байт,
- ckactdst [2] - адрес места назначения,
- ckactpkts [3] - число переданных пакетов
- ckactsrc [1] - адрес отправителя
Маршрутизаторы Cisco поддерживают две базы данных: active accounting и checkpoint accounting. В первую заносятся текущие результаты измерения входящего и исходящего трафика. Эти результаты копируются в базу данных checkpoint accounting и, если там уже имеются предыдущие данные, они объединяются. Для очистки базы данных checkpointed database выдается команда clear IP accounting, а для базы checkpoint - clear IP accounting checkpoint (для использования этих команд необходимы системные привилегии). Объем памяти, выделяемой для этих баз данных задается командой IP accounting-threshold <значение>, по умолчанию максимальное число записей в базе данных равно 512.
Лучшим способом закрепить в памяти все вышесказанное является использование программы SNMPI (SNMP initiator) или ее аналога. Если в вашем распоряжении имеется ЭВМ, работающая под unix, например SUN, вы можете попутно узнать много полезного о вашей локальной сети. Ниже описан синтаксис обращения к SNMPI.
snmpi [-a agent] [-c community] [-f file] [-p portno] [-d] [-v] [-w]
SNMPI - крайне простая программа, используемая для тестирования SNMPD. Для того чтобы проверить, работает ли она, выдайте команду:
% SNMPI dump
Следует отметить, что в ответ на эту операцию будет произведена весьма объемная выдача.
Опция -a предлагает возможность ввести адрес SNMP-объекта - имя ЭВМ, IP-адрес или транспортный адрес. По умолчанию это местная ЭВМ. Аналогично опция -p позволяет задать номер UDP-порта. По умолчанию это порт 161.
Опция -c позволяет задать групповой пароль (community) для snmp-запроса. По умолчанию - это public, т.е. свободный доступ.
Опция -f позволяет выбрать файл, содержащий откомпилированные описания mib-модулей. По умолчанию - это objects.defs.
Опция -w включает режим наблюдения, осуществляя выдачу на терминал всех служебных сообщений. Уход из программы по команде quit (q).
Если вы работаете на IBM/PC, и ваша машина подключена к локальной сети, получите допуск к одной из UNIX-машин в сети (если вы его не имели) и приступайте. Можно начать с обращения типа:
SNMPI -a 193.124.224.33 (адрес или символьное имя надо взять из вашей локальной сети)
Машина откликнется, отобразив на экране SNMPI>, это означает, что программа имеется и вы можете вводить любые команды.
Начать можно со знакомства с системными переменными системы (в дальнейшем курсивом выделены команды, введенные с клавиатуры):
SNMPI> get sysdescr.0
snmpi> sysdescr.0="GS software (gs3-k), version 9.1(4) [fc1], software copyright (c) 1986-1993 by cisco systems, inc. compiled thu 25-mar-93 09:49 by daveu"
snmpi> get sysobjectid.0
snmpi> sysobjectid.0=1.3.6.1.4.1.9.1.1
snmpi> get sysuptime.0
snmpi> sysuptime.0=14 days, 7 hours, 0 minutes, 15.27 seconds (123481527 timeticks)
snmpi> get sysservices.0
snmpi> sysservices.0=0x6
Код 0x06 (sysservices.0) представляет собой сумму кодов уровней модели iso, поддерживаемых системой. Для справок: 0x01 - физический уровень; 0x02 - связной уровень; 0x04 - Интернет; 0x08 - связь точка-точка; 0x40 - прикладной уровень.
Если вы хотите получить информацию о состоянии интерфейсов на одной из ЭВМ, подключенных к вашей локальной сети (команды вызова snmpi далее не повторяются; в ниже приведенных примерах в круглых скобках помещены комментарии автора), выдайте команды:
SNMPI> next iftabl (команда next в данном случае соответствует запросу get-next, здесь понятие "следующий" подразумевает порядок переменных в MIB)
snmpi> ifindex.1=1
snmpi> get ifdescr.1
snmpi> ifdescr.1="ethernet0"
snmpi> get iftype.1
snmpi> iftype.1=ethernet-csmacd(6)
snmpi> get ifmtu.1
snmpi> ifmtu.1=1500
snmpi> get ifspeed.1
snmpi> ifspeed.1=10000000 (10Мб/с ethernet)
snmpi> get ifphysaddress.1
snmpi> ifphysaddress.1=0x00:00:0c:02:3a:49 (физический адрес интерфейса)
snmpi> next ifdescr.1 iftype.1 ifmtu.1 ifspeed.1 ifphysaddress.1
snmpi> ifdescr.2="serial0"
iftype.2=proppointtopointserial(22)
ifmtu.2=1500
ifspeed.2=2048000 (2 Мбит/c радиорелейный последовательный канал, спутниковый канал был бы охарактеризован точно также).
ifphysaddress.2=
В приведенном примере размеры пересылаемых блоков для Ethernet и радиорелейного последовательного канала идентичны и равны 1500. Помните, что SLIP-канал характеризуется как pointtopointserial, а не slip. Скорость обмена по SLIP-каналу не сообщается.
Теперь просмотрим некоторые UDP-переменные. Например:
SNMPI> next UDP
SNMPI> udpindatagrams.0=98931
SNMPI> next udpindatagrams.0 (обратите внимание на суффикс простой переменной)
SNMPI> udpnoports.0=60009
SNMPI> next udplocaladdress.0
SNMPI>udplocaladdress.193.124.137.14.7=193.124.137.14
(Идентификатор этого объекта - 1.3.6.1.2.1.7.5.1.1.193.124.137.14.7.)
SNMPI> next udplocalport
SNMPI> udplocalport.193.124.137.14.7=7
Если у вас возникла необходимость просмотреть таблицу, например, udptable, это
также можно сделать, используя snmpi:
SNMPI> next udptable
SNMPI> udplocaladdress.193.124.137.14.7=193.124.137.14
SNMPI> next udplocaladdress.193.124.137.14.7
SNMPI> udplocaladdress.193.124.224.33.67=193.124.224.33
SNMPI> next udplocaladdress.193.124.224.33.67
SNMPI> udplocaladdress.193.124.224.33.161=193.124.224.33
SNMPI> next udplocalport.193.124.224.33.67
SNMPI> udplocalport.193.124.224.33.161=161
Ниже показана методика выяснения алгоритма и параметров задания величины тайм-аута:
SNMPI> get tcprtoalgorithm.0 tcprtomin.0 tcprtomax.0 tcpmaxconn.0
SNMPI> tcprtoalgorithm.0=vanj(4) (vanj - алгоритм Ван Джакобсона для расчета времени тайм-аута)
| tcprtomin.0=300 | (минимальное значение тайм-аута = 300 мс) |
| tcprtomax.0=60000 | (максимальное - 60 сек) |
| tcpmaxconn.0=-1 | (никаких ограничений на число соединений) |
Чтобы получить информацию о состоянии таблицы адресных преобразований, выдайте команду: SNMPI -a 193.124.224.33 dump at (процедуры с использование субкоманды dump требуют определенного времени для своего исполнения)
| atifindex.1.1.193.124.224.33= | 1 |
| atifindex.1.1.193.124.224.35= | 1 |
| atifindex.3.1.192.148.166.203= | 3 |
| atifindex.3.1.192.148.166.205= | 3 |
| atifindex.5.1.145.249.30.33= | 5 |
| atifindex.5.1.192.148.166.98= | 5 |
| atphysaddress.1.1.193.124.224.33= | 0x00:00:0c:02:3a:49 |
| atphysaddress.1.1.193.124.224.35= | 0x08:00:20:12:1b:b1 |
| atphysaddress.1.1.193.124.224.40= | 0x00:00:cd:f9:0d:e7 |
| atphysaddress.1.1.193.124.224.50= | 0x00:00:0c:02:fb:c5 |
| atnetaddress.1.1.193.124.224.33= | 193.124.224.33 |
| atnetaddress.1.1.193.124.224.35= | 193.124.224.35 |
| atnetaddress.1.1.193.124.224.40= | 193.124.224.40 |
| atnetaddress.1.1.193.124.224.50= | 193.124.224.50 |
| atnetaddress.1.1.193.124.224.60= | 193.124.224.60 |
Текст выдачи с целью экономии места сокращен.
Обычно элементы таблицы расположены в порядке колонка-ряд. Если вы дошли до края колонки или всей таблицы ЭВМ выдаст вам, в зависимости от реализации программы, имя и значение следующего элемента или сообщение об ошибке.
Чтобы получить полный текст адресной таблицы в рамках SNMPI достаточно выдать команду:
SNMPI> dump ipaddrtable
| snmpi> ipadentaddr.192.148.166.222= | 192.148.166.222 |
| ipadentaddr.192.168.1.1= | 192.168.1.1 |
| ipadentaddr.192.168.1.2= | 192.168.1.2 |
| ipadentaddr.193.124.224.33= | 193.124.224.33 |
| ipadentaddr.193.124.224.190= | 193.124.224.190 |
| ipadentifindex.192.148.166.222= | 3 |
| ipadentifindex.192.168.1.1= | 4 |
| ipadentifindex.192.168.1.2= | 6 |
| ipadentifindex.193.124.224.33= | 1 |
| ipadentifindex.193.124.224.190= | 5 |
(Маски субсетей)
| ipadentnetmask.192.148.166.222= | 255.255.255.224 |
| ipadentnetmask.192.168.1.1= | 255.255.255.0 |
| ipadentnetmask.192.168.1.2= | 255.255.255.0 |
| ipadentnetmask.193.124.224.33= | 255.255.255.224 |
| ipadentnetmask.193.124.224.190= | 255.255.255.224 |
ipadentbcastaddr.192.148.166.222= 1 (Все эти субсети используют для широковещательной адресации одни и те же биты).
| ipadentbcastaddr.192.168.1.1= | 1 |
| ipadentbcastaddr.192.168.1.2= | 1 |
| ipadentbcastaddr.193.124.224.33= | 1 |
| ipadentbcastaddr.193.124.224.190= | 1 |
ipadentreasmmaxsize.192.148.166.222= 18024 (С точки зрения фрагментации и последующей сборки дейтограмм данные субсети эквивалентны).
| ipadentreasmmaxsize.192.168.1.1= | 18024 |
| ipadentreasmmaxsize.192.168.1.2= | 18024 |
| ipadentreasmmaxsize.193.124.224.33= | 18024 |
| ipadentreasmmaxsize.193.124.224.190= | 18024 |
Данная пропечатка совместно с приведенной для IFtable позволяет получить достаточно полную картину о данной конкретной локальной сети. Чтобы познакомиться с ARP таблицей, можно воспользоваться командой:
sun> arp -a
itepgw.itep.ru (193.124.224.33) at 0:0:c:2:3a:49
nb.itep.ru (193.124.224.60) at 0:80:ad:2:24:b7
и дополнить полученные данные с помощью SNMPI:
SNMPI> dump ipnettomediatable
SNMPI> ipnettomediaifindex.1.193.124.224.33= 1
ipnettomediaifindex.1.193.124.224.35= 1
ipnettomediaifindex.3.192.148.166.193= 3
ipnettomediaifindex.3.192.148.166.196= 3
ipnettomediaifindex.3.193.124.226.110= 3
ipnettomediaifindex.5.145.249.30.33= 5
ipnettomediaifindex.5.192.148.166.100= 5
ipnettomediaphysaddress.1.193.124.224.33= 0x00:00:0c:02:3a:49
ipnettomediaphysaddress.3.192.148.166.196= 0xaa:00:04:00:0c:04
ipnettomediaphysaddress.3.192.148.166.198= 0xaa:00:04:00:0e:04
ipnettomediaphysaddress.3.192.148.166.203= 0x00:00:01:00:54:62
.........................................
ipnettomediaphysaddress.5.145.249.30.33= 0x00:00:0c:02:69:7d
ipnettomediaphysaddress.5.192.148.166.100= 0x00:20:af:15:c1:61
ipnettomediaphysaddress.5.192.148.166.101= 0x08:00:09:42:0d:e8
ipnettomedianetaddress.1.193.124.224.33= 193.124.224.33
ipnettomedianetaddress.1.193.124.224.35= 193.124.224.35
ipnettomedianetaddress.3.192.148.166.193= 192.148.166.193
ipnettomedianetaddress.3.193.124.226.110= 193.124.226.110
ipnettomedianetaddress.5.145.249.30.33= 145.249.30.33
ipnettomediatype.1.193.124.224.33= other(1)
ipnettomediatype.1.193.124.224.35= dynamic(3)
ipnettomediatype.1.193.124.224.37= dynamic(3)
ipnettomediatype.3.192.148.166.195= dynamic(3)
ipnettomediatype.3.192.148.166.222= other(1)
ipnettomediatype.5.193.124.224.190= other(1)
ipnettomediatype.5.193.124.225.33= other(1)
ipnettomediatype.5.193.124.225.35= dynamic(3)
Синтаксис каждого объекта описывается в рамках ASN.1 и показывает побитовое представление объекта. Кодирование объекта характеризует то, как тип объекта отображается через его синтаксис и передается по телекоммуникационным каналам. Кодирование производится в соответствии с базовыми правилами кодирования asn.1. Все описания объектов базируются на типовых шаблонах и кодах asn.1 (см. RFC-1213). Формат шаблона показан ниже:
object (Объект):
Имя типа объекта с соответствующим ему идентификатором объекта (object identifier)
syntax (Синтаксис):
asn.1 описание синтаксиса типа объекта.
definition (Определение):
Текстовое описание типа объекта.
access (доступ):
Опции доступа.
status (состояние):
Статус типа объекта.
Маршруты также являются объектами mib. Согласно требованиям к mib, каждому маршруту в этой базе соответствует запись, схема которой приведена ниже на рис. 4.4.13.1.3:

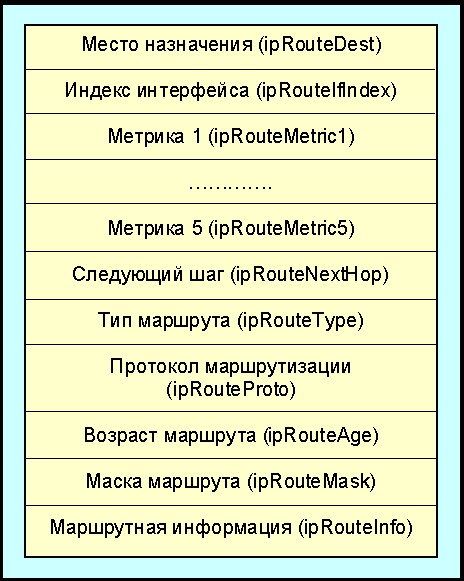

Рис. 4.4.13.1.3 Формат записи маршрутной таблицы в MIB
Поле место назначения представляет собой IP-адрес конечной точки маршрута. Поле индекс интерфейса определяет локальный интерфейс (физический порт), через который можно осуществить следующий шаг по маршруту. Следующие пять полей (метрика 1-5) характеризуют оценку маршрута. В простейшем случае, например для протокола RIP, достаточно было бы одного поля. Но для протокола OSPF необходимо 5 полей (разные TOS). Поле следующий шаг представляет собой IP-адрес следующего маршрутизатора. Поле тип маршрута имеет значение 4 для опосредованного достижения места назначения; 3 - для прямого достижения цели маршрута; 2 - для нереализуемого маршрута и 1 - для случаев отличных от вышеперечисленных.
Поле протокол маршрутизации содержит код протокола. Для RIP этот код равен 8, для OSPF - 13, для BGP - 14, для IGMP - 4, для прочих протоколов - 1. Поле возраст маршрута описывает время в секундах, прошедшее с момента последней коррекции маршрута. Следующее поле - маска маршрута используется для выполнения логической побитовой операции И над адресом в IP-дейтограммы перед сравнением результата с кодом, хранящимся в первом поле записи (место назначения). Последнее поле маршрутная информация содержит код, зависящий от протокола маршрутизации и обеспечивающий ссылки на соответствующую информацию в базе MIB.
Новым расширением MIB является система удаленного мониторинга сетей (RMON; RFC-1513, -1271). RMON служит для мониторирования сети в целом, а не отдельных сетевых устройств. В RMON предусмотрено 9 объектных групп (см. табл. 4.4.13.1.8).
Таблица 4.4.13.1.8. Функциональные группы RMON
| Группа | Назначение |
| statistics | Таблица, которая отслеживает около 20 статистических параметров сетевого трафика, включая общее число кадров и количество ошибок |
| history | Позволяет задать частоту и интервалы для измерений трафика |
| alarm | Позволяет установить порог и критерии, при которых агенты выдают сигнал тревоги |
| host | Таблица, содержащая все узлы сети, данные по которым приводятся в сетевой статистике |
| hostTopN | Позволяет создать упорядоченные списки, которые базируются на пиковых значениях трафика группы ЭВМ |
| matrix | Две таблицы статистики трафика между парами узлов. Одна таблица базируется на адресах узлов-отправителей, другая - на адресах узлов-получателей |
| filter | Позволяет определить конкретные характеристики кадров в канале. Например, можно выделить TCP-трафик. |
| packet capture | Работает совместно с группой filter. Позволяет специфицировать объем ресурса памяти, выделяемой для запоминания кадров, которые отвечают критериям filter. |
| event | Позволяет специфицировать набор параметров или условий, которые должен контролировать агент. Когда условия выполняются, информация о событии записывается в специальный журнал |
Для того чтобы реализовать функционирование RMON-агента, сетевая карта должна быть способна работать в режиме 6 (promiscuous mode), когда воспринимаются все пакеты, следующие по кабельному сетевому сегменту.
