8.Последовательность изготовления изделия.


Прежде чем приступить к изготовлению и монтажу электронных блоков следует ознакомиться с пособием по изготовлению, подготовленному совместно с руководителем проекта. Перед началом работы необходимо подготовить рабочее место.

Необходимые радиодетали лучше поместить в кассетницу, изготовленную ранее из ненужных спичечных коробков, имеющими бирки. (3)

Изготавливать корпус трансивера необходимо в специальной мастерской, где есть все необходимые приспособления и инструменты.

Изготавливаем печатные платы блоков и подготавливаем корпус.

Согласно структурной схемы изготавливаем следующие блоки:

-основная плата(Приложение №1);

-блок фильтров;

-блок генератора плавного диапазона(ГПД);

-блок питания.

С

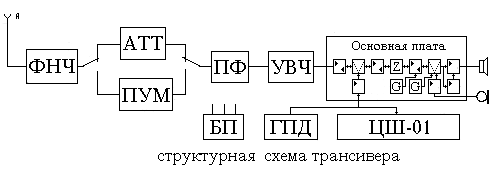

труктурная схема трансивера


Выбор промежуточной частоты трансивера зависит от примененного кварцевого фильтра. В литературе неоднократно описывались схемы и методики изготовления самодельных фильтров на различные частоты. Выбираем схему лестничного восьмикристального кварцевого фильтра на частоту 8,865 МГц, на кварцевых резонаторах от телевизионных PAL/SECAM приставок. Как показали измерения, указанные кварцы имеют высокую добротность, резонансный промежуток составляет около 20 КГц. (5)

Восьмикристальный кварцевый фильтр из таких резонаторов получается со следующими параметрами:
  • коэффициент прямоугольности по уровням 6 и 60 дБ – 1.5;
  • затухание за полосой пропускания более 80 дБ;
  • неравномерность в полосе пропускания – 1.5 дБ;
  • полоса пропускания по уровню 6 дБ – 2.4 КГц;
  • входное и выходное сопротивление 27010 Ом.

Фильтр можно выполнить выполняется в экранированной и хорошо пропаянной латунной коробке или приобрести готовый. Ввиду сложности изготовления данного фильтра мы использовали фильтр фирмы «Марион».

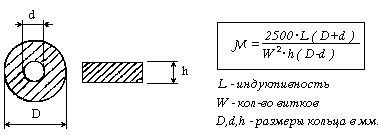

Необходимо быть внимательным при изготовлении широкополосных трансформаторов, соединяя правильно обмотки и применяя кольцевые сердечники проницаемостью 600-1000НМ. Были испытаны кольца диаметром от 7 до 15 мм, скрутка проводов и без скрутки, вывод: все работает. Главные требования – аккуратность изготовления, отсутствие замыкания обмоток на феррит и обязательная симметрия плеч. Ферритовые кольца перед намоткой катушек необходимо обмотать фторопластовой или целлофановой лентой (можно этого и не делать, если применять провод в шелковой изоляции типа ПЭЛШО). Определить проницаемость немаркированных кольцевых сердечников можно по следующей методике: намотать 10 витков провода ПЭЛШО-0,31 и замерить индуктивность, полученные данные индуктивности подставить в формулу. Произвести расчет.

Основное усиление сигнала производится каскадами усилителя низкой частоты. Первый каскад выполнен на малошумящем транзисторе VT4 (КТ3102Е) с коэффициентом усиления порядка 400 – 500. Попытка замены микросхемы DD1 (К174УН4) на другие, более мощные и современные, приводила только к ухудшению параметров (увеличению шумов и потребляемого тока).





Блок ГПД (Приложение №3).

При создании высококачественных генераторов должны учитываться следующие основные условия:
  • необходимо использовать элементы высокого качества и электрически добротные;
  • для генераторов на элементах L, C с частотой колебаний выше 10 МГц монтаж на печатных платах не допустим;
  • буферные каскады в L, C генераторах необходимо использовать с очень малой связью вход/выход;
  • все ВЧ – конденсаторы необходимо выбирать с нейтральными температурными коэффициентами.

Генератор плавного диапазона трансивера построен на базе двух ВЧ-генераторов, собранных по схеме индуктивной трехточки. Первый генератор работает на 20 метровом диапазоне, второй – на остальных любительских диапазонах. Переключение частото-задающих конденсаторов производится контактами реле типа РЭС-49.


Предварительный усилитель мощности и фильтры нижних частот .

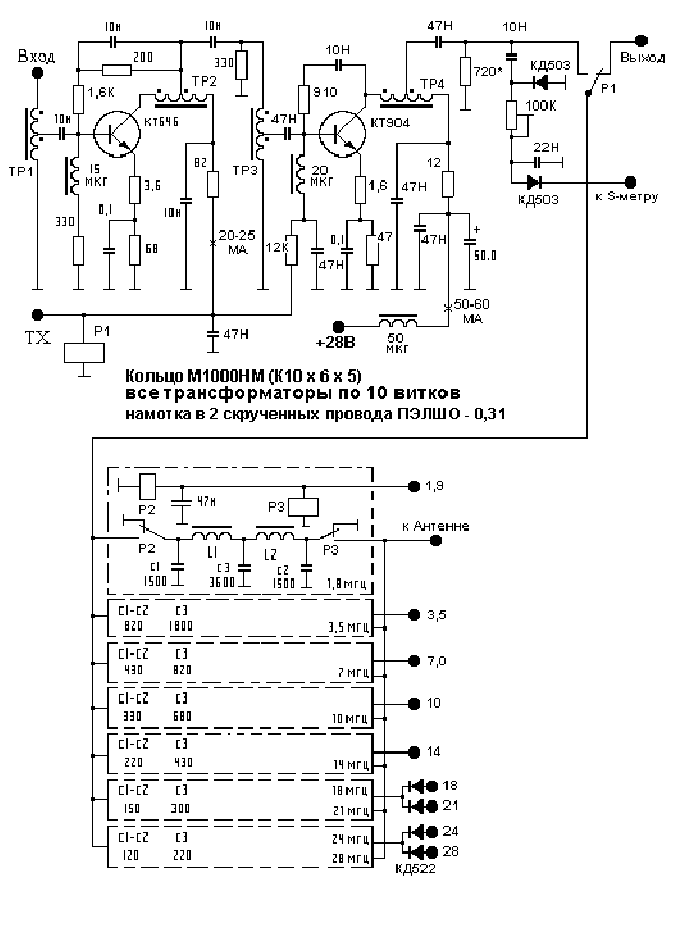

Предварительный усилитель мощности двухкаскадный. Оба каскада представляют собой широкополосные усилители, что обеспечивает «раскачку» гибридного усилителя – электронная лампа с транзистором в катоде (Приложение №4).

Выходной транзистор установлен на уголковый дюралюминиевый радиатор площадью 10,5 кв.см. Высокочастотный дроссель (50мкГн) типа ДМ- 0,15, Д - 0,15 или самодельный на ферритовом кольце М1000НМ К7 х 4 х 2, 27 витков провода ПЭЛШО - 0,23, остальные дросселя типа Д-0,1, ДМ-0,1.

Переключения контуров Ф Н Ч производится реле типа РЭС-49. Данные фильтров заимствованы из книги Э. Реда . (5)

Блок управления выполняется на фальшпанели, закрепляемой уголком к днищу корпуса трансивера (Приложение №2). На нем расположены:
  • переключатель диапазонов;
  • переключатель «АРУ»;
  • переключатель «расстройка»;
  • переменный резистор аттенюатора;
  • переменный резистор регулятора мощности;
  • прибор «S-метр»и прибор «Выходной ток»;
  • переменный резистор «расстройка»;

Переключатель «передача» и светодиоды индикации RX и TX устанавливаются прямо на лицевую панель в левом отсеке корпуса. Индикаторные приборы от магнитофона «Комета-212» или другие с током полного отклонения 1мА. Переменные резисторы типа СП2, СП3. Регуляторы АТТ и мощность выполнены по компенсационной мостовой схеме, они имеют хорошую линейность как при малых, так и при больших уровнях сигнала. Диапазон регулировки ограничивается внутренней емкостью широкополосного трансформатора и достигает 60 дБ.

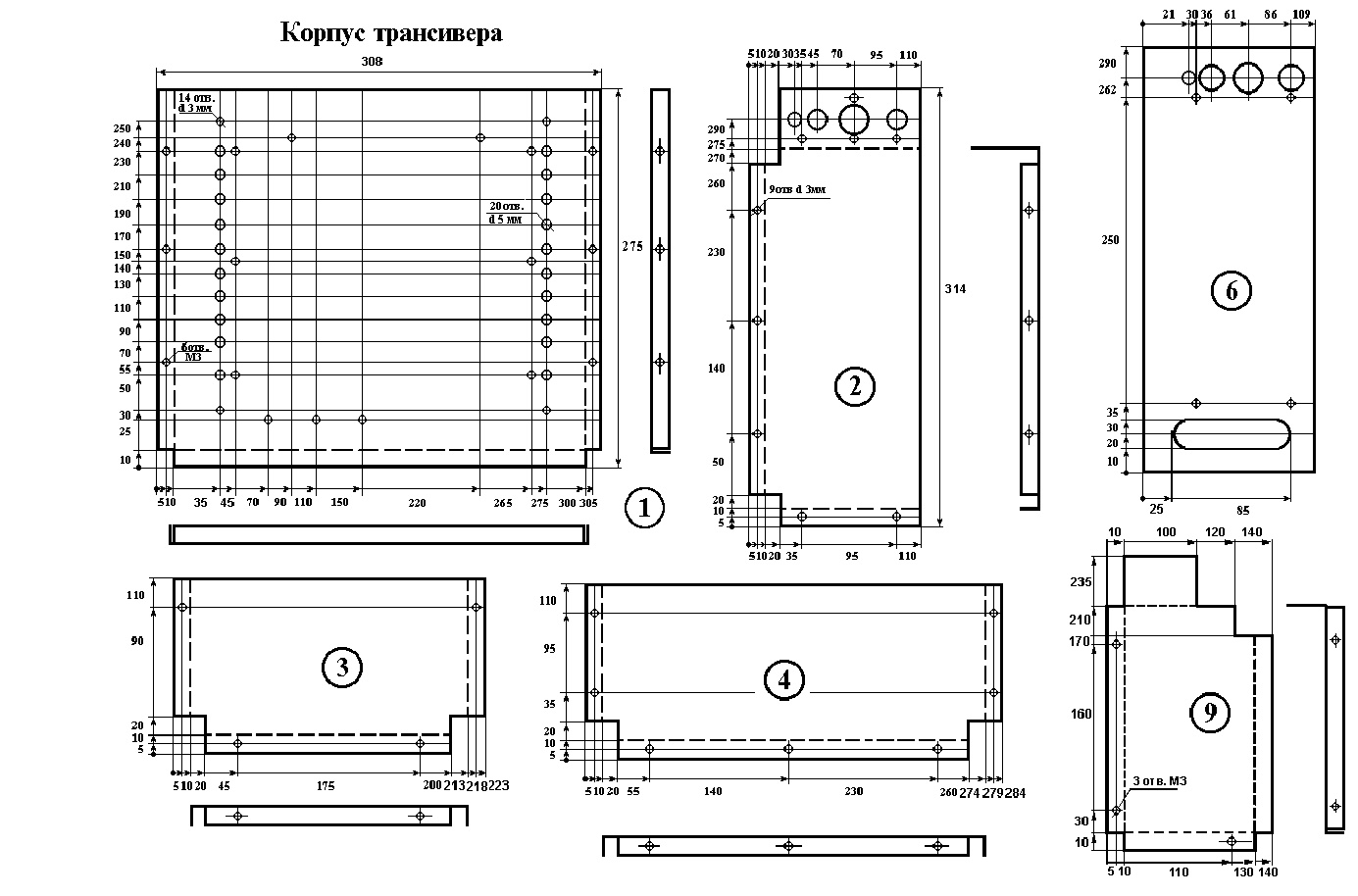

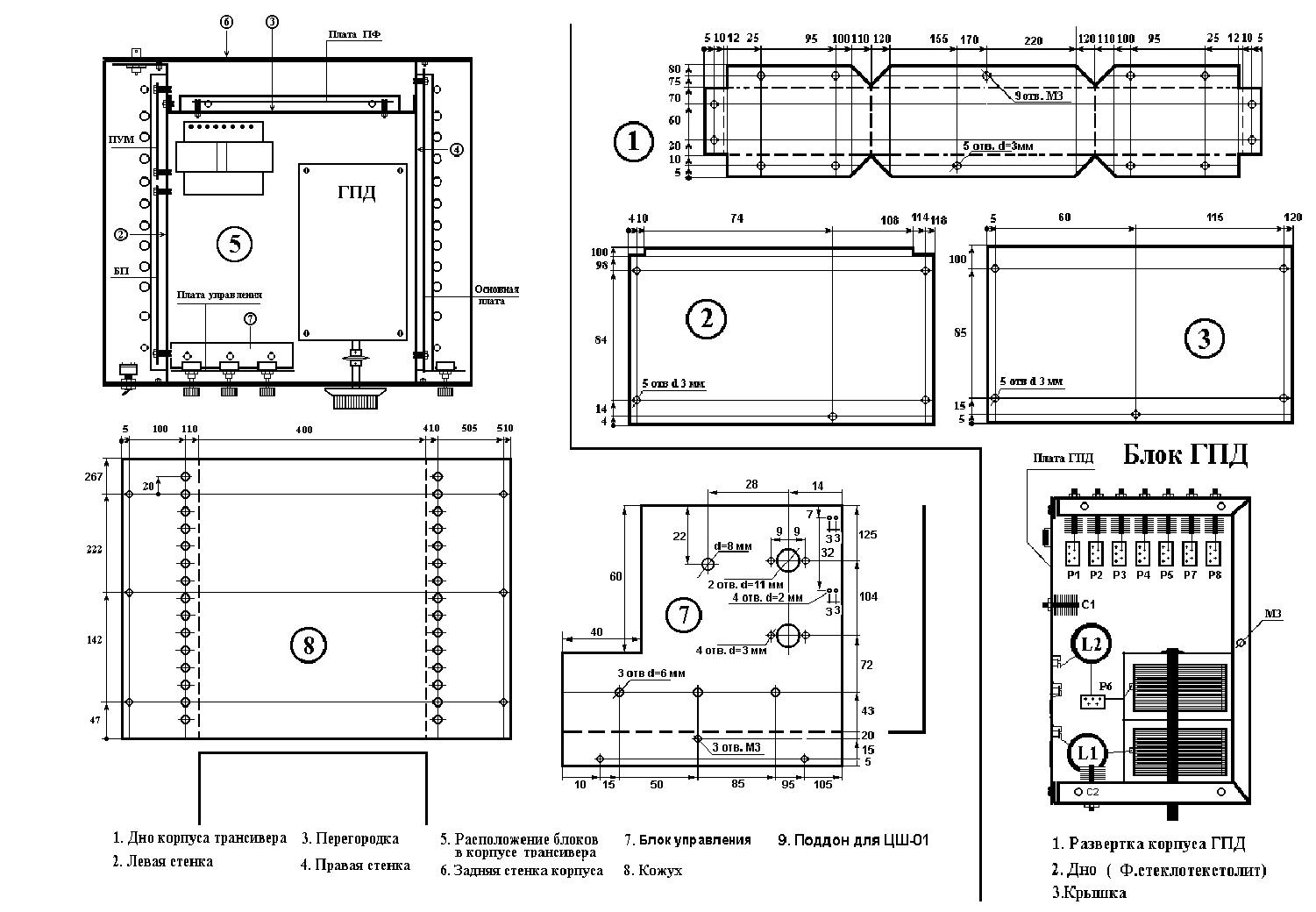

Корпус трансивера (Приложение №3) изготавливается из стали t - 0,8 – 1 мм. Все детали имеют химическое покрытие (цинк). Лицевая панель дюраль-алюминий. Верхняя крышка и боковые панели окрашиваются (краска горячей сушки МЛ-12 цвет бордо). Надписи на лицевой панели выполняются на листе бумаги с помощью программы «Adobe Photoshop» с последующим ламинированием.

На левой перегородке корпуса устанавливаются: гнездо «антенна», разъем для подключения телеграфного ключа, колодка сетевого предохранителя, резиновое обрамление для сетевого провода.


В качестве цифровой шкалы применяем готовую шкалу .

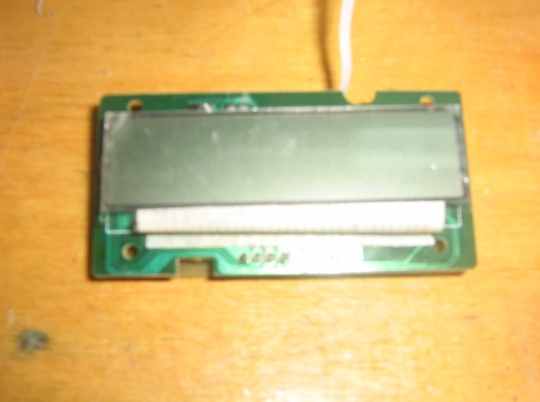

Цифровая шкала состоит из двух плат - измерения и индикации. Плата индикации соединяется с платой измерения с помощью проводников. Для удобства соединяемые между собой выводы на обеих платах пронумерованы одинаково. Максимальная длина соединительных проводников – 500мм. Шкала рассчитана на использование в трансиверах с одним или двумя преобразованиями частоты. Имеется возможность реализовать функцию автоподстройки частоты ГПД (ЦАПЧ)

9.Экономическое обоснование





№
Наименование материалов
Шт.
Цена за 1 ед.

руб.
Стоимость материалов,

руб

1
Резисторы
230
0,5

125

2
Резисторы переменные
5
Б/У
-

3
Конденсаторы электрол.
36
Б/У
-

4
Конденсаторы
90
0,5
45

5
Транзисторы

43
5
215

7
Микросхемы

4
20
80

10

Светодиоды
5
1
5

11
Кнопки
6
5
30

12
Выключатель
3
Б/У
-

13
Предохранитель
1
Б/У
-

14
Разъём СГ5
2
Б/У
-

20
Провода
5 м
Б/У
-

21
Канифоль
50г
10р/100г
5

22
Припой
200г
200 руб/кг
20

23
Дихлорэтан
1
7
7

24
Крепёж
24
Б/У



25
Стеклотекстолит

0,8 кв.дм
Б/У



27
Электроэнергия
4
2 руб/квт
8

28
Печать, ламинирование
2
15руб/лист
30

29
Хлорное железо
500 г
1банка
25

30
Материал для корпуса
1 кв.м
1лист
200

31
Кварцевый фильтр
1комп.
205

205

32
Цифровая шкала
1
450
400

33
Краска МЛ
1 банка
90
90


Итого:1285руб.


Мы подсчитали затраты на детали материалы, электроэнергию. Себестоимость конструкции составила рублей без учета себестоимости б/у деталей и материалов, которые использовались при конструировании трансивера.

10.Испытание и контроль качества готового изделия.



Конструкция трансивера выполнена с применением экологически безопасных материалов и безопасна в эксплуатации. При визуальном осмотре производит благоприятное впечатление.

Трансивер прошел испытание на коллективной радиостанции RK3YXH при проведении любительских радиосвязей. (8)

Учащиеся коллективной радиостанции приняли участие в областной неделе активности Брянских коротковолников , посвященной Дню города. Трансивер отлично работал. В процессе работы были выявлены некоторые недостатки конструкции. Недостатком является «острая» настройка на радиостанцию ввиду того, что применяется верньерное устройство с большим передаточным отношением. Этот недостаток был устранен введением дополнительных «растягивающих» конденсаторов в блок генератора плавного диапазона.


11.Самооценка.



При работе над проектом трансивера все поставленные задачи были выполнены:
  • изучены и проанализированы конструкции изделий – аналогов, имеющихся на рынке товаров в настоящий момент;
  • получена необходимая информация о принципах проектирования и технологиях производства радиопередающих устройств в промышленности и в непроизводственных условиях;
  • разработана экономичная и технологичная, достаточно прочная и надежная конструкция трансивера;
  • путем анализа и синтеза имеющихся конструкций, упрощен процесс монтажа печатных плат и блоков, разработан несложный технологический процесс изготовления трансивера;
  • проверка трансивера в работе показала достаточно хорошие результаты;
  • выполнен оригинальный дизайн передней панели и корпуса трансивера;
  • кроме того, в процессе работы я совершенствовал свои знания, умения и навыки в области изготовления печатных плат и блоков радиоаппаратуры;

Поэтому я считаю, что цель по разработке и изготовлению трансивера

достигнута.

12.Краткие выводы



Результаты, полученные в ходе выполнения проекта, доказали возможность серийного производства трансивера в условиях радиотехнического объединения.

Разработанную техническую документацию можно использовать в дальнейшем на занятиях в учреждениях дополнительного образования и в школе.

Характеристики трансивера, его дизайнерское решение получили высокую оценку членов регионального отделения Союза Радиолюбителей России по Брянской области.

Многие учащиеся нашего радиотехнического объединения решили самостоятельно изготовить трансиверы для работы в эфире. Я думаю, что это - высокая оценка моей работы над проектом.

13.Что мы планируем в дальнейшем.



Мне очень понравилась работа над данным проектом. Я узнал много нового из области радиосвязи и микроэлектроники. В дальнейшем я хотел бы изготовить более сложную конструкцию, глубже изучить основы радиоэлектроники.

Данный трансивер также планируется усовершенствовать , а именно:
  • изготовить цифровую шкалу с последующим использованием в трансивере;
  • для увеличения чувствительности планируется установить усилитель высокой частоты.



Список использованной литературы

1. Бунин С. Г., Яйленко Л. П. Справочник радиолюбителя-коротковолновика. - Издательство «Техника» 1984 г.
2.Волынец А.Л. «Методическая разработка для радиотехнического кружка » СЮТ Володарского района г.Брянска. Брянск. 2004г.
3.Мясников Н. Одноплатный универсальный тракт. Радио 1990 г. № 8, 9.
4.Ред Э. Справочное пособие по высокочастотной схемотехнике. Издательство «Мир» 1990 г.
5. Першин А. Коротковолновый трансивер «Урал-84». – лучшие конструкции 31 и 32 выставок творчества радиолюбителей. – издательство ДОСААФ СССР 1989 г.
6.Першин А. Коротковолновый трансивер «Урал-Д0,4». Радиодизайн.
7. Степанов Б. Г. , Лаповок Я. С. , Ляпин Г. Б. Любительская радиосвязь на КВ. – Справочник издательства «радио и связь» 1991 г.
8.Тарасов А. Еще раз об «Урал-84М». – Радиолюбитель 1995 г. №7

Интернет ресурсы:



ссылка скрыта

et/ut2fw/

ссылка скрыта

ссылка скрыта

ссылка скрыта


Приложение №1

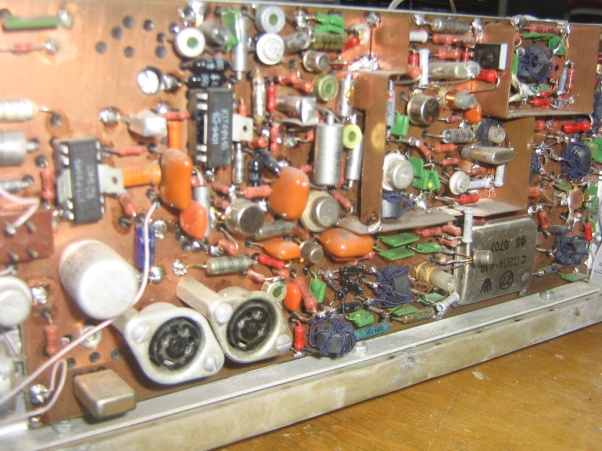

Фото основной платы трансивера.




Приложение №2


Блок управления.

.


Приложение №3


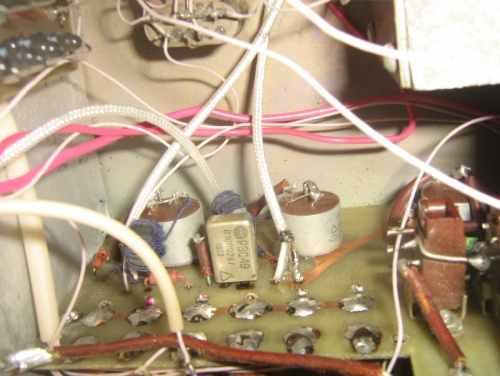

Корпус трансивера и блок ГПД.








Приложение №4

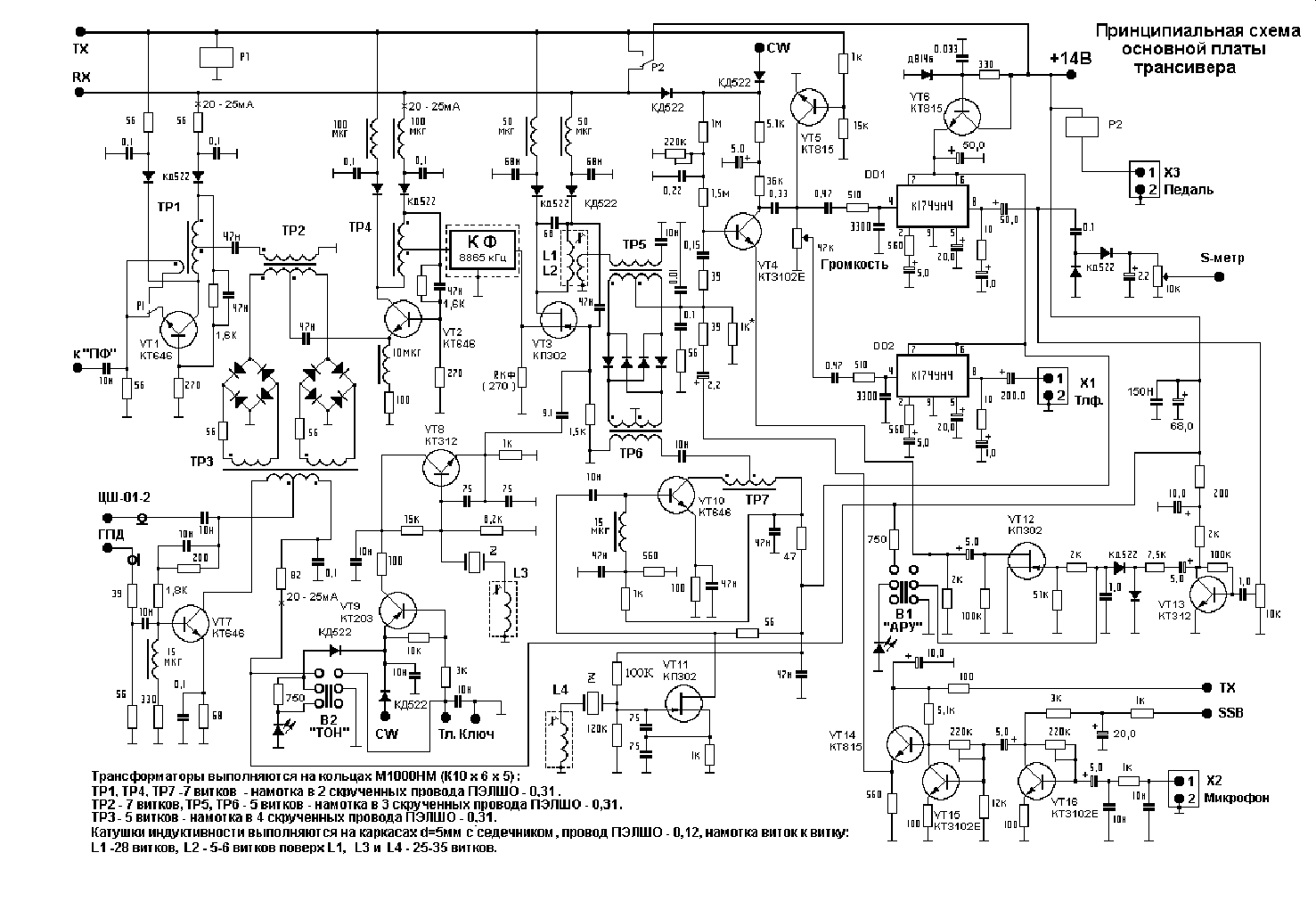

Основная плата трансивера



Приложение №5



Полосовые фильтры и усилитель мощности.
