Приложение № 2

к извещению о проведении

запроса ценовых предложений № 027


ТЕХНИЧЕСКОЕ ЗАДАНИЕ

на поставку звукового оборудования в комплекте для Государственного автономного учреждения культуры города Москвы «Центральный парк культуры и отдыха имени М.Горького»


Срок действия договора: от даты заключения договора до 30 декабря 2011 года, а по выполнению гарантийных обязательств – до их окончания.

Срок поставки, монтажа, наладки и программирования Товара: до 25 ноября 2011 года.

Место поставки Товара: Государственное автономное учреждение культуры города Москвы «Центральный парк культуры и отдыха имени М.Горького», г. Москва, ул. Крымский вал, д.9

1.
   ОБЩИЕ ТРЕБОВАНИЯ.


Настоящее Техническое задание определяет технические и организационные требования, предъявляемые Заказчиком к Товару, срокам и объемам поставки, сроку и объему предоставляемых участником закупки гарантий в случае признания его победителем.

2. ХАРАКТЕРИСТИКА ТОВАРА.


№ п/п	Наименование	Ед.изм	Кол-во
1.	Колонка Bose Panaray 402 II/100V либо аналог	шт.	52

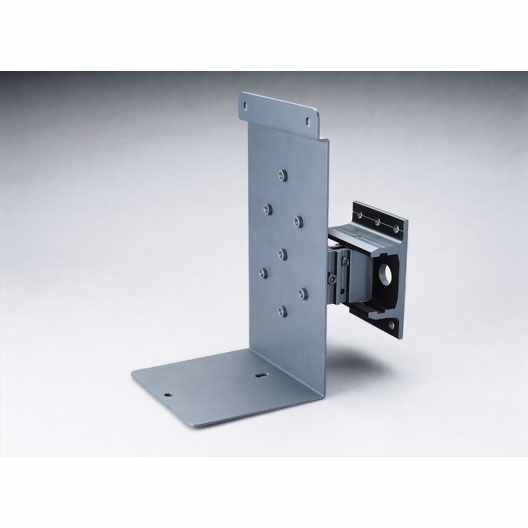

2.	Поворотный настенный кронштейн для установки колонок Bose WBP4 либо аналог.	шт.	52
3.	Транспортировочный комплект TK-402 Transit Kit либо аналог.	шт.	26
4.	Пластиковые кейсы Proel 10U либо аналог.	шт.	2
5.	Пластиковые кейсы Proel 2U либо аналог.	шт.	10
6.	Колонка Bose Panaray 802 III либо аналог.	шт.	30
7.	Универсальный согласующий трансформатор Lundahl либо аналог.	шт.	30
8.	Поворотный настенный кронштейн для установки колонок WB либо аналог.	шт.	30
9.	Сабвуфер Bose Panaray MB24 WR либо аналог.	шт.	6
10.	Звуковой процессор Bose Controlspace ESP-88 Sound Processor либо аналог.	шт.	2
11.	Расширительная карта Bose Сontrolspace ESP-88 DSP Expansion Card либо аналог.	шт.	2
12.	Входная карта Bose Сontrolspace ESP-88 ESP 4х4 Mic / line Input / Output Card либо аналог.	шт.	1
13.	Выходная карта Bose Сontrolspace ESP-88 EDR 4-ch Output Card либо аналог.	шт.	6
14.	Панель управления Bose Сontrolspace ESP-88 СС64 Control Center либо аналог.	шт.	1
15.	Контроллер Bose Сontrolspace ESP-88 СС16 Zone Controller либо аналог.	шт.	4
16.	Блок питания Bose Controlspace ESP-88 Accessory Power Supply либо аналог.	шт.	2
17.	Подавитель обратной связи Sabine CM820 либо аналог.	шт.	2
18.	Входной модуль Bose Controllspace AMS-8 Local Input Module либо аналог.	шт.	4
19.	Блок питания Bose Controlspace AMS-8 Power Supply либо аналог.	шт.	2
20.	Усилитель Bose Apowermatch 8500N либо аналог.	шт.	7
21.	Шкаф для оборудования на колесах Bose 19’‘rack либо аналог.	шт.	3
22.	DJ - пульт Denon DNX 500 DJ-Mixer либо аналог.	шт.	1
23.	CD-player Denon DN-D 4500 Double CD/MP3 Player либо аналог.	шт.	1
24.	Беспроводной микрофон Sennheiser EW 165 G3 либо аналог.	шт.	4
25.	Конвертер оптоволоконный Hard com TCF-142-M (ST) либо аналог.	шт.	2
26.	Блок питания для оптовол. конвертеров Hard com TCF-142-M (ST) либо аналог.	шт.	2
27.	Kramer 711N передатчик аудиосигнала по витой паре либо аналог.	шт.	1
28.	Kramer 712N передатчик аудиосигнала по витой паре либо аналог.	шт.	1
29.	Belden GUMT204.002100 дуплексный многомодовый оптоволоконный кабель либо аналог.	компл.	1
30.	Штекеры Neutric 4-pol./SPEAKON connector 4-pol. либо аналог.	шт.	200
31.	Кабельная продукция для использования в агрессивной среде, экранированная.	компл.	1
32.	Расходные материалы	шт.	1
33.	Работы по установке поставляемого оборудования	компл.	1
34.	Работы по программированию поставляемого оборудования	компл.	1

Поставляемый товар должен отвечать следующим техническим требованиям:

Акустическая система Bose Panaray 402 II либо аналог. Предназначена для повсеместной установки, в том числе на открытом воздухе.           Акустический дифрактор расширяет и сглаживает звуковое поле для более однородного, ровного покрытия.           Собственная конструкция Articulated Array ® разделяет положения динамиков для широкого горизонтального и узкого вертикального распространения звукового поля.                     Удобна для перевозки и идеально подходят для долговременной установки в распределенной системе, например в качестве балконных громкоговорителей.          Содержит полную линейку дополнительных кронштейнов и установочных деталей для разнообразных вариантов установки.           Обеспечена переходящей пятилетней гарантией.  Техническая информация: Тип: стационарный Номинальная мощность не менее: 120 Вт  Чувствительность (1 Вт / 1 м): 91 дБ SPL (1 м / Р ном): 115 дБ Сопротивление: 8 Ом  Угол раскрытия не менее: 120°  по горизонтали, 60° по вертикали  Частотный диапазон: 90 Гц - 17 кГц (±3 Дб) Материал: усиленный полимер  Габариты (высота х глубина х ширина) не более: 590×200×210 мм Вес не более: 7 кг Цвет: белый, черный    Bose WBP4 либо аналог. Поворотный настенный кронштейн для Panaray ® 402II. Цвет: белый, чёрный. Возможность поворота акустической системы до 60° в горизонтальной плоскости и до 45° в вертикальной плоскости.

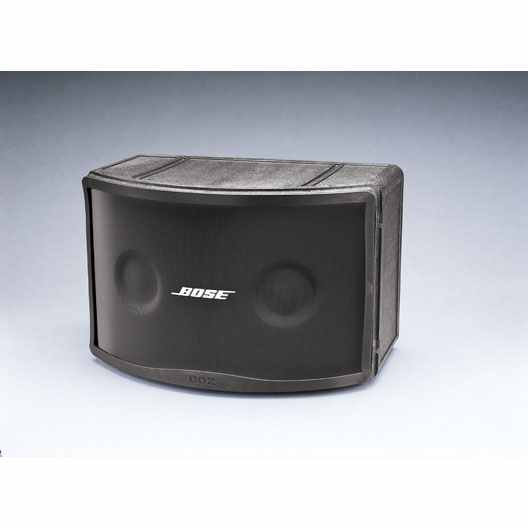

Акустическая система Bose Panaray 802 III либо аналог. Предназначена для повсеместной установки, в том числе на открытом воздухе.           Акустический дифрактор расширяет и сглаживает звуковое поле для более однородного, ровного покрытия.           Собственная конструкция Articulated Array ® разделяет положения динамиков для широкого горизонтального и  вертикального распространения звукового поля.                     Удобна для перевозки и идеально подходят для долговременной установки в распределенной системе, например в качестве балконных громкоговорителей.          Содержит полную линейку дополнительных кронштейнов и установочных деталей для разнообразных вариантов установки.           Обеспечена переходящей пятилетней гарантией.  Техническая информация: Тип: стационарный Номинальная мощность не менее: 240 Вт  Чувствительность (1 Вт / 1 м): 91 дБ SPL (1 м / Р ном): 116 дБ Сопротивление: 8 Ом  Угол раскрытия не менее: 120°  по горизонтали, 100° по вертикали  Частотный диапазон: 50 Гц - 16 кГц (±3 Дб) Материал: усиленный полимер  Габариты (высота х глубина х ширина) не более: 334×327×520 мм Вес не более: 16.8 кг Цвет черный

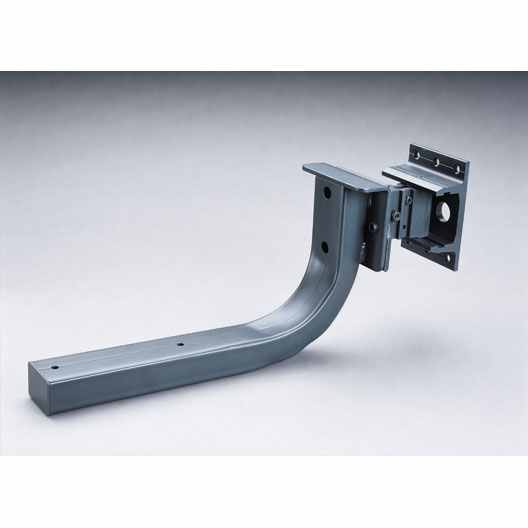

Bose WBP8 либо аналог.

Поворотный настенный кронштейн для Panaray ® 802III. Цвет: чёрный. Возможность поворота акустической системы до 40° в горизонтальной плоскости и до 45° в вертикальной плоскости.

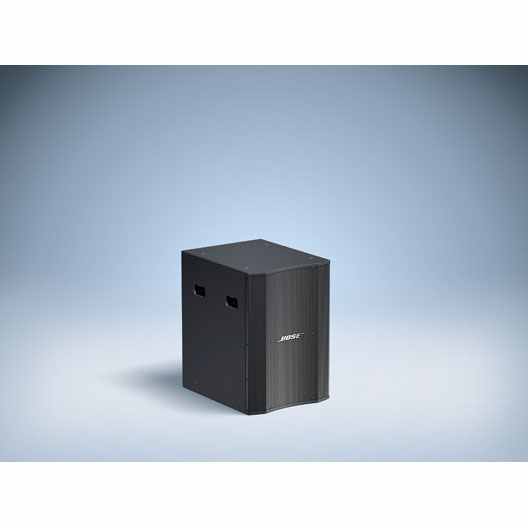

Басовый модуль Bose Panaray LT MB 24 WR либо аналог.

Басовый модуль. Предназначен для повсеместной установки, в том числе на открытом воздухе. Акустическое оформление: фазоинвертор. Имеет различные конструктивные крепежные элементы, позволяющий использовать громкоговоритель в сложных инсталляциях. Обеспечивает высокое звуковое давление в спектре низких частот.  Обеспечен переходящей пятилетней гарантией.

Техническая информация: Тип: стационарный Номинальная мощность не менее: 2000 Вт  Чувствительность (1 Вт / 1 м): 94 дБ SPL (1 м / Р ном): 123 дБ Сопротивление: 4 Ом  Угол раскрытия: Omni-directional below 200 Hz Частотный диапазон: 40 Гц - 280 кГц (±3 Дб) Материал: всепогодный ДВП, покрытой полимерной пленкой  Габариты (высота х глубина х ширина) не более: 713×646×508 мм Вес не более: 64,4 кг Цвет:  черный

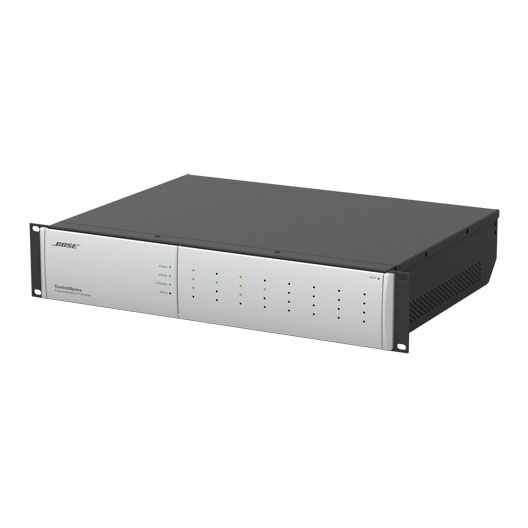

Звуковой процессор Bose Controlspace ESP-88 либо аналог.

8 mic/line аналоговых входов 8 аналоговых линейных аудио выходов 4 дополнительных слота для создания до 32 аналоговых аудио каналов и до 64 цифровых каналов при помощи опциональных карт расширений на 2U шасси Расширительный слот DSP для установки задержек Система имеет восемь многоцелевых входов и восемь выходов (GPIO) Расширительные слоты GPIO  позволяют создать дополнительно 16 входов и 16 выходов Все аудио входы и выходы имеют трехцветные индикаторы Система оснащена модулями для обработки сигнала, такими как эквализация акустических систем Bose, кроссовер, графическая и параметрическая эквализация, роутер звукового сигнала, задержки, матричные микшеры, генераторы сигнала, meters, compressors/limiters, duckers, automatic gain controls, gate и переключатели источника

Входной модуль Bose Controllspace AMS-8 Local Input Module либо аналог.

модуль входа локального звукового источника

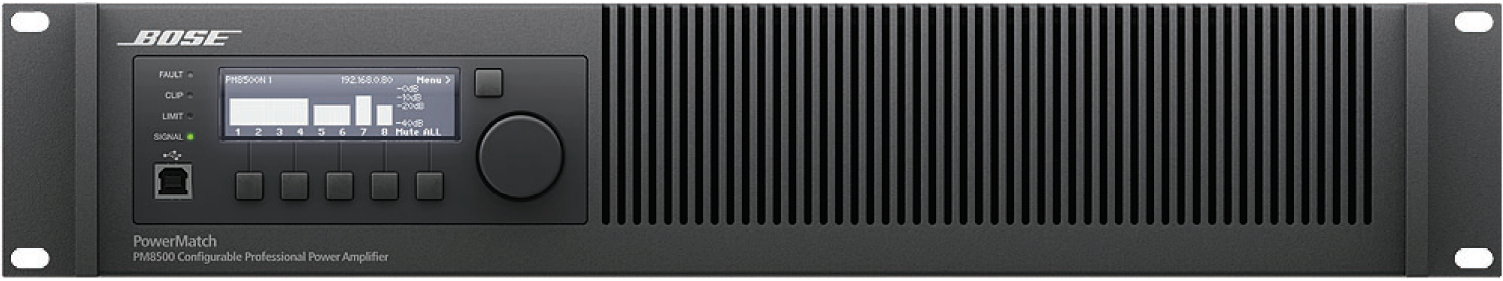

Усилитель Bose Apowermatch 8500N либо аналог.

Цифровой усилитель обеспечивает восьмиканальное усиление всех компонентов.
Техническая информация: 8 входных аналоговых каналов мощность не менее: 8х500 Вт, 8 Ом; 4х1000Вт 8 Ом в мостовом режиме встроенный DSP Ethernet размеры не более: 3.5" H x 19" W x 20.7" D (88 mm x 483 mm x 525 mm) вес не более: 12.7 кг

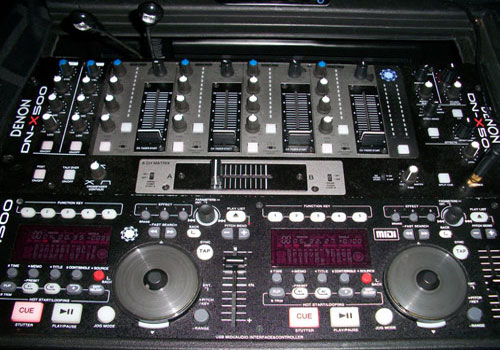

DJ - пульт Denon DNX 500 DJ-Mixer либо аналог.

DJ микшерский пульт. Техническая информация: 8 линейных и 2 phono входа. 4 60-мм фейдера. 45-мм кроссфейдер. 3-полосный эквалайзер на канал. Возможность подключения внешних эффекторов. Питание AC 120 V, 60 Hz Входы 8 line, 2 phono, send/retuen, 2 mic Выходы сбалансированный и несбалансированный master, мониторный, для записи, саб, наушники Частотная характеристика 20 Hz - 20 kHz Соотношние сигнал/шум 82 dB (line), 75 dB (phono), 65 dB (mic)

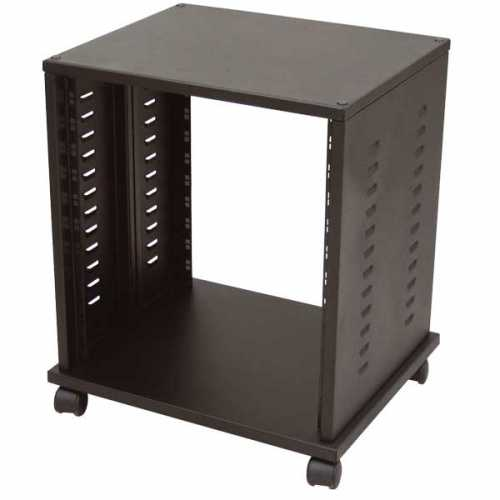

Рэковый шкаф для оборудования на колесах рэк’19 либо аналог.

Шкаф рэковый студийный. Техническая информация: изготовлен из нержавеющей стали поворотные колёсные опоры комплект рэкового крепежа 19 RACK усиленные крепления для монтажа оборудования

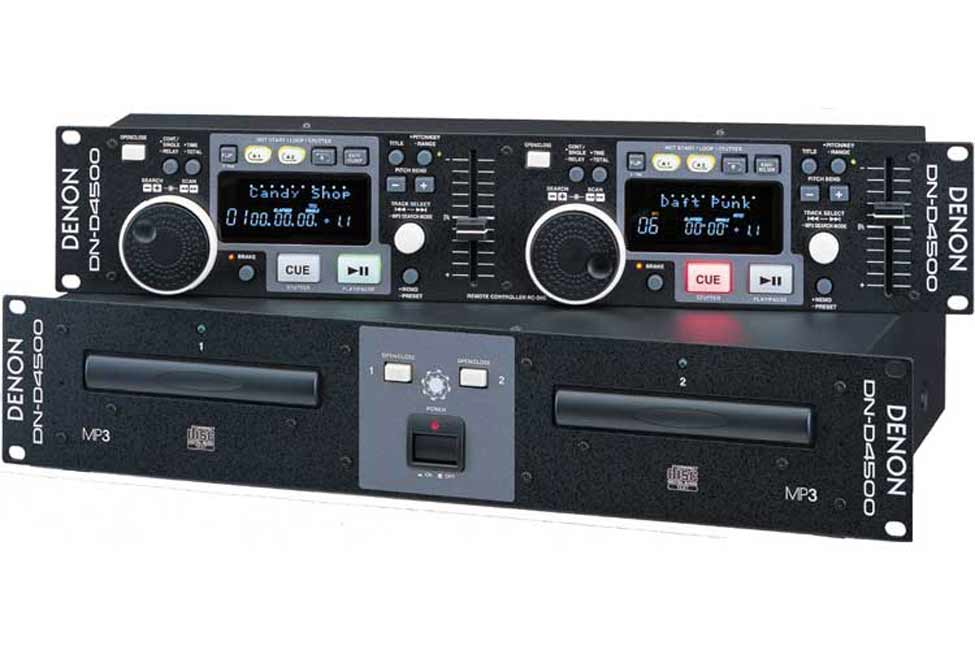

CD-player Denon DN-D 4500 Double CD/MP3 Player либо аналог.

Профессиональный сдвоенный CD-проигрыватель надежен и прост в обращении. Набор функциональных возможностей DN-D4500 позволит легко справиться даже с самой трудной задачей при работе в тяжелых условиях.

Техническая информация: Частотный диапазон: 20Гц – 20кГц Соотношение Сигнал/Шум: 95дБ Коэффициент общих гармонических искажений не более: 0,01% Разделение каналов: 85дБ Аналоговые выходы: Разъемы: RCA Выходной уровень: 2В (макс), 10кОм Цифровые выходы: Разъем: коаксиальный Формат сигнала: IEC958, TYPE II Напряжение питания: AC 120/220В, 60Гц Потребляемая мощность не более: 20Вт Размеры (Ш х В х Г) не более: контроллер: 482х88х252мм, основной блок: 482х88х62мм Цвет: черный Вес не более: 8,1кг

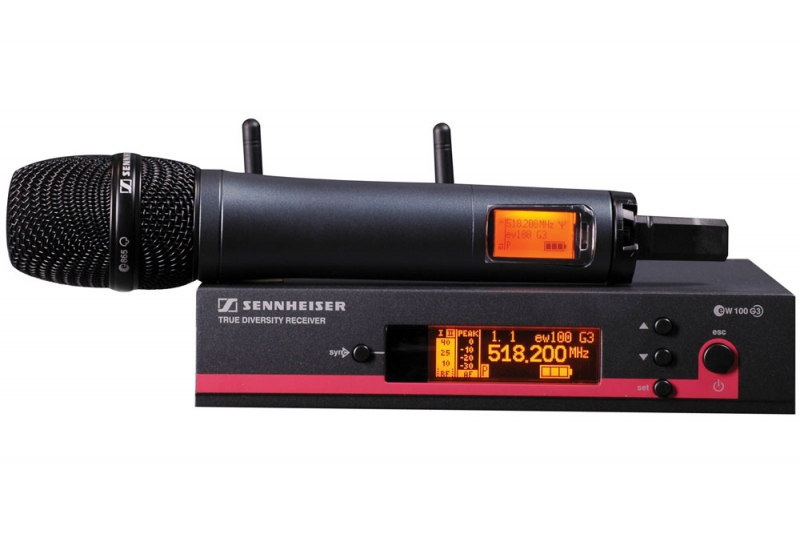

Беспроводной микрофон Sennheiser EW 165 G3 либо аналог.

Профессиональная беспроводная система с ручным трансмиттером с конденсаторной суперкардиоидной головкой e 865, идеальна для вокала.
Техническая информация: микрофон конденсаторный приемник ЕМ 100 ручной передатчик SKM 100-865; направленность - суперкардиоида; дальность приема не менее: 100 м; сиинхронизация частот; порт Ethernet;

3. ТРЕБОВАНИЯ К МОНТАЖНЫМ РАБОТАМ


Произведение сборки, установки, подключения, программирования Товара.

Проведение необходимых консультаций по эксплуатации Товара.

Трассы с кабельной продукцией проводить воздушным путем, с учетом требований Заказчика по внешнему виду места монтажа.

Обеспечить надежную защиту Товара от механического повреждения.


4. ПОРЯДОК ПРИЕМКИ И КОНТРОЛЯ КАЧЕСТВА ТОВАРА.


Приемка Товара у Поставщика осуществляется по адресу Заказчика ответственным представителем Заказчика. Ответственный представитель Заказчика осуществляет контроль соответствия качества и комплектности поставляемого Товара. Непосредственно перед проведением приемки и передачи Товара Поставщик должен передать Заказчику документы, надлежащим образом подтверждающие соответствие Товара требованиям настоящего Технического задания, Акт приема-передачи Товара и Товарную накладную ТОРГ-12.


5. ГАРАНТИИ КАЧЕСТВА ТОВАРА.


Поставщик гарантирует качество поставляемого Товара в течение гарантийного срока, равного сроку, установленному производителем Товара. Объем предоставляемых Поставщиком гарантийных обязательств не может быть менее объема гарантийных обязательств, определенного производителем Товара.


6. ОБОСНОВАНИЕ НАЧАЛЬНОЙ (МАКСИМАЛЬНОЙ) ЦЕНЫ ДОГОВОРА.


Начальная (максимальная) цена договора основана на коммерческих предложениях и исследованиях официальных сайтов потенциальных Поставщиков товаров:

Поставщик	Сумма, руб.
ООО "STV Group" ссылка скрыта	12 100 000 руб.
ООО "ПРИОРИТИ" ссылка скрыта	11 056 692 руб.
ООО "A4-AT" ссылка скрыта	14 200 000 руб.
Рекомендуемая цена:	11 056 692 руб.
