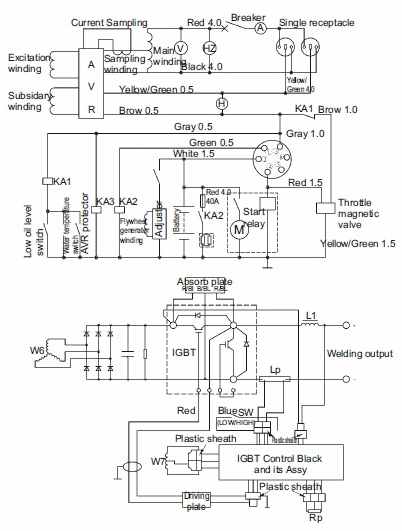

14. ПРИНЦИПИАЛЬНАЯ ЭЛЕКТРОСХЕМА

25

СОДЕРЖАНИЕ:

1. Инструкция по технике безопасности – стр. 3

2. Основные технические характеристики и данные – стр. 4

3. Подготовка к эксплуатации – стр. 6

4. Подготовка двигателя – стр. 7

5. Меры предосторожности при обслуживании – стр. 13

6. Подключение аккумуляторной батареи – стр. 12

7. Прогревание двигателя – стр. 14

8-9. Запуск /остановка генератора – стр. 15

10. Использование сварочного устройства – стр. 16

11. Техническое обслуживание – стр. 18

12. Упрощенное руководство по устранению неполадок – стр.20

13. Выявление и устранение неисправностей– стр. 21

14. Принципиальная электросхема – стр. 25

Неисправность		Причина	Устранение
Остановка двигателя из за низкого давления масла		недостаточное количество масла	залейте масло
		неисправен выключатель масла	замените выключатель
		забит воздушный фильтр	замените фильтр
Двигатель не развивает предельной скорости		неисправен регулятор	уменьшите
		воздух в маслопроводе	удалите воздух
Холостые обороты слишком высокие		регулировочный рычаг в неверном положении	отрегулируйте положение рычага
Слишком сильная вибрация		регулировочный рычаг в неверном положении	отрегулируйте положение рычага
		воздух в маслопроводе	удалите воздух
Посторон- ние звуки	Двигатель	посторонние звуки	исправьте
	Генератор	неисправный вал	замените
		ослабленные болты	подтяните
	Кожух двигателя	посторонние звуки	устраните
Перегрев		плохая вентиляция	переместите подальше от окружающих предметов
		недостаточно воды в системе охлаждения	долейте воды в систему
		ослаб ремень вентилятора	отрегулируйте натяжение ремня
		забит радиатор	прочистите радиатор

23

2. ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ И ДАННЫЕ

Модель Изделие			KDE280EW KGE280EW
Генератор	Генератор (переменный ток)	Номинальная частота (Гц)	50
		Номинальное напряжение (В)	230
		Номинальная сила тока (А)	21,7
		Номинальная мощность (кВа)	5
		Фаза	Однофазный
		Коэффициент мощности (COS Ф)	1,0
	Сварка (постоянный ток)	Напряжение сварки при нулевой нагрузке (В)	70-75
		Номинальный ток сварки (А)	250
		Рабочее напряжение сварки (В)	25-30
		Напряжение сварки (А)	50-280
		Режим коэффициента нагрузки	60%
		Продолжительность периода сварки (мин)	5
	Возбуждение		Самовозбуждающийся и АВР постоянного напряжения
	Система пуска		Электрический стартер 12 В
	Время непрерывной работы, час		8
	Тип выпрямитель		IGBT

4

13. ВЫЯВЛЕНИЕ И УСТРАНЕНИЕ НЕИСПРАВНОСТЕЙ

Опасность!




Вращающиеся части


▄ Очень опасно касаться вращающихся частей генератора.

▄ Остановите двигатель для ремонта и обслуживания внутренних частей устройства.

▄ Не приступайте к ремонту или обслуживанию вентилятора до его полной остановки.

Опасность!




Электричество


▄ Не касайтесь внутренних частей, которые находятся под высоким напряжением во время эксплуатации.

▄ Заглушите двигатель для ремонта и обслуживания внутреннего устройства.

Внимание!




Горячая поверхность


▄ Дайте двигателю остыть прежде чем внести генератор в помещение для хранения.

▄ Для того чтобы избежать ожогов обратите внимание на предупреждающие надписи и символы на генераторе.

▄ При эксплуатации генератора закройте все защитные кожухи.

Проникновение внутрь, при работе может привести к несчастным случаям.

Внимание!




Правила обращения с аккумулятором


▄ Использование аккумулятора не по назначению может привести к взрыву или несчастным случаям.

▄ При обслуживании генератора отключите минусовую клемму.

3. ПОДГОТОВКА К ЭКСПЛУАТАЦИИ

1. Использование вне помещений.

1) Установите сварочно-генераторное устройство в сухом непыльном месте.

2) Избегайте прямого солнечного света, поместите сварочно-генераторное устройство в тени.

3) Располагайте сварочно-генераторное устройство на ровной площадке. Чтобы устройство не могло перемещаться самопроизвольно, закрепите его колышками.

1.2. Использование внутри помещений.

1) Используйте в хорошо проветриваемых помещениях или выведите выхлопные газы наружу, подальше от вентиляционных устройств здания. Для эксплуатации требуется большой объем воздуха.

2) Разместите впускной воздуховод и выхлопной отвод на расстоянии 1,5 метра, от каких либо препятствующих предметов.

3) Используйте при температуре окружающей среды меньше 40 градусов

4) Установите сварочно-генераторное устройство на ровной поверхности.


6

График обслуживания

	Проверьте и выполните	Ежедневно	50ч	250ч	500ч	1000ч
Двигатель	уровень моторного масла	◊
	уровень воды	◊
	ремень вентилятора	◊
	уровень топлива, слить осадки и грязь	◊		◊
	уровень электролита	◊
	нет ли утечек воды	◊
	надежность крепления деталей	◊
	цвет выхлопа	◊
	измерительные приборы и сигнальные лампы	◊
	сменить моторное масло		*Первый раз	●
	сменить масляный фильтр		*Первый раз	●
	очистить воздушный фильтр			◊
	плотность электролита			◊
	очистить радиатор				◊
	сменить уплотнительное кольцо топливного фильтра				●

◊ Проверить и почистить ● заменить


19

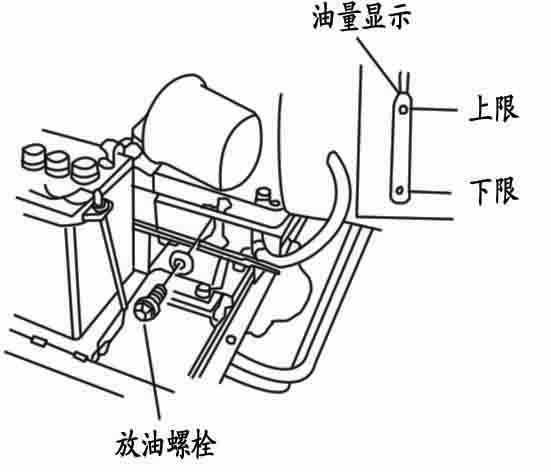

2.2. Перед запуском проверьте:

1. уровень масла при помощи щупа;


Уровень масла должен быть между метками H (высокий), L (низкий)

Если уровень масла ниже отметки L, добавьте масло.

Проверьте, в чистом ли состоянии двигатель.

2. наличие охлаждающей жидкости в радиаторе;


Примечание: после проверки плотно закройте крышку радиатора.

3. наличие топлива;

4. топливную трубку;

5. уровень электролита в аккумуляторе;

6. заземление;

7. нет ли утечек охлаждающей жидкости и масла;

8. надежно ли закреплены детали устройства;

9. очистите устройство от грязи и пыли;


8

Когда при сваривании толстых частей требуется ток большой силы, установите кнопку регулятора в положение high. Затем вы можете установить большую силу тока с помощью ручки регулятора. Диапазон регулировки силы тока в данном случае будет 70-280 А.

Ток сварки (А)	250	200	150	100
Вырабатываемый ток (кВа)	Слабое освещение	2	3	5

7. Усовершенствованная технология AVR и модуля контроля IGBT применены в данном устройстве, чтобы обеспечить стабильный ток сварки и напряжение генератора. Генераторное и сварочное устройство не могут использоваться одновременно. Однако общая нагрузка устройства может превысить номинальные показатели нагрузки.

8. Отключите сварочный кабель, если устройство используется только в режиме генератора. Отключите автомат защиты в цепи генератора или выдерните штекер, чтобы избежать замыкания


9. Таблица данных сварочного тока

Диаметр электрода (мм)	1,6	2,0	2,5	3,2	4,0	5,0	5,8
Ток сварки (А)	50	50-65	60-80	100-130	140-190	200-270	250-300

Внимание!


Не эксплуатируйте сварочную электростанцию, превышая рекомендованный цикл работы.


17

5) Проверяйте уровень электролита в аккумуляторе.

Внимание!

Использование аккумулятора.

Электролит в аккумуляторе содержит серную кислоту.

При неосторожном обращении электролит может вызвать пожар.

Одним из серьезных последствий может быть слепота.





max


min


10

8. ЗАПУСК ГЕНЕРАТОРА

1. Выполните действия 1-8, указанные в предыдущем разделе.

2. Поставьте автомат защиты в положение ON.

3. Следите за тем, чтобы показатели вольтметр оставались в нормальном диапазоне при нагрузке.

9. ВЫКЛЮЧЕНИЕ ГЕНЕРАТОРА

1. Поставьте автомат защиты в положение OFF.

2. Поверните ключ зажигания двигателя в положение STOP.

3. Отключите подачу топлива.


15

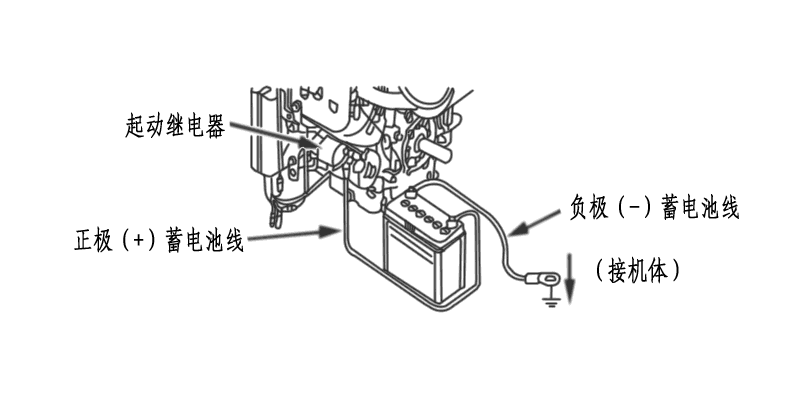

6. ПОДКЛЮЧЕНИЕ АККУМУЛЯТОРНОЙ БАТАРЕИ

(для электрических стартеров)

Положительный (+) кабель аккумулятора подключите к клемме магнитного переключателя стартера, как указано на рисунке.

Отрицательный (-) кабель на крепежный

винт двигателя, рамный винт или иное

подходящее место на массе двигателя.

Перепроверьте, чтобы кабель был прочно

присоединен, а соединения не были

ржавыми. При необходимости удалите ржавчину

и нанесите смазку на клеммы и окончания кабелей.

ПРЕДУПРЕЖДЕНИЕ

Аккумулятор производит взрывоопасную смесь газов! Искры, открытый огонь и сигареты держите на безопасном расстоянии от аккумулятора. При зарядке аккумулятора обеспечьте достаточную вентиляцию.

В аккумуляторе содержится серная кислота (электролит), контакт её с кожей или глазами может привести к тяжелым ожогам. Носите защитную одежду и маску. При контакте кислоты из аккумулятора с кожей немедленно смойте кислоту водой. При контакте с глазами промывайте их водой в течение не менее 15 минут и затем немедленно обратитесь к врачу.

Кислота, содержащаяся в аккумуляторе, ядовита.

В случае если Вы проглотили кислоту из аккумулятора, немедленно обратитесь к врачу.

ХРАНИТЕ В НЕДОСТУПНЫХ ДЛЯ ДЕТЕЙ МЕСТАХ!

РЕКОМЕНДАЦИЯ

Для долива используйте только дистиллированную воду.

Использование обычной водопроводной воды сокращает срок службы аккумулятора.

Не заполняйте аккумулятор выше ВЕРХНЕЙ отметки, иначе это может привести к переливу и, таким образом, коррозии двигателя или прилегающих деталей. Разлитую кислоту из аккумулятора следует тут же смыть водой. Следите за тем, чтобы правильно была подключена полярность аккумулятора. Некорректное подключение приведет к замыканию.

12
