УТВЕРЖДАЮ:










Главный инженер




_________________




«___» _______ __
«СТРОЙТЕХНО»


Технологическая карта


38-2007 ТК


Облицовка стен и устройство перегородок из гипсокартонных листов



Разработали:

Инженер

__________________

«___»




Инженер по ТБ

__________________

«___»



2009 г.

Содержание


1 Устройство сборных гипсокартонных перегородок на металлическом

каркасе ……………………………………………………………….………….…….…3

1.1 Область применения …….………………...…………………….………………….3

1.2 Состав операций и средства контроля ……………………….…………………….3

1.3 Технические требования ……………………………………………………………4

1.4 Указания по применению перегородок с использованием гипсокартонных

листов ………………………………………………………………………….…….…...5

1.5 Порядок работ по устройству перегородок…………………….………..………....8

1.6 Основные требования при производстве работ……………………..….…….……8

1.7 Расход материалов ……………………………………………………………..…..10

2.Организация и технология производственного процесса……………..……….......11

3 Техника безопасности …………………………………………………..……………17


1 Устройство сборных гипсокартонных

перегородок на металлическом каркасе


1.1 Область применения

Технологическая карта разработана на производство комплекса работ, необходимого для устройства гипсокартонных перегородок на металлическом каркасе здания.


Для устройства перегородок применяются:


  • Профиль направляющий ПН 75/40
  • Профиль-стойка ПС 75/50

Гипсокартон для перегородок и облицовки:
  • Лист гипсокартонный ГКЛ 12,5 мм
  • Лист гипсокартонный ГКЛВ 12,5 мм


1.2 Состав операций и средства контроля

Этапы

работ

Контролируемые операции

Контроль

(метод, объем)

Документация

Подгото-

вительные работы

Проверить:

- наличие документа о качестве;

- соответствие применяемых материалов проекту, стандартам и техническим условиям;

- качество подготовки основания;

- температуру в помещении


Визуальный

То же


Технический

осмотр

То же


Паспорта (сертификаты),


общий

журнал работ

Монтаж конструк-ций

Контролировать:

- соответствие разметки проекту;


-монтаж каркаса: расстояние между дюбелями крепления направляющих, вертикальность стоек;

- крепление листов к каркасу: расстояние между шурупами, глубина вкручивания головки шурупа;

- расположение стыков, величина уступа между листами;

- отклонение плоскости всего поля отделки.


Технический

осмотр

Измерительный


Измерительный


Визуальный


Измерительный, не менее 5 измерений на 50-70 м поверхности



Общий

журнал работ


Приемка выполне-ных работ

Проверить:

- внешний вид поверхности;

- отклонения плоскости конструкции от вертикали, горизонтали.

Визуальный

Измерительный

Акт приемки выполненных работ

Контрольно-измерительный инструмент: уровень строительный, рейка - отвес, штангенциркуль.

Входной и операционный контроль осуществляют: мастер (прораб) - в процессе работ.

Приемочный контроль осуществляют: работники службы качества, мастер (прораб), представители технадзора заказчика.




1.3 Технические требования

СНиП 3.04.01-87 п.п. #M12293 0 871001187 79 25828 3513327130 341242026 123958067 403849539 4 9805963383.64, 3.65, 3.66, табл. 14,15#S

Допускаемые отклонения:


- величины уступов между листами 2 мм;

- плоскости всего поля отделки по диагонали, вертикали и горизонтали (от проектной):

на 1 м длины 1,5 мм, но не более 7 мм на

всю поверхность;

- направления стыка элементов облицовки

стен от вертикали на 1 м длины 1 мм.

Плоскость поверхности, облицованная

панелями в стыках, жесткой, без вибрации панелей и листов и отслоений от основания (при приклейке). Швы должны быть равно- мерными, строго вертикальными.



Крепежные приборы и расстояние между ними, а так же материал, размеры должны соответствовать проекту.

Крепление листов и панелей к основанию должно быть прочным, без зыбкости (при легком простукивании деревянным молотком не должно наблюдаться коробления изделий, разрушения их кромок и смещения листов).

Не допускаются:

- горизонтальные стыки панелей, листов, не предусмотренные проектом;

- трещины, царапины, пятна на поверхности листов и панелей.


Инструменты:













Нож гипрок

Молоток

Разметчик













Шуруповерт

Ножовка

Длинный уровень








Ножницы по металлу

Рукоятка для переноски листа


Приспособления для транспортировки:










Подъёмник листов

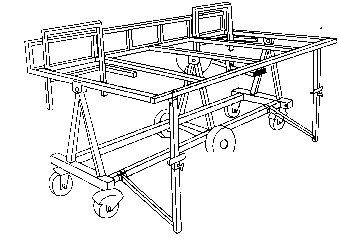

Стол-тележка


1.4 Указания по применению перегородок с использованием

гипсокартонных листов


Общие сведения




Рис. 1


Комплектные системы КНАУФ - это тщательно подобранный комплект материалов, при помощи которого можно выполнить полный комплекс внутренних отделочных работ (облицовка стен, устройство перегородок, потолков и сборных оснований полов). В комплектную систему включаются не только облицовочные материалы, но и элементы каркаса (профили, соединители), крепежные детали (шурупы различных видов), шпаклевки, грунтовки, специализированный инструмент и приспособления для производства работ, а также комплект информационно-технической документации с практическими рекомендациями по монтажу, техническими решениями тех или иных узлов с приведением наглядных рисунков и схем, расчетов требуемого количества облицовочных материалов и комплектующих изделий на единицу поверхности (1 м).

Комплектные системы КНАУФ применяются при отделке помещений "сухим" способом. Этот способ исключает всякого рода "мокрые" процессы, связанные с использованием штукатурных, кладочных растворов, избавляет от применения цементных, бетонных смесей и в итоге значительно повышает производительность труда.

Использование межкомнатных перегородок КНАУФ в большинстве случаев оказывается более выгодным по сравнению с известными конструкциями (кирпич, бетон), так как скорость их монтажа быстрее, а масса - меньше. Важное преимущество межкомнатных перегородок КНАУФ - возможность их быстрого демонтажа с приданием помещению первоначального вида и монтаж при необходимости на новом месте.

Рекомендуемые в настоящем информационном листе межкомнатные перегородки состоят из несущего каркаса, обшитого с обеих сторон одним или двумя слоями гипсокартонных листов. Элементы металлического каркаса в системах С111, С112, С115, С116 - профиль стоечный (ПС) и профиль направляющий (ПН) длиной 2,75; 3,0; 4,0; 4,5 м, изготавливаемый из оцинкованной стали толщиной 0,55... 0,8 мм. Элементы деревянного каркаса в системах С121, С122 - деревянные бруски с влажностью не более 8 %.

Полученная поверхность перегородок пригодна для нанесения различных отделочных покрытий (окраска, оклейка обоями, облицовка керамической плиткой).


Перегородка на металлическом каркасе




Конструкция - одинарный металлический каркас, обшитый одним слоем гипсокартонных листов с обеих сторон.

- Высота перегородки* - до 5 м.

- Масса одного кв. метра перегородки - около 25 кг.


Перегородка на металлическом каркасе



Конструкция - одинарный металлический каркас, обшитый двумя слоями гипсокартонных листов с обеих сторон.

- Высота перегородки* - до 6,5 м.

- Масса одного кв. метра перегородки - около 49 кг.


Перегородка на металлическом каркасе



Конструкция - двойной металлический каркас, обшитый двумя слоями гипсокартонных листов с обеих сторон.

- Высота перегородки* - до 6,5 м.

- Масса одного кв. метра перегородки - около 50 кг.


Перегородка на металлическом каркасе




Конструкция - двойной разнесенный металлический каркас с пространством для пропуска коммуникаций, обшитый двумя слоями гипсокартонных листов с обеих сторон.

Высота перегородки* - до 4,5 м.

Масса одного кв. метра перегородки - около 52 кг.


Перегородка на деревянном каркасе




Конструкция - одинарный деревянный каркас, обшитый одним слоем гипсокартонных листов с обеих сторон.


- Высота перегородки* - до 4,1 м.

- Масса одного кв. метра перегородки - около 30 кг.


Перегородка на деревянном каркасе



Конструкция - одинарный деревянный каркас, обшитый двумя слоями гипсокартонных листов с обеих сторон.


- Высота перегородки* - до 4,1 м.

- Масса одного кв. метра перегородки - около 50 кг.


*Высота перегородки может отличаться от указанных значений и зависит от размеров поперечного сечения используемых стоечных профилей и расстояния между ними в каркасе перегородки.


1.5 Порядок работ по устройству перегородок


Монтаж перегородок КНАУФ должен производиться в период отделочных работ (в зимнее время при подключенном отоплении) и до устройства чистого пола в следующей последовательности:


- разметка проектного положения перегородки на полу;

- перенос разметки с помощью отвеса на потолок;

- крепление через упругую ленту или мастику к потолку и полу направляющих ПН-профилей каркаса (С111, С112, С115, С116) или деревянных брусков (С121, С122) дюбелями или гвоздями с шагом не более 1000 мм;

- установка в направляющие профили и закрепление в них стоечных ПС-профилей (в общем случае расстояние между ПС - профилями должно составлять 600 мм);

- монтаж внутри каркаса электрических слаботочных разводок и закладных деталей для крепления на перегородке стационарного оборудования;

- установка и закрепление на одной из сторон каркаса гипсокартонных листов (крепление листов производится с помощью шурупов с шагом 250 мм). Зазор между нижней частью листов и верхней отметкой чистого пола должен быть не менее 10 мм;

- укладка в пазухи между стойками изоляционного материала (если это предусмотрено проектом);

- установка и закрепление гипсокартонных листов с другой стороны каркаса (в случае установки двух слоев гипсокартонных листов с каждой стороны, как это предусмотрено в системах С112, С115, С116, С122, второй слой устанавливается со смещением 600 мм относительно швов первого слоя);

- обработка швов между гипсокартонными листами и грунтование под декоративную отделку;

- устройство чистого пола и декоративная отделка перегородок.


1.6 Основные требования при производстве работ


Строительно-отделочные работы с использованием комплектных систем КНАУФ должны выполняться в строгом соответствии с требованиями проекта и технической документации КНАУФ в условиях сухого и нормального влажностных режимов (СНиП II-3-79*) и температуре не ниже +15 °С.

Шурупы, крепящие гипсокартонный лист к каркасу, должны входить в сердечник листа под прямым углом и проникать в металлический каркас на глубину не менее 10 мм, а при деревянном каркасе на глубину не менее 20 мм. Головки шурупов должны быть утоплены на глубину около 1 мм с обязательным последующим шпаклеванием. Изогнутые, неправильно завернутые шурупы должны быть удалены и заменены новыми в местах, расположенных на расстоянии не более 50 мм от прежних.

Гипсокартонные листы, как правило, располагаются вертикально (кроме С116) с обязательной обработкой швов, как первого, так и второго слоя в случае двухслойной обшивки. В случае наличия горизонтальных швов между гипсокартонными листами в конструкциях перегородок с однослойным покрытием, их стыковка и закрепление должны производиться на металлическом горизонтальном профиле (деревянном бруске). Сами торцевые швы должны быть смещены по вертикали относительно друг друга на расстояние не менее 400 мм. При установке двух слоев гипсокартонных листов, второй слой устанавливается со смещением 600 мм относительно швов первого слоя. Шурупы для крепления первого слоя допускается устанавливать с шагом 750 мм.

В условиях повышенной влажности (санузлы, кухни, ванные) рекомендуется использовать влагостойкие гипсокартонные листы (ГВЛВ) в сочетании с металлическим каркасом, при этом необходимо учитывать, что в местах прямого попадания воды на стены (ванные) поверхность листов следует покрывать гидроизоляцией (Флэхендихт).

Расположение электрических проводов в пространстве каркаса перегородки должно исключать возможность повреждения их острыми краями элементов каркаса или шурупами во время крепления гипсокартонных листов.


1.7 Расход материалов


Расход материалов дан на 1 кв. м перегородки (из расчета перегородки размерами 2,75 м х 4 м =11 кв.м без проемов и потерь на раскрой).


#G0N

поз.

Наименование материалов входящих в комплект

Ед. изм.

Расход на 1 кв.м







C111

C112

C115

C116

C121

C122

1

Лист гипсокартонный

кв.м

2,0

4,0

4,0

4,1

2,0

4,0

2

Профиль ПН 50/40 (75/40, 100/40)

пог.м

0,7(1,3)

0,7

1,4

1,4

-

-

3

Профиль ПН 50/50 (75/50, 100/50)

пог.м

2,0

2,0

4,0

4,0

-

-

4

Шуруп TN 25 длиной 25 мм

TN 35 длиной 35 мм

TN 45 длиной 45 мм

шт.

29(34)

-

-

13(14)

29(30)

-

13(14)

29(30)

-

18

29

-

-

29(30)

-

-

13(14)

29(30)

5

Шпаклевка для швов

кг

0,6(0,9)

1,0(1,5)

1,0(1,5)

1,4

0,6(0,9)

1,0(1,5)

6

Лента армирующая

пог.м

1,5(2,2)

2,0

1,5(2,2)

7

Дюбель "К" 6/35

шт.

1,5

1,5

3,0

3,0

1,5

1,5

8

Герметик для перегородок (туба 310 мл) или лента уплотнительная

шт.

пог.м


0,5

1,2



0,5

1,2



1,0

2,4+0,5



1,0

2,4


0,5

1,2

0,5

1,2

9

Грунтовка

л

0,2

10

Изоляционный материал

кв.м

1,0

11

Шуруп LN 9

шт.

(7,3*)

12

Профиль ПУ 31/31 (защита углов)

пог.м

по потребности заказчика

13

Инструмент



по потребности заказчика
