3. УКЛАДКА БЕТОННЫХ СМЕСЕЙ
3.1. Чтобы не ухудшить формовочные свойства смеси после ее приготовления, укладку в изделия следует выполнять до начала схватывания цементного теста. Восстанавливать удобоукладываемость смеси добавлением воды запрещается.
3.2. Укладка бетонных смесей в форму должна осуществляться в соответствии с технологической картой с применением машин, механизмов и приспособлений, исключающих или сводящих к минимуму ручной труд.
3.3. Укладку бетонных смесей производят бункерами, бетонораздатчиками или бетоноукладчиками.
Бункерами смесь транспортируют к посту формования и укладывают в форму без разравнивания, которое впоследствии выполняют специальными распределяющими механизмами или механическими приспособлениями. Перемещение бункеров осуществляют грузоподъемными механизмами.
Бетоноукладчики представляют собой самоходную раму с установленным на ней бункером, перемещающуюся над формуемым изделием. Бетонораздатчики выдают смесь в форму без разравнивания, которое затем выполняют специальными распределяющими механизмами или механическими приспособлениями.
Бетоноукладчики кроме бетонораздаточного бункера оснащены устройствами, распределяющими смесь по форме. В бетоноукладчике может быть предусмотрена навеска дополнительных механизмов, например для отделки изделий.
3.4. Для обеспечения непрерывной порционной выгрузки смеси бетонораздаточные бункера оборудуют секционными, шиберными или челюстными запорами и в ряде случаев ленточными питателями, а для улучшения условий выгрузки оснащают вибровозбудителями.
3.5. В качестве распределяющих устройств применяют: насадки, вибронасадки (вибропротяжные устройства), воронки, вибролотки, плужковые разравниватели (рис. 1).

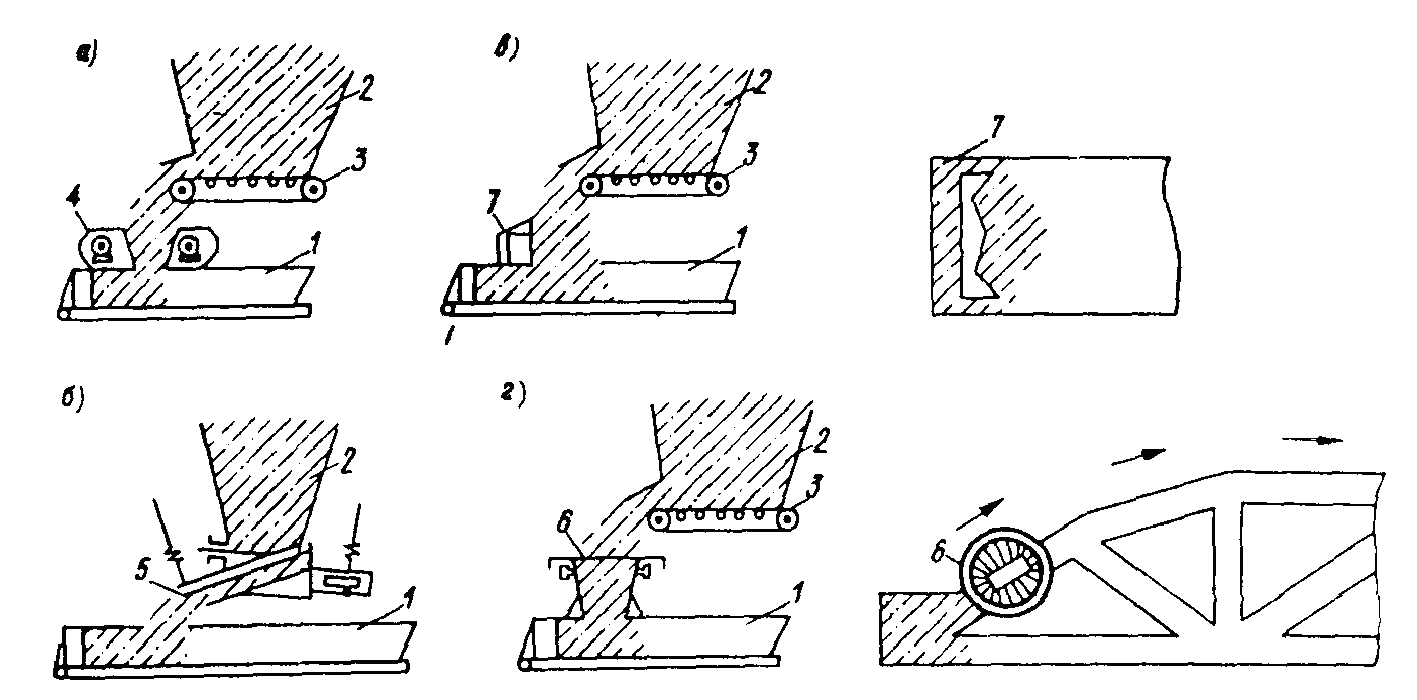

Рис. 1. Схема укладки бетонных смесей
а - вибронасадком; б - вибролотковым питателем; в - плужковым разравнивателем; г - поворотной воронкой; 1 - форма; 2 - бункер; 3 - ленточный питатель; 4 - вибронасадок; 5 - вибролотковый питатель; 6 - воронка поворотная; 7 - плужковый разравниватель
3.6. Полезный объем бункеров при периодическом их заполнении следует назначать с учетом объема формуемых изделий и цикла их формования (бункер должен вмещать 1,1 - 1,2 максимального объема смеси для формуемого изделия). Отношение полезного объема бункера к геометрическому следует принимать равным 0,7 - 0,8. При непрерывном заполнении бункера его объем следует принимать не менее 1 м.
3.7. Перед укладкой бетонных смесей необходимо проверить:
качество очистки и смазки форм;
правильность установки и надежность закрепления формы на формовочном посту;
правильность установки в форме арматуры и закладных деталей и их фиксацию;
готовность к работе бетоноукладывающего и формующего оборудования.
3.8. При формовании сплошных плоских изделий с нормальной густотой армирования укладку подвижных бетонных смесей допускается производить сразу на заданную толщину с учетом коэффициента уплотнения; при формовании пустотных и сплошных плоских густоармированных изделий укладку бетонной смеси выполняют послойно.
3.9. При формовании длинномерных изделий укладка и уплотнение смеси могут осуществляться последовательно от одного конца изделия к другому, либо соответствующим включением отдельных групп виброустройств, либо путем непрерывного или циклического перемещения рабочих органов.
3.10. Укладку бетонных смесей допускается производить с высоты свободного падения не более 1 м.
3.11. При укладке бетонных смесей в условиях открытого полигона следует предусматривать их предохранение от воздействия атмосферных осадков, солнечных лучей и ветра.
3.12. При перерывах в формовании изделия, превышающих по продолжительности срок окончания схватывания цементного теста, дальнейшее бетонирование изделия можно осуществлять после удаления цементной пленки с контактной поверхности старого бетона.
4. ФОРМЫ И СТЕНДЫ
4.1. Формы по всем параметрам должны соответствовать ГОСТ 25781-83. При изготовлении изделий, к точности размеров которых предъявляют повышенные требования, допускаются отклонения внутренних проектных размеров формы, установленные ГОСТ 25781-83 (изменять в сторону уменьшения).
4.2. Расчет и конструирование форм следует вести, руководствуясь материалами Руководства по расчету и проектированию стальных форм (М.: Стройиздат, 1970), Рекомендаций по расчету и конструированию форм при трехточечном опирании (М.: НИИЖБ, 1978), Рекомендаций по расчету и конструированию поддонов с раскосной решеткой (М.: НИИЖБ, 1982).
Динамические воздействия на форму в процессе уплотнения бетонной смеси с использованием вибрационных, виброударных и ударных установок следует учитывать в соответствии с Рекомендациями по динамическому расчету стальных форм (М.: НИИЖБ, 1984).
4.3. К формам, предназначенным для изготовления с последующей механизированной отделкой верхней поверхности, предъявляются следующие требования:
высота бортов, расположенных в направлении, поперечном движению отделочных устройств, должна быть на 2...4 мм ниже уровня высоты бортов, расположенных вдоль движения;
проемообразователи, вкладыши и другие детали, крепящиеся на поддоне или бортах формы, должны быть на 5 мм ниже уровня бортов, расположенных вдоль движения;
на верхней поверхности, по которой перемещается рабочий орган отделочных устройств, предусматривают полосу шириной не менее 50 мм и толщиной не менее 8 мм.
4.4. При подготовке формы к бетонированию необходимо обращать внимание на надежное крепление закладных деталей, исключающее их смещение в процессе формования. Способы крепления деталей следует принимать такими, чтобы операции по их установке, фиксации и освобождению выполнялись с минимальными затратами труда и времени.
4.5. Формы, не обладающие требуемой жесткостью, определяемой статическим и динамическим расчетами или устанавливаемой при опытных формовках, подлежат усилению.
4.6. Эксплуатацию формы следует проводить в соответствии с Руководством по эксплуатации стальных форм при изготовлении железобетонных изделий (М.: Стройиздат, 1972).
4.7. К стендам, предназначенным для изготовления пространственных конструкций, в части предельных отклонений размеров предъявляют такие же требования, какие и к поддонам стальных форм по ГОСТ 25781-83.
4.8. При изготовлении пространственных конструкций с помощью вибропротяжных устройств или скользящей виброформы с целью предохранения свежеотформованной смеси от оплывания стенд рекомендуется выполнять из отдельных виброизолированных секций.
