Оборудование для роликового формования

8.25. Роликовое формование осуществляется на специальных установках (рис. 14), имеющих балку, совершающую возвратно-поступательное движение, на которой закреплены принудительно или свободно вращающиеся прессующие ролики или секторы. Бетонная смесь через течки бункера подается под ролики и при движении балки с роликами захватывается последними и вдавливается слоями в форму. По мере выдавливания из-под роликов избыточного количества бетонной смеси форма с формуемым изделием перемещается в направлении, перпендикулярном направлению возвратно-поступательного движения балки. Нижняя поверхность балки удерживает (стабилизирует) отформованную часть изделия от выдавливания из формы и одновременно заглаживает открытую поверхность изделия.

8.26. Формовочная установка в целях обеспечения качественного изготовления изделий должна иметь число двойных ходов балки с прессующими роликами в пределах от 25 до 50 в минуту.

8.27. Для повышения производительности процесса и интенсивности уплотнения рекомендуется осуществлять принудительное вращение роликов (секторов), для чего установка снабжается узлом принудительного поворота.

Следует иметь в виду, что свободное вращение прессующих элементов допускается, если их количество не более двух, или при любом их количестве, если число двойных ходов балки не превышает 30 в минуту.

8.28. Смесь под прессующие ролики следует подавать равномерно, для чего должны выполняться условия:

В_т = В_и - (2а - 1) (R + d) / a и (1)

2R_кр = 3 (R + d) + B_т, (2)

где B_т - ширина течки бункера в свету, м (для исключения зависания смеси должно выполняться условие 0,3 > В_т > 0,2); B_и - ширина изделия, м; а - количество прессующих роликов (секторов), назначаемое из условия

а ³ В_и / 2 (R + d) + (0,2 - 0,3), (3)

где R - радиус прессующего ролика (сектора), м; d - расстояние от образующей ролика до ближайшей внутренней поверхности течки бункера, м; R_кр - радиус кривошипа, м.

8.29. Величина зазора между нижней кромкой точек бункера и верхней плоскостью формы (см. рис. 15) находится по формуле

D = 0,02R. (4)

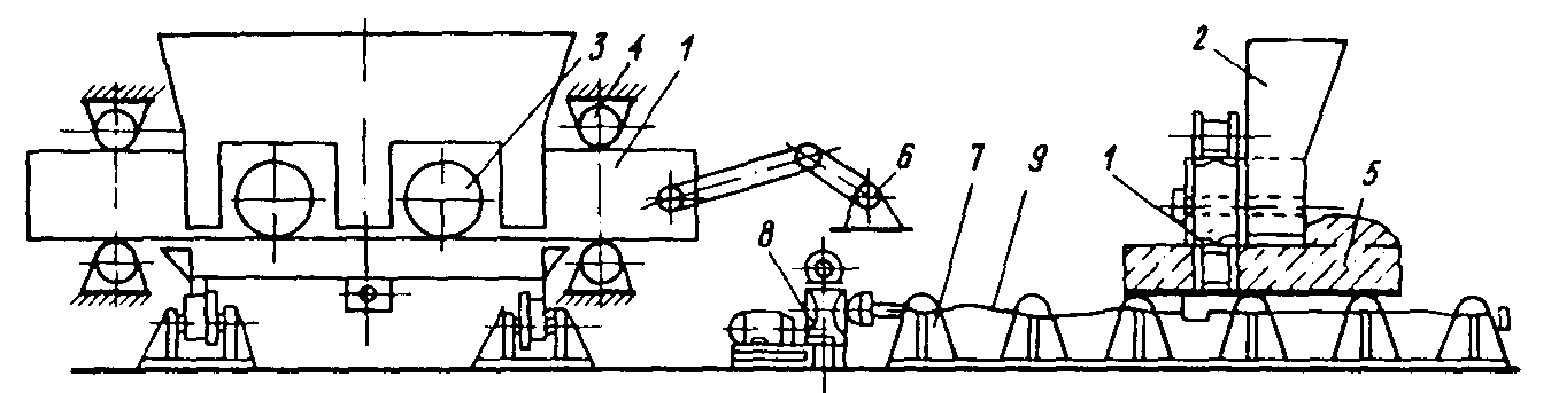

Рис. 14. Конструктивная схема устройств роликового формования

1 - балка; 2 - расходный бункер; 3 - формующие ролики; 4 - направляющие; 5 - форма; 6 - кривошипно-шатунный механизм; 7 - рольганг; 8 - привод перемещения формы; 9 - ходовой винт

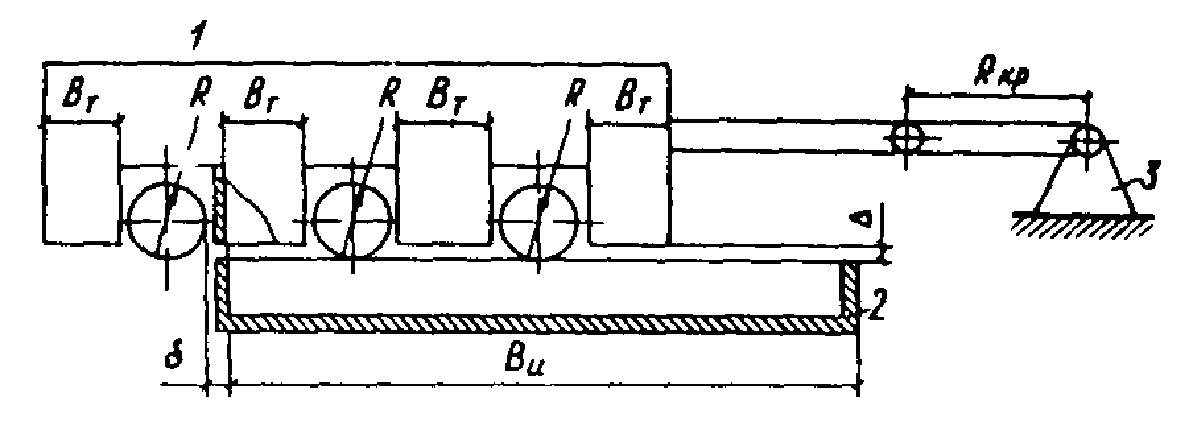

Рис. 15. Схема к расчету по формулам (6) и (7)

1 - бункер; 2 - форма с изделием; 3 - привод

8.30. Подачу смеси в течки бункера, во избежание ее зависания, рекомендуется осуществлять непрерывно, обеспечивая минимальную высоту столба, т.е. в количестве, соответствующем расходу смеси при формовании. Линейные размеры выходной течки в свету должны быть не менее 0,2´0,25 м. Вибровозбудители на вибробункере допускаются, так как они способствуют уплотнению смеси в течках бункера и препятствуют свободному истечению смеси. Допускается применение механических ворошителей.

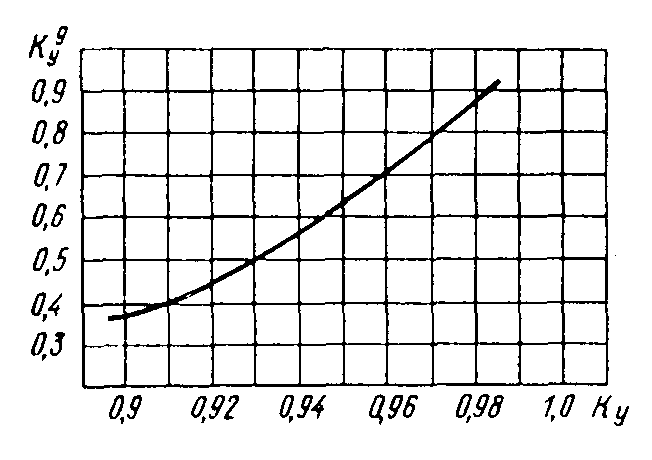

Рис. 16. Номограмма для определения К_у⁹ в интервале значений К_у 1…9

8.31. Скорость перемещения формы при роликовом формовании V_ф ориентировочно (проектный расчет) может быть найдена по формуле

V_ф = 2 · 10^-2 R l_р n (1 - cosa) / K_y⁹ h_и, (5)

где l_p - длина подпитываемой части прессующего ролика, м; п - число двойных ходов рабочего органа в минуту; h_и - толщина формуемого изделия, м; a - угол захвата прессующего ролика, рад

a = (0,19 + 0,057 Ц/В) (0,75 + 4,65 · 10^-3n); (6)

К_у - коэффициент уплотнения свежеотформованной бетонной смеси.

8.32. Номограмма для определения К_у в интервале значений К = 1,0…0,9 приведена на рис. 16.

8.33. Коэффициент уплотнения К_у = 0,96…1 может быть достигнут только при соблюдении условия

R = (0,9…1) h_и. (7)

Условие (7) полностью справедливо для изделий высотой до 0,15 м. В случае формования изделий большей высоты К_у нижней части изделия будет на 15…20 % ниже, чем верхней.

По конструктивным соображениям должно соблюдаться условие

0,07 < R < 0,2. (8)

8.34. Для исключения возможности выпирания свежеотформованной бетонной смеси из-под стабилизирующей балки должно соблюдаться условие

B_d ³ 2h_и, (9)

где B_d - ширина стабилизирующей балки, м.

8.35. Прессующие ролики можно устанавливать консольно или на двух опорах. Для повышения надежности их работы второй вариант предпочтительней.

Длина роликов назначается при консольном креплении

l_р = 0,2…0,3 м; (10)

при креплении роликов на двух опорах

l_р ³ 2,5D, (11)

где D - диаметр ролика, м.

8.36. Верхняя плоскость бортов формы должна иметь минимально возможный зазор с нижней образующей прессующих роликов (в пределах допусков на формы); непараллельность осей роликов верхней плоскости бортов формы не должна превышать 1 мм.

8.37. При повышенных требованиях к соблюдению проектной толщины изделия рекомендуется применять плавающую стабилизирующую балку, т.е. осуществлять ее поджатие к верхней поверхности бортов формы, например, с помощью пневмоцилиндров.

8.38. Зазоры между задним торцом прессующих роликов и передней кромкой стабилизирующей балки не должны превышать 4 мм, а нижняя образующая прессующих роликов должна находиться на уровне стабилизирующей плоскости балки.

8.39. Смесь, снятую стабилизирующей балкой во время калибровки, подают непосредственно в следующую форму. Накопление отходов бетона для последующего их использования не допускается.

8.40. Методика определения нагрузок, действующих на форму и на установку в процессе роликового формования, приведена в прил. 13.
