Компания EXIMET Trafo ставит своей целью постоянно обеспечивать качество и техническое совершенство выпускаемых изделий на самом высоком мировом уровне.
Для выполнения этой задачи мы располагаем всем необходимым оборудованием, высококвалифицированными кадрами, многолетними конструкторскими наработками в области конструирования как серийной, так и уникальной нестандартной продукции.

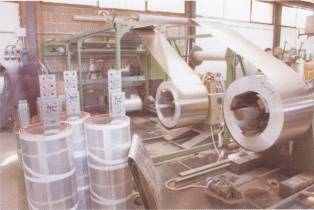

Мы уделяем большое внимание постоянному обновлению производственного оборудования, используем самые передовые технологии раскроя стали, намотки обмоток и нанесения лакокрасочного покрытия.
Наша особая гордость - сильнейшая конструкторская группа, в составе которой доктора технических наук.
Интеграция в общеевропейский рынок требует использования в производстве комплектующих и материалов самого высокого качества от именитых поставщиков.
В настоящее время наши производственные возможности позволяют выпускать продукцию классом
напряжения до35 кВ.
-1- и 3-фазные трансформаторы низкого напряжения до1000 В мощностью до 1000 КВа
-дроссели низкого напряжения для различных отраслей применения
-сухие трансформаторы для морских и речных судов (кораблей)
-специальные трансформаторы низкого напряжения для авиации и применения в военной технике (стандарт НАТО)
- тороидальные трансформаторы

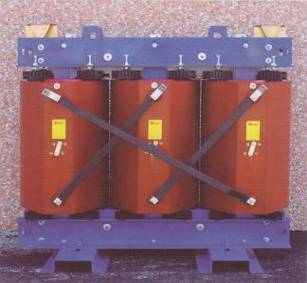

- сухие трансформаторы с изоляцией из литой смолы класс напряжения 6-35 кВ, мощностью до 16 000 КВа
- сухие трансформаторы с импрегнированной изоляцией и изоляцией Nomех
- масляные распределительные трансформаторы класса напряжения 6-35 кВ герметичного исполнения до 3150 КВа и с расширителем
- силовые масляные трансформаторы до 16 МВа напряжением до 35 кВ
- электропечные трансформаторы сухого типа
- токоограничива ющие реакторы сухого типа 6-35 кВ
- шунтирующие, компенсирующие, фильтровые,
сглаживающие и др. реакторы сухого типа
- энергосберегающие системы регулирования напряжения.
Мы производим также специальные изделия по техническим требованиям заказчика для решения нестандартных задач в различных отраслях промышленности, транспорта, для научных исследований.
НАШИ ПАРТНЕРЫ
Продукция EXIMET Trafo поставляется и успешно эксплуатируется во многих странах мира и в различных климатических условиях.
Трансформаторы и реакторы нашего производства используются в энергосистемах Чехии, Словакии, Австрии, Болгарии, Исландии, Норвегии, Ливана, Марокко, Бахрейна, Нигерии, России, Украины и других стран.
Широкий ассортимент выпускаемой продукции позволяет использовать её в различных отраслях промышленности, научных исследованиях, авиа- и судостроении, на железнодорожном транспорте, металлургии и производстве стекла и др.
Мы являемся также постоянными поставщиками комплектующих для таких известных компаний, как:
SONY Europe,
Bastler Electric (США),
АВВ Robots (Швеция),
Nokian (Финляндия),
Siemens (Германия и Чехия).
Наше энергосберегающее оборудование используется в системах наружного освещения г. Праги и Зноймо, в торговых центрах сетей Leclerc, IKEA и Caufland в Чехии.

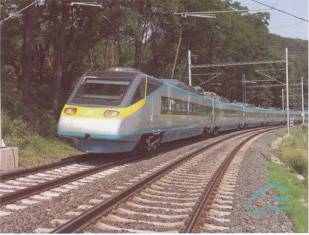

Мы участвуем в проекте «Pendolino»-производство скоростных электропоездов для Чешских железных дорог.
Специальные трансформаторы нашей фирмы используют корабелы Ulstein Verft (Норвегия), Navantia (Испания), судостроительные верфи Чехии, Словакии и Австрии.

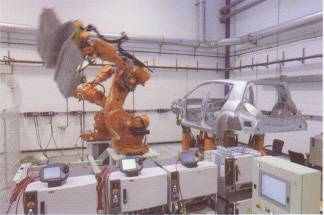

Среди наших постоянных заказчиков -АВВ Robots (Швеция) -крупнейший в мире производитель промышленных роботов.
EXIMET Trafo является многолетним поставщиком специальных трансформаторов малой мощности для производителя боевых самолётов AEROVodovody (Чехия) и европейского концерна AIRBUS.
Наша гордость:

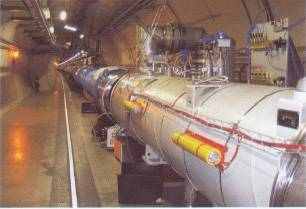

с 2002 года мы участвуем в проекте Европейского Совета
Ядерных Исследований (CERN) «Большой адронный коллайдер» (LHC)

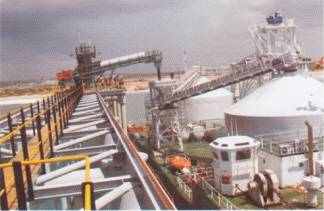

Электроснабжение
титано-циркониевого месторождения
и морского терминала по погрузке руды
компании Kenmare Resources в Момо (Мозамбик)

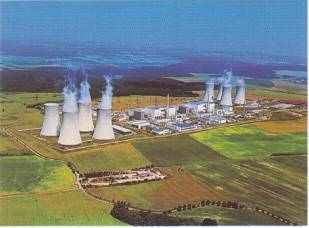

Наше оборудование применяется на объектах ядерной энергетики Чехии - АЭС «Темелин» и «Дукованы»
Силовые масляные трансформаторы
Применение
Этот трансформатор предназначается для снижения напряжения в энергетических сетях.
Условия работы
Трансформаторы в нормальном исполнении предназначаются для умеренного климата. Могут установливаться на высоте до 1000 м над уровнем моря, на открытой территории или в помещениях, достаточно проветриваемых, в среде, свободной от пыли и химически акгивных или взрывоопасных газов. Температура окружающей среды от-25°С до +40°С, средняя годичная температура не должна превышать +20°С. Трансформаторы приспособлены к непрерывной работе, а условия нагрузки согласуются с нормой IЕС 354.
Допуски
Согласно действующим нормам на параметры трансформаторов предусмотрены следующие допуски:
-потерихолостогохода: +15%;
-потери нагрузочногосостояния: +15%;
-полные потери: +10%;
-ток холстого хода: +30%;
-напряжение короткого замыкания: ±10%;
Описание строения
Трехколонные стержни трансформаторов изготовлены из трансформаторного листа холодного проката, покрытого неорганической изоляцией. Фаски стержня заплетаются таким образом, чтобы обеспечить снижение потерь холостого хода иуровень шума. Обмотки трансформаторов изготовлены изэлектролитической меди в бумажной изоляции. Переключатель отвлетвлений для поднагрузочной регулировки по стороне GN встроен в трансформатор с двигательным приводом напряжения 3х380/220 В, 50 Гц, напряжение управления - 220В, 50 Гц. Привод может быть управляемым электрически дистанционно или локально, а также может быть приводимым в действие вручную с помощью рукоятки. Привод оснащен указатателями положения ответвлений переключателя. Ковш без дополнительного оснащения выдерживает разницу давлений между внутренним и внешним давлением ±500 гПа. Конструкция ковша позволяет поднимать трансформатор с помощью гидравлических подъемников, а также кранов. Двухкамерный хранитель (отдельная камера для переключателя отвлетвлений под нагрузкой). Радиаторы надстроены на ковше трансформатора, при необходимости можно их снять.
Радиаторы имеют пробки для спуска масла и отсоса воздуха, монтируются к ковшу через плоские затворы, позволяющие отрезать масло в ковше от радиаторов. Радиаторы оцинкованные. Трансформатор покрыт лаком, стойким к действию атмосферных факторов.
Оснащение трансформатора
Пробирные клапаны для проб масла с верхней и нижней части ковша; клапаны для спуска масла и наполнения маслом на ковше и хранителе, а также для фильтрования масла; пробки в дне ковша для спуска осадка и остатков масла, заземляющие зажимы на ковше; кронштейны и захваты для подъема и передвижения трансформатора; колесики в шасси с бортиками для передвижения по двум направлениям, с расстановкой 1505 мм.
Вводные изоляторы
На крышке трансформатора будут размещены 3 фазных ввода GN и один ввод GN нулевой точки, а также 3 ввода ОМ.
Номинальное напряжение вводных изоляторов:
-линейные зажимы GN: 123 кВ (конденсаторные изоляторы);
-зажим нулевой точки: 52 кВ (конденсаторный изолятор);
-линейные зажимы ОМ: 24 кВ (масляные изоляторы).
Контрольно-измерительная аппаратура
-передатчик Бухгольца с контактами для сигнализации и отключения трансформатора;
-передатчик давления для поднагрузочного переключателя;
-два магнитных показателя уровня масла в хранителе (для трансформатора и переключателя) с сигнализационными контактами, действующими при уровне масла ниже допустимого;
-два воздухоосушителя;
-щитовой контактный термометр для измерения температуры масла с показателем максимальной температуры, а также контактами для сигнализации и отключения трансформатора;
-термометр сопротивления с показателем для установки в распределительном устройстве;
-
предохранительный клапан с контактами расцепления;-цепи управления предохраняющей аппаратуры подведены к зажимной коробке, размещенной на трансформаторе.
Международные нормы и требования
- Силовые трансформаторы (ЕN 60076-1). Производитель сохраняет за собой право изменения данных по каталогу, связанных с модернизацией изделия. Другие варианты конструкции можно согласовать с заводом. Завод обеспечивает гарантийное и послегарантийное обслуживание, а также ремонты осмотры своих изделий.
ТОКООГРАНИЧИВАЮЩИЕ РЕАКТОРЫ
Токоограничивающие реакторы в основном используют для ограничения токов короткого замыкания, а именно, в целях предупреждения увеличения токов К3 до величин, опасных для оборудования. На EXIMET Trafo накоплен богатейший опыт конструирования и производства токоограничивающих реакторов. Реакторы производятся напряжением от 0,4 до 35 кВ.Максимальные токи - до 6000 А.
Реакторы могут быть изготовлены различной компоновки:
- вертикальные трехфазные (катушки расположены вертикально, одна на другой, и между собой разделяются изоляторами);
- ступенчатые (две фазы расположены вертикально и одна фаза расположена отдельно);
- сгоризонтальным расположением фаз.
Основное преимущество реакторов Eximet Trafo это гибкий подход к их производству, что позволяет изготавливать их с любыми, необходимыми заказчику характеристиками.
Учитываются индивидуальные требования заказчика по компоновке реакторов, расположению выводов. Возможно изготовление реакторов с габаритами, отличными от стандартных, с целью размещения реакторов в помещениях с ограниченными габаритами.
Ноу-хау фирмы производство токоограничивающих реакторов с магнитным ядром. Токоограничивающие реакторы EXIMET Trafo являются выгодной альтернативой продукцией российских заводов изготовителей, реакторам РТОС и РТСТ.

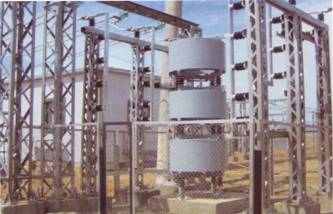

3-фазный токоограничивающий реактор 4500 А 15 кВ ПС «Сводин» (Словакия)
1-фазные токоограничивающие реакторы и компенсирующие реакторы 30 мВар ПС «Хевеш» (Венгрия)
ТОКООГРАНИЧИВАЮЩИЕ РЕАКТОРЫ
а) сухие фазные токоограничивающие реакторы внутренней установки для электросетей 6-35 кВ (образуют 3-фазные комплекты с горизонтальным, вертикальным и ступенчатым расположением фаз)
| Тип | напряжение сети, кВ | Номинальный ток,А | Индуктивное сопротивление, Ом | Электродинамическая стойкость, кА | Термическая стойкость с кА | Масса, кг | длина х ширина х высота,мм |
| 1TLS0 1,78/1000 | 10 | 1000 | 0,56 | 24 | 3 9,4 | 4 0 | 1550 х 1300 х 1200 |
| 1TLS0 0,446/1600 | 10 | 1600 | 0,14 | 80 | 3 31,0 | 430 | 1450 х 1150 х 1550 |
| 1TLS0 1,78/1600 | 10 | 1600 | 0,56 | 40 | 6 15,0 | 620 | 1850 х 1650 х 1200 |
| 1TLS0 1,9/2000 | 10 | 2000 | 0,56 | 255 | 1 100 | 1700 | 1800 х 1550 х 1800 |
| 1TLS0 0,63/2500 | 10,5 | 2500 | 0,20 | 60 | 1 16,8 | 710 | 1400 х 1070 х 1670 |
| 1TLS0 0,637/2500 | 10 | 2500 | 0,20 | 63 | 6 25 | 910 | 1000 х 1250 х 1300 |
| 1TLS0 1,114/2500 | 10,5 | 2500 | 0,35 | 49 | 6 12 | 795 | 1380 х 1450 х 1250 |
| 1TLS0 0,637/2500 | 10,5 | 2500 | 0,20 | 81 | 3 31,5 | 680 | 1850 х 1530 х 1400 |
| 1TLS0 1,114/3150 | 12 | 3150 | 0,35 | 40 | 6 15,7 | 1100 | 1700 х 1400 х 2200 |
| 1TLS0 0,793/3200 | 10 | 3200 | 0,25 | 70 | 6 25 | 800 | 1600 х 1300 х 2000 |
| 1TLS0 0,7/4000 | 10 | 400 | 0,22 | 80 | 3 30,0 | 1200 | 1750 х 1450 х 2200 |
| 1TLS0 0,58/4000 | 10 | 4000 | 0,18 | 65 | 6 25,0 | 1000 | 1850 х 1520 х 2100 |

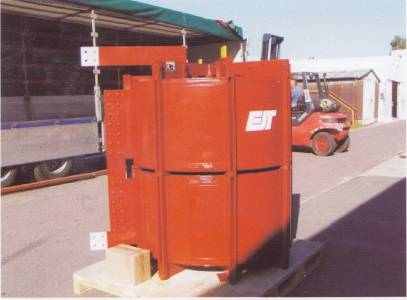

1- фазный реактор 3150А 10 кВ(поставка для ГТЭС «Коломенская», г.Москва)
6) сухие 3-фазные токоограничивающие установки для электросетей 6-35 кВ
| Тип | Напряжение сети, кВ | Номинальный ток, А | Индуктивное сопротивление, Ом | Электро- динамическая стойкость, кА | Термическая стойкость (с) кА | Масса, кг | длина х ширина х высота, мм |
| 3TLS0 0,7/З00 | 6,3 | 300 | 0,22 | 50 | 3 25 | 375 | 950 х 980 х 1700 |
| 3TLS0 0,7/630 | 6,3 | 630 | 0,22 | 25 | 3 9,4 | 465 | 960 х 1000 х 1700 |
| 3TLS0 0,446/1000 | 6 | 1000 | 0,22 | 49 | 8 24,8 | 1700 | 1700 х 1200 х 2300 |
| 3TLS0 0,7/1000 | 6 | 1000 | 0,22 | 49 | 6 19,0 | 780 | 1300 х 1100 х 2600 |
| 3TLS0 1,114/1000 | 10 | 1000 | 0,35 | 50 | 3 31,5 | 1450 | 950 х 1000 х 3200 |
| 3TLS0 0,7/1000 | 6,3 | 1000 | 0,22 | 50 | 3 25 | 690 | 950 х 1000 х 2650 |
| 3TLS0 0,463/1250 | 6,3 | 1250 | 0,22 | 49 | 3 15 | 660 | 1138 х 1138 х 1936 |
| 3TLS0 1,25/1500 | 6,3 | 1500 | 0,22 | 49,0 | 3 15 | 1680 | 1100 х 1100 х 3960 |
| 3TLS0 1,14/1600 | 10,5 | 1600 | 0,35 | 20,5 | 3 8,7 | 1790 | 1150 х 1120 х 3800 |
| 3TLS0 2,229/2500 | 20 | 2500 | 0,7 | 41 | 6 15 | 4090 | 1600 х 1700 х 2800 |
| 3TLS0 0,368/5000 | 6,6 | 5000 | 0,22 | 70 | 6 33 | 4045 | 1350 х 1500 х 4000 |
| 3TLS0 0,558/5000 | 10 | 5000 | 0,35 | 70 | 6 33 | 5425 | 1350 х 1500 х 4900 |
Примечание: по желанию заказчика возможно изготовление реакторов с отличными от указанных в таблице характеристиками и габаритами.
ФИЛЬТРОВЫЕ, СГЛАЖИВАЮЩИЕ,
РЕ3ОНАНСНЫЕ И ШУНТИРУЮЩИЕ РЕАКТОРЫ

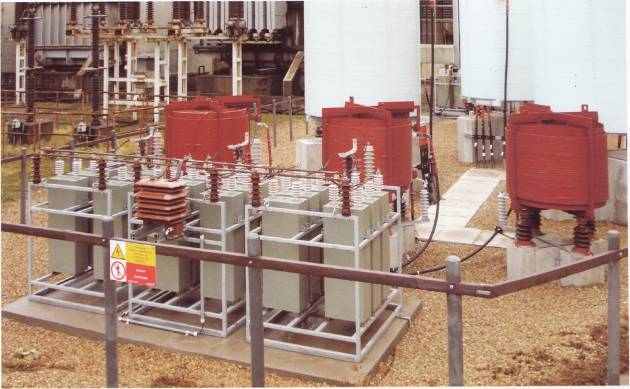

ФИЛЬТРОВЫЕ РЕАКТОРЫ
Фильтр выполняет две функции, а именно, создает емкостную составляющую реактивной мощности на базовой частоте и отфильтровывает гармоники. Фильтр гармоник рассчитан таким образом, чтобы обеспечить низкое полное сопротивление между фазой и землей или между фазами на соответствующей гармонической частоте. Таким образом, гармонический ток поступает в фильтр, а не в сеть. Обычно для каждой из требуемых гармонических частот предусмотрен отдельный фильтр. Для частот гармоник высшего порядка используется широкополосный фильтр. Выпускаемые фильтровые реакторы могут быть оснащены разгрузочными отводами для обеспечения точной настройки на требуемой частоте. Регулировка выполняется согласно требованиям заказчика.
СГЛАЖИВАЮЩИЕ РЕАКТОРЫ
Сглаживающие реакторы для частотно-регулируемых приводов, для асинхронных двигателей в нефте- и газодобыче, асинхронных двигателей шахтной вентиляции метрополитена, жилых зданий и т.д. (изготавливаются в модульном исполнении с установкой модулей по вертикали).
Сглаживающие реакторы для приводов постоянного тока прокатных станов с тиристорными преобразователями выполняются одностержневыми(без ярма) с планарной шихтовкой листов электротехнической стали, сечение стержня - шести- или восьмигранник. Крепление стержня производится стеклобандажом.
Сглаживающие реакторы для печей постоянного тока выполняются с магнитным сердечником, обмотки реактора подвергнуты методу вакуумного напорного импрегнирования, что дает высокую изоляционную, ударную и температурную стойкость. Сглаживающие реакторы производства Eximet Trafo могут успешно применяться вместо реакторов СРОС и РСС российского производства.
РЕЗОНАНСНЫЕ РЕАКТОРЫ
Серии реакторов резонансных цепей для сглаживания напряжения звена постоянного тока и снижения гармоник в звене постоянного тока.Резонансные реакторы для компенсации реактивной мощности соединяются с конденсаторами для формирования ряда резонансных цепей. Этот ряд резонансных цепей используется для компенсации индуктивной реактивной мощности. Резонансные цепи настроены на определенную резонансную частоту для достижения необходимой компенсации токов с содержанием гармоник.
ШУНТИРУЮЩИЕ РЕАКТОРЫ
Шунтирующие реакторы используются для компенсации емкостной реактивной мощности, генерируемой протяженными слабонагруженными линиями передач. Включение и выключение шунтирующих реакторов производится выключателями, а подсоединение обычно выполняется к третичной обмотке трансформатора. Изготавливаются реакторы по уровню напряжения до 36 кВ.
КОМПЕНСИРУЮЩИЕ РЕАКТОРЫ
ЕХIМЕТ Trafo
Компенсирующие (шунтирующие) реакторы наружной установки предназначены для работы в комплексе оборудования статических тиристорных компенсаторов реактивной мощности, предназначенных для оптимизации режимов работы электрических сетей с целью повышения пропускной способности и устойчивости линий электропередачи, стабилизации напряжения в сетях 6,10 и 35 кВ и узлах нагрузки, уменьшения потерь электроэнергии и повышения ее качества.
Трехфазная группа реакторов имеет присоединение фаз в треугольник и соединение фаз в звезду в зависимости от мощности измеряется в Мвар). По заказу реакторы могут быть изготовлены на требуемые мощности. Количество групп, подключаемых к третичной обмотке трансформатора, определяется его мощностью и требованиями энергосистемы. Коммутация групп (подключение, отключение) может осуществляться автоматически вакуумными выключателями. Подключение реакторов к третичной обмотке трансформатора, компенсируя зарядную мощность линий на стороне ВН, дополнительно и в большей степени (за счет реактанса трансформатора) нормализует напряжение на третичной обмотке. При питании собственных нужд подстанции от этих обмоток данное обстоятельство положительно влияет на уровень напряжения 0,4 кВ собственных нужд.
Реакторы поставляются в комплекте с изоляторами, что существенным образом уменьшает продолжительность и стоимость строительно-монтажных работ.
Компенсирующие реакторы изготавливаются также и с магнитопроводом («с железным ядром»).

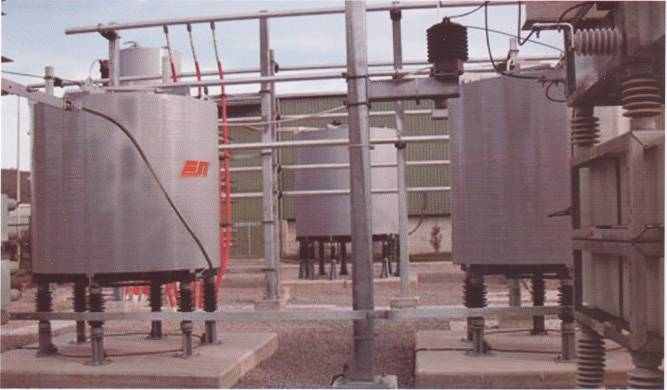

Реакторы 45 мвар ПС «Фарсала» (Греция)
ТРАНСФОРМАТОРЫ СИЛОВЫЕ МАСЛЯНЫЕ,НАПРЯЖЕНИЕМ ДО 35 кВ.
С РЕГУЛИРОВКОЙ ПОД НАПРЯЖЕНИЕМ СЕРИИ ТЕТ
EXIMET Trafo производит силовые масляные трансформаторы серии ТЕТ с регулированием напряжения под нагрузкой, которые предназначены для преобразования и регулирования напряжения в сетях 35 кВ (типы охлаждения ONAN и ONAF). Трансформаторы выпускаются с напряжением ВН 10,15,20,35 кВ (либо любым другим не более 35 кВ) и напряжением
НН 0,4;6,3;10;15 (либо любым другим до 35 кВ).Максимальная мощность производимых трансформаторов до 16 000 КВа. Для производства трансформаторов серии ТЕТ применяются регуляторы (РПН) с электрическим приводом производства MASCHINENFABRIK REINHAUSEN (Германия). Возможно также производство трансформаторов с ручным приводом переключателя ответвлений (регулировка при отсутствии напряжения).
Трансформаторы ТЕТ с успехом замещают аналогичную продукцию российских заводов изготовителей - трансформаторы ТМН. При этом имеют более компактные габариты и меньшую массу, а также умеренную цену. Трансформаторы ТЕТ соответствуют всем европейским и российским нормам и техническим условиям. Имеется российский сертификат.
| Мощность М(ONAN) | Мощность Д(ONAF) | Габаритные размеры, мм | Полная масса | Масса масла |
| МВА | МВА | длина ширина высота | кг | кг |
| 3,15 | 4,5 | 2450 2000 2500 | 7500 | 1500 |
| 4 | 6 | 2500 2000 2550 | 8500 | 1550 |
| 5 | 7,5 | 2550 2100 2700 | 9800 | 1800 |
| 6,3 | 9,5 | 2600 2200 2800 | 11000 | 2200 |
| 8 | 12 | 2800 2300 3000 | 13000 | 2600 |
| 10 | 15 | 3000 2400 3100 | 16000 | 3000 |
| 12,5 | 20 | 3300 2600 3200 | 19000 | 3400 |
| 16 | 25 | 3500 2800 3400 | 24000 | 4000 |
Силовой трансформатор Силовой трансформатор 12,5 МВа 24/6,3 кВ
10 мва 36/6,3 кв
Силовой трансформатор 16 МВа 36/6,3 кВ
ТРАНСФОРМАТОРЫ МАСЛЯНЫЕ РАСПРЕДЕЛИТЕЛЬНЫЕ ГЕРМЕТИЧНЫЕ TDT
(И С РАСШИРИТЕЛЕМ)
Технические данные:
- мощность 25-3150 КВа;
- номинальное напряжение ВН: 6-35 кВ;
- регулирование напряжения без возбуждения:
±2Х2,5°/о;
- номинальное напряжение НН:0,4-10 кВ
(либо иное необходимое);
- частота сети: 50/60 Гц;
- группа соединения: Y /Y-O,Yznl,Dyn11
(стандартное);
- охлаждение:ОNАN.
Трансформаторы отвечают нормам:
IEC 60076,CSN EN 60076.
Распределительные масляные трансформаторы могут изготавливаться как в герметичном исполнении, так и в исполнении с расширительным баком. Материал, применяемый для изготовления обмоток, - медь. Благодаря гибкому подходу возможно изготовление трансформаторов с самыми различными сочетаниями напряжения ВН и НН, а также трансформаторов с несколькими обмотками НН (расщепленные). В качестве жидкого диэлектрика, помимо масла, может использоваться негорючий экологически безопасный гель. Мы производим также трансформаторы с пониженным уровнем потерь.
Трансформаторы могут дополнительно укомплектовываться газовыми реле, электроконтактными термометрами, кабель-боксами, специальными кабельными разъёмами и др.

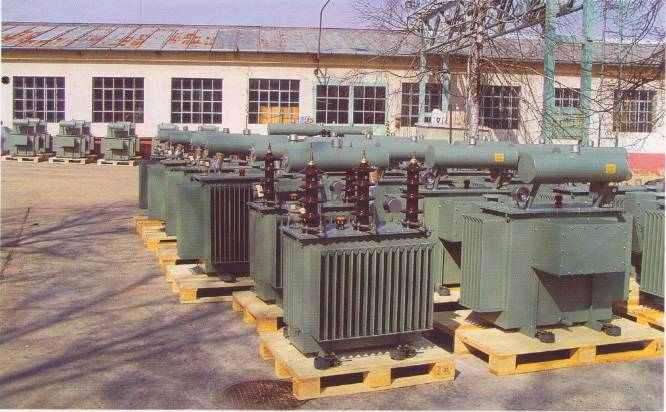

ТРАНСФОРМАТОРЫ МАСЛЯНЫЕ РАСПРЕДЕЛИТЕЛЬНЫЕ ГЕРМЕТИЧНЫЕ TDT
(И С РАСШИРИТЕЛЕМ)

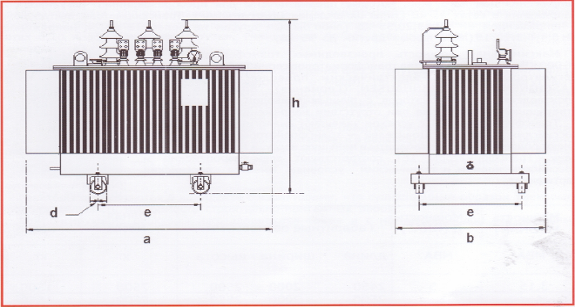

| Мощность | Потеря | Uk | Размеры (мм) | Масса (кг) | ||||||
| КВа | Ро (Вт) | Рк (Вт) | °/о | а | b | h | а | д | Масло | Всего |
| 25 | 150 | 700 | 4 | 780 | 460 | 1120 | 360 | 100 | 70 | 320 |
| 50 | 190 | 1100 | 4 | 790 | 460 | 1165 | 360 | 100 | 85 | 350 |
| 63 | 225 | 1300 | 4 | 800 | 550 | 1175 | 360 | 125 | 95 | 420 |
| 100 | 320 | 1750 | 4 | 920 | 600 | 1200 | 520 | 125 | 130 | 550 |
| 125 | 380 | 2000 | 4 | 1000 | 620 | 1240 | 520 | 125 | 135 | 650 |
| 160 | 460 | 2350 | 4 | 1000 | 620 | 1240 | 520 | 125 | 150 | 720 |
| 200 | 550 | 2800 | 4 | 1035 | 630 | 1270 | 520 | 150 | 180 | 820 |
| 250 | 650 | 3250 | 4 | 1120 | 740 | 1375 | 520 | 125 | 220 | 1100 |
| 315 | 780 | 3850 | 4 | 1130 | 745 | 1385 | 520 | 125 | 230 | 1160 |
| 400 | 930 | 4600 | 4 | 1360 | 830 | 1560 | 670 | 125 | 280 | 1450 |
| 500 | 1100 | 5500 | 4 | 1400 | 875 | 1590 | 670 | 125 | 360 | 1700 |
| 630 | 1300 | 6500 | 6 | 1560 | 960 | 1600 | 670 | 125 | 415 | 1950 |
| 800 | 1500 | 9000 | 6 | 1570 | 995 | 1610 | 670 | 125 | 450 | 2130 |
| 1000 | 1700 | 10500 | 6 | 1760 | 1090 | 1815 | 820 | 150 | 580 | 2750 |
| 1250 | 2200 | 14000 | 6 | 1850 | 1140 | 1930 | 820 | 150 | 680 | 3330 |
| 1600 | 2600 | 16000 | 6 | 1950 | 1250 | 2100 | 820 | 150 | 850 | 4200 |
| 2000 | 3000 | 19000 | 6 | 2600 | 1610 | 2180 | 1070 | 200 | 980 | 5000 |
| 2500 | 3800 | 24500 | 6 | 2750 | 1780 | 2310 | 1070 | 200 | 1170 | 5900 |
C
УXИE ТРЕХФАЗНЫЕ ТРАНСФОРМАТОРЫ Ехiмеt Trаfо С ЛИТОЙ ИЗОЛЯЦИЕЙ СЕРИИ-ТDRТехнические данные:
Мощность 100-10 000 КВа;
номинальное напряжение ВН: 6-35 кВ;
регулирование напряжения без возбуждения: ±2x2,5°/о;
номинальное напряжение НН: 0,400-15 кВ;
частота сети: 50/60 Гц;
группа соединения: Dyn11(стандартное) либо любое другое;
класс изоляции: F (155 °С).
Охлаждение - AN (естественное воздушное) или ANAF (воздушное с принудительной циркуляцией воздуха).
Степень защиты - IP00 (IР20-IP54).
Нормы:
IEC 60076, CSN EN 60076.
Принадлежности: тепловые датчики;
мониторинг температуры; виброгасители.

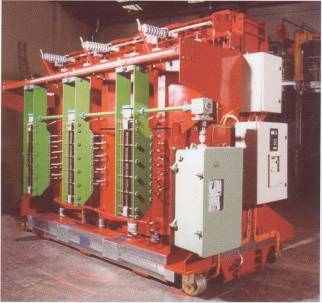

Сухой трансформатор
с литой изоляцией 9600 КВа 22/0,66 кВ
(применен РПН пр-ва Maschinenfabrik Reinhausen)
ПЕЧНЫЕ TРAНCФOРMATOРЫ («Завод Трансформаторов в Жихлине»-Польша)
МАСЛЯНЫЕ ТРЕХФАЗНЫЕ, С РЕГУЛИРОВКОЙ НАПРЯЖЕНИЯ ПОД НАГРУЗКОЙ И ПРИ ОТКЛЮЧЕННОМ НАПРЯЖЕНИИ
* Оснащены указателем уровня масла, дисковым контактным термометром, термометром сопротивления, максимальным термометром, газовым реле, предохранительным клапаном и увлажнителем воздуха.
В трансформаторах с водно-масляным дополнительно имеются: насос для масла, охладитель масла, фильтр масла, реле течения воды и масла, манометры для измерения давления воды и масла, термометры для измерения температуры воды и масла на впуске и выпуске охладителя;
* Для температуры окружающей среды от -25 до + 40°С;
* Для работы внутри помещений и на открытом воздухе на высоте до 1 000 м н.у.м.;
* В соответствии со стандартом PN-EN 60076-1;
* Для кабельных присоединений, оснащенные разъемами входа-выхода (ELASTIMOLD, PFISTERER и т.п.);
* С другими видами защиты;
* На салазках;
* Для сухого тропического климата ТА или влажного тропического климата ТН;
* Оснащены измерительными трансформаторами тока;
* Изготавливаются в соответствии с пожеланиями и по согласованию с Клиентом;
* Собираются вручную из холоднокатаных трансформаторных железных пластин, покрытых неорганической изоляцией с низкими потерями, железные пластины сердечника со снятыми фасками по системе STEP-LAP;
* Обмотки выполнены из электролитной меди;
* Пределы мощности трансформагоров-200-50 000 кВА;
* Напряжения питания до 115 кВ;
* Частота - 50 или 40 Гц;
* Регулировка напряжения под напряжением или при отключенном напряжении (пределы регулировки согласовываются с Клиентом);
* В части трансформаторов применены печные дроссели, и в зависимости от мощности дроссели встроены во внутрь кожуха трансформатора или являются отдельными единицами;
* Два двигательных привода, если трансформатор имеет встроенный дроссель, один - для переключателя
регулировки напряжения, второй - для отключения дросселя, а также один переключатель для регулировки тока дросселя с ручным приводом. Для совместной работы с отдельными дросселями трансформаторы имеют только один двигательный привод для переключателя ответвлений. Двигательные приводы приспособлены к дистанционному управлению и имеют дистанционный указатель номера ответвления;
* Дроссели оснащены переключателем для регулировки напряжения при отключенном напряжении;
* Трансформаторы меньшей мощности имеют охлаждение ONAN, обеспечиваемое кожухом, оснащенным жестяными радиаторами, большие единицы выполнены с водно-масляным охлаждением и имеют установленные насосы и масляно-водные радиаторы;
* Шасси с колесиками, переставляемыми на продольное или поперечное направление езды.
