ПРИЛОЖЕНИЕ 63

ПРИМЕР МЕТОДИКИ ПРОВЕДЕНИЯ КОНТРОЛЬНЫХ И ПРИЕМОЧНЫХ ИСПЫТАНИЙ АНКЕРОВ

Контрольные испытания анкеров

1. Контрольные испытания анкеров следует выполнять статическими ступенчато возрастающими выдергивающими нагрузками. Величина возрастания нагрузки на каждой ступени должна, как правило, составлять 1/10 максимальной испытательной нагрузки.

2. Перемещения оголовка анкера следует измерять с точностью 0,01 мм через 1; 3; 5; 7,5; 10,5; 15; 21; 30; 42 и 60 мин с момента достижения номинальной нагрузки ступени.

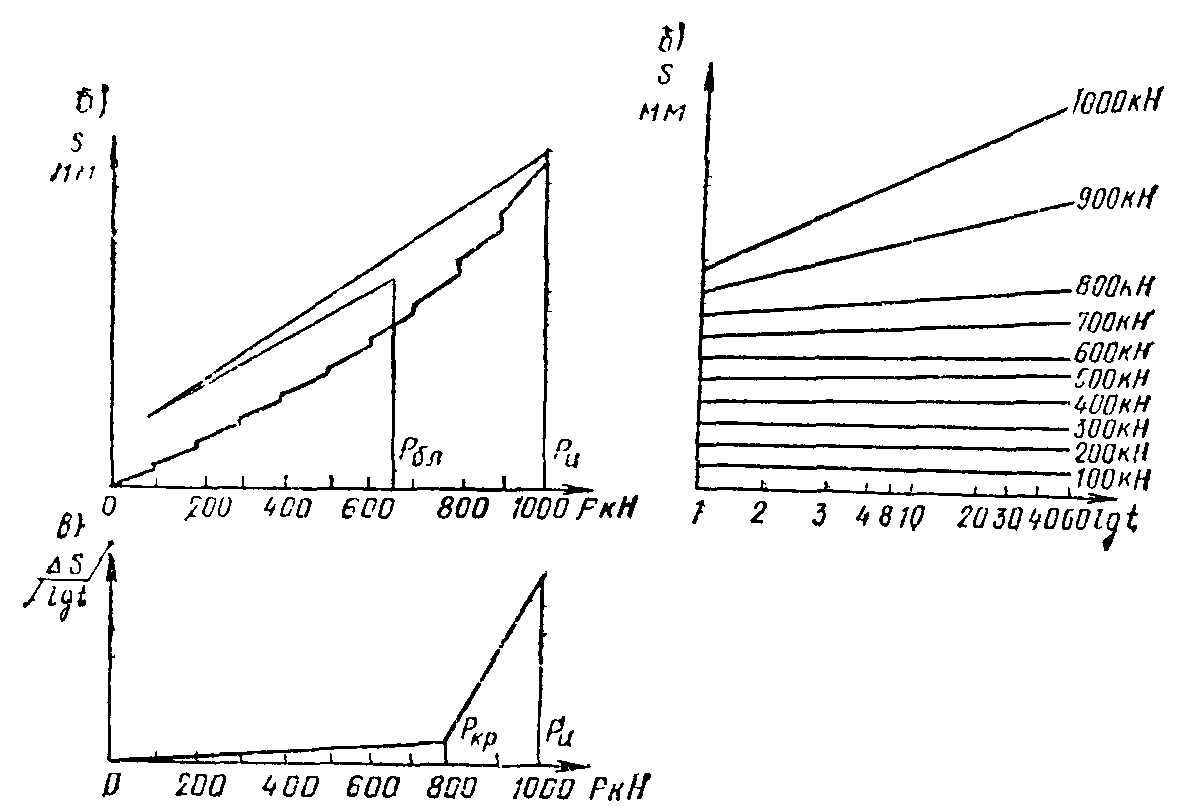

Рис. 1. Контрольные испытания анкеров

а - график S = f(P); б - график S = f(lg t); в - график ΔS / lg t = f(P)

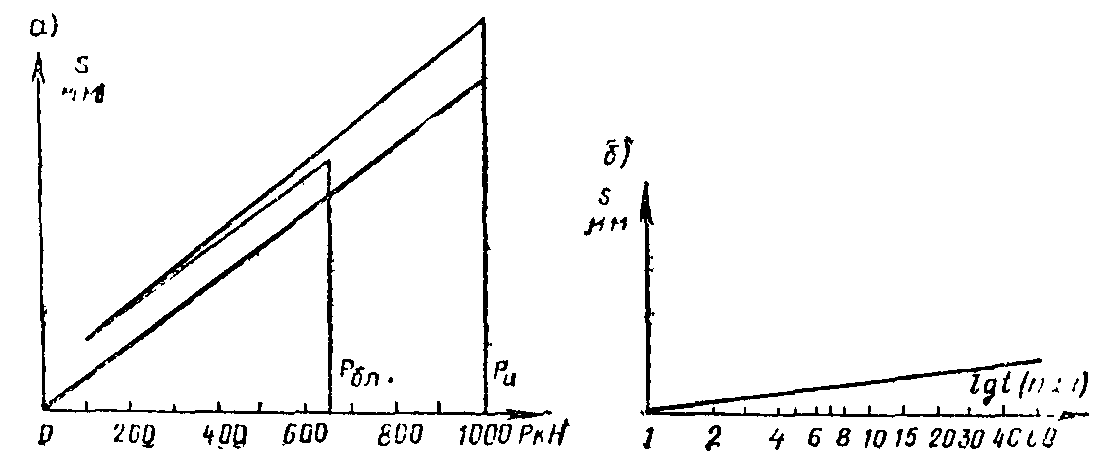

Рис. 2. Приемочные испытания анкеров

а - график S = f(P); б - график S = f(lg t)

3. После выдержки на максимальной испытательной нагрузке необходимо произвести разгрузку до первой ступени нагружения и после натяжения анкера усилием, равным блокировочной нагрузке, закрепить его на конструкции.

4. По результатам испытаний необходимо построить графики S = f(p); S = f(lg t) и ΔS / lg t = f(p), по которым следует устанавливать величину критической нагрузки P_кр (рис. 1).

5. Анкер следует считать пригодным к эксплуатации, если удовлетворяется условие

(P_и / Р_кр)_к ≤ (Р_и / Р_кр)_пр,

где (Р_и/Р_кр)_к - отношение максимальной испытательной к критической нагрузке в контрольных испытаниях; (Р_и/Р_кр)_пр - отношение испытательной к критической нагрузке, задаваемое в проекте на основании пробных испытаний опытных анкеров.

Приемочные испытания

6. После выдержки на максимальной испытательной нагрузке с соблюдением требований п. 2 необходимо произвести разгрузку до первой ступени нагружения и после натяжения анкера усилием, равным блокировочной нагрузке Р_бл, закрепить его на конструкции.

7. По результатам испытаний необходимо построить графики S = f(P) и S = f(lg t) (рис. 2).

8. Ликер следует считать пригодным к эксплуатации, если: при выдержке на максимальной испытательной нагрузке в течение 60 мин наступает стабилизация перемещений, т.е. приращение перемещений (п. 2) в двух последовательных интервалах времени составляет 0,01 мм и менее,

удовлетворяется условие

(Σ S)_прием < (ΣS)_к,

где (ΣS_прием) - общая величина перемещений оголовка анкера и приемочных испытаниях; (ΣS)_к - общая величина перемещений оголовка анкера в контрольных испытаниях.

9. Решение по анкерам, когда не соблюдаются требования п. 4 и 8, должно быть принято проектной организацией.

ПРИЛОЖЕНИЕ 64 Наименование строительной организации _________________________________________________________________________________ Объект _______________________________________________________________________________________________________________ СВОДНАЯ ВЕДОМОСТЬ УСТАНОВЛЕННЫХ АНКЕРОВ (с № по № ) Начало ____________________________________ Окончание _________________________________________ Тип испытаний - контрольные ________________ Типы анкеров _______________________________________ № 1 ________________________________________ № 2 ________________________________________ № 3 ________________________________________ № анкеров Тип анкера Дата изготовления Дата испытания Отметка устья скважины (ярус) Глубина скважины, м Диаметр скважины, мм Угол наклона к горизонту, град Наименование грунтов в пределах рабочей части - заделки анкера Вид антикоррозионной защиты Длина анкера, м Длина тяги, м Общая Рабочая часть - заделка Свободная часть Общая Заделка Свободная длина 1 2 3 4 5 6 7 8 9 10 11 12 13 Продолжение прил. 64 Материал тяги Количество закачанного раствора Вид обоймы Расчетная нагрузка Р, кН Испытательная нагрузка Ри, кН Блокировочная нагрузка Рбл, кН Фазы инъекции 1-я 2-я 3-я Всего закачано В:Ц Объем В:Ц Объем В:Ц Объем 14 15 16 17 18 19 20 21 22 23 24 25 Продолжение прил. 64 Перемещения анкера во времени на ступенях нагрузки Ри / Ри, см Общее перемещение анкера, см Критическая нагрузка Ркр, кН (Ри / Ркр) (Ри / Ркр) проектное Примечание 0,1 0,2 0,3 0,4 0,5 0,6 0,7 0,8 0,9 1,0 26 27 28 29 30 31 32 33 34 35 36 37 38 39 40
