ПРИЛОЖЕНИЕ 7

Наименование строительной организации _______________________________________ Объект ____________________________________________________________________ ЖУРНАЛ РАБОТ ПО ГЛУБИННОМУ УПЛОТНЕНИЮ ВОДОНАСЫЩЕННОГО ПЕСЧАНОГО ОСНОВАНИЯ Глубина уплотнения __________ Оборудование для уплотнения песчаного грунта ____ Вид песчаного грунта _________ Оборудование для водонасыщения песка __________ Уровень грунтовых вод _______ Размер сетки уплотнения ________________________ Дата, смена Планировочная отметка, м № точек Количество воды, подаваемой для насыщения грунта, м3 Глубина погружения уплотнителя, м Продолжительность цикла, мин Объем уплотненного за смену грунта, м3 Исполнитель (Ф. И. О.) рыхления уплотнения при рыхлении при уплотнении при рыхлении при уплотнении 1 2 3 4 5 6 7 8 9 10 11 Примечания: 1. Гр. 3, 6, и 8 заполняют при уплотнении песчаного грунта с предварительным рыхлением. 2. Гр. 5 заполняют при уплотнении песчаного грунта с искусственным водонасыщением. Прораб (подпись) ________________ Мастер (подпись) _________________

ПРИЛОЖЕНИЕ 8

ТРАМБОВАНИЕ ДЛЯ ПОВЕРХНОСТНОГО УПЛОТНЕНИЯ ПРОСАДОЧНЫХ ГРУНТОВ

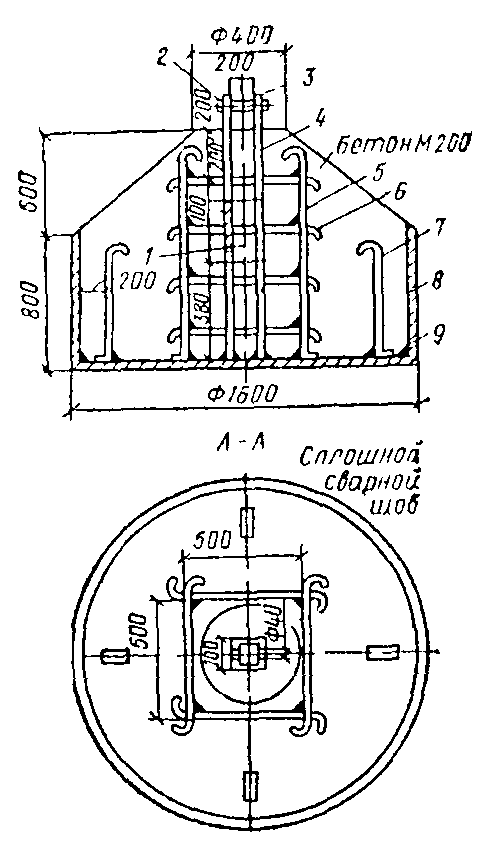

Конструкция железобетонной трамбовки диаметром 1,6 м, массой 4,5 т

1 - металлическая накладка толщиной 10 мм; 2 - болт диаметром 38 мм; 3 - шайба диаметром 60 мм; 4 - металлические пластины (концы приварить к металлическому листу) толщиной 20 мм; 5-7 - арматурные стержни диаметром 16 мм; 8 - металлический лист толщиной 10 мм; 9 - металлический лист толщиной 20 мм. Толщина сварных швов 6 мм

ПРИЛОЖЕНИЕ 9

ТЕХНОЛОГИЧЕСКАЯ КАРТА ПРОИЗВОДСТВА РАБОТ ПО ПОВЕРХНОСТНОМУ УПЛОТНЕНИЮ ГРУНТОВ

Технологическая карта производства работ по поверхностному уплотнению грунтов

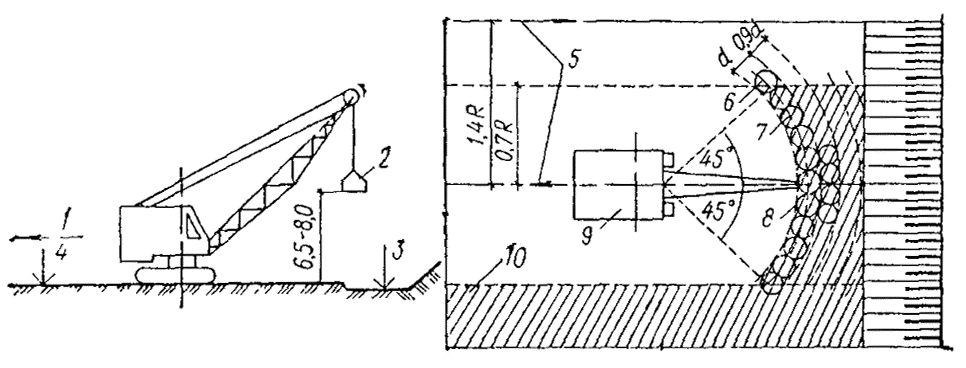

1 - направления движения крана; 2 - железобетонная трамбовка; 3 - проектная отметка; 4 - отметка дна котлована перед трамбовкой; 5 - направление рабочего кода и ось движения крана; 6 - первый цикл (два удара); 7 - второй цикл (два удара); 8 - полоса, уплотняемая с одной стоянки крана; 9 - стоянка крана через 0,9d; 10 - уплотненный грунт

ПРИЛОЖЕНИЕ 10

ЖУРНАЛ ПРОИЗВОДСТВА РАБОТ ПО ВЫТРАМБОВЫВАНИЮ ЩЕБНЯ В ДНО КОТЛОВАНА Объект (здание) _____________________________________________________________ Наименование организации ___________________________________________________ Начало производства работ ___________________________________________________ Окончание работ ____________________________________________________________ Глубина заложения фундаментов ______________________________________________ Размер трамбовки ___________________________________________________________ Масса трамбовки ____________________________________________________________ Высота сбрасывания _________________________________________________________ Марка механизма ___________________________________________________________ № захватки (секции) № котлована Глубина котлована, м Состояние стенок котлована Засыпка щебня Примечание первая вторая третья высота, м количество ударов высота, м количество ударов высота, м количество ударов 1 2 3 4 5 6 7 8 9 10 11 Представитель исполнителя работ ____________________ (подпись) Представитель лаборатории _________________________ (подпись)
