| Автономная установка пожаротушения АУП - 01Ф Установка АУП-01Ф предназначена для тушения газовым огнетушащим веществом пожаров класса А2, В и электрооборудования, находящегося под напряжением. Применение установки рекомендуется для локальной противопожарной защиты серверного оборудования, оборудования связи, приборных и электротехнических шкафов, шкафов с горючими жидкостями, шкафов хранения ценных бумаг, прочего электронного и технологического оборудования, а также других подобного типа объектов. Преимущества использования АУП-01Ф: 1) Простота монтажа и локальность действия обеспечивает минимум затрат на организацию системы газового пожаротушения, по сравнению с защитой всего объема. 2) Минимизация ущерба из-за высокой скорости ликвидации возгорания, т.к. огнетушащее вещество подается непосредственно в объем, в котором оно произошло. 3) Возможность обеспечения защиты оборудования в присутствии персонала при соблюдении соответствующих мер предосторожности. 4) Надежность и энергонезависимость. Установка может применяться независимо от наличия и состояния средств автоматической пожарной сигнализации и источников электроснабжения. 5) Обеспечение защиты оборудования в тех помещениях, где невозможно применить объемное пожаротушение (нет возможности создать герметизацию помещения, сложные системы вентиляции и кондиционирования). 6) Газовое огнетушащее вещество является озонобезопасным и не наносит вреда окружающей среде. 7) Используемое газовое огнетушащее вещество не приносит ущерба защищаемому оборудованию. СКБ “Тензор” выпускает 3 модификации автономной установки пожаротушения: АУП-01Ф-01, АУП-01Ф-02 и АУП-01Ф-03. В состав установки каждой из модификаций входит баллон с запорным устройством, индикатором давления, сифонной трубкой (модуль) и подключённый к запорному устройству сенсорный рукав “FireTrace”. Установка может комплектоваться сигнализатором давления, подключаемым к прибору контроля и управления. В установке применяется газовое огнетушащее вещество (ГОТВ) - Хладон 227еа, находящееся под давлением газа вытеснителя (азота). |  Автономная установка АУП-01Ф-01-1  Автономная установка АУП-01Ф-02-1-C | ||||||||||||||||||||||||||||

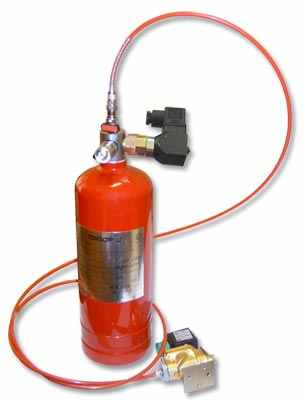

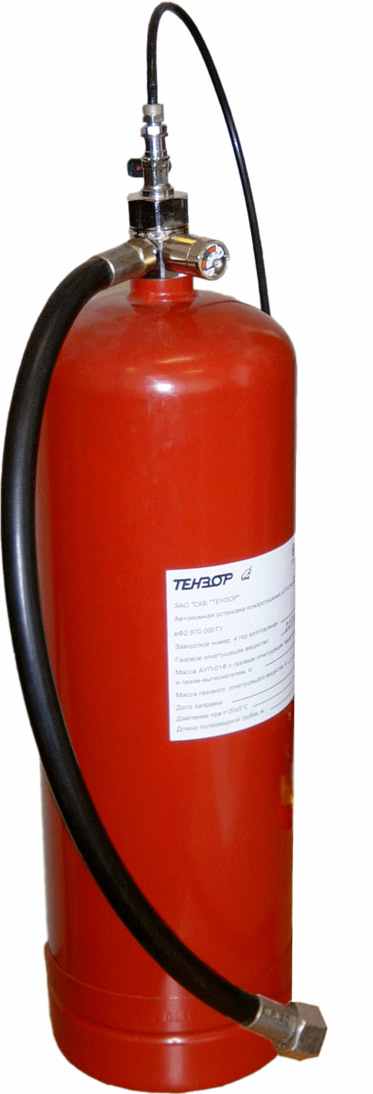

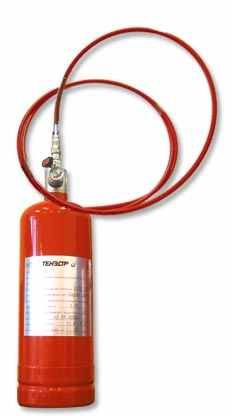

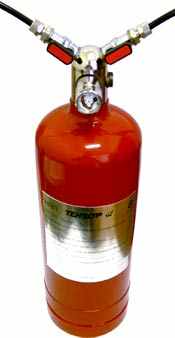

| Принцип действия установки АУП-01Ф-01 и АУП 01Ф-02 В модификациях АУП-01Ф-01 и АУП-01Ф-02 применяется баллон с ГОТВ объемом 2,3 литра. Сенсорный рукав “FireTrace” прокладывается в защищаемом объёме в местах возможных возгораний и, как следствие, повышения температуры. При нагреве сенсорного рукава "Fire Trace" до температуры 110–120°С, стенка рукава в месте нагрева размягчается и разрывается с образованием отверстия, диаметром 4 - 6 мм в виде форсунки, через которую ГОТВ поступает в защищаемый объем. В модификации АУП-01Ф-02 электромагнитный клапан, размещенный на конце трубки подключается к прибору контроля и управления, обеспечивающего выдачу управляющего сигнала на электромагнитный клапан при раннем срабатывании дымовых пожарных извещателей, размещенных в защищаемом объеме. При обнаружении дыма пожарными извещателями до момента вскрытия сенсорного рукава "Fire Trace", установка срабатывает по традиционному для автоматических установок газового пожаротушения алгоритму, при этом газ выпускается через распылитель. Обе модификации имеют вариант исполнения для двух направлений защиты. Принцип действия установки АУП-01Ф-03 АУП-01Ф-03 состоит из баллона объемом 10 литров, запорно-пускового устройства (ЗПУ), к которому подключен через запорный кран сенсорный рукав “FireTrace”, и распределительного трубопровода с распылителями. В нормальном состоянии сенсорный рукав “FireTrace” находится под давлением. Пуск установки происходит при возникновении возгорания и нагреве сенсорного рукава “FireTrace” до температуры 110 - 120°С. При разрыве рукава, давление падает, происходит срабатывание ЗПУ и ГОТВ подается в защищаемый объем через распределительный трубопровод. В данной модификации сенсорный рукав “FireTrace” выполняет лишь функцию обнаружения и управления. Установка может комплектоваться электромагнитным клапаном, подключаемым к прибору контроля и управления, обеспечивающему выдачу управляющего сигнала на него при срабатывании дымовых пожарных извещателей, размещающихся в защищаемом объёме. Также, возможно применение устройства ручного пуска, которое устанавливается на конце рукава «FireTrace». Для контроля срабатывания установка может иметь в своём составе сигнализатор давления, подключаемый к прибору контроля. |  Автономная установка АУП-01Ф-02-2  Автономная установка АУП-01Ф-03 | ||||||||||||||||||||||||||||
| Варианты исполнения устройства АУП-01Ф | |||||||||||||||||||||||||||||
| |||||||||||||||||||||||||||||

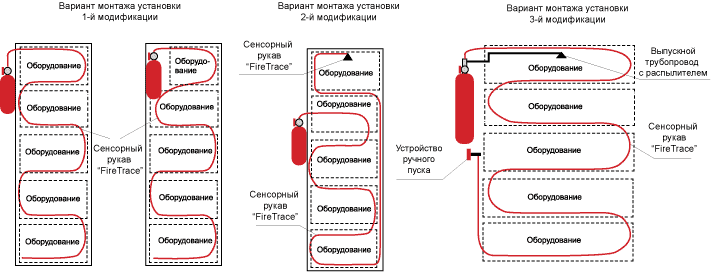

| Монтаж установки АУП-01Ф Модуль с ГОТВ может быть размещён либо внутри защищаемого объема, либо в близости от него, например на внешней стенке шкафа. При монтаже установки необходимо соблюдать инструкции по безопасности, по возможности обеспечить отключение электропитания. Монтаж установки АУП-01Ф выполняет производитель данного оборудования, либо персонал заказчика, прошедший обучение на нашем предприятии. | |||||||||||||||||||||||||||||
 | |||||||||||||||||||||||||||||
