Научно-популярное издание


Д.И.АТАЕВ, В.А.БОЛОТНИКОВ


ПРАКТИЧЕСКИЕ СХЕМЫ

ВЫСОКОКАЧЕСТВЕННОГО ЗВУКОВОСПРОИЗВЕДЕНИЯ


© Издательство «Радио и связь», 1986

ПРЕДИСЛОВИЕ

Высококачественное воспроизведение звука получило всеобщее призна­ние за естественность звучания и возможность получения точного представле­ния о музыкально-эстетическом качестве прослушиваемого произведения в до­машних условиях.

Современные устройства звуковоспроизведения представляют собой слож­ный комплекс, состоящий из ряда автономных систем (акустические системы, источники звуковых сигналов, системы усиления сигналов и т. п.), которые непрерывно совершенствуются. Одно из центральных мест в этом комплексе за­нимает электронный усилитель звуковых сигналов. Усилитель состоит из отдель­ных функциональных узлов, таких как: предусилитель с частотной коррекцией, фильтры, нормирующие усилители, квадрафонические декодеры, оконечные ли­нейные усилители и т. д. Каждый из этих узлов имеет самостоятельное зна­чение и характеризуется своими показателями качества, влияющими на качест­во всего усилителя в целом.

Тонкого ценителя высококачественного звуковоспроизведения всегда инте­ресуют схемы практических устройств, позволяющих получить большую выход­ную мощность при едва заметных искажениях и малых уровнях шумов и тем самым создать аппаратуру с хорошими техническими и эксплуатационными ха­рактеристиками. Предлагаемая книга посвящена практическим вопросам пост­роения отдельных функциональных узлов электронных усилителей высшего класса.

Из большого многообразия схем функциональных узлов канала усиления, опубликованных в зарубежных журналах за период с 1970 по 1984 г., а также разработанных авторами, в книге приведены наиболее перспективные, имею­щие четкие различительные признаки и обеспечивающие весьма высокие показа­тели. Схемы, заимствованные из зарубежных публикаций, пересчитаны, дора­ботаны с учетом принципа совместимости и экспериментально проверены на оте­чественной элементной базе.

Приведенные схемы позволяют создать полный усилитель звуковой частоты с техническими характеристиками, удовлетворяющими требованиям современ­ных Hi — Fi устройств (частотный диапазон не менее 20 Гц... 20 кГц, коэффи­циент гармоник меньше 0,1%, отношение сигнал-шум больше 60 дБ). Каждая схема снабжена таблицей технических характеристик, полученных в результате испытаний. Если получение высоких технических характеристик для отдельных узлов зависит от конструктивной компоновки схемы, то для таких узлов вме­сте с электрической схемой приводится чертеж печатной платы.

В основу изложения материала книги положен следующий принцип. Элект­рическая схема канала усиления звуковых сигналов разбита на девять основ­ных функциональных узлов, каждый из которых выполняет завершенные функ­ции и имеет минимальное число взаимны:; связей. Функциональные узлы выполняются в виде завершенных конструктивных модулей. Для каждого узла номинальное входное напряжение, входное и выходное сопротивления унифи­цированы таким образом, чтобы обеспечить их электрическую совместимость.

Для получения конструктивной совместимости модулей разводка цепей свя­зи узлов унифицирована, т. е. разводка однотипных сигналов (питание, общего провода, вход, выход и т. п.) выполнена и маркирована одинаково.

Практическая направленность книги определила некоторые особенности из­ложения материала. Так, описание принципов построения схем и работы уст­ройств базируется только на чисто качественных представлениях. Приводимые формульные соотношения даются без выводов, но с пояснениями их использо­вания на практике.

Книга содержит практические схемы функциональных узлов и рекомендации по достижению высоких показателей качества для отдельных функциональных узлов и всего усилительного тракта в целом. Она может быть полезна широ­кому кругу квалифицированных радиолюбителей и радиоспециалистоз, разра­батывающих высококачественную бытовую и профессиональную звуковоспро­изводящую аппаратуру.


Отзывы о книге просим направлять по адресу: 101000 Москва, Почтамт, а/я 693, издательство «Радио и связь».


ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ПОКАЗАТЕЛИ И ХАРАКТЕРИСТИКИ УСИЛИТЕЛЕЙ ЗВУКОВОСПРОИЗВЕДЕНИЯ

ОБЩИЕ СВЕДЕНИЯ

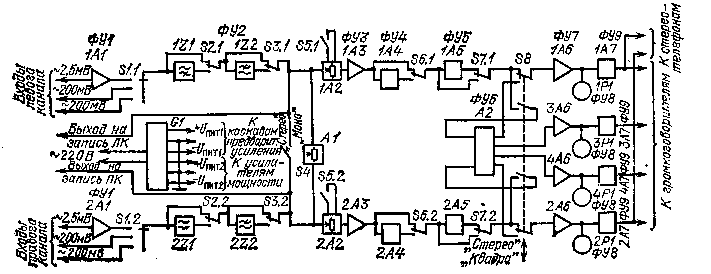

Современные усилители, применяемые для высококачественного зву­ковоспроизведения, представляют собой сложное радиоэлектронное устройство, состоящее из последовательно включенных функционально завершенных узлов. Структурную схему современного усилителя высококачественного звуковоспро­изведения (УВЗ) можно представить в виде совокупности различных модулей, представляющих собой функционально законченные части усилительного уст­ройства (рис. 1). К ним относятся селекторы входных сигналов, предусилите-лн-корректоры, микрофонные усилители, фильтры, регуляторы громкости и ба­ланса, шумоподавители, регуляторы тембра, квадрапреобразователи, усилители мощности, источники питания и различные узлы автоматики. В дальнейшем эти модули условимся называть функциональными узлами (ФУ). Они обеспечи­вают селекцию сигналов многих первичных источников (микрофонов, электро­фонов, магнитофонов, тюнеров и т. п.), корректируют частотные характеристи­ки отдельных источников звуковых сигналов, нормируют уровни сигналов, от­деляют полезный сигнал от сопутствующих мешающих составляющих, регули­руют уровень и тембр звука, усиливают мощность сигналов, а также выполня­ют ряд других функций.
