Практикум девятый

УСИЛИТЕЛЬ ВЧ


Продолжаем разговор о транзисторном приемнике прямого усиления, начатый еще на седьмом практику­ме. Соединив тогда детекторный приемник с однокаскад-ным усилителем НЧ, ты тем самым превратил их в при­емник 0-V-1. Потом собрал однотранзисторный рефлекс- ный приемник, а на предыдущем практикуме добавил к нему двухкаскадный усилитель НЧ — получился приемник 1-V-3. Теперь попробуй добавить к нему каскад предва­рительного усиления модулированных колебаний высо­кой частоты (ВЧ), чтобы он стал приемником 2-V-3. Чув­ствительность в этом случае будет достаточной для при­ема на магнитную антенну не только местных, но и от­даленных радиовещательных станций.

Что потребуется для такого однокаскадного усилите­ля ВЧ? В .основном — маломощный высокочастотный транзистор любой из серий П401...П403, П416, П422, ГТ308, лишь бы он был исправным, несколько конденса­торов, резистор и кольцо из феррита марки 600НН с внешним диаметром 8... 10 мм. Коэффициент h_21Э тран­зистора, может быть в пределах 50...100. Использовать транзистор с большим статическим коэффициентом пе­редачи тока не следует — опытный усилитель будет скло­нен к самовозбуждению.

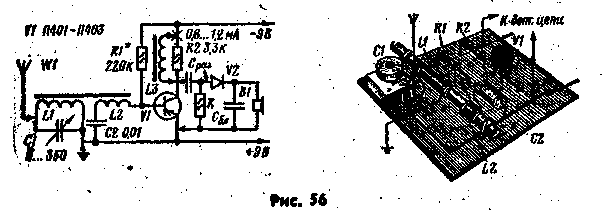

Принципиальная схема усилителя изображена на рис. 56. Собственно усилитель образуют только транзистор V1 и резисторы R1, R2. Резистор R2 выполняет роль нагрузки, а базовый резистор R1 определяет ре­жим работы транзистора. Коллекторной нагрузкой тран­зистора может быть дроссель высокой частоты — такой же, как в рефлексном приемнике.



Настраиваемый контур L1C1 и катушка связи L2 от­носятся к входной цепи, конденсатор С2 — разделитель­ный. Эта часть — точное повторение входной части уже испытанного тобой приемника. Конденсатор С_раз, рези­стор R, диод V2, телефоны В1 с блокирующим их конденсатором Сбл образуют детекторную цепь, необ­ходимую для проверки усилителя.

Как работает такой усилитель? Принципиально так же, как однокаскадный усилитель НЧ. Только усиливает он колебания не звуковой частоты, как тот усилитель, а мо­дулированные колебания высокой частоты, поступающие к нему с катушки связи L2. Высокочастотный сигнал, усиленный транзистором, выделяется на нагрузочном ре-зисторе R2 (или другой коллекторной нагрузке) и может быть подан на вход второго каскада для дополнительно­го усиления или к детектору для преобразования его в низкочастотный сигнал.

Детали усилителя смонтируй на временной (картон­ной) плате, как показано справа на рис. 56. Сюда же перенеси и соедини с усилителем детали входного кон­тура (L1C1) и катушку связи (L2) приемника. Не забудь включить в цепь катушки связи разделительный конден­сатор С2. Подключи батарею напряжением 9 В и, под­бирая базовый резистор R1, установи коллекторный ток транзистора в пределах 0,8...1,2 мА. Не забудь: сопро­тивление базового резистора должно быть тем боль­ше, чем больше статический коэффициент передачи тока транзистора (номинал этого резистора, указанный на схеме, Соответствует коэффициенту h_21Э транзистора около 50).

Теперь на отдельной небольшой картонке смонти­руй детекторную цепь, соединив последовательно теле­фоны B1 с блокировочным конденсатором Сбл емкостью 2200..3300 пФ, точечный диод V2 любой серии и разде­литель ныу конденсатор С_раз емкостью 3300...6800 пФ, Сопротивление резистора R может быть 4,7...6,8 кОм. Эту цепь включи между коллектором и эмиттером тран­зистора, то есть к выходу усилителя, а к входному конту­ру L1C1 подключай наружную или комнатную антенну и, конечно, заземление. При настройке входного контура на волну местной радиостан­ции ее высокочастотный сиг­нал будет усилен транзисто­ром VI, продетектирован диодом V2 и преобразован телефонами В1 в звук. Рези­стор R в этой цепи необхо­дим для нормальной работы детектора. Без него телефо­ны будут звучать тише и с искажениями звука.




Дня следующего опыта с усилителем ВЧ нужен вы­сокочастотный понижающим трансформатор (рис. 57). Намотай его на кольце из феррита марки 600НН (таком же, как сердечник высокочастотного дросселя рефлекс­ного каскада приемника). Его первичная обмотка L3 должна содержать 180..200 витков провода ПЭВ или ПЭЛ 0,1...0,12, а вторичная L4 60...80 витков такого же проводе.

Обмотку L3 высокочастотного трансформатора вклю­чи в- коллекторную цепь транзисторе вместо нагрузоч­ного резисторе, а к его обмотке L4 подключи такую же детекторную цепь, как к в предыдущем опыте, но без разделительного конденсатора и резистора, которые сейчас не нужны. Как теперь звуча? телефоны? Громче. Объясняется это лучшим, чем в первом опыте, согласо­ванием выходного сопротивления усилителя и входного сопротивления детекторной цели.

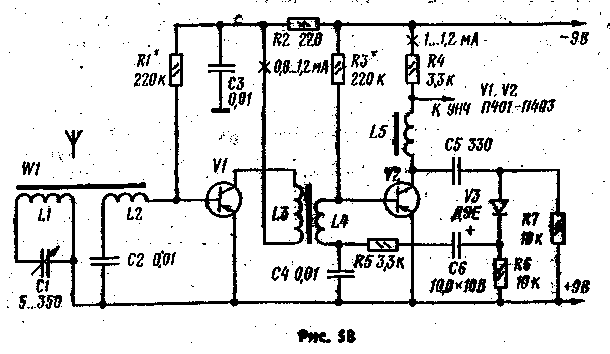

А теперь, пользуясь схемой, изображенной на рис. 58, соедини этот однокаскадный усилитель с входом транзи­стора рефлексного приемника 1-V-З. Усилитель ВЧ при­емника стал двухкаскадным. Связующим элементом меж­ду каскадами стала катушка L4 высокочастотного тран­сформатора, включенная в цепь базы транзистора V2 (в приемнике 1-V-З выл транзистором W1) вместо катушки связи (была L2) с бывшим входным настраиваемым кон­туром. Теперь внешняя антенна и заземление не нуж­ны — прием ведется на магнитную антенну W1. роль ко­торой: выполняет ферритовый стержень с находящейся на нем катушкой L1 входного настраиваемого контура L1C1.

Итак, вместе с двухкаскадным усилителем НЧ поду­чился четырехтранзисторный приемник прямого усиления 2-У-З. Приемник, возможно, самовозбуждается. Это по­тому, что он, во-первых, рефлексный, а рефлексные при­емники вообще склонны к самовозбуждению, во-вторых, проводники, соединяющие опытный усилительный каскад с рефлексным каскадом, длинны. Если новый каскад вместе с магнитной антенной смонтировать компактно на той же плате приемника, делая цепи по возможности ко­роче, причин для самовозбуждения будет меньше. Это­му способствует и ячейка развязывающего фильтра R2C3 в минусовой цепи питания первого транзистора уси­лителя ВЧ, которая устраняет связь между каскадами че­рез общий источник литания и тем самым предотвраща­ет самовозбуждение высокочастотного тракта прием­ника.

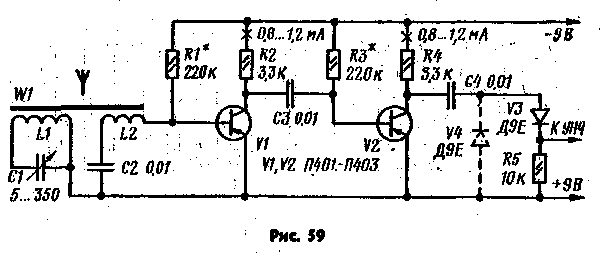

Но второй каскад усилителя ВЧ может быть таким, как первый, то есть не рефлексным, и связь между ни­ми может быть не трансформаторная, Схема возможно­го варианта усилителя изображена нa рис. 59. Здесь на­грузкой транзистора V1 первого каскада, как и в пер­вом опыте этого практикума (см. рис. 56), служит рези­стор R2; Создающееся на нем напряжение высокоча­стотного сигнала через конденсатор СЗ подается на ба­зу транзистора V2 второго каскада, точно такого же, как первый. Сигнал, дополнительно усиленный транзистором второго каскада, снимается с его нагрузочного резистора R4 (такого же; как R2) и через конденсатор C4 (такой же, как СЗ) поступает к детектору на диоде V3, детектируется им, а колебания низкой частоты, создающиеся на его нагрузочном резисторе R5, подаются на вход усили­теля НЧ.




В этом варианте второй каскад и детектор представ­ляют собой как бы развернувшийся рефлексный каскад предыдущего варианта. Но транзистор усиливает только высокочастотные колебания. И если его соединить с двухкаскадным усилителем НЧ, то получится приемник прямого усиления 2-V-2. Усиление низкочастотного сиг­нала несколько уменьшится, телефоны или головка громкоговорителя на выходе такого приемника будут звучать немного тише, зато уменьшится опасность са­мовозбуждения его высокочастотного тракта. Этот про­игрыш можно частично скомпенсировать увеличением напряжения низкочастотного сигнала на выходе детекто­ра, включив в детекторный каскад второй диод (на рис. 59 — показанный штриховыми линиями V4), как это ты делал в одном из опытов седьмого практикума (см. рис. 50), или использовать в детекторном каскаде тран­зистор.

Попробуй поэкспериментировать с вариантами уси­лителя НЧ, сравни качество их работы к сделай соответ­ствующие выводы на будущее.

Еще один совет. Экспериментируя с тем или иным вариантом приемника, черти и запоминай его полную принципиальную схему. Зачем? Радиолюбитель, даже начинающий, должен по памяти чертить, схемы таких устройств. Принципиальная схема, кроме того, поможет тебе лучше усвоить работу приемника в целом и его де­талей, облегчит поиск неисправности в нем.
