МНОГОФУНКЦИОНАЛЬНЫЙ ПОИСКОВЫЙ ПРИБОР

“SТ-032”

Прибор предназначен для обнаружения и определения местоположения специальных технических средств негласного получения информации, а также для решения ряда других задач защиты информации и контроля качества её осуществления.

Использование ST 032 в сочетании с общим радиомониторингом, физическим поиском и визуальным осмотром, реализовать фактически полную методику выявления специальных технических средств.

ST 032 является модификацией модели ST 031 «Пиранья». Отличается компактным исполнением и простотой эксплуатации.

НАЗНАЧЕНИЕ И ОСНОВНЫЕ ВОЗМОЖНОСТИ


Многофункциональный поисковый прибор ST 032 предназначен для проведения мероприятий по обнаружению и определения местоположения специальных технических средств (СТС) негласного получения информации, для выявления естественных и искусственно созданных каналов утечки информации, а также для контроля качества защиты информации.

ST 032 сохраняет работоспособность и соответствие параметров нормам технических условий при напряжении питания не ниже 1.2В, температуре окружающей среды от -15 до +35С и влажности воздуха, не превышающей 95%. Применение прибора при температуре ниже -5С замедляет скорость вывода данных на экран дисплея.

С использованием прибора ST 032 возможно решение следующих контрольно-поисковых задач:


1. Обнаружение и определение местоположения радиоизлучающих СТС (РСТС).

• радиомикрофоны;

• телефонные радиоретрансляторы;

• радиостетоскопы;

• скрытые видеокамеры с радиоканалом передачи информации;

• технические средства систем пространственного высокочастотного облучения в радиодиапазоне;

• технические средства передачи изображения с монитора ПЭВМ по радиоканалу;

• радиомаяки систем слежения за перемещением объектов (людей, транспортных средств, грузов и т.п.);

• несанкционированно включенные радиостанции, радиотелефоны и телефоны с радиоудлинителем;

• технические средства обработки информации, работа которых сопровождается возникновением побочных электромагнитных излучений (элементы ПЭВМ, факсы, ксероксы, некоторые типы телефонных аппаратов и т.п.).


2. Обнаружение и определение местоположения СТС работающих с излучением в инфракрасном диапазоне.

• СТС с передачей информации в инфракрасном диапазоне частот;

• технические средства систем пространственного облучения в инфракрасном диапазоне.


3. Обнаружение и определение местоположения СТС, использующих для передачи информации проводные линии различного предназначения.

• СТС, использующие для передачи перехваченной информации силовые линии сети переменного тока;

• СТС, использующие для передачи перехваченной информации абонентские телефонные линии, линии систем пожарной и охранной сигнализации.


4. Обнаружение и определение местоположения источников магнитных полей, а также исследование технических средств, обрабатывающих речевую информацию.

• динамические излучатели акустических систем;

• выходные трансформаторы усилителей звуковой частоты;

• электродвигатели магнитофонов и диктофонов;


5. Выявление наиболее уязвимых мест, с точки зрения возникновения виброакустических каналов утечки информации, и оценка эффективности систем виброакустической защиты помещений.

6. Выявление наиболее уязвимых мест, с точки зрения возникновения каналов утечки акустической информации и оценка эффективности звукоизоляции помещений.


Для обновления программного обеспечения (новые версии, дополнительные возможности ) пользователю достаточно подключить ST032 к своему компьютеру (через последовательный порт ) и с сайта производителя, в автоматическом режиме, перепрограммировать прибор.


СОСТАВ ST-032

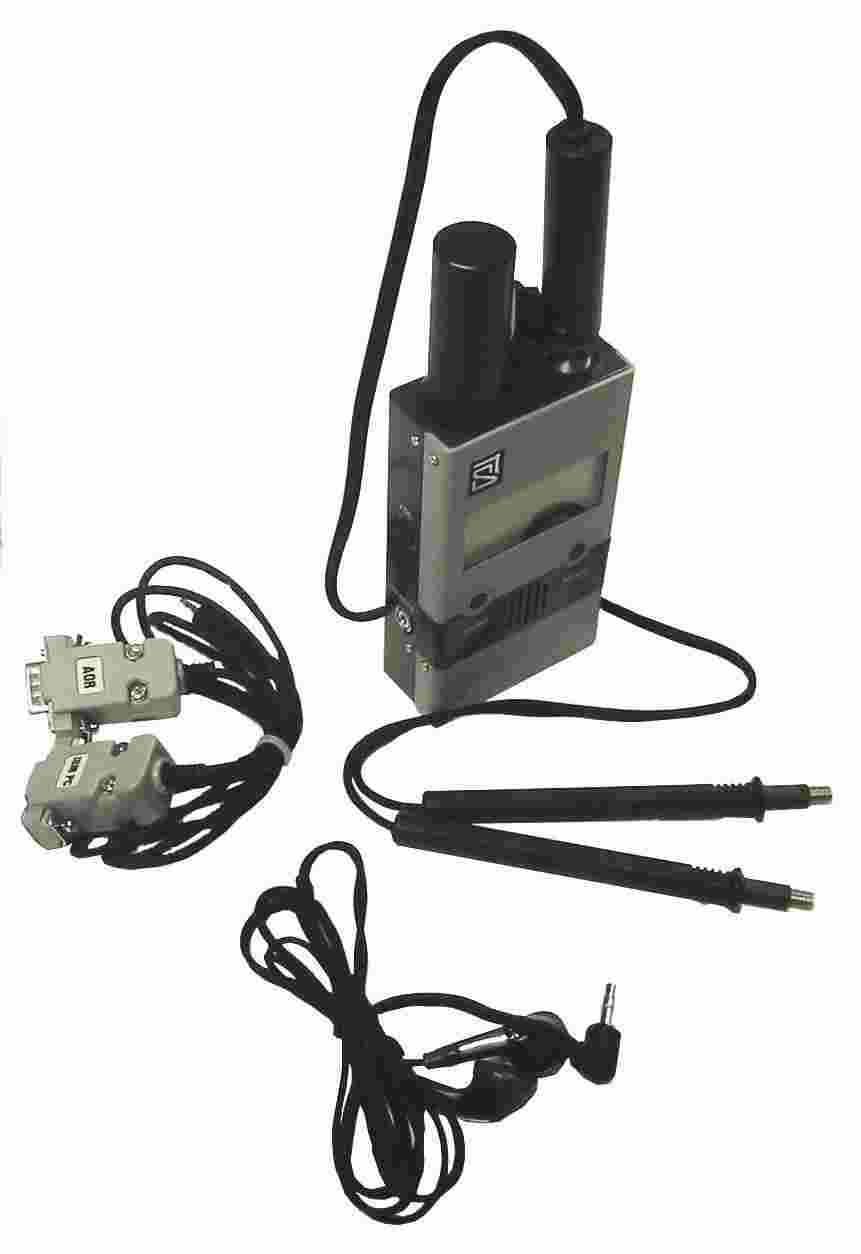

1. Основной блок управления, обработки и индикации.

2. Адаптер сканирующего анализатора проводных линий.

3. Кабель дифференциального низкочастотного усилителя.

4. Виброакустический датчик*.

5. Акустический датчик*.

6. Насадки типа «Игла» (2шт).

7. Насадки типа «220» (2шт).

8. Насадки типа «Крокодил» (2шт).

9. Головные телефоны.

10. Кабель для подсоединения к IBM PC и сканирующему приемнику.

11. Блок питания.

12. Батарея типа АА.

13. Техническое описание и инструкция по эксплуатации.

14. Сумка – упаковка.

* Поставляется дополнительно

Описание основных компонентов


Основной блок управления, обработки и индикации

Основная составная часть комплекта прибора ST 032 конструктивно выполнен в виде малогабаритного переносного моноблока.

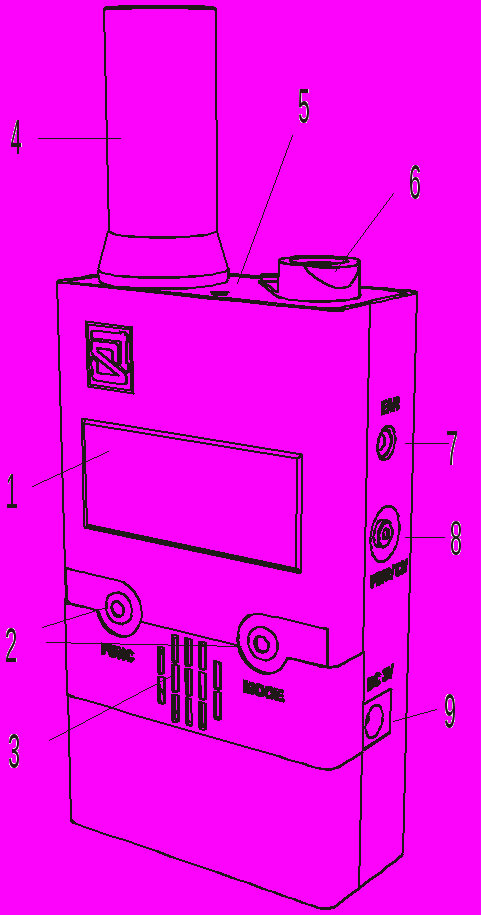

На передней поверхности блока расположены:

- графический индикатор (1);

• кнопки управления FUNC и MODE (2);

• решетка внутреннего звукового излучателя (3).


На верхней поверхности основного блока размещены:

- высокочастотная и магнитная антенны (4);

• инфракрасный датчик (5);

• разъем для подключения внешних датчиков и кабеля дифференциального низкочастотного усилителя (6).


На правой поверхности расположены:

• гнездо для подключения головных телефонов «EAR» (7).

• кнопка управления PWR/CH (8);


- разъем для подключения блока питания DC 3V (9);

На левой поверхности основного блока размещены:

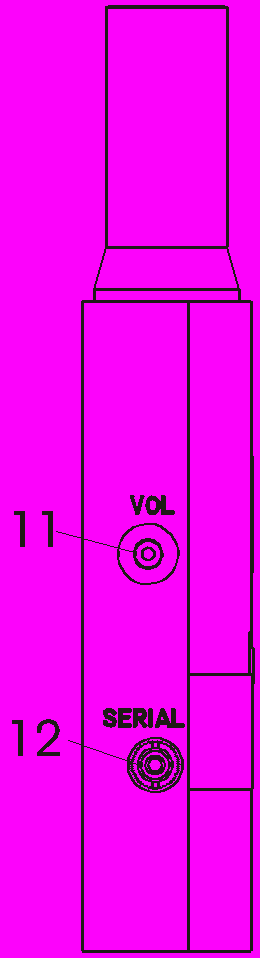

• кнопка управления громкостью VOL (11);


- разъем для подключения сканирующего приемника или IBM PC совместимого компьютера SERIAL (10).

На нижней поверхности основного блока размещена крышка батарейного отсека.

Адаптер сканирующего анализатора проводных линий.

Представляет собой трансформаторный преобразователь напряжения.

На верхней крышке адаптера расположены индикаторы наличия напряжения в линии

Подключается к разъему для подключения внешних датчиков.


Дополнительные преобразователи

Акустический датчик

В состав датчика входит акустический преобразователь (микрофон) и предварительный усилитель.

Подсоединяется к разъему для подключения внешних датчиков.

Виброакустический датчик

Представляет собой чувствительный акселерометр со встроенным предварительным усилителем.

Подсоединяется к разъему для подключения внешних датчиков.


ОСОБЕННОСТИ УПАКОВКИ


Прибор выполнен в носимом варианте. Для его переноски и хранения используется специальная сумка-упаковка.

Помимо внутреннего отделения сумка имеет два кармана, застегивающихся на замки типа «молния» и приспособленных для размещения внешних датчиков. Внутреннее отделение оборудовано специальными местами и приспособлениями для надежной, компактной и удобной укладки компонентов.


ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Высокочастотный детектор-частотомер:

• диапазон рабочих частот, МГц 302500

• чувствительность, мВ  1 (30МГц1000МГц)


 4 (1000МГц1800МГц)

• динамический диапазон, дБ 63

• чувствительность частотомера, мВ  15 (100МГц1200МГц);

• точность измерения частоты, МГц 0.01


Сканирующий анализатор проводных линий:

• диапазон сканирования, МГц 0,059

• чувствительность, при с/ш 10 дБ, мВ 1

• полоса пропускания, кГц 10

• режимы детектирования АМ, ЧМ

• максимально допустимое напряжение, В 600


Детектор инфракрасного излучения:

• спектральный диапазон, нм 7701000

• полоса частот детектирования, кГц 0.3- 300

• пороговая чувствительность, Вт/Гц^1/2 10^-13


Детектор низкочастотного магнитного поля:

• диапазон частот, кГц 0,5300

• пороговая чувствительность, Тл/Гц^1/2 10^-11


Виброакустический преобразователь:

• чувствительность, Всек²/м 1

• диапазон частот, кГц 0.36

• пороговая чувствительность, М/с² 5X10^-6


Акустический преобразователь:

• чувствительность, мВ/Па 5

• диапазон частот, кГц 0.38

• Уровень эквивалентного звукового давления


обусловленный собственными шумами, дБ 40

Дифференциальный низкочастотный усилитель

- динамический диапазон, дБ 60

- входное сопротивление, кОм 200

- коэффициент ослабления синфазной помехи дБ, 60

- приведенное ко входу напряжение шумов, мкВ 20

- диапазон частот, кГц 0.2-15

• максимально допустимое


входное напряжение, В 70

Звуковой тракт

- диапазон частот, кГц 0.2-20

• диапазон частот встроенного излучателя, кГц 0.5- 5.0

• максимальная выходная мощность


встроенного излучателя, мВт 100

Питание

Напряжение питания, В 1.5/220

Средний потребляемый ток, мА 100

Габариты, мм

Основной блок 157X62X28

Вес, кг

Основной блок 0.25
