АКТ

проведения наружного и внутреннего осмотров сосуда давления


Дата проведения ________________________________________________________________

Предприятие-владелец сосуда _____________________________________________________

Наименование сосуда ____________________________________________________________

Регистрационный № ________________________ Заводской №__________________________

Обнаруженные дефекты __________________________________________________________

_______________________________________________________________________________

_______________________________________________________________________________

_______________________________________________________________________________

Другие замечания _______________________________________________________________

_______________________________________________________________________________

Осмотр провели _________________________________________________________________

должность, Ф.И.О., подпись

_________________________________________________________________

должность, Ф.И.О., подпись

_________________________________________________________________

должность, Ф.И.О., подпись


Представители

предприятия-владельца ___________________________________________________________

должность, Ф.И.О., подпись

___________________________________________________________

должность, Ф.И.О., подпись

___________________________________________________________

должность, Ф.И.О., подпись


Приложение 2

Обязательное


Толщинометрия несущих элементов сосудов

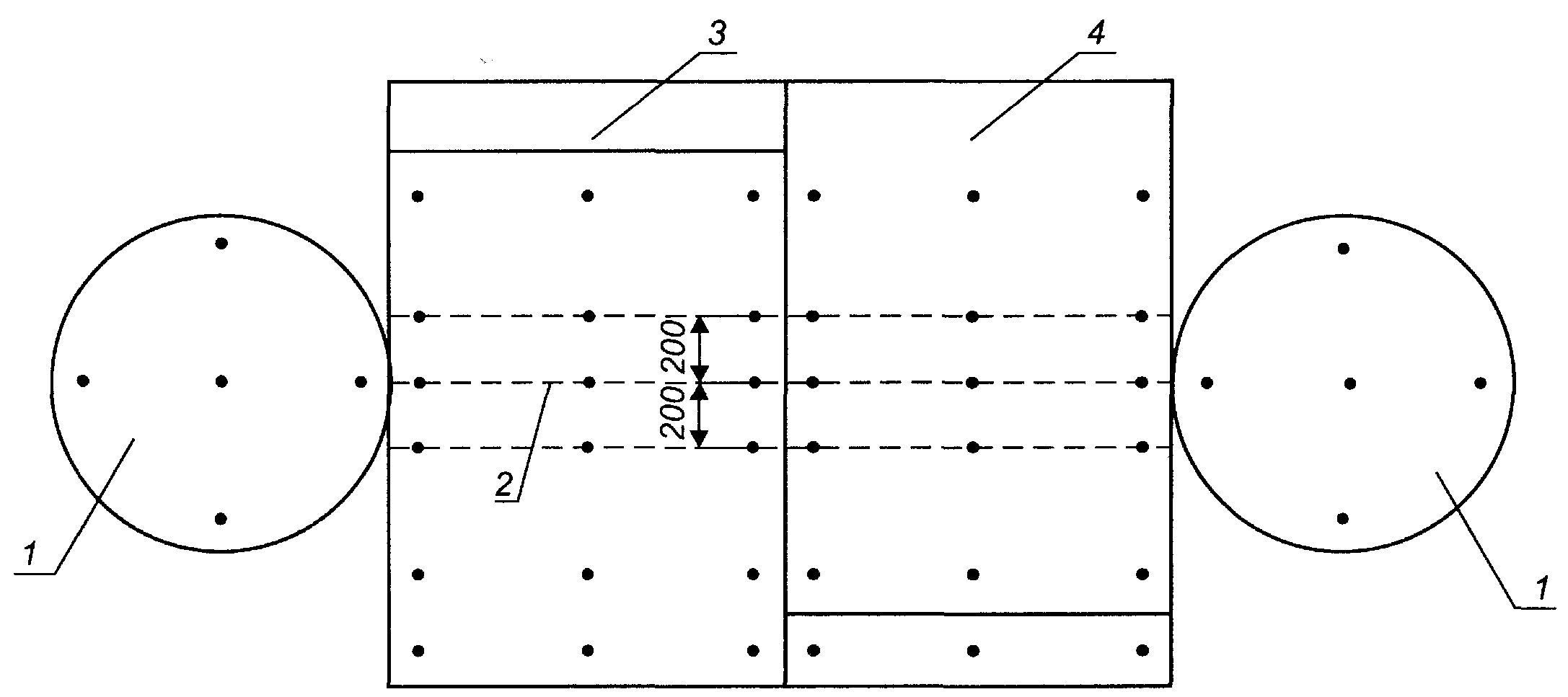

Схема измерения толщин сосудов, доступных для внутреннего осмотра:

1 — днища; 2,3 — царги обечайки; 4 — накладное укрепляющее кольцо;

5 — горловина люка; 6 — патрубок

Приложение 3

Обязательное


Толщинометрия несущих элементов вертикального сосуда

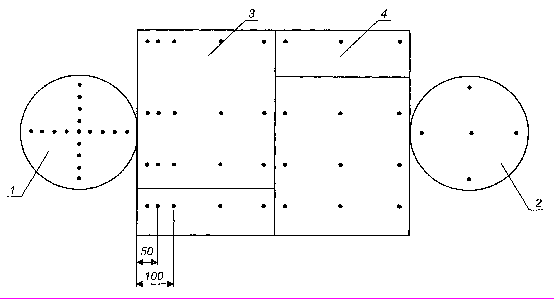

Схема измерения толшин в вертикальных сосудах, недоступных для внутреннего осмотра:

1 — днище нижнее; 2 — днище верхнее; 3 — обечайка нижняя; 4 — обечайка верхняя


Приложение 4

Обязательное


Толщинометрия несущих элементов горизонтального сосуда





Схема измерения толшин в горизонтальных сосудах, недоступных для внутреннего осмотра:

1 — днища; 2 — нижняя образующая обечайка; 3, 4 — царги обечайки.

Приложение 5

Обязательное


Ультразвуковая толщинометрия

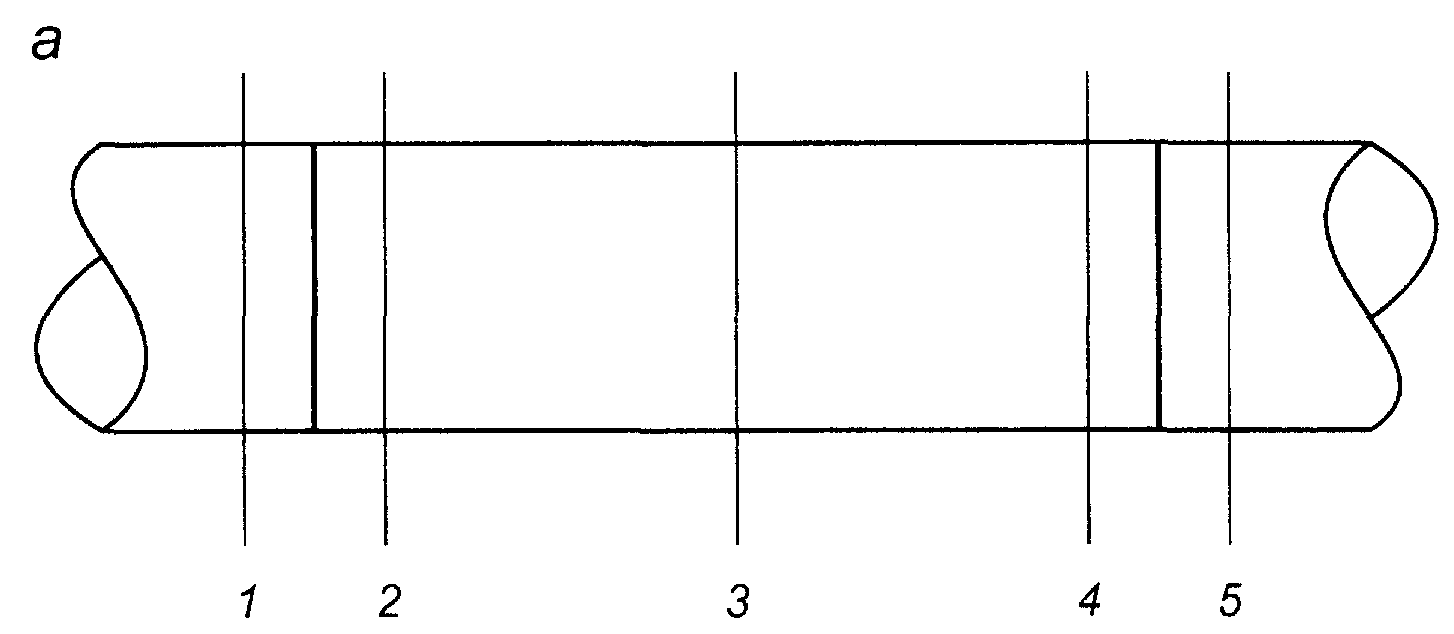

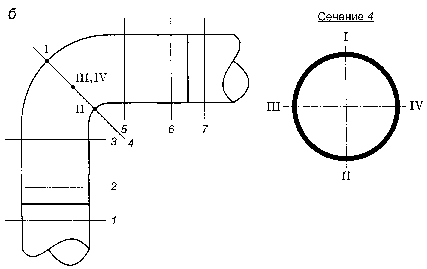

Схема измерения толщин стенок трубопроводов:

а — на прямолинейных участках; б — на гибах;

I, II, III, IV—точки, в которых проводится толщинометрия;

1-7— номера сечений, в которых проводится толщинометрия


Приложение 6

Обязательное


ПРОТОКОЛ

измерения вибрации винтового холодильного компрессора


Компрессор _____________________________ зав. №_________________________________

Изготовитель ___________________________________________________________________

завод-изготовитель, дата

Место установки ________________________________________________________________

цех, участок, технологический номер

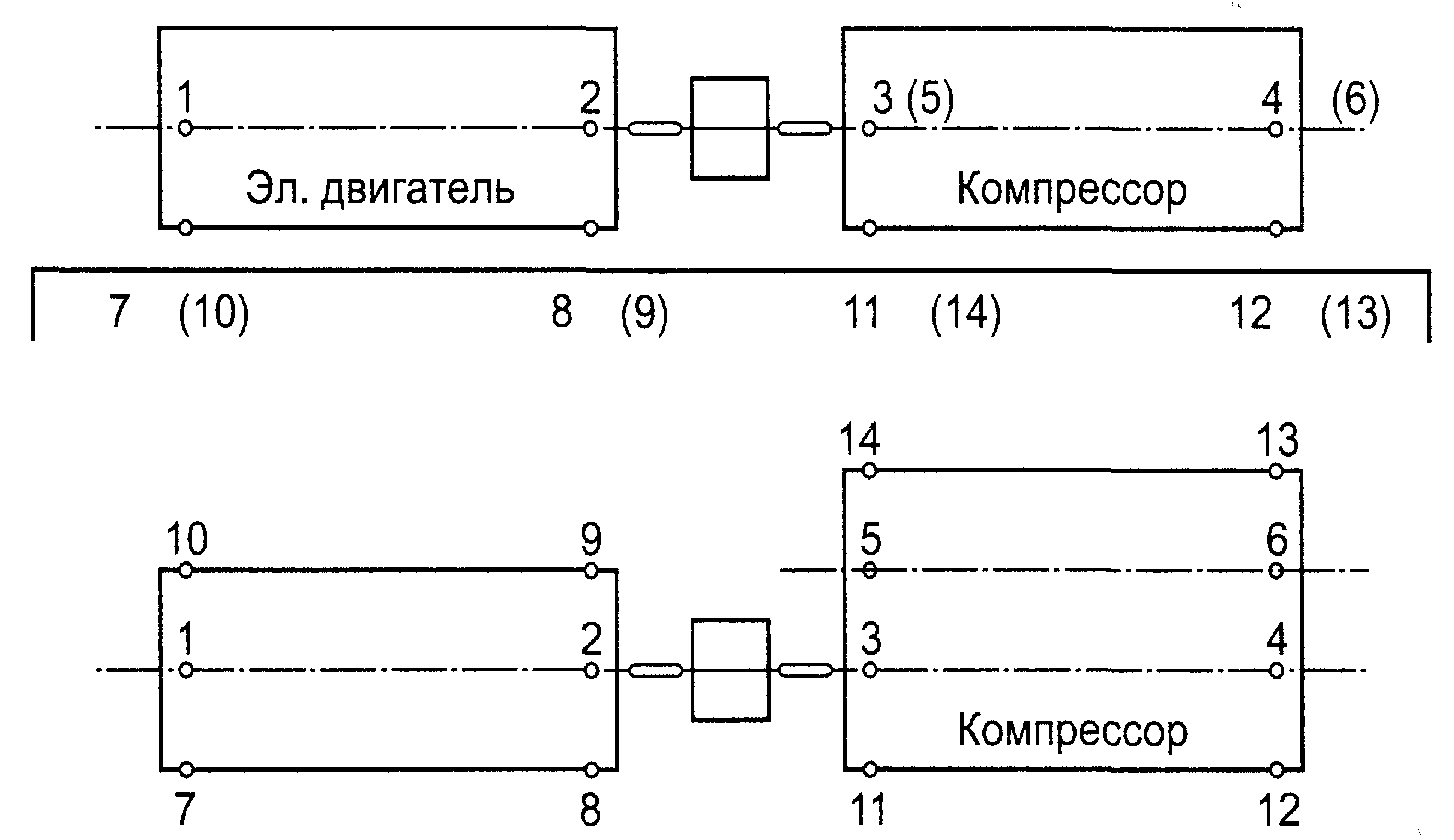

Схема точек измерения





Средняя квадратическая виброскорость, мм/с.

Направление	Точки измерения в плоскостях подшипников
измерения	1	2	3	4	5	6
Горизонтальное
Вертикальное
Осевое

Направление	Точки измерения на элементах крепления к раме
измерения	7	8	9	10	11	12	13	14
Вертикальное

Измерения провел _______________________________________________________________

_____________________ ______________________ __________________

должность подпись дата


Приложение 7

Обязательное


ПРОТОКОЛ

измерения вибрации поршневого холодильного компрессора АУУ200


Компрессор _______________________________ зав. №_______________________________

Изготовитель ___________________________________________________________________

завод-изготовитель, дата

Место установки ________________________________________________________________

цех, участок, технологический номер

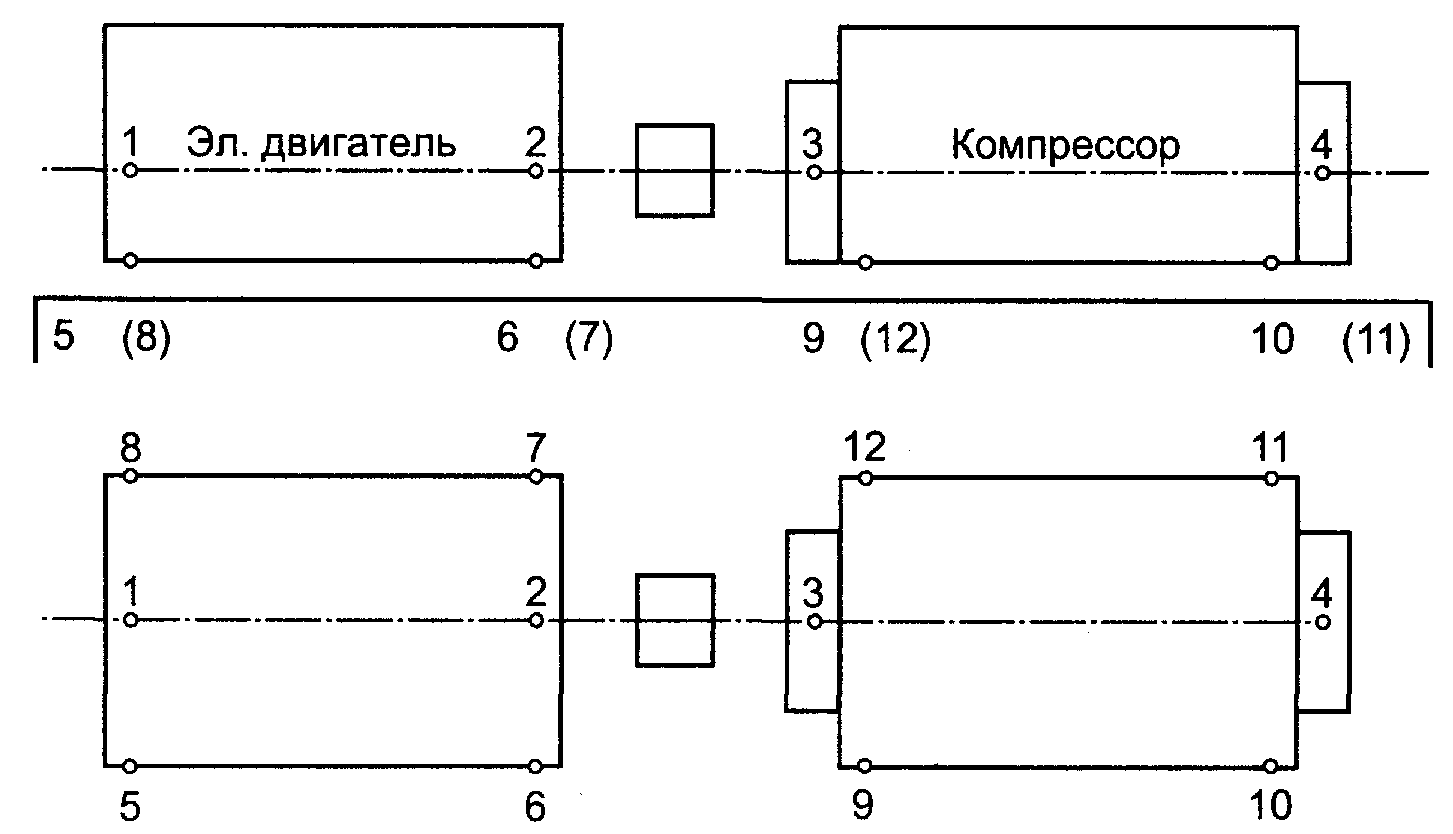

Схема точек измерения





Средняя квадратическая виброскорость, мм/с.

Направление	Точки измерения в плоскостях подшипников
измерения	1	2	3	4
Горизонтальное
Вертикальное
Осевое

Направление	Точки измерения на элементах крепления к раме
измерения	5	6	7	8	9	10	11	12
Вертикальное

Измерения провел _______________________________________________________________

_______________________ ____________________ _________________

должность подпись дата


Приложение 8

Обязательное


ПРОТОКОЛ

измерения вибрации поршневого холодильного компрессора оппозитного типа


Компрессор ____________________________ зав. №__________________________________

Изготовитель ___________________________________________________________________

завод-изготовитель, дата

Место установки ________________________________________________________________

цех, участок, технологический номер

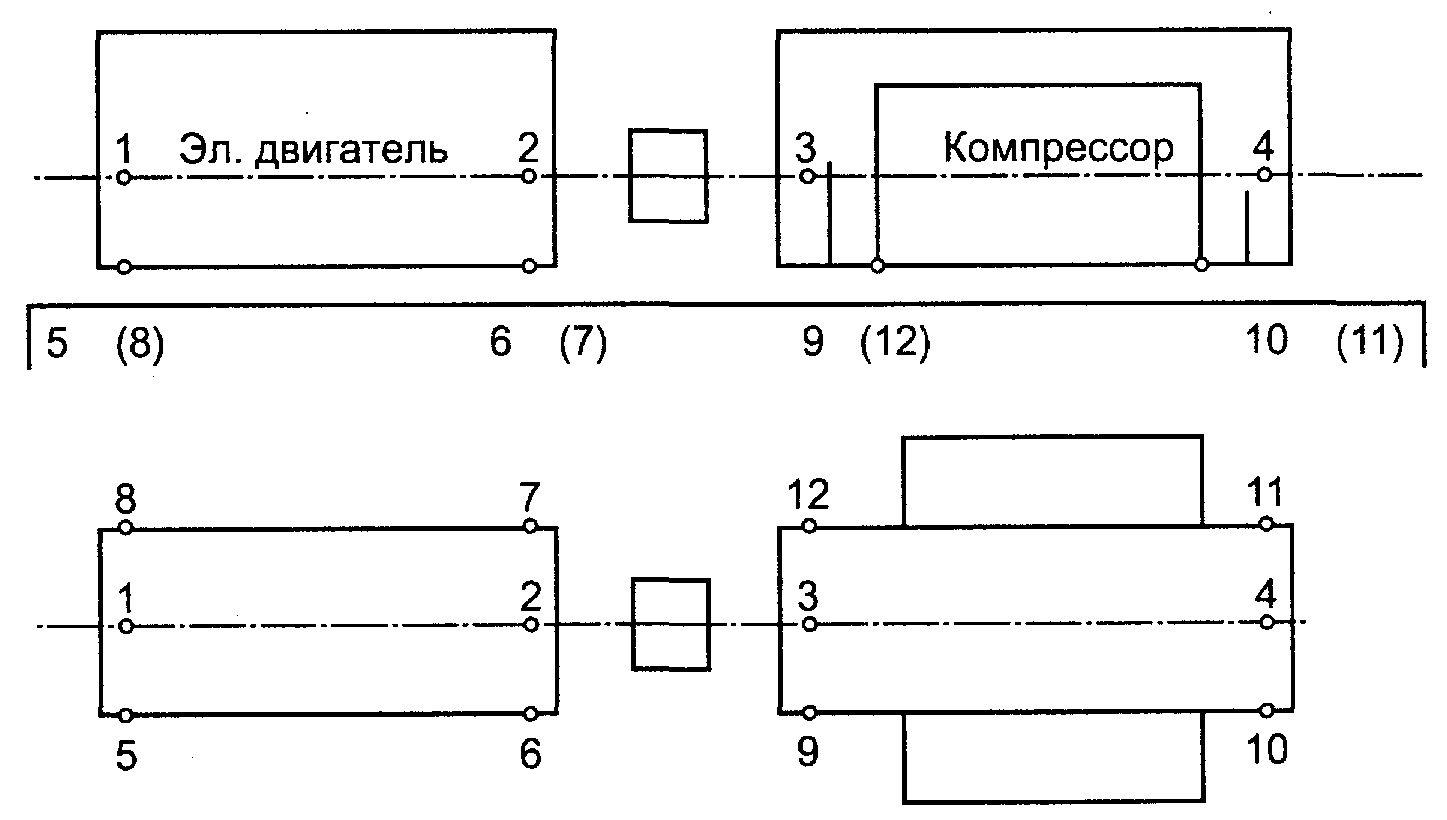

Схема точек измерения





Средняя квадратическая виброскорость, мм/с.

Направление	Точки измерения в плоскостях подшипников
измерения	1	2	3	4
Горизонтальное
Вертикальное
Осевое

Направление	Точки измерения на элементах крепления к раме
измерения	5	6	7	8	9	10	11	12
Вертикальное

Измерения провел _____________________________

______________________ ______________________ _________________

должность подпись дата


Приложение 9

Обязательное


ПРОТОКОЛ

спектрального анализа вибрации холодильного компрессора


Компрессор _________________________________ зав. №_____________________________

Изготовитель ___________________________________________________________________

завод-изготовитель, дата

Место установки ________________________________________________________________

цех, участок, технологический номер

Данные спектрального анализа ____________________________________________________

_______________________________________________________________________________

_______________________________________________________________________________

_______________________________________________________________________________

_______________________________________________________________________________

Заключение _____________________________________________________________________

_______________________________________________________________________________

_______________________________________________________________________________

_______________________________________________________________________________

_______________________________________________________________________________

Измерения провел _______________________________________________________________

____________________ _______________________ ________________________

должность подпись дата


Приложение 10

Обязательное


ПРОТОКОЛ

измерения параметров режима работы холодильного компрессора


Компрессор _____________________________ зав. №_________________________________

Изготовитель ___________________________________________________________________

завод-изготовитель, дата

Место установки ________________________________________________________________

цех, участок, технологический номер

Параметр	Единица измерения	Показания прибора
Температура газа на всасывании
Давление газа на всасывании
Температура газа на нагнетании
Давление газа на нагнетании
Температура воды на входе
Температура воды на выходе
Холодопроизводительность*
Потребляемая мощность

___________

* Холодопроизводительность определяется при наличии оснащения агрегата соответствующими приборами измерения.


Измерения провел _______________________________________________________________


________________________ _____________________ ___________________

должность подпись дата


Приложение 11

Справочное


ПРОТОКОЛ

измерений размеров шатунных шеек коленчатого вала


Компрессор _____________________________ зав. №_________________________________

Изготовитель ___________________________________________________________________

завод-изготовитель, дата

Место установки ________________________________________________________________

цех, участок, технологический номер

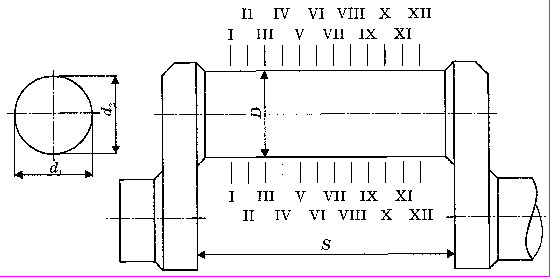

Схема измерений

Сечение	I-I		II-II		III-III		IV-IV
Параметр	d1	d2	d1	d2	d1	d2	d1	d2
Допустимое значение
До ремонта
После ремонта

Сечение	V-V		VI-VI		VII-VII		VIII-VIII
Параметр	d1	d2	d1	d2	d1	d2	d1	d2
Допустимое значение
До ремонта
После ремонта

Сечение	IX-IX		Х-Х		XI-XI		XII-XII
Параметр	d1	d2	d1	d2	d1	d2	d1	d2	S
Допустимое значение
До ремонта
После ремонта

Измерения провел _______________________________________________________________


_____________________ _______________________ ______________________

должность подпись дата


Приложение 12

Обязательное
