Акустико-эмиссионный комплекс неразрушающего контроля
тяговых хомутов и корпусов автосцепного устройства
с оценкой остаточного ресурса
Назначение. Оценка технического состояния деталей автосцепных устройств подвижного состава при текущем освидетельствовании; после восстановления наплавкой, сваркой, и т. п.
Комплекс состоит из:
системы акустико-эмиссионного контроля СЦАД-16.03;
нагружающего устройства для корпуса автосцепного устройства;
нагружающего устройства для тягового хомута;
маслонасосной станции;
комплекта ЗИП;
комплекта технической документации.
Технические характеристики.
Время одного механического испытания одной детали, мин. не более 3;
Время непрерывной работы комплекса, час не менее 8;
Растягивающая механическая нагрузка на тяговый хомут, МН не выше 3;
Растягивающая механическая нагрузка на корпус автосцепного устройства, МН не выше 3;
Максимальное давление масла в системе нагружения не выше, МПа 20;

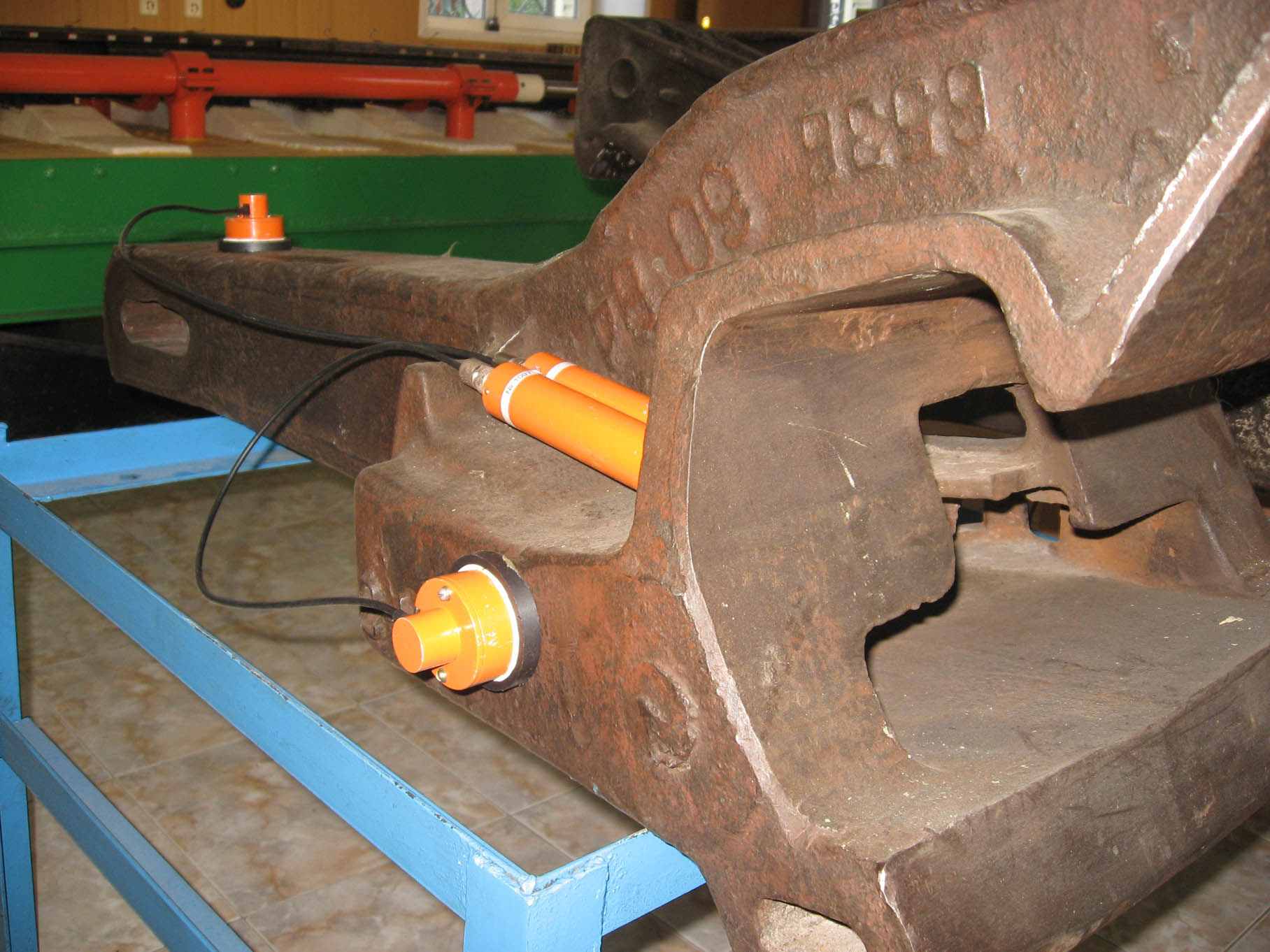

Количество датчиков акустической эмиссии на одну деталь не более 4;
Количество приемных каналов системы 4;
Частотный диапазон приемных каналов, кГц 20-700.
Преимущества перед другими комплексами:
Возможность определения гарантируемого ресурса детали.
100-процентный объемный контроль детали (деталь контролируется вся целиком, во всех местах).
Возможность создания объединенного документа для конкретной детали по результатам всех видов НК.
Возможность сравнения с результатами предыдущей диагностики.
Вид защиты: Патент РФ 2217741, сертификат об утверждении типа средств измерений RU.C. 37.003A № 7032/2, зарегистрирован в государственном Реестре № 18892-99 и свидетельство о регистрации в отраслевом Реестре средств измерений № МТ 008.2002.
Экономический эффект: более 1 млн. руб. в год.
Разработчики: д-р техн. наук, проф. Л.Н. Степанова, канд. техн. наук, доц. А.Л. Бобров
 | Научный сертификационно-диагностический центр |
Адрес для контакта: 630049, Новосибирск-49, ул. Дуси Ковальчук 191, НСДЦ,
тел. 328-05-73, 328-03-46; факс 328-05-73; nsdc@stu.ru, bor@stu.ru
