2.5.3. Язык проектирования электронных устройств VHDL

VHDL - язык моделирования дискретных электронных уст­ройств, утвержденный в 1987 г. в качестве международного стан­дарта IEEE 1076. Основная версия языка IEEE 1076 VHDL предназначена для моделирования дискретных устройств пре­имущественно на уровнях вентильном, RTL и корпусов микросхем. Язык VHDL успешно используется и при синтезе устройств.

В дальнейшем стандарт корректировался и расширялся, новые версии приняты в 1993 и 1999 гг. Так, версия 1999 г., получившая индекс ШЕЕ 1076.1, содержит средства описания аналоговых и смешанных моделей. Эти описания вместе с базовым вариантом языка VHDL образуют язык VHDL-AMS.

VHDL - не единственный язык проектирования радиоэлектрон­ной аппаратуры. Так, для проектирования интегральных схем ши­роко применяется Verilog, находят применение языки Cupl, Palasm и другие, но для сквозного проектирования на всех требуемых для СБИС уровнях функционального проектирования (выше схемотех­нического) предназначены только VHDL и Verilog.

В VHDL имеются средства для поведенческих и структурных описаний [10].

Описание схемы на языке VHDL включает две части.

Первая часть - описание схемы как компонента некоторой над-системы, т.е. это прежде всего описание интерфейсов схемы с внешней средой. Вид этой части, называемой сущностью - entity (здесь и далее принято выделение служебных слов языка VHDL полужирным шрифтом, а нетерминальных символов - курсивом):

entity имя_сущности is

декларации

end имя_сущности;

Назначение второй части- описание внутренних свойств схемы (структуры или функций), она называется архитектурным телом:

architecture имя_ахитектурного_тела of имя_сущности is

[декларации]

begin

описание _схемы_или_алгоритма

end имя_архитектурного_тела;

У одной схемы (сущности) может быть несколько архитектур­ных тел, так как могут быть описаны разные аспекты (структура или алгоритмы) и версии объекта, причем на разных иерархичес­ких уровнях.

Различают структурное и поведенческое описания сущностей.

В декларации структурного описания перечисляются сигналы на входах и выходах схемы в виде следующего предложения:

port (список_идентификаторов_входных_сигналов: in тип; списокидентификаторов_ выходных_ сигналов: out тип);

Фактически списки идентификаторов - это списки сигналов или, что то же самое, имен цепей, соединяющих схему с внешним ок­ружением. Словом in отмечен список входных сигналов, словом out - список выходных сигналов, словом inout помечается спи­сок цепей, которые могут быть как входными, так и выходными.

Но кроме сигналов связь с внешним окружением может харак­теризоваться и рядом других величин, примерами которых могут служить такие параметры, как температура, количество выводов компонента схемы, временные задержки и т.п. Для их описания используется декларация generic:

generic (список_параметров);

Конкретные значения параметров могут быть заданы непос­редственно в этой декларации, например:

generic (Tl: Time := 20 ns; T2: Time := 5 ns; numb: integer := 12);

где Time и integer - типы соответствующих данных.

В декларациях архитектурного тела объявляются типы, фигу­рирующие в данном архитектурном теле. Ими могут быть исполь­зуемые типы компонентов (объекты), параметры и сигналы. В дек­ларации могут входить также описания процедур, функций, типов данных.

В качестве примера рассмотрим структурное описание схемы, представленной на рис. 2.26:

entity schema is

port (a,b,c,d,e: in BIT; y: out BIT);



end schema;


Рис. 2.26. Фрагмент логической схемы


architecture str of schema is

component AND_OR

generic (delay 1: Time);

port (i1,i2,i3,i4: in BIT; a: out BIT);

end component AND_OR;

component OR2

generic (delay2: Time);

port (i1,i2: in BIT; a: out BIT);

end component OR2;

signal zl,z2: BIT;

begin

El: AND_OR

generic map (delay 1 := 4ns);

port map (a,c,b,c,zl);

E2: AND_OR ;

generic map (delayl := 5 ns);

port map (d,c,e,c,z2);

E3:OR2

generic map (delay2 := 3 ns);

port map (zl,z2,y);

end str;

Из примера следует, что в декларации port перечисляются фор­мальные сигналы, а в port map - фактические сигналы, причем последовательность перечисления в обоих местах должна быть согласованной. Допускается и произвольный порядок перечисле­ния при использовании в port map списка с ключевой записью. Например, для ЕЗ последнего примера такой список имеет вид

port map (a=>y, 11 =>zl, i2=>z2);

Аналогична роль деклараций generic map, используемых в том случае, если конкретные значения параметров различны для раз­ных экземпляров компонентов.

Сигналы в цепях, не являющихся входными или выходными для описываемой схемы, должны быть перечислены в декларации ар­хитектурного тела после слова signal.

Структурные описания для сложных объектов являются иерар­хическими. Только структурных описаний недостаточно для зада­ния объекта, нужно описывать также поведение (функции объек­та). Поведенческое описание, как минимум, должно быть задано для сущностей нижнего иерархического уровня. Однако в практи­ке проектирования СБИС превалирует нисходящий стиль, следо­вательно, проектирование начинается с разработки алгоритмов (по­веденческих описаний) верхнего иерархического уровня.

В описаниях поведения фигурируют типы данных, операторы, процессы, процедуры, функции и т.п.

Семантика простых типов данных понятна уже из их названий: INTEGER (целые числа), REAL (действительные числа, их нужно записывать с десятичной точкой), BIT (со значениями 0 и 1), BOOLEAN (со значениями TRUE и FALSE), BIT_VECTOR (строка битов), POSITIVE (положительные целые числа), NATU­RAL (натуральные числа), CHARACTER ( символы кода ASCII), STRING (строка символов).

Отметим, что после символа «--»(двойной дефис) следует при­мечание.

Константы в VHDL описываются следующим образом:

constant имя: тип : = значение;

Например:

constant numb: integer := 1025; или

constant col: string := "black";

Переменные декларируются следующим образом:

variable имя: тип;

Начальные значения переменных могут быть заданы в декларациях, например:

signal reg: BIT_VECTOR := "1001100101";

variable vol: real := 5.4;

Значения величин типа BIT и CHARACTER, так же как и от­дельных элементов массивов BIT_VECTOR и STRING, обрам­ляются апострофами, а сочетания из более чем одного значения этих массивов заключаются в кавычки.

Типы могут быть введены разработчиком модели с помощью описаний следующего вида:

type идентификатор is (список значений); (2.8)

Например, конечное множество значений задается в виде пере­числимого типа

type octal_digits is ('О¹, Т, '2', '3', '4', '5', '6', 7');

type color is («red», «green», «blue»);

Список значений в (2.8) может иметь одну из следующих форм.

• В случае скалярных величин - диапазон возможных значений в виде

range минимальное значение to максимальное _значение;

Например: range 1 to 10; или range 10 downto 1;

Другой пример - задание часто используемого типа Time:

type Time is range -1E9 to 1E9

units

fs;

ps= 1000 fs;

ns=1000ps;

us=1000ns;

ms=1000us;

sec= 1000 ms;

min=60sec;

hr=60min;

end units;

Аналогично с помощью конструкции units задаются измерения других физических величин.

• В случае массива

array (диапазон_индексов) of тип_элементов_массива;

Например, вектор из 16 действительных чисел:

array (0 to 15) of real;

Отметим, что границы диапазонов значений величин или ин­дексов могут быть представлены не только конкретными число­выми значениями, но и в параметрическом виде, если предвари­тельно определены их значения с помощью декларации generic.

• В случае записи

record

список_идентификаторов_и_их_типов;

end record;

Например:

record

Day: INTEGER range 1 to 31;

Month: month_list; - - month_list-ранее описанный тип;

Year: INTEGER range 1900 to 2100;

end record;

В VHDL применяются операторы присваивания, назначения сигнала, управления, вызова процедур и ряд других. В арифмети­ческих выражениях, встречающихся в операторах, используются знаки операций «+» (сложение), «-» (вычитание), «*» (умножение), «/»(деление), mod (деление по модулю), rem (остаток), «**> (возведение в степень), abs (абсолютная величина); в логических выра­жениях - not (НЕ - отрицание), and (И -конъюнкция), or (ИЛИ -дизъюнкция), nand (И-НЕ), nor (ИЛИ-НЕ), хог (исключающее ИЛИ). Знак «&» использован для указания операции конкатена­ции. Знаки отношений составляют множество {=, /=, <, <=,>,>=}.

Прежде всего рассмотрим, в чем состоит различие между опе­ратором присваивания :=, известным из других алгоритмических языков, и оператором назначения сигнала <=. (Очевидно, что ин­терпретация символа «<= » как «присваивание значения сигнала» или того же знака как отношения «меньше или равно» определяет­ся из контекста.) Особенность оператора <= в том, что присвоение значений сигналам всегда происходит с задержкой, большей нуля, хотя, если задержка не указана, то она является пренебрежимо малой, например:

у <= xl and х2 - задержка на малую величину > 0;

у <= xl and x2 after 200 ns ~ задержка на 200 нc. (2.9)

Поэтому использование операторов присваивания и назначения сигналов в одной и той же ситуации может дать разные результа­ты. Например:

A: = B or X;

С:= A and Z; (2.10)

Пусть В = 0, Z=l и в рассматриваемый момент времени X пе­реключается из 0 в 1. После выполнения этих двух операторов С становится равным 1. В случае

А<=В ог Х;

С <=А and Z; (2.11)

в (2.11) используется старое значение А. Поэтому поскольку ста­рое значение А есть 0, то сигнал С в данный момент времени оста­ется равным 0. Другими словами, в случае (2.10) имеем последо­вательное выполнение операторов, а в случае (2.11) - параллель­ное, не зависящее от того, в каком порядке операторы записаны. Следует различать понятия инерционной и транспортной задер­жек. В (2.9) подразумевается инерционная задержка, т.е. у примет после 200 нc новое значение xl and x2, равное 1 только в том слу­чае, если значение xl and x2 оставалось равным 1 в течение этих 200 нc. При транспортной задержке, которая указывается в виде

у <= transport xl and x2 after 200 ns;

сигнал проходит на выход независимо от его длительности.


?*»


Ш»

Примеры других операторов.

• Условный оператор:

if условие then операторы;

else операторы;

end if;

По отношению к сигналам можно использовать и параллельные формы условного оператора. Форма when:

сигнал <= список;

где каждая строка списка имеет вид

выражение when условие else

причем в последней строке else отсутствует, a when может отсутствовать. Например:

у <= al and a2 when J = 1 else

al and not a2 when J = 2 else

al when J= 3;

Форма select:

with переменная select сигнал <= список;

где каждая строка списка имеет вид

выражение when значение переменной

В том же примере имеем

with J select у <=

al and а2 when 1,

al and not a2 when 2,

al when 3;

• Оператор выбора:
case выражение is список_действий

end case;

В списке действий столько строк, сколько имеется альтерна­тивных действий.

Каждая строка имеет вид

when значение_ выражения —> оператор;

Например:

case J is

when 1 => у <= al and a2

when 2 => у <= al and not a2;

when 3 => у <= al;

end case;

• Оператор цикла:

for переменная in диапазон_переменной loop операторы

end loop;

или: метка while отношение loop операторы

end loop метка;

• Оператор ожидания:

wait on список сигналов until условие for значение времени;

Возможны сокращенные формы:

wait on список сигналов;

wait until условие;

wait for значение времени;

т.е. подразумевается задержка до изменения какого-либо сигнала го списка, до выполнения условия или до исчерпания времени со­ответственно.

• Оператор generate. Структурные описания сложных схем
могут стать чрезмерно громоздкими, если все экземпляры компо­нентов описывать по отдельности. Чтобы устранить этот недоста­ток, в язык введен оператор generate, порождающий копии компо­нентов. Например, если схема состоит го 10 экземпляров двухвходового компонента Device, то ее архитектурное тело может выглядеть следующим образом:

architecture example of schema is

component Device

port (il,i2: in BIT; y: out BIT);

end component;

signal X1 ,X2,Y: BIT_VECTOR (0 to 9);

begin

for i in 0 to 9 generate

En: Device

port map (il=>Xl(i),i2=>X2(i),y=>Y(i));

end generate;

end example;

Моделирование в VHDL осуществляется событийным методом. Реализуется этот метод благодаря не только учету задержек, но и специальным механизмам, таким, как оператор processили охраняемые блоки.

Process - это блок, выполняемый только тогда, когда происходи изменения его входных параметров. Структура этого блока:

[метка:] process [(список параметров)]

тело_процесса — здесь описываются вложенные в процесс

-- типы и операторы

end process [метка];

Охраняемый (guarded) блок имеет вид

метка: block (охранное выражение)

begin операторы

end block метка;

Операторы блока выполняются только при истинном значении охранного выражения.

При поведенческом описании сущностей архитектурное тело представляет собой алгоритмы, реализуемые в схеме. Подразу­мевается, что все операторы в архитектурном теле выполняются параллельно (последовательное выполнение имеет место внутри процессов и подпрограмм).

Рассмотрим пример поведенческого описания схемы, приве­денной на рис. 2.26. Первый вариант:

architecture alg of schema is

signal zl,z2: BIT;

begin

zl <= not ((a and c) or (b and c));

z2 <= not ((d and c) or (e and c));

у <=not (zl or z2);

end alg;

Второй вариант с использованием оператора process:

architecture alg of schema is

signal zl,z2: BIT;

begin process (a,b,d,e,c)

begin

zl <= not ((a and c) or (b and c));

z2 <= not ((d and c) or (e and c));

у <= not (zl or z2);

end process;

end alg;

Третий вариант, в котором сигналы a, b, d, е представлены в виде элементов двоичного вектора X:

entity schema is

port (с: in BIT; X: in BIT_VECTOR (1 to 4); y: out ВIT);

end schema;

architecture alg of schema is

signal zl,z2: BIT;

begin

zl<=not((X(l)and c)or(X(2)and c));

z2<=not((X(3)and c)or(X(4)and c));

y<=not (z1 or z2);

end alg;

Приведенный ниже пример D-триггера - это пример использо­вания охраняемого блока. D-триггер при R = ‘1’ переходит в состо­яние '0', иначе, если С =’1’Г, на выходе Q устанавливается значение входного сигнала S.

D:block(C =’1’or R =’1’)

begin

Q <= guarded '0' when R =’1’ else S when С = '1' else Q;

end block D;

В языке VHDL допускаются смешанные описания, имеющие место в том случае, если в архитектурном теле одновременно при­сутствуют как операторы поведенческого моделирования, так и элементы структурного описания. Например:

architecture unit of schema is

component add

port (xl,x2: in BIT; у: out BIT);

end component;

signal b: BIT;

begin

b<=not a;

El: add

port map (a,b,d);

end unit;

При моделировании структурное описание компонента El заме­няется его поведенческим описанием, которое также должно быть разработано.

Форма представления процедур и функций в VHDL аналогична формам, используемым во многих алгоритмических языках. Вид описания процедуры:

procedure имя (список_параметров) is описания _типов;
begin тело

end имя;

Описание функции:


function имя (список параметров) return тип функции is
begin тело end имя; (2.12)

В теле функции имеется оператор return выражение, это вы­ражение и задает возвращаемое значение функции.

В пакеты оформляются части описаний, используемые неодно­кратно в разных местах VHDL-модели. Пакет имеет форму:

package имя is описание _типов_и/или_функций end имя;

При этом код функций помещается в тело пакета:

package body имя is

описание _процедур_и/или_функций

end имя;

Описание функций имеет вид (2.12). Если описываются только типы, тело пакета не требуется.

Если пакет нужно использовать в некоторой сущности, то перед ее описанием (перед фразой entity) достаточно сделать ссылку на пакет в виде

use имя_пакета;

Например, в следующей записи отражено использование биб­лиотек компонентов IEEE, DW03 и широко распространенных пакетов IEEE. std_logic_l 164. all, IEEE. std_logic_arith. all и DW03.DW03_components.all:

library IEEE, DW03;

useIEEE.std_logic_1164.all;

useIEEE..std_logic_arith.all;

use DW03.DW03_components. all;

entity unitl is port (....

В VHDL имеются стандартные (предопределенные) атрибуты:

S'LAST_VALUE - предыдущее (перед последним изменением) значение сигнала S;

S'STABLE (Т) - принимает значение true, если сигнал S не изме­нялся в течение времени Т;

S'DELAYED (Т) - значение сигнала S в момент времени t -Т, где t - текущее время;

S'EVENT - принимает значение true, если с сигналом S произош­ло событие (сигнал изменился);

A'RANGE, A'LEFT, A'RIGHT - диапазон, нижняя и верхняя границы массива А;

и некоторые другие.

В частности, эти стандартные значения позволяют лаконично описывать некоторые важные ситуации. Например, выражения

Х= ‘1’ and not X'STABLE или

Х= ‘1’ and X'EVENT ,

оказываются истинными в момент положительного фронта сигна­ла X, и, следовательно, с помощью любого из этих выражений можно представлять события, происходящие по положительному фронту сигнала. Если вместо X =’1’ записать X = '0', то эти выражения будут соответствовать отрицательному фронту сигнала X.

Как уже отмечалось, в программах моделирования на VHDL используется событийный метод. Можно выделить две фазы мо­делирования. На первой из них устанавливаются исходные значе­ния переменных и сигналов, настраиваются внешние сигналы, мо­дельное время устанавливается в нуль. Вторая фаза - моделиро­вание до истечения установленного времени Т.

Рассмотрим примеры моделей схем на языке VHDL.

Пример 1. Генератор синхросигналов.

entity clock is

generic (tl: Time:=10ns;t2:Time:=10ns);

port (c: out BIT := '0');

--tl и t2 в сумме составляют период синхросигналов,
~ начальное значение сигнала с есть низкий уровень, т.е. ‘0’.
end clock;

architecture gen of clock is

generic (N:integer:=1000);

-- N есть число периодов колебаний на отрезке

-- моделирования; .

begin

A: process

begin

for i in 1 to N loop

с <='1'; wait for tl;

c<='0'; wait fort2;

end loop;

end process A;

end gen;

Пример 2. Возможный вариант описания D-триггера (сигнал R - установка в 0, при С = 1 на выходе Q устанавливается значение входа S):

entity FF is

port (R,S,C: in BIT; Q: out BIT);

end FF;

architecture func of FF is begin

work: process (R,C)

begin

if R=’1’ thenQ<='0';elsif C=’1’ then Q<=S; else Q<=Q;

end if;

end process work;

end func;

П p и м e p 3. Повторение примера 2, но установка состояния S происходит по положительному фронту сигнала С. В этом случае можно сохранить предыдущую модель, лишь заменив второе ус­ловие в операторе if на выражение

not C'STABLE and С = ' 1’

П р и м е р 4. Требуется описать операции записи данных в восьмиразрядный регистр 1 со входа А по переднему фронту так­тового сигнала С и далее данных из регистра 1 в регистр 2 по зад­нему фронту того же сигнала (в этом примере иллюстрируется представление сигналов битовыми векторами):

entity REG is

port(A: in BIT_VECTOR(0 to 7);

C: in BIT;

Z: out BIT_VECTOR(0 to 7));

end REG;

architecture alg of REG is

signal B: BIT_VECTOR(0 to 7);

begin

m: block((C = 'I¹ and not C'STABLE) or (C= '0' and not

C'STABLE))

В <= guarded A after tl when C=’1’ and not C'STABLE;

Z <= guarded В after t2 when C= '0' and not C'STABLE;

end block m;

end alg;

П p и m e p 5. Конвертор параллельного кода в последовательный

entity converter is

generic (tact: Time);

port (paral: in BIT_VECTOR (0 to 7);

clock: in BIT;

seq: out BIT);

end converter;


architecture alg of converter is

begin


,,
A: process

variable delay: Time := tact;

~ описывается переменная delay типа Time с начальным
-- значением tact.
begin
wait until clock =’1’;

for iinparal'range loop

seq <= transport paral(i) after delay;

delay:= delay+tact;

end loop;

seq <= transport '0' after delay;

end process A;

end alg;

П p и m e p 6. Автомат Мура (рис. 2.27), где П - память (12-разрядный регистр), КС - комбинационная схема.

entity Moore is

generic (Т: Time:=25 ns; N: integer:=12; M: integer:=9);

port (X: in BIT_VECTOR (1 to N);

C: in BIT;

F: out BIT_VECTOR (1 to M));

end Moore;




X

F


C

Рис.2.27. Автомат Мура

Architecture cont of Moore is

signal Rl, R2: BIT_VECTOR (1 to N);

begin

i; process (R2)

begin F <= CC2 (R2);

end process;

-- Идентификаторами СС1 и СС2 обозначены функции,

-- описывающие поведение

-- соответствующих КС, описания функций здесь не приведены
process (С)

begin R2<=CC1(R2,X) after T;

end process;

end cont;


П p и m e p 7. Мультиплексор, схема и таблица функционирования которого приведены на рис. 2.28 [68].

entity mpx is

port (X: in BIT_VECTOR (1 to 4);
A: in BIT_VECTOR (1 to 2);

y: out BIT);

end mpx;

-- архитектурное тело algl - первоначальное поведенческое

-- описание, выражающее алгоритм функционирования

-- устройства.




X1

X2

X3

X4


A1

A2

MUX4


Y

Рис. 2.28. Изображение мультиплексора и его функциональность


architecture alg of mpx is
begin

process

begin

with A select у <= x(l) when «00», x(2) when «01», x(3) when «10», x(4) when «11»;

end;

end algl;


-- архитектурное тело alg2 - поведенческое описание в стиле

~ потока данных, полученное после выбора элементщй базы и

-- определенной конкретизации схемных решений.

architecture alg2 of mpx is

signal mal,ma2: BIT_VECTOR (1 to 2);

signal: my: BIT_VECTOR (1 to 4);

begin

for i in 1 to 2 loop

mal(i) <= not A(i) after 3 ns;

ma2(i) <= not mal(i) after 3 ns;

end loop;

my(l) <= not (x(l) and ma 1(1) and ma 1(2)) after 5 ns;

my(2) <= not (x(2) and mal(l) and ma2(2)) after 5 ns;

my(3) <= not (x(3) and ma2(l) and mal(2)) after 5 ns;

my(4) <= not (x(4) and ma2(l) and ma2(2)) after 5 ns;

у <= not (my(l) and my(2) and my(3) and my(4)) after 5 ns

end alg2;

~ архитектурное тело schema - структурное описание,

~ выражающее логическую схему устройства.

architecture schema of mpx is

component ANDN3

port (a.b.c: in BIT; z: out BIT);

end component;

component ANDN4

port (a,b.c,d: in BIT; z: out BIT);

end component;

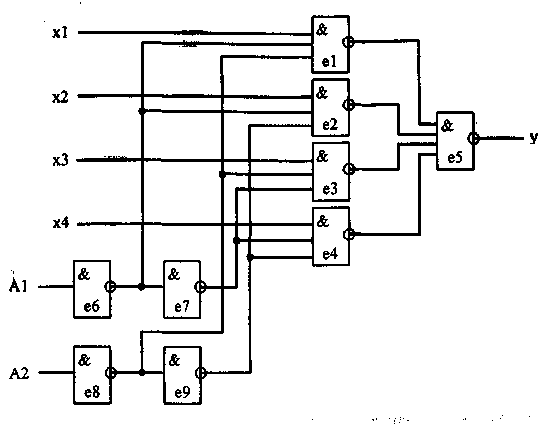

Рнс. 2.29. Логическая схема мультиплексора


component INV

port (x: in BIT; у: out BIT);

end component;

signal mal,ma2: BIT_VECTOR (1 to 2);

signal: my: BIT_VECTOR(1 to 4);

el: ANDN3

port map (x(l),mal(l),ma2(l),my(l));

e2:ANDN3

port map (x(2),mal(l),ma2(2),my(2));

e3:ANDN3

port map (x(3),mal(2),ma2(l),my(3));

e4: ANDN3

port map (x(4),mal(2),ma2(2),my(4));

e5:ANDN4

port map (my(l),my(2),my(3),my(4),y);

e6:INV

port map (A(l),mal(l));

e7:INV

port map (mal(l),ma2(l));

e8:INV

port map (A(2),mal(2));

e9:INV '

port map (mal(2),ma2(2));

end schema;

Пример8.В этом примере рассматривается возможный вариант модели двоичного сумматора, на входы которого подают­ся двухразрядные двоичные слагаемые А и В, на выходе получа­ется трехразрядное двоичное число Y. Главное назначение приме­ра - иллюстрация применения пакета (package). В примере ис­пользуется операция сложения целых десятичных чисел, что тре­бует перевода слагаемых А и В из двоичной системы в десятич­ную, а полученной суммы из десятичной системы в двоичную. Для перевода используются функции tran2_10 и tranlO_2. Эти функции объединены в пакет tran.

entity add is

port (A: in BIT_VECTOR (0 to 1);

B: in BIT_VECTOR (0 to 1);

Y: out BIT_VECTOR (0 to 2));

end add;

package tran is

function tran2_l0 (signal X1, X2: BIT) return integer;

function tranlO_2 (signal X: integer) return BIT_VECTOR;

end tran;

package body tran is

function tran2_10 (signal XI, X2: BIT)

return integer is

variable Z: integer := 0;

— функция преобразования двухразрядных двоичных чисел в ~ десятичные;

-- аргументы XI и Х2 соответственно

~ младший и старший разряды двоичного числа

begin

if XI = ' 1 ’ then X:=1;

else X := 0;

end if;

if X2 = ' 1 ’ then X:=X+2;


else X := X;

end if;

return X;

end tran2_10;

.

function tranlO_2 (signal X: integer)

return BIT_VECTOR is

variable Y: BIT_VECTOR (0 to 2);
variable tl: integer := 0;

variable t2: integer := 0;

--функция преобразования десятичных чисел в диапазоне

• от 0 до 7 в трехразрядные двоичные числа


begin

t1:=X;

for i in 2 downto 0 loop

t2:=tl/(2**i);

tl:=tlrem(2**i);

ift2=l then

Y(i) :=' 1 ';

else Y(i) := '0' ;

end if;

end loop;

return Y;

end tranlO_2;

end tran;


architecture sum of add is

use tran.all;

signal aint, bint: integer range 0 to 3;

signal yint: integer range 0 to 7;

begin

aint <= tran2_10 (A(0), A(l));

bmt<=tran2_10(B(0),B(l));

yint <= aint + bint;

Y<=tranlO_2(yint);

end sum;

Пример9. В этом примере рассматривается важная особен­ность языка VHDL, заключающаяся в возможности использова­ния в одном архитектурном теле смешанных структурных и пове­денческих (structure and dataflow) описаний. Смешанные описания удобны, когда проектируется сложная схема из компонентов, для которых уже определены VHDL-модели в виде сущностей (entities).

Пусть требуется разработать VHDL-модель восьмиразрядно­го комбинационного сумматора. Логика работы схемы одного раз­ряда сумматора задана в виде табл. 2.12. Тогда модель однораз­рядного сумматора может быть представлена в следующем виде:

Таблица 2.12

А	В	С1	SUM	С2
0	0	0	0	0
0	0	1	1	0
0	1	0	1	0
0	1	1	0	1
1	0	0	1	0
1	0	1	0	1
1	1	0	0	1
1	1	1	1	1

entity adder is

port (А, В, С1: in BIT;

SUM, C2: out BIT);

end adder;

- А и В - слагаемые, С1 - перенос из соседнего младшего разряда,

— SUM - сумма, С2 - перенос в соседний старший разряд

architecture opr of adder is

begin

SUM<=AxorBxorCl;

C2 <= (A and B) or (A and Cl) or (Cl and В);

end opr;

Теперь модель восьмиразрядного сумматора получается со ссылкой на компонент adder и с помощью оператора generate:

entity add_8 is

port (X, Y: in BIT_VECTOR (7 downto 0);

CO: in BIT;

C7: out BIT;

RES: out BIT_VECTOR (7 downto 0);

end add_8;

-- X и Y - слагаемые, RES - сумма

architecture cont of add 8 is

component adder

SUM, C2: out BIT);

end component;

signal C: BIT_VECTOR (7 downto);

begin

for i in 7 downto 0 loop

if i = 0 generate

FF: adder

port map (X(0), Y(0), C0, RES(0), C(0));

end generate;

if i /= 0 generate

FF: adder

port map (X(i), Y(i), C(i-l), RES(i), C(i));

end generate;

end loop;

C7<=C(7)_;

end cont;
