ТЕМА 15. Приборы радиационной и химической разведки,

дозиметрического контроля


В целях получения данных для оценки работоспособности по радиационному показателю состава формирования ГО, рабочих, служащих, населения и определения объема медицинской помощи, санитарной обработки людей, ветеринарной обработки с/х животных, специальной обработки техники, обеззараживания продовольствия, воды, фуража и сооружений в условиях ЧС организуется и осуществляется дозиметрический и химический контроль.

Дозиметрический и химический контроль является составной частью противорадиационной и противохимической защиты населения.

Дозиметрический контроль включает контроль радиоактивного заражения (загрязнения) и контроль облучения.

Контроль радиоактивного заражения (загрязнения) проводится для определения степени заражения радиоактивными веществами местности, с/х животных, а также техники, транспорта, средств индивидуальной защиты, одежды, продовольствия, воды, фуража и других объектов. Он осуществляется путем измерения степени заражения объектов по γ-излучению или определения удельной активности по β- и α-излучению.

Для обнаружения и измерения радиоактивных излучений используются последствия их воздействия с веществом окружающей среды. В зависимости от того, какое из этих последствий используется в работе контрольных приборов, существует несколько методов обнаружения и измерения ионизирующих излучений. Различают ионизационный, химический, фотографический, сцинтиляционный и другие методы.

Ионизационный метод является основным. Он широко используется в большинстве полевых дозиметрических приборах. Он заключается в измерении ионизационного тока или его импульсов, возникающих в газовой среде под действием ионизирующих излучений и напряжения постоянного тока, приложенного к устройству с этой газовой смесью.

Все приборы, работающие на ионизационном методе, имеют идентичное общее устройство и принцип действия. Основными частями таких приборов являются: воспринимающее - 1, усилительное - 2, измерительное или регистрирущее - 3 устройства, источник питания - 4 и для переносных приборов преобразователь напряжения тока - 5 (рис. 45).

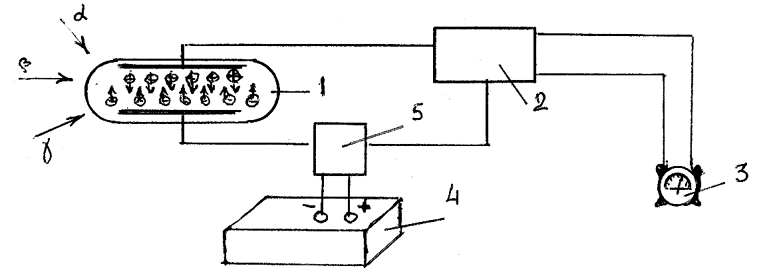

Рис.45. Принцип работы приборов, основанных на ионизационных методах


Воспринимающее устройство (блок детектирования) преобразует энергию радиоактивных частиц или гамма-квантов в электрическую энергию. В дозиметрических приборах в качестве детекторов ионизирующих излучений используется ионизационная камера или газоразрядный счетчик.

Ионизационная камера представляет собой заполненный воздухом замкнутый объем, в котором расположены два изолированных друг от друга электрода. К электродам приложено напряжение от источника постоянного тока. При отсутствии радиоактивного излучения в цепи ионизационной камеры тока не будет, поскольку воздух является изолятором. При воздействии же радиоактивного излучения в ионизационной камере молекулы воздуха ионизируются, т.е. молекулы воздуха теряют электроны и становятся положительно заряженными ионами.

В цепи камеры возникает ионизационный ток, величина которого пропорциональна мощности дозы радиоактивного излучения. Следовательно, по величине ионизационного тока можно судить о мощности дозы радиоактивных излучений, воздействующих на камеру.

Газоразрядный счетчик представляет собой полый металлический или стеклянный цилиндр, внутренний объем которого заполнен разряженной смесью инертных газов с небольшим количеством галогенов.

Внутри цилиндра натянута тонкая металлическая нить (анод), соединяющаяся с положительным полюсом источника. Катодом является или металлический корпус или тонкий слой металла, нанесенный на внутреннюю поверхность стеклянного цилиндра

Газоразрядные счетчики, благодаря присутствию галоидов работают в режиме ударной ионизации (газового усиления), происходящей за счет вторичной ионизации. Ток, протекающий в цепи такого счетчика, значительно больше, чем в ионизационной камере.

Основными приборами радиационного контроля в системе ГО являются измерители мощности (радиометр-рентгенометр) ДП-5А(Б,В), индикатор-сигнализатор ДП-64, измеритель дозы ДП-3Б, комплекты индивидуальных дозиметров ДП-22В, ДП-24, ИД-1, ИД-11 и ряд других приборов.

Радиометр-рентгенометр ДП-5А(Б,В) предназначен для измерения уровней радиации на местности, степени зараженности объектов и обнаружения β-зараженности поверхностей объектов. С помощью ДП-5А (Б,В) можно измерить уровни радиации и степени радиоактивной зараженности, т.е. он функционирует и как рентгенометр, и как радиометр.

Мощность экспозиционной дозы γ-излучения определяется в милли-рентгенах в час или рентгенах в час (мР/ч, Р/ч) для точки пространства, в которой помещен при измерениях блок детектирования (зонд) прибора. Диапазон измерений радиометра-рентгенометра от 0,05 мР/ч до 200 Р/ч.

Для повышения чувствительности прибора диапазон разбит на 6 поддиапазонов

.

Характеристика поддиапазона прибора ДП-5А (ДП-5Б, ДП-5В)


№

поддиапазона
Положение

ручки

переключателя
Шкала

отсчета
Единица

измерения
Пределы

измерения

I
200
0-200
Р/ч
5-200

II
x1000
0-5
мР/ч
500-5000

III
х100
0-5
мР\ч
50-500

IV
х10
0-5
мР\ч
5-50

V
х1
0-5
мР\ч
0,5-5

VI
х0,1
0-5
мР\ч
0,05-0,5


Прибор обеспечивает требуемые характеристики после одной минуты самопрогрева. Время установления показания прибора, необходимое для гарантированной точности отсчета, не превышает 45 сек.

Прибор обеспечивает измерения в интервале температур воздуха от –50оС до +50оС. Погрешность измерения не превышает ±30% от измеряемой величины. На 2-6 диапазонах прибор имеет звуковую индикацию с помощью головных телефонов. При обнаружении радиоактивного заражения в телефонах прослушиваются щелчки, причем их частота увеличивается с увеличением мощности дозы γ-излучения.

После аварии на Чернобыльской АЭС появился целый ряд индивидуальных приборов для обнаружения наличия радиоактивного гамма излучения.


Приборы для измерения дозы облучения

Контроль облучения проводится в целях своевременного получения данных о поглощенных дозах облучения людей и с/х животных, находящихся на радиоактивно зараженной территории или оказавшихся под действием проникающей радиации. По данным контроля облучения устанавливается или подтверждается факт внешнего воздействия ионизирующих излучений, оценивается работоспособность людей и уточняется сортировочное предназначение пораженных.

Дозиметрический контроль проводится также с целью недопущения переоблучения сверх допустимых доз формирований, работающих в очагах радиоактивного заражения, а также персонала объектов, связанных с изготовлением, использованием или хранением радиоактивных веществ.

Дозиметрический контроль облучения людей подразделяется на групповой и индивидуальный.

Групповой контроль облучения проводится в целях получения данных для оценки работоспособности формирования ГО, рабочих и служащих ОНХ с помощью дозиметров, выдаваемых один-два дозиметра на группу людей, работающих в одинаковых условиях, неработающего населения – расчетным методом.

Расчет доз облучения производится по формуле Д = Рср Т : К, где Д – доза облучения Р, Рср – средний уровень радиации Р/ч, Т – продолжительность облучения, ч,К – коэффициент ослабления радиации.

Средний уровень радиации определяется путем деления суммы значений измеренных уровней радиации на количество слагаемых.

Индивидуальный контроль облучения проводится в целях получения данных о дозах облучения каждого человека, которые необходимы для первичной диагностики степени тяжести острой лучевой болезни.

Наибольшее распространение получили индивидуальные дозиметры, работающие по ионизационному методу. Они комплектуются вместе с зарядным устройством.

Комплекты индивидуальных дозиметров ДП-22В(ДП-24) предназначены для измерения экспозиционной дозы γ-облучения людей, находившихся на радиоактивно зараженной местности.

В комплект ДП-22В входят 50 карманных прямопоказывающих дозиметров ДКП-50А и зарядное устройство ЗД-5. Комплект ДП-24 отличается от ДП-22В тем, что в нем только 5 дозиметров ДКП-50А.

Индивидуальные дозиметры ДКП-50А обеспечивают измерение индивидуальных доз γ-облучения в диапазоне от 2 до 50 Р/ч при мощности дозы от 0,5 до 200 Р.


Приборы химического контроля

Для обнаружения отравляющих веществ (ОВ) и аварийно химически опасных веществ (АХОВ) в воздухе, на местности, на технике и в пробах, взятых с различных объектов, используют приборы химической разведки.

Принцип обнаружения и определения ОВ (АХОВ) приборами основан на изменении окраски наполнителей индикаторов при взаимодействии их с ОВ (АХОВ). В зависимости от того, какой был взят индикатор и как он изменил окраску, определяют тип ОВ(АХОВ), а сравнение полученной окраски с цветом эталона позволяет судить о приблизительной концентрации ОВ (АХОВ) в воздухе или о плотности заражения. В системе ГО применяется прибор войсковой химической разведки (ВПХР).


Войсковой прибор химической разведки (ВПХР) предназначен для определения в полевых условиях наличия и ориентировочной концентрации ОВ (АХОВ) в воздухе, на поверхности различных объектов и в сыпучих материалах.

ВПХР – переносной прибор, его масса 2,3 кг. Прибор может работать без подогрева индикаторных трубок при температуре воздуха +15оС и выше, а с подогревом с помощью собственной грелки от –40оС.

Войсковой прибор химической разведки состоит из корпуса с крышкой и размещенных в нем: ручного насоса, насадки к насосу, индикаторных трубок (ИТ) в бумажных кассетах, защитных колпачков, противодымных фильтров, грелки с пятнадцатью патронами к ней, электрофонаря и лопаточки для взятия проб. Для переноски прибора имеется плечевой ремень с поясной тесьмой.

Ручной поршневой насос ВПХР служит для вскрытия индикаторных трубок разбивания, находящихся в них ампул и прокачивания исследуемого воздуха через ИТ. При 50 качаний насоса в минуту через ИТ прокачивается 1,8-2 л воздуха. В головке насоса размещены: нож для надреза концов ИТ; гнездо для установки индикаторных трубок. Ампуловскрыватель служит для разбивания ампул, находящихся в ИТ.

Насадка к насосу предназначена для работы с прибором в дыму, при определении ОВ (АХОВ) в сыпучих материалах, на почве, технике, одежде и других предметах.

Индикаторные трубки служат для удержания и хранения ампул с индикационными жидкостями, применяемые при определении ОВ (АХОВ) и наполнителей. Они представляют собой запаянные стеклянные трубки без ампул или с одной (двумя) ампулами и наполнителем. Каждая ИТ имеет условную маркировку, соответствующей определенному ОВ (АХОВ).

Защитные колпачки служат для защиты внутренней поверхности воронки насадки от заражения каплями стойких ОВ (АХОВ) при определении заражения поверхности и для помещения проб почв и сыпучих материалов. Они изготавливают из полиэтилена и имеют отверстия для прохода воздуха.

Противодымные фильтры состоят из одного слоя фильтрующего материала и нескольких слоев капроновой ткани. Они используются при определении ОВ (АХОВ) в задымленном воздухе, а также при определении ОВ (АХОВ) на почве или в сыпучих материалах.

Грелка служит для подогрева индикаторных трубок при пониженной (ниже +15оС) температуре воздуха.

Для определения ОВ (АХОВ) в воздухе необходимо открыть крышку прибора, вынуть насос, извлечь из кассеты соответствующую индикаторную трубку, надрезать ее концы и вскрыть. С помощью ампуловскрывателя разбить ампулу (если она есть) и два-три раза встряхнуть. Вставить ИТ немаркированным концом в насос и сделать соответствующее число качаний (указано на кассете или в инструкции по ИТ). Затем вынуть индикаторную трубку из насоса и через минуту сравнить окраску ее наполнителя с окраской, изображенной на кассете.

С помощью ВПХР, используя соответствующие ИТ, можно определить наличие, тип и концентрацию АХОВ в воздухе с помощью соответствующих индикаторных трубок.

Для определения ОВ (АХОВ) на поверхности различных объектов необходимо подготовить соответствующую ИТ, как указано выше, вставить ее в насос, навернуть на насос насадку с надетым на воронку защитным колпачком и откинутым прижимным кольцом; приложить воронку насадки к наиболее зараженному месту на поверхности объекта и прокачать воздух. Вынуть ИТ и сравнить окраску наполнителя с окраской на кассете.

Для определения ОВ (АХОВ) в сыпучих материалах необходимо: подготовить индикаторную трубку, предназначенную для проверки на соотвествующее ОВ (АХОВ) так, как было указано ранее; вставить ИТ в головку насоса и навернуть на него насадку с надетым защитным колпачком; лопаточкой насыпать пробу исследуемого материала в воронку насадки, взяв его сверху в наиболее зараженном месте; накрыть пробу противодымным фильтром (вниз капроновой тканью) и закрепить прижимным кольцом; прокачать воздух через ИТ, производя количество качаний поршнем насоса соответственно указаниям для определения заражения ОВ (АХОВ), на которое проводится проверка; снять с насадки и зарыть в землю противодымный фильтр, пробу и колпачок, сняв насадку насоса, по окраске наполнителя ИТ определить тип ОВ (АХОВ) и его концентрацию.

При низких температурах соответствующие трубки необходимо подогреть с помощью грелки. Для этого необходимо: в центральное отверстие грелки вставить патрон, а в боковые гнезда – индикаторные трубки. Штырем грелки через отверстие в патроне разбить ампулу внутри его и, не вынимая штырь до прекращения выделения пара, прогреть ИТ. В дальнейшем процесс определения заражения производится в описанном выше порядке.

Кроме ВПХР на вооружении ГО имеется полуавтоматический прибор химической разведки (ППХР). Принцип его работы такой же, как и ВПХР. Отличие состоит в том, что воздух прокачивается через ИТ с помощью ротационного насоса, работающего от электродвигателя постоянного тока, а при низких температурах индикаторные трубки подогреваются с помощью электрогрелки, индикаторные трубки в ППХР и ВПХР однотипны.

Этим прибором оснащаются химические разведывательные машины. Общее устройство прибора и принцип работы с ним даны в инструкции по эксплуатации ППХР.
