БАЛЛИСТИКА ПУЛИ
При сверхзвуковых скоростях полета пули, когда основной причиной сопротивления воздуха является образование уплотнения воздуха перед головной частью, выгодны пули с удлиненным остроконечным носиком. За донной частью пули образуется разреженное пространство, вследствие чего появляется разность давлений на головную и донную части. Эта разность и обусловливает сопротивление воздуха полету пули. Чем больше диаметр дна пули, тем больше разреженное пространство, и, естественно, чем меньше диаметр дна, тем это пространство тоже меньше. Поэтому пулям придают обтекаемый конусообразный хвостовик, а дно пули оставляют возможно меньшего диаметра, но достаточного для того, чтобы залить ее свинцом.
Из внешней баллистики известно, что при скорости пули большей, чем скорость звука, форма хвостовой части пули оказывает сравнительно меньшее влияние на сопротивление воздуха, чем головная часть пули. При большой начальной скорости пули на дистанциях стрельбы 400-450 м общая аэродинамическая картина сопротивления воздуха у пуль и с плоской, и с обтекаемой хвостовой частью примерно одинакова (А, Б на схеме 117).
Схема 117. Баллистика пуль разной формы на разных скоростях:
А - баллистика пули с конусообразным хвостовиком на больших скоростях;
Б - баллистика пули без конусообразного хвостовика на больших и малых скоростях;
В - баллистика пули с конусообразным хвостовиком на малых скоростях:
1 - волна уплотненного воздуха; 2 - отрыв пограничного слоя; 3 - разреженное пространство
Влияние формы хвостовой части на величину силы сопротивления воздуха увеличивается с уменьшением скорости пули. Хвостовая часть в виде усеченного конуса придает пуле более обтекаемую форму, благодаря которой на малых скоростях уменьшаются область разреженного пространства и завихрения воздуха позади дна летящей пули (В на схеме 117). Завихрения и наличие области пониженного давления за пулей приводят к быстрой потере скорости пули.
Коническая хвостовая часть более целесообразна для тяжелых пуль, применяемых для стрельбы на большие дистанции, так как в конце полета на большую дальность скорость пули мала. В современных пулях длина хвостовой конической части лежит в пределах 0,5-1 калибра.
Общая длина пули ограничивается условиями устойчивости ее при полете. При нормальной крутизне нарезов устойчивость пули в полете обеспечивается при ее длине не более 5,5 калибра. Пуля большей длины будет лететь на пределе устойчивости и даже при естественных завихрениях воздушных потоков может пойти кувырком.
ЛЕГКИЕ И ТЯЖЕЛЫЕ ПУЛИ. ПОПЕРЕЧНАЯ НАГРУЗКА ПУЛИ
Поперечной нагрузкой пули называется отношение веса пули к площади поперечного сечения ее цилиндрической части.
an = q/Sn (г/см2),
где q - вес пули в граммах;
Sn - площадь поперечного сечения пули в см2.
Чем больше вес пули при том же калибре, тем больше и ее поперечная нагрузка. В зависимости от величины поперечной нагрузки различают легкие и тяжелые пули. Обыкновенные пули, имеющие при нормальном калибре (см. далее) поперечную нагрузку более 25 г/см2 и вес более 10 г, называются тяжелыми, а пули нормального калибра, имеющие вес менее 10 г и поперечную нагрузку менее 22 г/см2, называются легкими (табл. 39).
Таблица 39
Основные данные легкой пули образца 1908 г. и тяжелой пули образца 1930 г.
| Характеристика | Легкая пуля обр. 1908 г. | Тяжелая пуля обр. 1930 г. |
| Вес пули, г | 9,6 | 11,8 |
| Длина пули, мм | 28,5 | 33,2 |
| Высота оживала, мм | 18,4 | 18,83 |
| Длина ведущей части, калибров | 1,3 | 1,0 |
| Поперечная нагрузка, г/см2 | 21,2 | 25,9 |
Пули с большой поперечной нагрузкой имеют меньшую начальную скорость, чем легкие пули, при одном и том же максимальном давлении в стволе. Поэтому на малых дальностях стрельбы легкая пуля дает более настильную траекторию, чем тяжелая пуля (схема 118). Однако с увеличением поперечной нагрузки уменьшается ускорение силы сопротивления воздуха. А так как ускорение силы сопротивления воздуха действует в направлении, обратном скорости пули, то пули с большей поперечной нагрузкой медленно теряют скорость под влиянием сопротивления воздуха. Так, например, отечественная тяжелая пуля на дальности более 400 м имеет более настильную траекторию, чем легкая пуля (см. схему 118).
Схема 118. Траектории легкой и тяжелой пуль при стрельбе на различные дальности
Немалое значение имеет и то, что тяжелая пуля имеет конический хвостовик и ее аэродинамика на низких скоростях более совершенна, чем аэродинамика пули легкой (см. ранее).
По всем этим причинам при достижении дистанции 500 м легкая пуля образца 1908 г. начинает притормаживаться, а тяжелая - нет (табл. 40).
Таблица 40
Время полета пули, с
| Дистанции стрельбы, м | обр. 1930 г. | обр. 1908 г. |
| 100 | 0,13 | 0,11 |
| 200 | 0,27 | 0,25 |
| 300 | 0,42 | 0,40 |
| 400 | 0,58 | 0,57 |
| 500 | 0,76 | 0,76 |
| 600 | 0,95 | 0,97 |
| 700 | 1,16 | 1,21 |
| 800 | 1,39 | 1,47 |
| 900 | 1,64 | 1,75 |
| 1000 | 1,91 | 2,06 |
| 1100 | 2,20 | 2,40 |
| 1200 | 2,51 | 2,77 |
| 1300 | 2,84 | 3,16 |
| 1400 | 3,19 | 3,58 |
| 1500 | 3,55 | 4,02 |
Практикой установлено, что тяжелые пули на дистанциях 400 м обеспечивают более кучный бой и сильнее действуют по цели, чем легкие пули. Из винтовок и пулеметов максимальная дальность полета тяжелой пули составляет 5000 м, а легкой - 3800.
Для обычных пехотных винтовок, из которых стрельба мало подготовленными стрелками, как правило, ведется на дистанциях до 400 м, стрельба легкими пулями будет практичной, ибо на этой дистанции траектория легкой пули будет более настильной, а следовательно, более результативной. Но для снайперов и пулеметчиков, которым надо достать цель на 800 м (а пулеметчикам и дальше), более целесообразна и результативна стрельба именно тяжелыми пулями.
Для лучшего уяснения процесса приведем баллистическое толкование схемы 118. Чтобы при стрельбе на дистанции 200 м тяжелая пуля попала в ту же точку, что и легкая, ей надо придать при выстреле больший угол возвышения, то есть "приподнять" траекторию практически на один-два сантиметра.
Если винтовка пристреляна легкими пулями на дистанции 200 м, тяжелые пули в конце дистанции пойдут сантиметра на полтора-два ниже (если прицел установлен для стрельбы легкими пулями). Но на дистанции 400 м скорость легкой пули уже падает быстрее, чем скорость пули тяжелой, которая имеет более совершенную аэродинамическую форму. Поэтому на дистанции 400-500 м траектории и точки попадания обеими пулями совпадают. На более дальних дистанциях легкая пуля еще более теряет скорость по сравнению с тяжелой. На дистанции стрельбы 600 м легкая пуля попадает в ту же точку, что и тяжелая, если ей при выстреле придать больший угол возвышения. То есть теперь надо поднимать траекторию уже при стрельбе легкой пулей. Поэтому при стрельбе из винтовки, пристреляной тяжелыми пулями, на дистанции 600 м легкие пули пойдут ниже (реально на 5-7 см). Тяжелые пули на дальностях стрельбы свыше 400-500 м имеют более настильную траекторию и большую кучность, поэтому они более предпочтительны для стрельбы по отдаленным целям.
Легкая пуля образца 1908 г. имеет поперечную нагрузку 21.2 г/см2. тяжелая пуля образца 1930 г. - 25,9 г/см2 (табл. 39).
Утяжеление пули образца 1930 г. выполнено за счет удлиненного носика и конусообразной хвостовой части (б на схеме 119). Легкая пуля образца 1908-1930 гг. имеет в хвостовой части коническое углубление- Наличие этого внутреннего конуса (а на схеме 119) создает выгодные условия для обтюрации пороховых газов, так как хвостовая часть пули от давления газов расширяется по диаметру и плотно прижимается к стенкам канала ствола.
Схема 119. Легкая и тяжелая пули:
а - легкая пуля; б - тяжелая пуля:
1 - оболочка: 2 - сердечник
Это обстоятельство позволяет увеличить срок службы ствола, потому что легкая пуля хорошо врезается в нарезы, прижимается к ним и получает вращательное движение даже при очень незначительной высоте нарезов. Таким образом, внутренний полый конус легкой пули при ее меньшей массе и инертности повышает живучесть стволов.
По этой же причине стрельба легкой пулей из старых винтовок с изношенными стволами получается точнее и результативнее, чем стрельба тяжелыми пулями. Тяжелая пуля при прохождении старого ствола "счесывается" неровностями раковин от ржавчины и разгара, как напильником, уменьшается в диаметре и при выходе из ствола начинает "гулять" в нем. Легкая пуля постоянно расширена в стороны своей конусной юбкой и во время работы в стволе прижата к его внутренним стенкам.
Запомните: стрельба легкой пулей повышает живучесть стволов вдвое. Из новых стволов качество стрельбы (кучность боя) получается лучше при стрельбе тяжелой пулей. Из старых, изношенных стволов качество стрельбы получается лучшим при стрельбе легкой пулей с внутренним конусом хвостовой части.
Легкие пули имеют преимущество настильной траектории до дальности 400-500 м. Начиная с дальности 400-500 м и больше тяжелая пуля имеет преимущества во всех отношениях (энергия пули больше, рассеивание меньше и настильнее траектория). Тяжелые пули меньше отклоняются деривацией и ветром, настолько меньше, насколько больше они весят по сравнению с легкой пулей (примерно на 1/4). На дистанциях свыше 400 м вероятность попадания при стрельбе тяжелой пулей втрое больше, чем при стрельбе легкой пулей.
При пристрелке на дистанции 100 м тяжелые пули идут на 1-2 см ниже, чем легкие.
Носик (вершина) тяжелой пули образца 1930 года окрашивается в желтый цвет. Легкая пуля образца 1908 г. особых отличительных знаков не имеет.
ДЕЙСТВИЕ ПУЛИ ПО ЦЕЛИ. УБОЙНОСТЬ ПУЛИ
Поражение живой открытой цели при попадании в нее определяется убойностью пули. Убойность пули характеризуется живой силой удара, то есть энергией в момент встречи с целью. Энергия пули Е зависит от баллистических свойств оружия и вычисляется по формуле:
Е = (g x v2)/S
где g - вес пули;
v - скорость пули у цели;
S - ускорение свободного падения.
Чем больше вес пули и чем больше ее начальная скорость, тем больше энергия пули. Соответственно, энергия пули тем больше чем больше скорость пули у цели. Скорость пули у цели тем больше, чем совершеннее ее баллистические качества, определяемые формой пули и ее обтекаемостью. Для нанесения поражения, выводящего из строя человека, достаточна энергия пули, равная 8 кг м, и для нанесения такого же поражения вьючному животному необходима энергия около 20 кг м. Пули современных армейских образцов стрелкового оружия калибра 7,62 мм сохраняют убойность почти до предельной дистанции полета. Пули спортивных малокалиберных патронов очень быстро теряют скорость и энергию. Практически такая малокалиберная пуля теряет гарантированную убойность на дистанции более 150 м (табл. 41).
Таблица 41
Баллистические данные малокалиберной пули 5,6 мм
| Дальность, м | Кинетическая энергия, кг/м |
| 50 | 11,8 |
| 100 | 10,0 |
| 150 | 8,5 |
| 200 | 6,8 |
При стрельбе на обычные прицельные дистанции пули всех образцов боевого стрелкового оружия имеют многократный запас энергии. Например, при стрельбе тяжелой пулей из снайперской винтовки на дальность 2 км энергия пули у цели равна 27 кг м.
Эффект действия пули по живым целям зависит не только от энергии пули. Большое значение имеют такие факторы, как "боковое действие", способность пули к деформации, скорость и форма пули. "Боковое действие" - удар в стороны - характеризуется размерами не только самой раны, но и размером поражаемой ткани по соседству с раной. С этой точки зрения остроконечные длинные пули обладают большим "боковым" действием вследствие того, что длинная пуля с легкой головной частью начинает "кувыркаться" при попадании в живую ткань. Так называемые "кувыркающиеся" пули со смещенным центром тяжести были известны еще в конце прошлого столетия и неоднократно запрещались международными конвенциями по причине чудовищного воздействия: кувыркающаяся по организму пуля оставляет после себя канал сантиметров пять в диаметре, наполненный размозженным фаршем. В общевойсковой практике отношение к ним двойственное - эти пули, разумеется, убивают наповал, но в полете они идут на пределе устойчивости и нередко начинают кувыркаться даже от сильных порывов ветра. Кроме того, пробивное действие по цели кувыркающимися пулями оставляет желать лучшего. Например, при стрельбе такой пулей через деревянную дверь кувыркающаяся пуля проделывает в двери огромную дыру, и на этом ее энергия исчерпывается. Цель, находящаяся за этой дверью, имеет шанс уцелеть.
Способность пули к деформации увеличивает поражаемую область. Безоболочечные свинцовые пули при попадании в ткань живого организма деформируются в передней части и дают очень тяжелые ранения. В охотничьей практике для стрельбы по крупному зверю из нарезного оружия применяются так называемые экспансивные разворачивающиеся полуоболочечные пули. Ведущая часть этих пуль и немного головной части заключены в оболочку, а носик оставлен ослабленным, иногда просто из рубашки "выглядывает" свинцовая заливка, иногда эта заливка прикрыта колпачком, иногда в головной части выполняется встречный корпус (схема 120). Эти пули иногда разрываются на части при встрече с целью и поэтому в старину назывались разрывными (это неправильное название). Первые образцы таких пуль изготавливались в 70-х годах XIX столетия в арсенале Дум-Дум вблизи Калькутты, и поэтому название Дум-Дум прилипло к полуоболочечным пулям разных калибров. В армейской практике такие пули с мягким носиком не применяются из-за небольшого пробивного действия.
Схема 120. Разворачивающиеся пули:
1 - фирмы "Росе"; 2 и 3 - фирмы "Вестерн"
На убойное действие пули большое влияние оказывает ее скорость. Человек на 80% состоит из воды. Обыкновенная остроконечная винтовочная пуля при попадании по живому организму вызывает так называемый гидродинамический удар, давление от которого передается во все стороны, вызывая общий шок и сильные разрушения вокруг пули. Однако гидродинамический эффект проявляется при стрельбе по живым целям при скорости пули не менее 700 м/с.
Наряду с убойным действием различают еще так называемое "останавливающее действие" пули. Останавливающим действием называют способность пули при попадании в наиболее важные органы быстро расстраивать функции организма противника так, чтобы он не мог оказать активное сопротивление. Нормальным останавливающим действием живая цель должна моментально обезвреживаться и обездвиживаться. Останавливающее действие имеет большое значение на дистанциях боя в упор и возрастает с увеличением калибра оружия. Поэтому калибры пистолетов и револьверов обычно делаются больше винтовочных.
Для снайперской стрельбы, обычно выполняемой на средних дистанциях (до 600 м), останавливающее действие пули особого значения не имеет.
ПУЛИ СПЕЦИАЛЬНОГО ДЕЙСТВИЯ
При ведении боевых действий невозможно обойтись без пуль специального действия - бронебойных, зажигательных, трассирующих и т. д.
Патроны с бронебойными пулями предназначены для поражения противника за бронированными укрытиями. От обыкновенных пуль бронебойные отличаются наличием броневого сердечника высокой прочности и твердости. Между оболочкой и сердечником обычно находится мягкая свинцовая рубашка, облегчающая врезание пули в нарезы и предохраняющая канал ствола от интенсивного износа. Иногда бронебойные пули не имеют специальной рубашки. Тогда оболочка, являясь корпусом пули, изготавливается из мягкого материала. Так устроена французская бронебойная пуля (3 на схеме 121), состоящая из томпакового корпуса и стального бронебойного сердечника. Носик бронебойной пули окрашен в черный цвет.
Схема 121. Бронебойные пули:
1- отечественная; 2 - испанская; 3 - французская
Бронепробиваемое действие пуль обычно выгодно сочетать с другими видами действия: зажигательным и трассирующим. Поэтому бронебойный сердечник встречается в бронебойно-зажигательных и бронебойно-зажигателыю-трассирующих пулях.
Трассирующие пули предназначены для целеуказания, корректирования огня при стрельбе до 1000 м. Такие пули наполнены трассирующим составом, который для равномерного горения запрессовывается в несколько приемов под очень высоким давлением во избежание разрушения состава при выстреле, горения его на большой поверхности и разрушения пули в полете (а на схеме 122). В оболочке трассирующих пуль отечественного производства спереди помещен сердечник из сплава свинца с сурьмой, а сзади - стаканчик с запрессованным в несколько слоев трассирующим составом
Схема 122. Трассирующие пули:
а - пуля Т-30 (СССР); б - пуля SPGA {Англия); в - пуля Т (Франция)
Во избежание разрушения спрессованного трассирующего состава в пуле и нарушения его нормального горения на трассирующих пулях обычно не делается накатка (канавка) на боковой поверхности для обжима в нее дульца гильзы. Крепление трассирующих пуль в дульце гильзы обеспечивается, как правило, за счет посадки их в дульце с натягом.
При выстреле пламя от порохового заряда зажигает трассирующий состав пули, который, сгорая в полете пули, дает яркий светящийся след, хорошо видный и днем и ночью. В зависимости от времени изготовления и применения в изготовлении трассирующего состава различных компонентов свечение трассера может быть зеленым, желтым, оранжевым и малиновым.
Наиболее практичным является малиновое свечение, хорошо заметное и ночью и днем.
Особенностью трассирующих пуль является изменение веса и перемещение центра тяжести пули по мере выгорания трассера. Изменение веса и продольное смещение центра тяжести не оказывают вредного влияния на характер полета пули. Но поперечное смещение центра тяжести, вызванное односторонним выгоранием трассирующего состава, делает пулю динамически неуравновешенной и вызывает значительное увеличение рассеивания. Кроме того, при горении трассера выделяются химически агрессивные продукты горения, которые разрушающе действуют на канал ствола. При стрельбе из пулемета это не имеет значения. Но снайперский отборный и точный ствол надо беречь. Поэтому не злоупотребляйте трассирующей стрельбой из снайперской винтовки. Тем более что точность стрельбы трассирующими пулями из самого хорошего ствола оставляет желать лучшего. Более того, трассирующая пуля с потерей веса от сгорания трассера быстро теряет пробивную способность и на дистанции 200 м уже не пробивает даже каску. Носик трассирующей пули окрашен в зеленый цвет.
Зажигательные пули выпускались до Второй мировой войны и в ее начальный период. Пули эти предназначались для поражения легковоспламеняющихся целей. В их конструкциях зажигательный состав помещался чаще всего в головной части пули и срабатывал (воспламенялся) при попадании пули в цель (схема 123). Некоторые зажигательные пули, например французская (а на схеме 123), загорались еще в канале ствола от пороховых газов. Автору доводилось видеть стрельбу такими пулями при экспертно-криминалистическом отстреле. Зрелище было очень впечатляющим от стрелка через полигон уходили красивые желто-оранжевые шары величиной с футбольный мяч. Но боевого эффекта от этого фейерверка не было абсолютно никакого. Зажигательные пули, появившиеся в конце Первой мировой войны для борьбы с фанерно-полотняными аэропланами противника, оказались несостоятельными против цельнометаллической авиации. Французские, польские, японские, испанские зажигательные пули не имели необходимой пробивной способности и были не в состоянии пробить и поджечь даже железнодорожную цистерну. Положение не спасало даже то, что впоследствии зажигательный состав стали помещать внутри прочного стального корпуса. Носик зажигательной пули окрашен в красный цвет.
Схема 123. Зажигательные пули:
а - французская пуля Ph: 1 - оболочка, 2 - фосфор, 3, 4 и 5 - донная часть, 6 - легкоплавкая пробка; б - испанская пуля Р 1 - сердечник, 2 - очко, 3 - тяжелое тело, 4 - зажигательный состав (фосфор); в - германская пуля SPr 1 - оболочка, 2 - зажигательный состав (фосфор), 3 - донная часть; 4 - легкоплавкая пробка; г - английская пуля SA: 1 - оболочка, 2 - зажигательный состав, 3 - донная часть; 4 - легкоплавкая пробка
По причине малой пробиваемости зажигательные пули довольно быстро стали вытесняться из боевого применения бронебойно-зажигательными пулями, которые обычно имели карбидо-вольфрамовый или стальной бронебойный сердечник. Сочетание зажигательного и бронебойного действия получилось очень выгодным. Конструкции бронебойно-зажигательных пуль во время Второй мировой войны в разных странах были различными (схема 124). Обычно зажигательный состав по-прежнему располагался в головной части пули - так он надежнее срабатывал, но хуже поджигал. Не вся зажигающая субстанция проникала вслед за бронебойным сердечником в образованную им пробоину. Во избежание этого недостатка выгоднее размещать зажигательный состав позади бронебойного сердечника, но в этом случае снижается чувствительность воспламенения пули к действию по слабым преградам. Оригинально решили эту задачу немцы, они расположили зажигательный состав вокруг бронебойного сердечника (4 на схеме 124, схема 125).
Схема 124 Бронебойно-зажигательные пули:
1- отечественная, 2 - итальянская; 3 - английская; 4 - германская
Схема 125. Бронебойно-зажигательная пуля РтК калибра 7,92 (германская)
Головная часть бронебойно-зажигательных пуль окрашена в черный цвет с красным пояском.
Бронебойно-зажигательно-трассирующие пули обладают одновременно бронебойным, зажигательным и трассирующим действием. Они состоят из тех же элементов: оболочки, бронебойного сердечника, трассера и зажигательного состава (схема 126). Наличие трассера у этих пуль существенно повышает их зажигательное действие. Носик бронебойно-зажигательно-трассирующей пули окрашивается в фиолетовый и красный цвета.
Схема 126. Бронебойно-зажигательно-трассирующие пули:
1 - отечественная БЗТ-30;
2 - итальянская
До Второй мировой войны в армиях некоторых стран (в частности, СССР и Германии) применялись так называемые пристрелочно-зажигательные пули. По идее они должны были давать яркую вспышку в момент встречи даже с фанерным щитом обычной мишени. Пули эти и в СССР, и в Германии имели одинаковую конструкцию. Принцип их действия обычно был основан на том, что ударник, находящийся на оси пули и предназначенный для накола капсюля, в походном состоянии удерживался на месте взаимно сомкнутыми грузиками-противовесами. Эти противовесы при выстреле и вращении пули центробежной силой расходились в стороны, освобождали или взводили ударник. При встрече с целью и торможении пули ударник накалывал капсюль, который воспламенял зажигательный состав, давая очень яркую вспышку. Когда-то в ДОСААФ, куда отдавали для учебных целей всякий патронный "сброд", ненужный в армии, автор стрелял такими патронами выпуска 1919 (!) г. Патроны были с латунной гильзой и латунной оболочкой пули, порох от старости детонировал и оружие сильно било в плечо. На дистанции 300 м вспышки от попадания этих пуль были заметны в яркий солнечный день невооруженным глазом. Эти пули, по существу, являлись разрывными, ибо они по-настоящему разрывались на осколки при попадании в фанерный щит. При этом образовывалась дыра, в которую можно было просунуть кулак. По рассказам очевидцев, попадания такими пулями по живой цели имели ужасные последствия. Этот боеприпас был запрещен Женевской конвенцией и во время Второй мировой войны не производился, разумеется, не в целях гуманизма, а по причине дороговизны в производстве. Старые запасы патронов с такими пулями пошли в ход. Для снайперской стрельбы такие пули непригодны по причине большого (очень большого) рассеивания. Носик пристрелочно-зажигательной пули, так же, как и у обычной зажигательной, окрашивается в красный цвет. Это и были те самые знаменитые разрывные пули, которые не афишировались ни у нас, ни в Германии. Их устройство представлено на схемах 127, 128.
Схема 127. Разрывные пули:
а - пуля дистанционная (Германия); б - пуля ударная (Германия); в - пуля ударная (Испания)
Схема 128. Разрывные пули инерционного действия:
1 - оболочка; 2 - взрывчатое вещество;
3 - капсюль; 4 - предохранитель; 5 - ударник
Вышеописанные разновидности специальных пуль применяются во всех патронах стрелкового оружия, не исключая даже пистолетных патронов, если те используются для стрельбы из пистолет-пулеметов.
Отечественным пулям присваиваются следующие обозначения: П - пистолетная; Л - обыкновенная легкая винтовочная; ПС - обыкновенная со стальным сердечником; Т-30, Т-44, Т-45, Т-46 - трассирующие; Б-32, БЗ - бронебойно-зажигательные; БЗТ - бронебойно-зажигательно-трассирующая; ПЗ - пристрелочно-зажигательная; 3 - зажигательная.
По этим маркировкам можно определить вид боеприпасов в ящике с патронами.
В настоящее время в боевом применении остались наиболее практично себя зарекомендовавшие легкие обыкновенные пули, трассирующие и бронебойно-зажигательные.
На складах НЗ до сих пор остались довольно большие запасы патронов со всеми вышеописанными видами пуль, и время от времени эти патроны поступают как для учебных стрельб, так и для боевого применения. В зацинкованном виде боевые винтовочные патроны могут храниться 70-80 лет, не теряя боевых качеств.
Малокалиберные валовые спортивно-охотничьи патроны, выпускавшиеся в СССР, могли храниться 4-5 лет без изменения боевых качеств. По истечении этого срока у них начинала изменяться кучность боя по высоте из-за неравномерности сгорания пороха в разных патронах. После 7-8 лет хранения у таких патронов в связи с разложением капсюльного состава резко возрастало количество осечек. После 10-12 лет хранения многие партии этих патронов становились непригодны для использования.
Целевые малокалиберные патроны, изготовленные очень качественно и скрупулезно, хранившиеся в герметичных упаковках и зацинкованные, не теряли своих качеств при сроках хранения 20 лет и более. Но долго хранить малокалиберные патроны не следует, потому что на длительные сроки хранения они не рассчитаны.
Патроны к огнестрельному нарезному оружию во всех государствах мира стараются делать как можно более качественно. Классическую механику не обманешь. Например, незначительное изменение веса пули от расчетного не оказывает существенного влияния на меткость стрельбы при малых дистанциях, но с увеличением дальности дает знать о себе довольно сильно. При изменении веса обыкновенной винтовочной легкой пули на 1% (Vнач - 865 м/с) отклонение траектории по высоте на дальности 500 м составит 0,012 м, на 1200 м - 0,262 м, на 1500 м - 0,75 м.
В снайперской практике от качества пули зависит очень многое.
На высоту траектории пули влияют не только ее вес, но и начальная скорость пули, и геометрия ее обтекаемости. На начальную скорость пули в свою очередь влияют величина порохового заряда и материал оболочки: разный материал обеспечивает разное трение пули о стенки ствола.
Крайне важное значение имеет балансировка пули. Если центр тяжести не совпадает с геометрической осью, то разброс пуль повышается, следовательно, снижается меткость стрельбы. Это сплошь и рядом наблюдается при стрельбе пулями с различной механической неоднородной начинкой.
Чем меньше отклонения в форме, весе и геометрических размерах при изготовлении пули данной конструкции, тем лучше меткость стрельбы при прочих равных условиях.
Кроме того, необходимо иметь в виду, что ржавчина на оболочке пули, забоины, царапины и прочего рода деформации очень неблагоприятно отражаются на полете пули в воздухе и приводят к ухудшению кучности стрельбы.
На максимальное давление пороховых газов, выбрасывающих пулю, имеет влияние начальное форс-давление, врезающее пулю в нарезы, которое в свою очередь зависит от того, насколько плотно пуля запрессована в гильзу и фиксирована в ней обжимом дульца за кольцевую накатку. При разных материалах гильзы это усилие будет разным. Пуля, косо посаженная в гильзу, и по нарезам пойдет "косым" образом, в полете будет неустойчива и обязательно отклонится от заданного направления. Поэтому патроны старых выпусков необходимо тщательно осматривать, отбирать и отбраковывать при обнаружении погрешностей.
Лучшую кучность стрельбы дают обыкновенные пули, у которых оболочка залита свинцом без другой начинки. При стрельбе по живой цели специальные пули не нужны.
Как вы уже убедились, винтовочные боеприпасы, одинаковые с виду и предназначенные для одного и того же оружия, неодинаковы. На протяжении нескольких десятков лет они изготавливались на разных заводах, из различных материалов, в различных условиях, при непрерывно меняющихся требованиях обстановки, с пулями разной конструкции, разного веса, разной заливки свинцом, разного диаметра (см. табл. 38) и разного качества изготовления.
Одни и те же с виду патроны имеют разную траекторию пули и различную кучность боя. При стрельбе из пулемета это не имеет значения - плюс-минус 20 см выше-ниже. Но для снайперской стрельбы это не годится. "Сброд" различных патронов, пусть даже самых хороших, не дает точной, кучной и однообразной стрельбы.
Поэтому снайпер отбирает именно для своего ствола (ствол стволу тоже рознь, см. далее) однообразные патроны, одной серии, одного завода, одного года выпуска и, еще лучше, из одного ящика. Разные партии патронов разнятся друг от друга по высоте траектории. Поэтому под разные партии патронов снайперское оружие нужно пристреливать заново.
ПРОБИВНОЕ ДЕЙСТВИЕ ПУЛИ
Пробивное действие пули характеризуется глубиной ее проникновения в преграду определенной плотности. Живая сила пули в момент ее встречи с преградой существенно влияет на глубину проникновения. Но кроме этого, пробивное действие пули зависит от ряда других факторов, например, от калибра, веса, формы и конструкции пули, а также от свойств пробиваемой среды и от угла встречи. Углом встречи называется угол между касательной к траектории в точке встречи и касательной к поверхности цели (преграды) в той же точке. Наилучший результат получается при угле встречи, равном 90°. На схеме 129 показан угол встречи для случая вертикальной преграды.
Схема 129. Угол встречи
Для выявления пробивного действия пули пользуются измерением проникновения ее в пакет, составленный из сухих сосновых досок толщиной 2,5 см каждая, с промежутками между ними на толщину доски. При стрельбе по такому пакету легкая пуля из снайперской винтовки пробивает: с расстояния 100 м - до 36 досок, с расстояния 500 м - до 18 досок, с расстояния 1000 м - до 8 досок, с расстояния 2000 м - до 3 досок
Пробивное действие пули зависит не только от свойств оружия и пули, но и от свойств пробиваемой преграды. Легкая винтовочная пуля образца 1908 года пробивает на дистанции до 2000 м:
- железную плиту 12 мм,
- стальную плиту до 6 мм,
- слой гравия или щебня до 12 см,
- слой песка или земли до 70 см,
- слой мягкой глины до 80 см,
- слой торфа до 2,80 м,
- слой утрамбованного снега до 3,5 м,
- слой соломы до 4 м,
- кирпичную стену до 15-20 см,
- стену из дубового дерева до 70 см,
- стену из соснового дерева до 85 см.
Пробивное действие пули зависит от расстояния стрельбы и от угла встречи. Например, бронебойная пуля образца 1930 года при попадании по нормали (Р90°) пробивает броню толщиной 7 мм с расстояния 400 м без отказа, с расстояния 800 м - менее половины, на дистанции 1000 м броня не пробивается совершенно, при отклонении траектории от нормали на 15° с расстояния 400 м сквозные пробоины в 7-мм броне получаются в 60% случаев, а при отклонении от нормали на 30° уже с расстояния 250 м пуля совсем не пробивает броню.
Бронебойная пуля калибра 7,62 мм пробивает:
материал расстояние
броню 7 мм 400 м без отказа
броню 15 мм 200 м без отказа
каску 1600 м без отказа
бронежилет 1400 м без отказа
Пробивное действие 5,6-мм пули малокалиберного спортивного патрона бокового огня (начальная скорость пули 330 м/с, дистанция 50 м):
материал глубина
проникновения пули (см)
сталь листовая 0,2
железо листовое 0,3
щебень и гравий до 5,0
кирпич 2,0
железобетон 1,2
песок, земля, глина 8,0
дуб сухой 4,0
фанера многослойная 2,0
доски сосновые 9,0
живая ткань (в среднем) 12-15
Тяжелый пластинчатый бронежилет времен Великой Отечественной войны, надетый на два ватника, удерживает легкую винтовочную пулю даже при выстреле в упор.
Оконное стекло разбивает винтовочную пулю вдребезги. Дело в том, что частицы стекла, действуя как наждак, при встрече с узким носиком винтовочной пули мгновенно "счесывают" с нее оболочку. Оставшиеся фрагменты пули летят по изменившейся непредсказуемой траектории и не гарантируют поражения цели, находившейся за стеклом. Такое явление наблюдается при стрельбе из винтовок и автоматов боеприпасами с остроконечными пулями. Узкий носик пули на большой скорости резко принимает на себя большую абразивную нагрузку и мгновенно разрушается. Такого явления не наблюдается у тупых пистолетных пуль и пуль револьвера наган, летящих с низкими дозвуковыми скоростями.
Поэтому при стрельбе по целям, расположенным за стеклом, рекомендуется стрелять или бронебойными пулями, или пулями, имеющими стальной сердечник (с серебряным носиком).
Каска на расстоянии до 800 м пробивается всеми типами пуль, кроме трассирующих.
С потерей скорости пули ее пробивное действие уменьшается (табл. 42):
Таблица 42
Потеря скорости 7,62-мм пули
ВНИМАНИЕ. Трассирующие пули в связи с выгоранием трассирующего состава быстро теряют массу, а вместе с ней и пробивную способность. На дистанции 200 м трассирующая пуля не пробивает даже каску.
Начальная скорость спортивных малокалиберных патронов со свинцовыми пулями различных партий и наименований колеблется в пределах 280-350 м/с. Начальная скорость западных малокалиберных патронов с оболочечными и полуоболочечными пулями различных партий колеблется от 380 до 550 м/с.
ПАТРОНЫ ДЛЯ СНАЙПЕРСКОЙ СТРЕЛЬБЫ
При снайперской стрельбе наиболее предпочтительны два вида патронов, специально разработанных для применения в реальных боевых условиях. Первый из них так и называется: "снайперские" (фото 195). Патроны эти изготавливаются с особой тщательностью, не только с однообразной навеской порохового заряда и пуль, одинаковых по массе, но и с очень точным соблюдением геометрической формы пули, специальным мягким материалом гильзы, с более толстым слоем томпакового покрытия. Патроны "снайперские" имеют очень высокую кучность боя, не уступающую кучности боя специальных спортивно-целевых патронов такого же калибра с латунной гильзой. Пуля патрона "снайперский" ничем не окрашена во избежание изменения весового баланса. Эти патроны специально предназначены для поражения живой силы противника. Посмотрите на продольный разрез пули этого боеприпаса (фото 196). В головной части пули находится пустота, а полый носик пули выполняет функцию баллистического наконечника-обтекателя. За ним следует стальной сердечник и уже затем - свинцовая заливка. Центр тяжести такой пули несколько смещен назад. При попадании в плотные ткани (кость) такая пуля разворачивается боком, идет кувырком, затем разваливается на головную (стальную) и хвостовую (свинцовую) части, которые движутся внутри цели самостоятельно и непредсказуемо, не оставляя противнику шансов на выживание. Охотники говорили, что такие боеприпасы успешно валят даже крупного зверя.
Фото 195. Патрон "снайперский" на фрагменте упаковки

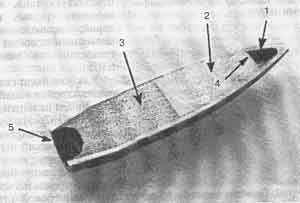

фото 196. Продольный разрез пули патрона "снайперский"
1 - пустой баллистический наконечник; 2 - стальной сердечник; 3 - свинцовая заливка; 4 - скос сердечника; 5 - полый хвостовик
Благодаря стальному сердечнику пули патронов "снайперские" имеют бронепробиваемость на 25-30% выше, чем обычные легкие пули. Пули данного вида боеприпасов имеют обтекаемую форму тяжелой пули образца 1930 г , но вес, равный весу легкой пули, - 9,9 г благодаря стальному сердечнику и пустоте в хвостовой части. Так было специально задумано разработчиками для придания легкой пуле полезных качеств пули тяжелой. Поэтому траектория полета пули патронов "снайперские" соответствует табл. 8 превышения средних траекторий, приведенной в настоящем пособии и наставлении по винтовке СВД.
Как уже было сказано, пули патронов "снайперские" ничем не маркируются (фото 197). На бумажных пачках этих боеприпасов имеются надписи "снайперские".
Фото 197. Пуля патрона "снайперский"
Второй вид боеприпасов, предназначенных для снайперской стрельбы, имеет пулю со стальным сердечником, головная часть которой окрашена в серебристый цвет (фото 198). Их так и называют - пули с серебряным носиком (вес пули 9,6 г).
Фото 198. Пуля с "серебряным" носиком для стрельбы по легкобронированным целям
Стальной сердечник этой пули занимает большую часть ее объема (фото 199).
Фото 199. Пуля для стрельбы по легкобронированным целям в разрезе:
1 - свинцовая заливка, 2 - стальной сердечник; 3 - свинцовая рубашка между стальным сердечником и оболочкой
В головной части пули находится свинцовая заливка для большей устойчивости пули в полете. Такие боеприпасы предназначены для снайперской работы по легкобронированным и укрепленным целям. Пуля с сердечником маркировки "серебряный носик" пробивает:
предмет дистанция глубина проникновения, см
каску 1700м
бронежилет ЖЗТ тяжелый 1200м
бруствер земляной 1000м 25-35
дерево сосна 1000м 25
кирпич 1200м 15
стальная плита 500м 0,8
глина 600м 35
снежная насыпь 1000м 70-80
На продольном разрезе видно, что пули с сердечником имеют обтекаемую форму тяжелой пули с коническим хвостовиком. Но пули эти относятся к категории легких (вес 9,6 г) из-за стального сердечника, который легче свинцового такого же объема. Баллистика этих пуль и кучность боя практически такая же, как у патронов "снайперские", и при стрельбе ими следует руководствоваться все той же таблицей превышения средних траекторий по винтовке СВД.
Вышеописанные два типа боеприпасов были разработаны применительно к винтовке СВД, но их баллистика практически соответствует табл. 9 превышения средних траекторий для трехлинейной винтовки образца 1891-1930 гг., приведенной в данном пособии.
Специализированные патроны калибра 7,62 мм "снайперские" и "серебряный носик", предназначенные именно для снайперских стрельб, по весу и поперечной нагрузке являются легкими, при этом имея такую же совершенную аэродинамическую форму, как и тяжелые пули образца 1930 г, поэтому их траектория на дистанции до 500 м соответствует траектории легкой пули, а на дистанции от 500 до 1300 м - траектории пули тяжелой. Поэтому в таблице превышения средних траекторий для винтовки СВД указаны баллистические данные для стрельбы легкой пулей, а именно: патронами "снайперскими", "серебряный носик" и валовыми пулеметно-винтовочными патронами со стальным сердечником.
Пули патронов "снайперские" делаются легкими для повышенного действия по живой цели. Скорость легкой пули быстрее, чем тяжелой. Как уже известно, пуля, попадающая в живую цель со скоростью 700 м/с и выше, вызывает гидравлический удар и сопряженный с ним физиологический шок, мгновенно выводящий цель из строя. Такое действие легкой пули снайперского патрона по цели сохраняется практически до 400-500 м, после этой дистанции скорость пули снижается сопротивлением воздуха, но поражающее действие именно пули патрона "снайперский" от этого ничуть не уменьшается. Почему? Внимательно посмотрите на продольный распил этой пули. стальной сердечник в головной части имеет чуть заметный скос правой стороной вверх (см. фото 196). Это создает хоть и незначительный, но перевес массы с одной стороны головной части пули. При вращении этот противовес все больше и больше заносит носик пули в сторону и она все больше и больше приобретает неустойчивое положение по горизонтали. Поэтому чем дальше дистанция до цели, тем неустойчивее становится пуля при подлете к ней. На дистанциях стрельбы далее 400-500 м пуля снайперских патронов даже при попадании в мягкие ткани разворачивается боком и, если не разваливается на части, начинает кувыркаться, оставляя после себя фарш.
При всем этом пуля патрона "снайперский" очень хорошо держится на ветру (как говорят, "стоит на ветер") и гарантированно сохраняет устойчивое положение в полете на дистанции стрельбы 200 м.
Кучность боя патронов "снайперские" можно считать абсолютной. Все неудачи, случающиеся при работе с этими патронами, можно объяснить только пониженным качеством ствола или ошибками стрелка. Уникальные баллистические данные вышеописанного боеприпаса и его повышенное действие по цели вызвали у натовских военных заметную растерянность во время последних балканских конфликтов.
ОТБОР БОЕПРИПАСОВ
В реальной боевой практике не всегда приходится стрелять боеприпасами, изготовленными и предназначенными специально для снайперской стрельбы. Подчас приходится стрелять тем, что есть в наличии. Зацинкованные валовые патроны, изготовленные в довоенное, военное и послевоенное время (1936-1956 гг.), нередко имеют неправильную "косую" посадку пули в дульце гильзы. Это так называемые "кривые" патроны, у которых пуля чуть-чуть отклонена вбок от общей оси гильза - пуля. Такая "кривая" посадка пули заметна на глаз. На глаз заметна даже неравномерность посадки пули в гильзу по глубине: очень часто пули посажены или слишком глубоко, или чрезмерно выступают.
Пули с "косой" посадкой пойдут по стволу тоже "косым" образом, и поэтому точности стрельбы они не обеспечат. Пули с неодинаковой посадкой дадут неодинаковое давление в стволе и обозначат разброс по вертикали. Визуальным осмотром такие патроны выбраковываются и отдаются пулеметчикам. Разумеется, валовые патроны с легкими пулями образца 1908- 1930 гг. будут иметь гораздо больший разброс, чем снайперские или спортивно-целевые, но на войне это лучше, чем ничего.
Можно стрелять любыми патронами, новыми на вид, не имеющими на поверхности сильных потертостей, царапин, вмятин, ржавчины.
Патроны с потертостями свидетельствуют о том, что их очень долго и неизвестно при каких обстоятельствах таскали по карманам и подсумкам. Эти боеприпасы могут оказаться подмоченными - в таком случае они могут не сработать.
Нельзя применять патроны, имеющие даже незначительные вмятины на гильзах. Дело не в том, что такие боеприпасы не заходят в патронник; при необходимости их можно туда загнать силой. Дело в том, что распрямляющаяся под дьявольским давлением вмятина с большой силой ударяет в стенку патронника и его может элементарно разорвать. Такие случаи бывали. Нельзя применять патроны с ржавыми гильзами и ржавыми пулями. Ржавая оболочка пули может развалиться и фрагменты деформированной пули полетят в непредсказуемых направлениях. Ржавую гильзу может элементарно разорвать. При этом бывает, что остатки гильзы не просто пригорают к патроннику, а намертво привариваются к нему. Бывает, что в таком случае при прорыве газов назад затвор приваривается к ствольной коробке и, кроме того, стрелок получает сильный газовый удар в лицо с риском повреждения глаз.
Нельзя использовать патроны выпуска первой половины 30-х годов и ранее. Такие боеприпасы часто детонируют; бывает, что при этом ствол разносит в клочья, отрывая стрелку пальцы левой руки.
Нельзя носить патроны в кожаных подсумках и патронташах - только в брезентовых или кирзовых. От соприкосновения с кожей металл плакированных боеприпасов покрывается зеленым налетом и ржавчиной.
И, разумеется, нельзя смазывать боеприпасы - они после этого не стреляют. Силой поверхностного натяжения даже самая густая смазка рано или поздно проникает внутрь патрона и обволакивает капсюльный и пороховой заряды, которые после этого не срабатывают. Для предохранения патронов от влаги их разрешается смазывать тонким слоем свиного сала, и такие боеприпасы рекомендуется использовать в первую очередь и побыстрее.
Не забывайте, что трассирующие пули портят ствол и на дистанции 200 м (и даже меньше) не пробивают даже каску. Трассирующие пули применяйте по жесткой необходимости и для целеуказания.
Если есть возможность, калибруйте валовые патроны по диаметру пули и отбирайте для стрельбы патроны с пулями, одинаковыми по диаметру и глубине посадки в гильзе. Снайперы старой формации валовые патроны (и даже целевые) обязательно взвешивают и отбраковывают те, которые имеют отклонения в общем весе. По возможности, так следует поступать и вам. Всем этим вы резко повысите кучность боя своего ствола.
Всегда имейте по нескольку штук патронов бронебойно-зажигательных и трассирующих. Боевая необходимость может потребовать их применения при самых неожиданных обстоятельствах.
Не применяйте патроны, у которых капсюль выступает над дном гильзы. При закрывании затвора такой патрон может преждевременно сработать.
Не применяйте патроны, имеющие коррозию или трещины на капсюле. Такой капсюль может пробить ударником.
Если произошла осечка и этот патрон у вас не последний, без сожаления выбрасывайте его. Нельзя "щелкать" по этому патрону второй раз. Сильный ударник винтовки может пробить капсюль, и газовый поток в таком случае ударяет в лицо стреляющего с мощностью боксерского кулака без перчатки. Когда-то по молодости автор в это не верил, пока не получил вот такую жуткую газовую оплеуху. Ощущение было такое, как будто голова оторвалась и все остальное существует само по себе.
Очень редко, но все-таки происходит весьма опасное явление, называемое затяжным выстрелом. Бывает, что сбившийся в комки или отсыревший порох воспламеняется не сразу, а через какое-то время. Поэтому при осечке никогда не спешите сразу же открывать затвор. После осечки сосчитайте до десяти, и если выстрела не произойдет, резко открывайте затвор и выбрасывайте наружу несработавший патрон. Автор был свидетелем случая, когда молодой курсант, не выдержав положенные после осечки 5-6 секунд, рванул затвор на себя, патрон вылетел, упал под ноги инструктору и взорвался. Никто не пострадал. Но если бы этот патрон сработал в момент открывания затвора, последствия были бы ужасными.
