РАЗДЕЛ 8

ТЕОРИЯ ОРУЖИЯ И БОЕПРИПАСОВ

ВНУТРЕННЯЯ БАЛЛИСТИКА

Для более полноценной и качественной эксплуатации оружия снайпер обязан знать, какие огневые процессы происходят внутри его винтовки при выстреле. Четкое представление о течении этих процессов сможет объяснить непредвиденные погрешности в работе оружия и позволит избежать их.

УСТРОЙСТВО БОЕПРИПАСОВ

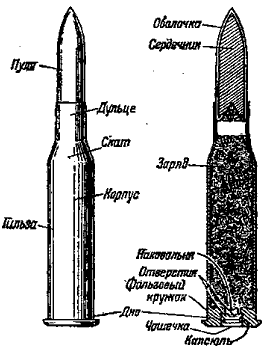

Боевой патрон для стрелкового оружия состоит из пули, порохового заряда, гильзы и капсюля (схема 107).


Схема 107. Боевой патрон

Гильза предназначена для соединения воедино всех элементов патрона, для предупреждения прорыва пороховых газов при выстреле (обтюрация) и для сохранения заряда.

Гильза имеет дульце, скат, корпус и дно (см. схему 107). В дне гильзы имеется капсюльное гнездо с перегородкой, наковальней и затравочными отверстиями (схема 108). Наковальня выступает в капсюльное гнездо, которое выполнено с наружной поверхности дна гильзы. На наковальне разбивается бойком ударный состав капсюля для его воспламенения, через затравочные отверстия пламя от капсюля проникает к пороховому заряду.

Капсюль предназначается для воспламенения порохового заряда и представляет собой чашечку-колпачок, на дне которого запрессован ударный состав, покрытый фольговым кружочком (см. схему 107). Для воспламенения пороха используют так называемые инициирующие вещества, которые обладают большой чувствительностью и взрываются от механического воздействия.

Колпачок, служащий для сборки элементов капсюля, вставляется в капсюльное гнездо с некоторым натягом с целью устранения прорыва газов между его стенками и стенками капсюльного гнезда. Дно колпачка делается достаточно прочным, чтобы оно не пробивалось насквозь бойком ударника и не прорывалось от давления пороховых газов. Колпачок капсюлей изготовляется из латуни.

Ударный состав обеспечивает безотказное воспламенение порохового заряда. На приготовление ударного состава идет гремучая ртуть, хлорат калия и антимоний.

Гремучая ртуть Hg(ONC)₂ является инициирующим веществом в ударном составе. Достоинства гремучей ртути: сохранение своих качеств при длительном хранении, надежность действия, легкость воспламенения и сравнительная безопасность. Недостатки: интенсивное взаимодействие с металлом ствола, что способствует усилению коррозии канала ствола, амальгамирование (покрытие ртутью) колпачка капсюля, что приводит к самопроизвольному его растрескиванию и прорыву пороховых газов. Для устранения последнего недостатка внутреннюю поверхность колпачка лакируют.

Хлорат калия KClO₃ является окислителем в ударном составе, обеспечивает полное сгорание компонентов, увеличивает температуру горения ударного состава и облегчает воспламенение пороха. Он представляет собой бесцветный кристаллический порошок.

Антимоний Sb₂S₃ является горючим в ударном составе. Он представляет собой черный порошок.

Ударный состав капсюля винтовочного патрона содержит: гремучей ртути 16%, хлората калия 55,5% и антимония 28,5%.

Фольговый кружок предохраняет капсюльный состав от разрушения при сотрясениях патронов (при перевозке, подаче) и от попадания влаги. Фольговый кружок лакируется шеллачно-канифольным лаком.

Капсюль запрессовывается в капсюльные гнезда с таким расчетом, чтобы фольга, прикрывающая капсюльный состав, ложилась без напряжения на наковальню (схема 109).


Схема 108. Схема капсюльного гнезда с капсюлем:
1 - наковальня


Схема 109. Капсюль:
1 - колпачок; 2 - ударный состав; 3 - фольговый кружок

Скорость горения бездымного пороха и качество выстрела в большой мере зависят от качества срабатывания капсюля. Капсюль должен образовывать факел пламени определенной длины, температуры и продолжительности действия. Эти качества объединяют термином "форс пламени". Но капсюли, даже очень хорошего качества, могут не дать необходимого форса пламени при плохом ударе бойка. Для полноценной вспышки энергия удара должна быть 0,14 кг м. Такую энергию имеют ударные механизмы современных снайперских винтовок. Но для полноценного воспламенения боевого вещества капсюля имеют значение также форма и величина бойка. При нормальном бойке и сильной боевой пружине вычищенного ударного механизма форс пламени капсюля постоянный и обеспечивает стабильное воспламенение порохового заряда. При заржавленном, загрязненном, изношенном спусковом механизме энергия удара по капсюлю будет различной, при загрязнениях выход бойка для удара будет мал, следовательно, форс пламени будет различным (схема 110), сгорание пороха будет неоднообразным, давление в стволе от выстрела к выстрелу будет меняться (больше - меньше - больше), и не удивляйтесь, если нечищеное оружие вдруг будет давать заметные "отрывы" вверх-вниз.


Схема 110. Форс пламени одинаковых капсюлей в разных условиях:
А - боек правильной формы и величины при необходимой энергии удара;
Б - очень острый и тонкий боек;
В - боек нормальной формы при малой энергии удара

Пороховой заряд предназначается для образования газов, выбрасывающих пулю из канала ствола. Источником энергии при выстреле являются так называемые метательные пороха, которые имеют взрывчатое превращение при сравнительно медленном нарастании давления, что позволяет использовать их для метания пуль и снарядов. В современной практике нарезных стволов применяются только бездымные пороха, которые делятся на пироксилиновый и нитроглицериновый порох.

Пироксилиновый порох изготавливается путем растворения смеси (в определенных пропорциях) влажного пироксилина в спиртоэфирном растворителе.

Нитроглицериновый порох изготавливается из смеси (в определенных пропорциях) пироксилина с нитроглицерином.

В бездымные пороха добавляются: стабилизатор - для предохранения пороха от разложения, флегматизатор - для замедления скорости горения и графит - для достижения сыпучести и устранения слипания зерен пороха.

Пироксилиновые пороха применяются главным образом в боеприпасах к стрелковому оружию, нитроглицериновые, как более мощные, - в артиллерийских системах и гранатометах.

При горении порохового зерна его площадь все время уменьшается, и соответственно уменьшается давление внутри ствола. Чтобы выровнять рабочее давление газов и обеспечить более-менее постоянную площадь горения зерна, пороховые зерна выполняются с внутренними полостями, а именно - в виде полой трубки или кольца. Зерна такого пороха горят одновременно и с внутренней, и с внешней поверхности. Уменьшение наружной поверхности горения возмещается увеличением внутренней горящей поверхности, так что общая площадь остается постоянной.
