9.7 Резервуары чистой воды (V=1000 м3)
Перед монтажом РЧВ требуется разработка выемки (экскаватором), устройство гравийно-песчаной подушки и укладка железобетонных плит монтажным краном. Установка резервуаров объёмом 1000 м3 производится специализированной организацией, имеющей лицензию на данный вид работы.
Подготовка основания под РЧВ: уплотнение грунта - каток на пневмошине ДУ-39А и ручными трамбовками; засыпка гравийно-песчаной смеси - крана СМК-10, автосамосвалами ГАЗ-335; уплотнение ГПС - каток на пневмошине ДУ-39А и ручными трамбовками; устройство песчаной подушки - крана СМК-10, автосамосвалами ГАЗ-335.
Укладка ж/б плит - крана СМК-10, автосамосвалами ГАЗ-335.
Доставка РЧВ – КрАЗ-258. Монтаж на площадке заключается в раскладке днища на фундаменте,
Для монтажа резервуаров чистой воды применяем кран КС-5473.
9.8 Дизель-электростанция
Подготовка основания для фундамента - уплотнение грунта в обратной засыпке выполняем прицепным катком на пневмошине ДУ-39А и ручными трамбовками.
Устройство свайного основания – дизель-молот копровый на базе трактора Т-170
Устройство фундамента - подачу и укладку бетонной смеси, опалубочных щитов, арматурных сеток осуществляем автомобильным краном СМК-10, уплотнение бетонной смеси виброрейкой.
Монтаж блок-бокса на фундамент осуществляется при помощи такелажных приспособлений (лебёдок, домкратов, полиспастов) и монтажного крана СМК-10.
9.9 Трансформаторная подстанция
Для установки трансформаторной подстанции устанавливается рама на стойки-фундаменты.
Производится сверление отверстий в земле буровой установкой на базе трактора «Беларусь». Стойки-фундаменты устанавливаются в пробуренные отверстия при помощи такелажных приспособлений (лебёдок, домкратов, полиспастов). Засыпка пазух производится вручную. Затем производится установка рамы на стойки-фундаменты посредством ручной электродуговой сварки.
Монтаж трансформаторной подстанции на раму осуществляется при помощи такелажных приспособлений (лебёдок, домкратов, полиспастов) и монтажного крана СМК-10.
9.10 Техника безопасности в строительстве
Все виды строительно-монтажных работ необходимо производить в соответствии с требованиями СНиП 12-03-2002, СНиП 12-04-2002.
Основные требования техники безопасности:
- создание условий для безопасного производства работ;
- обеспечение санитарно-гигиенического обслуживания рабочих;
- обеспечение достаточного освещения строительной площадки, проходов и рабочих мест;
- сооружение до начала строительных работ подъездных путей к строительной площадке и внутриплощадочных дорог, обеспечивающих доступ транспортных средств к строящемуся объекту. Границы зон, опасных для движения, должны быть ограждены или обозначены предупредительными надписями или сигналами, видимыми как в дневное, так и в ночное время;
- для обеспечения безопасности движения автомобилей и других транспортных средств по стройплощадке на отдельных участках дорог (проездов) должны быть заранее установлены предельно допустимые скорости движения, в зависимости от грузонапряжения и состояния дорог;
- строительные машины и механизмы должны быть установлены и закреплены в устойчивом положении, исключающем их опрокидывание и самопроизвольное перемещение;
- рабочие всех специальностей должны быть проинструктированы и обучены безопасным методам ведения работ;
- укладка материала, изделий и оборудования при хранении их на строительной площадке, возле строящихся объектов или мест монтажа, должна производиться согласно СНиП 12-03-2002, СНиП 12-04-2002;
- такелажные приспособления (траверсы, стропила и т.д.) при подъёме строительных конструкций и других грузов на строительной площадке после их опробования и каждого ремонта подлежат испытанию в течение 10 минут с грузом, превышающим расчётный на 25% (грузоподъёмность и результаты испытаний должны быть указаны на прикреплённых к ним бирках). Кроме периодических испытаний стропы должны ежемесячно перед началом работы подвергаться внешнему осмотру. При обнаружении дефектов такелажные приспособления следует браковать;
- рабочие места должны ограждаться, оборудоваться защитными предохранительными устройствами и приспособлениями;
- все токоведущие элементы должны быть изолированы, а токоприёмники и электроинструменты заземлены. Рубильники должны быть оборудованы кожухами;
- рабочие должны быть обеспечены индивидуальными средствами защиты: предохранительными поясами, очками, спецодеждой и т.д.;
- строительная площадка должна быть оснащена необходимыми средствами пожаротушения: ёмкостями с водой, противопожарными щитами и огнетушителями, ящиками с песком;
- запрещается применение открытого огня при производстве строительно-монтажных работ в зоне складирования и устройства конструкций с применением сгораемых материалов;
- при ведении работ необходимо руководствоваться правилами «Техники безопасности в строительстве» СНиП 12-03-2002, СНиП 12-04-2002.
9.11 Охрана труда
Требованиями охраны труда при строительстве предусмотрено:
- организация инструктажа, изучение и проверка знаний рабочих и технического персонала по технике безопасности с обязательным документальным оформлением в соответствии с требованиями;
- руководящие работники и специалисты должны пройти обучение и проверку знаний по охране труда, а работники должны регулярно проходить инструктаж по охране труда в соответствии с Постановлением Министерства труда и социального развития РФ № 1 от 13.01.2003 г.
- рабочие должны быть обеспечены индивидуальными и коллективными средствами и спецодеждой;
- вся организационная и профилактическая работа по технике безопасности при строительстве производится в соответствии с требованиями и положениями основных нормативных и руководящих документов: СП 12-132-99, «Безопасность труда в строительстве», СНиП 12-03-2002, СНиП 12-04-2002 «Техники безопасности в строительстве», СНиП 12-03-99 «Безопасность труда в строительстве», Технические правила и паспорта на применяемые средства механизации, автоматизации, а также инструкции (указания) по безопасному производству работ, разработанными в строительных организациях.
- ответственность за соблюдения требований охраны труда и правил техники безопасности несут персонально руководители строительной организации.
9.12 Охрана окружающей среды
Проект предусматривает мероприятия по охране окружающей среды, включающий подготовительный период на стадии планировки площадки (до начала работ), охранные мероприятия в период проведения работ и восстановительные мероприятия по окончанию работ.
При производстве строительно-монтажных работ источником выделения загрязняющих вредных веществ в атмосферу являются автотранспорт, сварочные и монтажные работы при монтаже оборудования и трубопроводов.
В целях снижения негативного воздействия в процессе строительства работы выполняются исправными механизмами, исключается проведение ремонта техники на строительной площадке, связанного с заменой масел и т.д.
10 Отопление, освещение и вентиляция
Отопление запроектировано на температуру наружного воздуха -40 0С. В качестве источника теплоснабжения для отопления помещения станции водоподготовки проектом предусмотрено использовать электрокотёл ZOTA-45 («Uniterm» Россия). Теплоноситель - горячая вода с параметрами температур на входе и на возврате в котёл соответственно 95 и 70 0С. Проектом предусмотрена однотрубная система отопления с расчетной температурой воздуха 17оС с верхней разводкой труб и замкнутой циркуляцией теплоносителя, горизонтальным размещением разводящих трубопроводов.
Вентиляция – естественная, вытяжка через дефлектор, приток не организован.
Системы отопления, освещения и естественной вентиляции входят в комплектацию блок-бокса.
11 Штаты
Для обслуживания станции водоподготовки в период эксплуатации предусмотрены следующие штатные единицы:
- слесарь-оператор – 2-4 чел.
- инженер по водоснабжению – 1 чел.
- электрик 3-4 разряда – 1 чел.
Слесарь-оператор проходит обучение по обслуживанию станции водоподготовки, проведению оперативного обслуживания и текущего мелкого ремонта.
Электрик из числа оперативного персонала ЖКХ с. Зырянское обязан знать электрическую схему станции водоподготовки, щиты управления и автоматики.
Инженер по тепловодоснабжению - из числа инженерного персонала ЖКХ с. Зырянское обязан контролировать выполнение оперативным персоналом своих обязанностей.
12 Охрана труда
Пребывание обслуживающего персонала в блок-боксе при эксплуатации станции водоочистки кратковременное. Отопление и естественная вентиляция, искусственное и естественное освещение предусмотрены в соответствии с нормами.
13 Мероприятия противопожарной безопасности, предупреждения
чрезвычайных ситуаций и гражданской обороне
Все имеющиеся конструктивные элементы станции водоподготовки по пределам огнестойкости и скорости распространения огня соответствуют IV степени огнестойкости здания по СНиП 21-01-97* и предусматривают эвакуацию наружу людей, находящихся в здании, через дверь.
Все объёмно-планировочные и конструктивные решения (противопожарные преграды, эвакуация людей из помещений и здания) выполнены с учётом требований СНиП 21-01-97*.
Разработанный проект комплекса водоподготовки отвечает всем существующим нормативным требованиям в части химической, медико-биологической, взрывной, пожарной и экологической безопасности. Принятые объёмно-планировочные и конструктивные решения обеспечивают прочность и надёжность эксплуатации здания, эвакуацию людей в случае возникновения пожара.
Все принятые строительные конструкции и изделия отвечают требованиям СНиП 21-01-97* и имеют государственные сертификаты соответствия.
Имеющееся здание соответствует всем требованиям, направленным на предупреждение чрезвычайных ситуаций.
Внутреннее инженерное оборудование (технологическое, отопление, холодное водоснабжение, электроснабжение, заземление) разработано и сделано в соответствии с требованиями действующих строительных норм и правил.
Используются уже существующие наружные системы (водоснабжение и др.)
Основной риск, создающий чрезвычайные ситуации, связан, в основном, с электробезопасностью. Настоящим проектом этот риск снижен до минимума.
Блок-бокс станции водоподготовки. Категория взрывопожарной и пожарной опасности Д по НПБ 105-2003. Здание одноэтажное. Размеры в плане 14,0×7,0 м. Общая площадь составляет 98,0 м2. Здание состоит из трех помещений. Основные несущие строительные конструкции, балки покрытия, кровля - металлические, стены и перегородки - сэндвич-панели, утеплитель – мат базальтовый прошивной по ТУ 5769-018-2069295-2003 (ООО «Томскизоляция») толщиной 100 мм. Здание отвечает требованиям IV степени огнестойкости. Класс конструктивной пожарной опасности здания С0, класс функциональной пожарной опасности Ф 5.1
Блок-бокс дизель-электростанции. Категория взрывопожарной и пожарной опасности Г по НПБ 105-2003. Здание одноэтажное. Размеры в плане 3,0 х 3,0 м. Общая площадь составляет 9,0 м2. Основные несущие строительные конструкции, балки покрытия, кровля – металлические, стены - сендвич-панели, утеплитель – мат базальтовый прошивной по ТУ 5769-018-2069295-2003 (ООО «Томскизоляция») толщиной 100 мм. Здание отвечает требованиям IV степени огнестойкости. Класс конструктивной пожарной опасности здания С0, класс функциональной пожарной опасности Ф 5.1
Трансформаторная подстанция. Категория взрывопожарной и пожарной опасности В1 по НПБ 105-2003. Здание одноэтажное. Размеры в плане 4,0 х 2,5 м. Общая площадь составляет 10,0 м2. Основные несущие строительные конструкции, балки покрытия, стены, кровля – металлические. Здание отвечает требованиям IV степени огнестойкости. Класс конструктивной пожарной опасности здания С0, класс функциональной пожарной опасности Ф 5.1

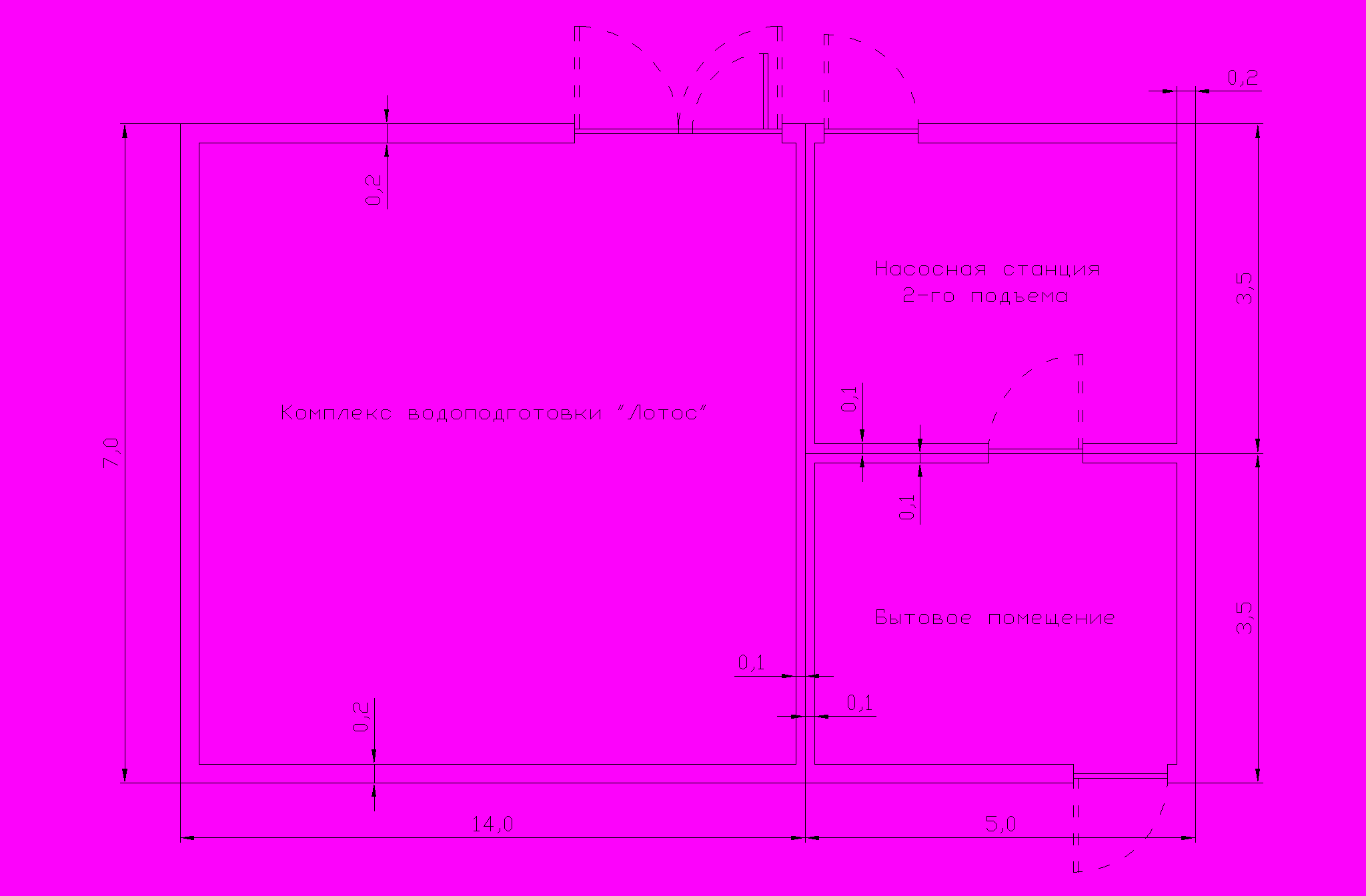

Противопожарные преграды (блок-бокс станции водоподготовки)
Система противопожарного водоснабжения
Наружное пожаротушение предусматривается от пожарного гидранта ПГ-1 в водопроводном колодце ВК-2, запитанного от линии резервуаров чистой воды, к которому обеспечен свободный доступ и подъезд для пожарных автомобилей. Расстояние от гидранта до резервуаров чистой воды – 25,0 м по ходу воды. Диаметр водовода, на котором устанавливается гидрант 0,2 м. Расход воды на пожаротушение 10 л/с, что отвечает требованиям СНиП 2.04.02-84. Расстояние до пожарного депо 5 км.
Первичные средства пожаротушения и автоматическая пожарная сигнализация
Станция оснащена средствами первичного пожаротушения в соответствии с требованиями ППБ 01-91:
- ящик с песком 0,5м3- 2шт. (блок-бокс станции водоподготовки – 1шт., блок-бокс дизель-электростанции – 1шт.);
- порошковый огнетушитель с зарядом ВС(Е) и АВС(Е) ёмкостью 2 л – 7 шт. (блок-бокс комплекса водоподготовки – 2 шт., блок-бокс насосной станции 2-го подъема – 1 шт.; блок-бокс бытового помещения – 1 шт., блок-бокс дизельной электростанции – 1 шт., трансформаторные подстанции– 2 шт.
Инструкции по эксплуатации этих систем должны находятся у главного инженера или в его службах.
Контроль за исправностью первичных средств пожаротушения выполняется в соответствии с инструкцией, прилагаемой заводом-изготовителем.
Здание оборудовано автоматической пожарной сигнализацией, выполненной в соответствии с проектом. Проектом предусмотрена установка системы сигнализации во всех пожароопасных помещениях блок-бокса станции водоподготовки: комплекс водоподготовки, насосная станция 2-го подъема, бытовое помещение, а также в блок-боксе дизель-электростанции и помещении тренсформаторных подстанций.
Состояние системы автоматической сигнализации контролируется согласно инструкции по ее эксплуатации, выполняется осмотр извещателей и очистка их от пыли, проверяется система сигнализации на соответствие сигналов от объектов их обозначению на пульте.
Для обслуживания системы автоматической сигнализации имеется необходимый штат обслуживающего персонала (электрик из числа оперативного персонала ЖКХ с. Зырянское), приемная станция не остается безнадзорной. Электропроводка системы автоматической пожарной сигнализации осуществляется по 1-й категории от двух независимых источников переменного тока напряжением 220 В.
Противопожарные организационно-технические мероприятия
Ответственные лица за соблюдение противопожарного режима устанавливаются приказом директора водоканала для всей станции водоподготовки.
Для профилактики пожаров и загораний должна проводится работа, обеспечивающая подготовленность работающих в соблюдении мер противопожарной безопасности. Инструкции, содержащие основные требования по:
• обеспечению порядка на подъездах к зданию и водоисточникам;
• содержанию и введению в действие первичных средств пожаротушения, сигнализации, вызова пожарной охраны;
• размещению мест, где разрешается курение;
• сбору и удалению сгораемого мусора;
• порядку эвакуации людей и материальных ценностей;
• пользованию электронагревательными приборами.
14 Экологическая часть
Весь пакет рабочей документации проходит обязательную санитарную, экологическую и вневедомственную экспертизы.
В процессе строительства на строительной площадке должна быть использована исправная строительная техника, запрещается ее ремонт на строительной площадке, замена масла и т.д.
14.1 Климатическая характеристика района
Климат: тип климата – континентальный,
климатический район – I, подрайон IB.
Температурный режим:
- средняя температура воздуха наиболее холодной пятидневки -41 оС;
- средняя температура наиболее холодного месяца -20 оС;
- средняя и максимальная температура воздуха самого жаркого месяца 23,4 оС;
- продолжительность периода с положительными температурами воздуха – 184 дня.
Осадки:
- среднее количество осадков за год 637 мм.
Нормативный вес снегового покрова – 168 кг/м2
Ветровой режим:
- господствующее направление ветра юго-западное;
- наибольшая скорость ветра, превышение которой в году для данного района составляет 5% (V) – 12 м/сек.
14.2 Состояние воздушного бассейна
Фоновые концентрации загрязняющих веществ в районе комплекса водоподготовки, учитывая удаленность существующих источников загрязнения, Заказчиком не предоставлялись и расчетами не учитывались.
14.3 Охраняемые природные территории и объекты
Непосредственно в зоне расположения станции водоподготовки и в зоне охраны I пояса памятники природы, редкие и исчезающие виды растений и животных не отмечены.
Археологических, геологических и других памятников, охраняемых законом, на участке нет.
14.4 Животный мир
Зырянский район расположен на юго-востоке области на реке Чулым (приток Оби). На территории района обитает около 20 видов охотничье-промысловых животных. В районе имеется один зоологический заказник “Тонгульский”, занимающий площадь 25,484 га.
15 Воздействие объекта на окружающую среду.
15.1 Охрана атмосферного воздуха от загрязнения
Предлагаемая технология очистки воды не оказывает негативного влияния на состояние воздушного бассейна, так как при эксплуатации комплекса водоподготовки «Лотос-100» исключены вредные выбросы в атмосферу. Опасность загрязнения атмосферного воздуха может быть связана с выбросом сероводорода, удаляемого из воды, и применяемого в технологическом процессе озона.
Выброс сероводорода сведён к минимуму в результате применения при водоподготовке сильных окислителей - кислорода воздуха и озона, в результате чего сероводород окисляется до сульфатов.
Утечка озона в окружающую среду невозможна, так как озоно-воздушный тракт и генератор озона находятся при давлении ниже атмосферного. Удаляемая в атмосферу газовая смесь содержит озон в концентрациях, значительно ниже предельно допустимых концентраций.
15.2 Охрана окружающей среды и рациональное использование вод
Для утилизации промывных вод используется сооружение обработки промывной воды и осадка (СПВиО), что позволяет:
- уменьшить расход на собственные нужды станции;
- сводится к минимуму сброс промывных вод на рельеф или в канализацию.
Вода после промывки фильтра поступает в СПВиО, где проходит через слой загрузки, в которой осаждается основная часть загрязняющих веществ, затем поступает в отделение приема воды, откуда насосом перекачивается в начало технологической цепи водоподготовки.
15.3 Охрана недр
Вследствие незначительности антропогенного воздействия существенного влияния на недра оказано не будет. Для охраны подземных вод предусматривается устройство зон санитарной охраны в соответствии со СНиП 2.04.02-84.
15.4 Охрана земельных ресурсов
Земельный участок станции водоподготовки расположен на территории проектируемого подземного водозабора с. Зырянское. В целях снижения негативного воздействия в процессе строительства работы выполняются исправными механизмами, исключается проведение ремонта техники на строительной площадке, связанного с заменой масел и т.д. При устройстве гравийного фильтра и прокладке железобетонных лотков оставшийся грунт используется для обратной засыпки и при вертикальной планировке. Плодородный слой при строительстве перемещается во временный отвал и используется для восстановления нарушенного верхнего покрытия.
15.5 Охрана растительности
На территории, отведенной под строительство станции водоочистки, имеется древесная растительность. Деревья не мешают строительному процессу и будут сохранены. В связи с этим возмещение ущерба за древесные ресурсы не рассчитывалось.
15.6 Охрана животного мира
Проектируемый объект расположен в зоне, длительное время подвергавшейся антропогенному воздействию. Вследствие этого животный мир на данной территории отсутствует.
Территория не относится к охотничьим угодьям, поэтому ущерб животному миру не учитывается.
15.7 Охрана ландшафта
Отсутствие высоких насыпей и глубоких выемок, сбор и пропуск воды без заболачивания, сохранение существующей растительности позволяет сохранить сложившийся ландшафт.
15.8 Обращение с отходами
Проектом намечается отведение поверхностных стоков за пределы участка. В целях предохранения почвы от загрязнения предусматривается сооружение промывной воды и осадка (СПВиО), состоящее из двух частей: гравийный фильтр на котором задерживается осадок и отделение приема осветленной воды. Осветлённые промывные воды поступают в начало технологического процесса. Ёмкость СПВиО гидроизолирована, что исключает попадание неочищенных стоков на рельеф, просачивание в подземные горизонты и попадание в поверхностные водоемы. Замена гравийной загрузки чистым гравием производится по мере снижения его фильтрующей способности. Грязная загрузка вывозится на свалку твердых отходов или используется для приготовления строительных смесей.
15.9 Воздействие объекта на социальные условия и здоровье населения
Место расположения территории станции водоподготовки не ущемляет интересы населения.
После запуска водоочистных сооружений и водопроводных сетей качество питьевой воды будет соответствовать требованиям СанПиН 2.1.4.1074-01, что существенно улучшит здоровье и бытовые условия населения с. Зырянское
15.10 Зоны санитарной охраны
Все здания и сооружения располагаются на территории используемой под водозабором за пределами первого пояса ЗСО скважин. Граница первого пояса ЗСО водопроводных сооружений устанавливается на расстоянии:
- от стен резервуаров чистой воды – 30 м;
- от стен станции водоподготовки – 10 м.
Устройство зоны I-го пояса выполняется согласно СНиП 2.04.02-84. По периметру зоны устанавливается ограждение из колючей проволоки 2 м и козырька из колючей проволоки по верху, при этом во всех случаях должна предусматриваться колючая проволока в 4-5 нитей на кронштейнах с внутренней стороны ограждения в соответствии с СН 441-72 "Указания по проектированию ограждений площадок и участков предприятий, зданий и сооружений".
Санитарно-защитная полоса (второй пояс ЗСО) вокруг первого пояса зоны водопроводных сооружений устанавливается на расстоянии 100 м.
На территории второго пояса ЗСО отсутствуют источники загрязнения:
- склады горюче-смазочных материалов, ядохимикатов и минеральных удобрений, накопители промстоков, шламохранилища и других объекты, обусловливающие опасность химического загрязнения подземных вод;
- кладбищ, скотомогильников, полей ассенизации, полей фильтрации, навозохранилищ, силосных траншей, животноводческих и птицеводческих предприятий и других объектов, обусловливающих опасность микробного загрязнения подземных вод.
Вывод
Таким образом, станция водоподготовки, на которой очистка природной воды осуществляется по принятой в проекте схеме, вредного влияния на окружающую среду не оказывает.
