9. Прибор (пульт) управления, контроля и защиты насосов

9.1. Общие положения


Монтаж и ввод в эксплуатацию разрешается производить только квалифицированным специалистам!


9.1.1 Области применения


Прибор управления, контроля и защиты насосов используется для управления одним сдвоенным, двумя одинарными или одинарным насосом в составе НС.

Прибор предназначен:

• для распределения времени работы между сдвоенными насосами или двумя одинарными насосами;

• для автоматического переключения (режим работы «основной/ резервный») при неисправности одного из сдвоенных насосов или одинарных насосов однофазного или трехфазного тока;

• для автоматического двухступенчатого управления системой из двух одинарных насосов или одного сдвоенного по сигналам внешних датчиков (поплавки, аналоговый датчик давления 4-20 мА, суточный таймер и т.п.);

• для ручного запуска насосов в тестовом режиме (до 15 сек.).


Основные функции прибора:

• автоматическое и ручное переключение насосов;

• программно задаваемые параметры насосов, уровней, давления и других параметров системы;

• сигнализация кода неисправности;

• переключение на резервный насос при выходе из строя основного;

• переключение насосов для обеспечения одинаковой наработки;

• программируемое время переключения насосов основной/резервный;

• подключение к работе пикового насоса по внешнему сигналу;

• контроль тока по 2-м фазам каждого двигателя;

• защита двигателей от перегрева с использованием контакта WSK/PTC;

• контроль уровня по четырём поплавкам;

• контроль ошибочного срабатывания поплавков;

• возможность работы с аналоговым датчиком 4-20 mA ;

• дистанционное отключение;

• выходы на внешнее устройство сигнализации / сбора информации.


9.1.2 Технические характеристики

• Напряжение питающей электросети: ~1x220В/3x380В+/-10%

• Частота питающей электросети: 50Гц

• Потребляемая мощность прибора 20 ВА

• Вид защиты IP 65

• Температура эксплуатации: -10 C° - +40 C°


• Температура транспортировки и хранения: -40 C° - +50 C°

9.2. Меры безопасности


Настоящая инструкция по монтажу и эксплуатации содержит основные указания, которые должны соблюдаться при монтаже и эксплуатации прибора. Она обязательно должна быть изучена электромонтёром, а также самим пользователем. Необходимо выполнять не только те требования по безопасности, которые изложены в этом разделе, но и те, которые имеются в следующих разделах.

Следует обязательно соблюдать меры безопасности, приведенные в инструкциях по монтажу и эксплуатации подключаемых насосов!


9.2.1 Квалификация обслуживающего персонала

Для монтажных работ персонал должен иметь соответствующую квалификацию.

Электрическое подключение разрешается производить электромонтеру, имеющему допуск соответствующего местного энергоснабжающего предприятия, и согласно действующим правилам.


9.2.2 Последствия несоблюдения техники безопасности


Несоблюдение техники безопасности может повлечь за собой тяжёлые последствия для человека, для прибора и для подключаемых насосов.

Несоблюдение указаний по безопасности ведёт к потере всяких прав на возмещение ущерба.

Возможные последствия:

• возникновение несчастных случаев вследствие электрического и механического воздействия;

• нарушение функций прибора;

• нарушение функций насосов.


9.2.3 Указания по безопасности для пользователя


Для предотвращения несчастных случаев необходимо строго соблюдать общие требования по безопасности и требования, изложенные в настоящей инструкции.

При работе с прибором необходимо исключить возможность поражения электрическим током.




ЗАПРЕЩЕНО вскрытие прибора пользователем!


В случае необходимости, при ремонте прибора или при изменении электрического подключения, вскрытие прибора разрешается производить только персоналу, имеющему соответствующую квалификацию.


9.3. Транспортировка и хранение


При получении прибора следует проверить наличие возможных внешних повреждений, полученных в процессе транспортировки. При обнаружении повреждений следует предъявить претензии транспортной компании в согласованные сроки.

Прибор хранить в сухом месте, защищать от механических повреждений и воздействий окружающей среды (высокая или низкая температура и др.)!


9.4. Объём поставки

• прибор управления, контроля и защиты насосов -1шт.

• сетевой предохранитель (внутри прибора) -1шт.

• заглушки, защищающие места крепления (внутри прибора) -4шт.

• инструкция по монтажу и эксплуатации -1шт.


9.5. Описание прибора

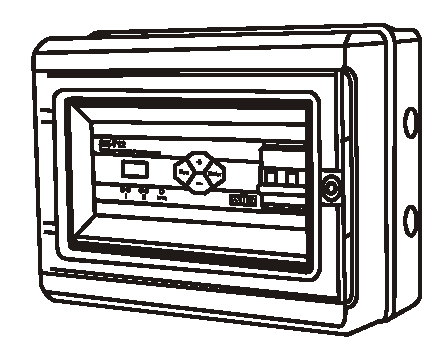

9.5.1 Лицевая панель прибора


На лицевой панели прибора расположены следующие органы управления и индикаторы:

1. Сетевой автоматический выключатель

Осуществляет ручное включение и выключение всего прибора.

2. Клавиатура

Осуществляет программирование режимов работы прибора,

переключение и выбор значений параметров системы.

3. Цифровой индикатор

Отображает информацию о текущем режиме работы, номере текущего параметра и его значении.

4. Светодиод работы насоса №1

Светится в случае работы насоса №1.

5. Светодиод аварии насоса №1

Светится в случае аварийной остановки насоса №1 по показаниям датчика WSK/PTC, а также при превышении одного или двух фазных токов более чем на 25% от установленного значения (I_ф>1,25*I_ном.).

6. Светодиод работы насоса №2

Светится в случае работы насоса №2.

7. Светодиод аварии насоса №2

Светится в случае аварийной остановки насоса №2 по показаниям датчика WSK/PTC, а также при превышении одного или двух фазных токов более чем на 25% от установленного значения (I_ф>1,25*I_ном.).

8. Светодиод ошибки датчиков

Светится в случае обнаружения неисправности по показаниям внешних датчиков.


9.5.2 Внутренний вид прибора


Внутри прибора расположены следующие элементы и клеммные колодки:

1. Сетевой автоматический выключатель

2. Шина заземления

3. Гнездо сетевого предохранителя для питающей электросети ~380 В

4. Гнездо сетевого предохранителя для питающей электросети ~220 В

5. Контактор насоса №1

6. Контактор насоса №2

7. Клеммная колодка для подсоединения внешних датчиков, датчиков WSK/PTC и устройств сигнализации


9.5.3 Управление прибором




Режимы работы могут меняться (см. инструкцию на прибор, поставляемый непосредственно в комплекте с НС)!


Осуществляется на лицевой панели при помощи клавиатуры

<+> или <-> - изменение режима или параметра. При этом установленный режим или параметр отображается на цифровом индикаторе постоянным свечением, а новое значение – миганием;

- выбор нового режима или параметра;

- отмена нового режима или параметра и возврат к ранее установленному, а также переключение между отображением режима работы прибора или значения давления/уровня в системе в единицах бар/ м;

+ - переход между режимами управления и программирования.

При включении прибора на цифровом индикаторе отображается установленный режим работы (постоянное свечение). Возможные режимы работы прибора указаны в Таблице1.
