Технико-экономическое обоснование
применения электроотопления на объектах различного назначения
в Украине.
I. Состояние энергосбережения в Украине и существующая проблема в сфере ЖКХ.
Сегодня об энергосбережении в Украине не говорят только ленивые или немые. Нам сегодня нужно рассматривать сбережение энергии как единственный путь к выживанию в новом веке, времени остаётся все меньше и меньше. И рубеж 21 века – это не просто переход в новое столетие, это переход в эпоху исчезающей нефти и газа, это полная замена газовых котлов другими источниками тепловой энергии, в прошлое уходят не только лампы накаливания и бензиновые двигатели – уходят безвозвратно целые пласты энергетических технологий и оборудования.
Мы 40-50 лет не обновляли основные производственные фонды, прогресс за эти десятилетия ушел далеко вперед. Мы тратим втрое больше энергоносителей на производство товарной продукции, чем большинство стран мира, и в этом истоки нашей бедности и отсталости. Нам нужно практически заново утеплять все наши дома, модернизировать промышленность и преобразовать крайне неэффективную энергетику.
Но оставим пока в покое промышленность и всю энергетику, а поговорим об отоплении. Отопление представляет собой одну из наиболее затратных составляющих инженерного обеспечения. Централизованное отопление находится в состоянии «глубокого кризиса». По оценкам специалистов, энергопотери при таком отоплении достигают 40% (в развитых странах - 2%), и более 70% теплосетей требуют серьезной реконструкции. Поэтому сегодня уже очевиден переход от централизованных систем отопления либо к мини-котельным (на район или на дом), либо к индивидуальным системам. А отсюда - вопрос выбора источников энергии для отопления. И чем дальше, тем острее этот вопрос становится…
II. Источники энергии для различных вариантов отопления.
В современной экономике выделяют два варианта получения энергии:
- традиционный способ – использование угля, газа, мазута и как производной – электричества;
- нетрадиционный – так называемая возобновляемая энергетика – получение энергии из растительного сырья, отходов животноводства, использование энергии ветра, солнца, приливов, геотермального тепла.
Зачастую энергия из возобновляемых источников используется для генерации электричества, широко применяемого во всех отраслях хозяйствования человека, в том числе и в теплоэнергетике, ведь именно с помощью электричества работает различная техника – промышленная и бытовая; не является исключением и техника отопительная.
Конечно же, каждый способ имеет свои преимущества и недостатки.
Использование дров, деревянных паллет, черного и бурого угля, торфа.
Преимущества: относительная дешевизна топлива (кроме паллет), небольшие капитало- вложения в оборудование.
Недостатки: постоянный присмотр, сложность автоматизации, пожароопасность, загрязнение территории, неудобства.
Использование природного газа.
Преимущества: пока еще относительная дешевизна получаемого тепла.
Недостатки: необходимость контроля, пожароопасность, загрязнение атмосферы, значительное подорожание в недалекой перспективе. Большая стоимость основного оборудования (котлы, которые создают хоть какую-то экономию, имеют цену более 8000-9000 грн). Значительные дополнительные затраты по установке котельных, созданию воздуховодов и дымоходов для отвода продуктов горения.
Использование растительного сырья (трава, солома), отходов животноводства (биогаз из навоза).
Преимущества: почти бесплатное сырье для фермерских хозяйств.
Недостатки: ограниченная сырьевая база и круг использования, отсутствие массового производства оборудования, трудности автоматизации.
Использование энергии солнца (солнечные электропреобразователи, нагреватели воды).
Преимущества: дешевая теплая вода при сезонном (летнем) использовании для прямого подогрева воды.
Недостатки: Большие капиталовложения: 5000-12000 гривен за кВт установленной мощности. Негарантированное энергоснабжение, зависимость от погоды, а потому невозможность обеспечения теплом без дополнительного догрева. Кроме того в настоящее время при изготовлении солнечных батарей применяются опасные для окружающей среды вещества: фотоэлементы содержат такие вредные элементы как свинец, кадмий и мышьяк. После истечения срока службы солнечных преобразователей, который может составлять от 30 до 50 лет, возникает проблема их последующей переработки, достойные технологии для этого еще не разработаны. Другим, наиболее важным недостатком является непостоянство поступления солнечной энергии в течение дня, солнечные преобразователи не могут работать ночью, в вечерние и утренние часы их эффективность снижается во много раз. Проблемой остается дороговизна солнечных элементов, их техническое обслуживание.
Использование энергии ветра (ветроэлектрогенераторы).
Преимущества: полная или частичная энергонезависимость.
Недостатки: Серьезные капиталовложения, нестабильность выработки энергии, и как обычно в час пик потребления производительность минимальная. Для стабильности нужны большие аккумулирующие емкости. На западе их применяют с подключением к городской сети. При избытке энергия отдается в сеть, это учитывается при тарифицировании. При нехватке электроэнергии от ветрогенераторов потребление идет из сети. В этом случае есть эффект. В Украине еще нет завершенной законодательной базы обеспечивающей «зеленый тариф».
Работая, ветроэлектрогенераторы шумят, создают электромагнитные поля, ухудшают вокруг себя радиосвязь и прием телерадиосигналов, возможно негативное влияние на живые организмы.
Использование энергии земли, воды, воздуха (применение тепловых насосов).
Преимущества: низкая себестоимость тепла. Возможно как отопление и горячее водоснабжение, так и охлаждение (кондиционирование) зданий одним устройством автоматически. Срок службы тепловых насосов составляет 25 лет.
Недостатки: большие начальные капиталовложения приводят к окупаемости за 20-25 лет. Могут устанавливаться при определенных окружающих условиях – требуют контакта с окружающей средой.
Будет логично выделить отдельным пунктом в качестве источника энергии электричество. Его мы можем получать как традиционным способом, в том числе используя атомную энергетику, так и применяя возобновляемую энергетику.
Отопление с использованием электроэнергии.
Преимущества: отсутствуют отходы и вредные выбросы. Относительно стабильная стоимость электроэнергии в будущем (Украина имеет развитую атомную энергетику), недорогое оборудование.
Недостатки: для использования традиционных схем электрического отопления необходимо выполнить комплекс работ по модернизации электросетей, направленных на увеличение их пропускной способности. Но этот недостаток можно расценивать как преимущество, т. к. широкое внедрение электроотопления будет стимулировать МинЖКХ и энергетиков к модернизации и без того уже устаревших электросетей.
III. Направление развития. Экономическая оценка различных видов обогрева.
Время требует забыть «дедовские» способы отопления и начать применять современные, направленные на энергосбережение. Однако использование возобновляемых источников энергии (ветроэлектрогенераторов, солнечных электропреобразователей, геотермальных тепловых насосов) для отопления и горячего водоснабжения в нашей стране – это вопрос завтрашнего дня. Разработка этих направлений только начинается, и стоимость оборудования чрезвычайно высока.
Что же касается отопления с помощью газа, то общемировая тенденция увеличения стоимости нефтегазовых ресурсов пришла и в Украину. За последние шесть лет цена газа в мире поднялась в четыре раза. Дальнейшее подорожание газа в Украине будет неизбежным и значительным.
Высокая (относительно украинской) цена газа в развитых странах не приводит к катастрофам и социальным потрясениям. Скорее наоборот. Особенностью топливно-энергетического баланса этих стран является значительный расход электроэнергии для отопительных целей. По имеющимся данным, во Франции электроотоплением оборудовано около 40% всех зданий, в Испании и Финляндии — 30%, в Норвегии - известном мировом производителе и поставщике газа – более 80%.
В то же время Украина, которую специалисты относят к странам с развитой атомной энергетикой, на сегодняшний день расходует на электроотопление не более 1% электроэнергии.
Одним из важных вопросов, который надлежит решить украинскому обществу в ближайшее время, является появление и популяризация в Украине новых, независимых от нефти и газа, технологий тепло – и холодоснабжения с приемлемой себестоимостью, в том числе таких, как новые виды электроотопления.
В настоящее время государственная политика многих стран определяет значительную долю электроотопления в общем балансе государства.
В Украине, согласно распоряжению Кабинета Министров № 502 от 28.09.2006г, тоже начала реализовываться программа перевода населенных пунктов на отопление электроэнергией.
Даже учитывая определенный ресурс собственного природного газа, Украина все-таки имеет два основных источника энергии – уголь и уран. Отсюда и перспективы развития. Украина, которая уже сейчас производит 58% электроэнергии на атомных станциях и занимает 3 место в мире по ее потреблению на душу населения, просто обречена на внедрение электротехнологий в отопление в самое ближайшее время. Мы имеем стабильную сырьевую базу – сейчас Украина является восьмой страной в мире по добыче урана. Электроэнергия как средство обогрева помещений должна в перспективе вытеснить газ и снизить энергозависимость Украины.
Cравнение отопительных систем среднеутепленного здания площадью 400 м2 (ориентировочно, 2009 год) в зависимости от вида топлива.
Таблица 1.
| Вид топлива | Теплотворная способность | Потребность жилого здания в год | Стоимость единицы топлива, грн | Стоимость всего отопления, грн/год | Особенности |
| Прессованный торф | 1 тонна - 2,660 кВт | 46,27 тонны | 1000 | 46270 | Много золы и работы |
| Каменный уголь | 1 тонна - 5,180 кВт | 23,89 тонны | 800 | 19112 | Большой объем работы, необходимо вывозить отходы, большое количество сажи. |
| Брикет | 1 тонна - 3,880 кВт | 32 тонны | 900 | 28800 | Трудоемкий, много золы |
| Дрова | 1 м3 - 1,200 кВт | 103 м3 | 300 | 30900 | Трудоемкий. Требует много места для хранения. |
| Газовое отопление | 1 кубометр - 8,0 кВт | 15418 м3 | 1,79 | 27598 | Удобно. Стоимость растет. Капитальные затраты |
| Жидкое топливо | 1 тонна - 10000 кВт | 12,47 тонны | 3000 | 37410 | Нужны резервуары. Стоимость растет. Капитальные затраты |
| Электроотопление тепловым насосом, напольное | 1 кВт - 4,5 кВт вместе с бытовой водой | 29292 кВт | 0,2436 | 7323 | Удобно. Безопасно. Большие капитальные затраты |
| Электроотопление аккумуляционное | 1 кВт - 1 кВт | 57600 кВт | 0,1872 | 10783 | Удобно. Безопасно. Большие капитальные затраты |
| Электроотопление конвекционное (котлы/конвекторы) | 1 кВт - 1 кВт | 79200 кВт | 0,2436 | 19293 | Удобно. Безопасно.Дорого. |
| Электроотопление тепловым насосом, радиаторное | 1 кВт - 3,5 кВт вместе с бытовой водой | 38460 кВт | 0,2436 | 9615 | Удобно. Безопасно. Большие капитальные затраты |
| Электроотопление инфракрасное лучистое | 1 кВт - 1 кВт | 40320 кВт | 0,2436 | 9822 | Удобно. Безопасно. |
Дополнить экономическую оценку различных видов обогрева следует рассмотрением инвестиционных затрат. Возьмем за основу обогрев каменным углем и для него установим коэффициент 1.
Таблица 2.
| Система | Область инвестиций | Кратность затрат |
| Каменный уголь | - котел - система отопления | 1 |
| Природный газ | - котел - система отопления - присоединение к газовой сети | 1,98 |
| Сжиженный газ | - котел - бойлер - система отопления - установка емкости для газа | 1,76 |
| Мазут | - котел - бойлер - емкость для мазута - система отопления | 1,87 |
| Электроотопление конвекционное, электрокотел | - обогреватели и электрическая система - изменение подключения к сети - система отопления | 0,98 |
| Электроотопление конвекционное, конвектор | - обогреватели и электрическая система - изменение подключения к сети | 0,55 |
| Электроотопление Аккумуляционное | - обогреватели и электрическая система - изменение подключения к сети | 2,05 |
| Тепловой насос | - тепловой насос - бойлер - буферная емкость - теплый пол - вертикальные зонды либо горизонтальный коллектор | 4,77 |
| Электроотопление инфракрасное лучистое | - обогреватели и электрическая система - изменение подключения к сети | 0,58 |
Учитывая данные таблиц 1 и 2, можно смело сказать, что электрическое отопление прямого нагрева уже сегодня является абсолютно конкурентоспособным на рынке Украины.
IV. Разновидности электрических систем отопления.
Конвекционные системы.
В конвекционных системах холодный воздух естественным или принудительным путем проходит через электронагревательный элемент, а затем поднимается вверх и отдает полученное тепло находящимся в помещении предметам и людям. Наиболее распространены электроконвекторы. В этих приборах нагревательным элементом являются нихромовые спирали или тэны. В электротепловентиляторах (калориферах) нагрев воздуха осуществляется принудительной его конвекцией. В них стоят аналогичные электроконвекторам нагревательные элементы. Разновидность калориферов - тепловые завесы, используемые в зимнее время для снижения потерь тепла в помещениях, имеющих выход на улицу.
Конвектор Тепловентилятор Тепловая завеса Тепловая пушка
Для быстрого нагрева помещений, особенно больших, часто применяются мощные электрические тепловентиляторы (тепловые пушки). Их преимущество в более быстром и равномерном распределении горячего воздуха за счет встроенного вентилятора. Их очень удобно использовать в качестве переносных приборов для обогрева вспомогательных помещений - гаражей, подвалов, теплиц. Управляются конвекционные приборы с помощью электромеханических или электронных термостатов и термоограничителей.
Существенным недостатком конвекционных систем является неравномерность температуры воздуха по высоте помещения: в верхней потолочной части она может достигать 25 oC, а на уровне пола всего лишь 18 oC! Это ведет к необходимости дополнительного расхода электроэнергии на отопление и менее экономному режиму работы системы. О недостатках конвекционных систем с точки зрения экологии будет сказано далее.
Инфракрасные системы лучистого нагрева.
В основе работы всех систем инфракрасного (лучистого) нагрева заложен принцип прямого обогрева помещения, а именно: тепловые лучи, попадая на поверхность стен, пола, различных предметов, проникают внутрь и постепенно прогревают их. Поток тепла, поглощаясь одеждой и кожей человека, создает тепловой комфорт без повышения температуры окружающего воздуха. Воздух в обогреваемых помещениях, оставаясь практически прозрачным для инфракрасного излучения, нагревается за счет «вторичного тепла», т.е. конвекции от конструкций и предметов, нагретых тепловым потоком. Особенность инфракрасных лучей заключается в том, что они распространяются во всех направлениях и отражаются только от твердых тел, не поглощаются воздухом, а поглощаются твердыми телами, которые тут же превращают их в термическую энергию. Наиболее распространены высокотемпературные инфракрасные обогреватели потолочного типа, используемые для локального обогрева производственных мест или больших площадей с высокими потолками. Но все большую популярность набирают низкотемпературные панельные инфракрасные нагреватели, которые используют для отопления бытовых помещений, офисов, школьных и лечебно-профилактических помещений.
Потолочные инфракрасные нагреватели Панельные инфракрасные нагреватели
При инфракрасном отоплении температура у поверхности
пола незначительно ниже, чем у потолка, разность температур может составлять 2 - 3 oC, поэтому, за счет существенного снижения затрат на отопление потолочной части такая система работает экономичнее конвекционной.
V. Принцип действия инфракрасного излучения.
Немного из курса физики, миф о «вреде» инфракрасного излучения:
Инфракрасное излучение – это часть спектра излучения Солнца, которая обладает способностью нагревать большинство предметов. Инфракрасное излучение имеет две важные характеристики: длину волны (частоту) излучения и интенсивность. Инфракрасные лучи абсолютно безопасны для организма человека, в отличие от рентгеновских, ультрафиолетовых или СВЧ.
В инфракрасном спектре есть область с длинами волн примерно от 7 до 14 мкм (так называемая длинноволновая часть инфракрасного диапазона), оказывающая на организм человека по-настоящему уникально полезное действие. Эта часть инфракрасного излучения соответствует излучению самого человеческого тела. Поэтому любое внешнее излучение с такими длинами волн наш организм воспринимает как «свое».
Кроме того, лучистый способ отопления позволяет убрать влажность в помещениях, если таковая имеется, постепенно высушить стены и отсыревшие предметы. Это называется темперированием. Следует уточнить, что при этом нейтрализуется среда обитания грибков и плесени. Такой способ обогрева особенно актуален для библиотек и музеев, где хранятся художественные ценности. Музейные работники сейчас бьют тревогу по всему миру: конвекционный способ отопления за последние сто с лишним лет привел к тому, что уникальные произведения искусства приходят в негодность из-за неправильных условий хранения. Темперирование решает эту проблему.
Отопление, основанное преимущественно на лучистом тепле, оберегает человека от негативных воздействий конвекционного отопления. Постоянная циркуляция перегретого и относительно загрязненного воздуха в помещении при конвекционном отоплении вполне логично объясняет ежегодные волны гриппа, ОРЗ в начале отопительного сезона.
Показателен опыт, проведенный Джоном Б. из Pierce Laboratory, USA, который поясняет цель благоразумной отопительной техники:
Люди, находящиеся в помещении с температурой воздуха +50oC, но специально охлажденными стенами - мерзли; зато при 10oC и накаленных стенах начинали потеть (Источник: Техн. информация "Энергия излучения - первичная энергия, открытая заново", TT Technotherm GmbH, Нюрнберг).
В мире уже накоплен богатый опыт по использованию прямого стационарного длинноволнового электроотопления для любого класса объектов. Поэтому хотелось бы, чтобы отечественный потребитель больше знал о возможностях и преимуществах этого способа обогрева. Это - различные варианты создания теплового комфорта, экономическая выгода от гибкой системы регулирования температур в каждом помещении. А если взять немаловажный фактор экологической безопасности? Вряд ли "котельный" способ отопления может составить в этом отношении конкуренцию электрическому длинноволновому отоплению, к бесспорным преимуществам которого также можно отнести почти 100% КПД и простоту монтажа системы. Более того - ее можно создавать поэтапно, постепенно наращивая мощности.
Прямое стационарное длинноволновое электроотопление представляет собой комплекс приборов, преобразующих электроэнергию непосредственно в тепло без промежуточных теплоносителей. Это оборудование экологически безопасно, может длительно и безотказно работать без вмешательства человека и в его отсутствие и, конечно, защищено на случай аварийных ситуаций.
При этом управление электрической системой не требует никаких специальных навыков. Простым поворотом рукоятки на терморегуляторе устанавливается комфортная температура в диапазоне от 8°С до 30°С, а далее система автоматически поддерживает заданный режим.
Что важно: автоматика регулирует в данном случае именно температуру воздуха в помещении, а не температуру поверхности радиатора. Если учесть, что изменение температуры воздуха всего на 1°С приводит к изменению потребления электроэнергии примерно на 5-6%, то рациональное управление отоплением и применение многотарифных приборов учета (счетчиков) способно обеспечить до 60% экономии электроэнергии.
VI. Теплотехнические расчеты:
"Теплотехника не может физически правильно определять теплоизлучение. Она упорно настаивает на существующей методике классического учения о теплоте для "обычного" (конвекционного) отопления и пытается подгонять к нему тепловое излучение. Теплоизлучение же является электромагнитной волной и поэтому не может приравниваться к теплопроводности и конвекции. Этим совершается большая методическая ошибка. Тем не менее, этот общий недостаток систематически пытаются скрыть, это видно из документации." (профессор, доктор наук Клаус Майер)
1. Расчет теплопотерь при инфракрасном и конвективном способах отопления имеет некоторые отличия, связанные с различными физическими процессами в отапливаемом помещении.
2. Среднее значение температуры воздуха внутри помещения tв в случае инфракрасного отопления необходимо принимать ниже, чем при конвективном на (3…5)°С.
3. Значения температур ограждающих конструкций при инфракрасном отоплении не могут приниматься постоянными величинами ввиду того, что часть их находится в зоне прямого облучения, а часть – в зоне рассеянного.
4. Определение потерь тепловой энергии на инфильтрацию наружного воздуха как при конвективном, так и при инфракрасном отоплении необходимо проводить с учетом кратности воздухообмена в отапливаемом помещении. Следует заметить, что, ввиду малого значения градиента температур по высоте помещения при использовании инфракрасных излучателей, коэффициент воздухообмена необходимо принимать близким или равным 1.
ООО «СП Умный дом», опираясь на последние достижения и разработки мировой экономики и имея достаточный опыт в установке различных систем электроотопления, предлагает исключительно системы прямого стационарного электроотопления лучистого типа с использованием бытовых электрических теплонакопительных приборов УДЭН (торговая марка UDEN-S®).
VII. Внешний вид и технические характеристики оборудования УДЭН.

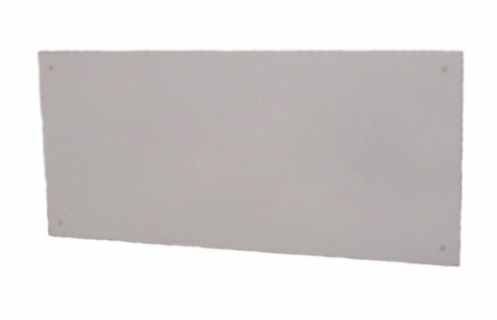

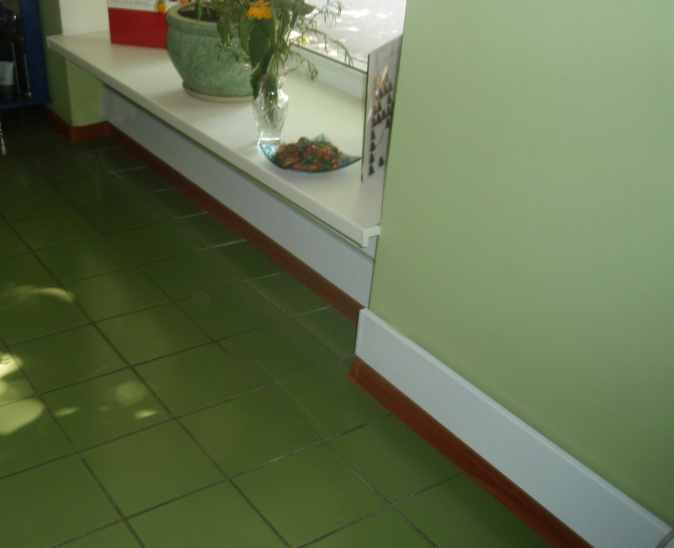

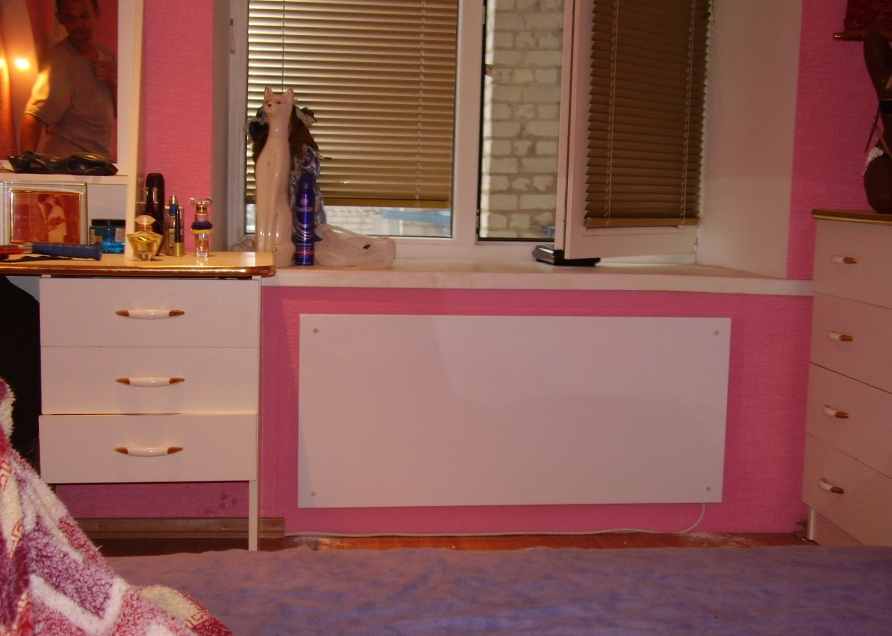

УДЭН «Теплый плинтус» УДЭН «Теплые панели»
Низкотемпературные отопительные системы на основе панелей УДЭН применяются для обогрева зданий и сооружений самого разного назначения: квартир, частных домов, офисов, производственных, торговых и складских помещений, объектов соцкультбыта, используются на общественном транспорте.
В зависимости от особенностей отапливаемого помещения уместно комбинированное применение теплых панелей и теплого плинтуса в одной отопительной системе.
Таблица 3. Технические характеристики.
| № п/п | Наименование параметров и размеров | Модель | ||||
| УДЭН -100 | УДЭН -150 | УДЭН -200 | УДЭН -500 | УДЭН -700 | ||
| 1 | Номинальная потребляемая мощность, кВт | 0,1 | 0,15 | 0,2 | 0,50 | 0,70 |
| 2 | Номинальное напряжение питания, В | 220 | 220 | 220 | 220 | 220 |
| 3 | Частота, Гц | 50 | 50 | 50 | 50 | 50 |
| 4 | Габаритные размеры, м, не более: -ширина -длина -толщина | 0,122 0,5 0,013 | 0,122 0,75 0,013 | 0,122 1,0 0,013 | 0,475 0,8 0,013 | 0,475 1,0 0,013 |
| 5 | Площадь излучения S, м2 | 0,061 | 0,0915 | 0,122 | 0,376 | 0,470 |
| 6 | Объем помещения, который обогревается, м3,не более | 4-6 | 6-9 | 8-12 | 20-25 | 30-35 |
| 7 | Рабочая температура поверхности, °С, не более | 80±5 | 80±5 | 80±5 | 80±5 | 80±5 |
| 8 | Масса, кг, не более | 0,5 | 1,0 | 1,8 | 7,6 | 9,0 |
| 9 | Способ установки | настенный | настенный | настенный | настенный | настенный |
| 10 | Номинальный режим работы | длительный | длительный | длительный | длительный | длительный |
Качество продукции подтверждается Украинским сертификатом соответствия ГОСТу UA1.034.0Ф083641-09 и санитарно-гигиеническим заключением №05.03.02-04/50518 (рекомендованы к установке в детских и лечебных учреждениях).
Это оборудование идеально подходит для обогрева помещений, в которых люди находятся длительное время, и обладает несомненными преимуществами.
Хочется теперь «спуститься с небес» и приблизиться к «земле», к насущным вопросам и к наиболее распространенному слою потребителей индивидуальных систем – к квартирам.
Проведем сравнение самых распространенных индивидуальных отопительных систем для среднестатистической трехкомнатной квартиры в 62 м2 (однако не оставим без внимания и централизованное отопление).
Таблица 4.
| № | Отопительная система | Стоимость оборудования | Необходи-мость профилак-тики | Затраты энергии за 1 час (в среднем за 6 месяцев) | Стоимость энергоноси- теля | Стоимость отопления за сезон (в среднем за 6 месяцев) | Примечания |
| 1 | Централизован-ное отопление | | | | 8 грн. стоимость 1м2 | 2976 грн. | 70% изношенности, серьезное дорожание услуги |
| 1 | Котел газовый импортный | 18800 грн. с монтажом | Требуется | 0,32 м3 природного газа (работа -24 ч) | 0,484 грн./м3 | 680 грн. | Дорогостоящий ремонт, серьезное дорожание ресурса |
| 2 | Котел газовый отечественный | 13500 грн. с монтажом | Требуется | 0,58 м3 природного газа (работа -24 ч) | 0,484 грн./м3 | 1213 грн. | Дорогостоящий ремонт, серьезное дорожание ресурса |
| 3 | Электрическийконвектор импортный | 17200 грн. без монтажа | Не требуется | 6,2 кВт эл. энергии (работа -7ч) | 0,2436 грн./кВт (обычный тариф) | 1903 грн. | Незначительное дорожание ресурса |
| 4 | Электрическийконвектор отечественный | 4250 грн. без монтажа | Не требуется | 6,2 кВт эл. энергии (работа -8ч) | 0,2436 грн./кВт (обычный тариф) | 2175 грн. | Незначительное дорожание ресурса |
| 5 | Аккумуляци-онное электроотопле-ние | 22300 грн. с монтажом | Не требуется | 6,2 кВт эл. энергии (работа -8ч) | 0,097 грн./кВт (при 3-зонном тарифе) | 900 грн. | Обязательна установка трех- зонного счетчика |
| 6 | Электроотопле-ние инфракрасное лучистое УДЭН | 11250 грн. с монтажом | Не требуется | 3,5 кВт эл. энергии (работа -6,5ч) | 0,2436 грн./кВт (обычный тариф) | 997 грн. | Незначительное дорожание ресурса |
А сейчас посмотрим окупаемость этих систем в процессе эксплуатации.
Возьмем временные рамки: 5, 10 и 15 лет и при условии, что ни один из ресурсов (газ, электроэнергия) не будет дорожать. Так же в этом сравнении не будем брать во внимание профилактические и ремонтные работы, которые необходимо будет проводить для систем газового отопления, а это существенные затраты.
Таблица 5.
| Отопительная система | Стоимость оборудования, грн. | Стоимость оборудования + 5 лет эксплуатации, грн. | Стоимость оборудования + 10 лет эксплуатации, грн. | Стоимость оборудования + 15 лет эксплуатации, грн. |
| Централизованное отопление | | 14880 | 29760 | 44640 |
| Котел газовый импортный | 18800 | 22200 | 25600 | 29000 |
| Котел газовый отечественный | 13500 | 19565 | 25630 | 31695 |
| Электрический конвектор импортный | 17200 | 26715 | 36230 | 45745 |
| Электрический конвектор отечественный | 4250 | 15125 | 26000 | 36875 |
| Аккумуляционное электроотопление | 22300 | 26800 | 31300 | 35800 |
| Электроотопление инфракрасное лучистое УДЭН | 11250 | 16235 | 21200 | 26205 |
По данным таблицы 5, экономия стартовых затрат на инфракрасное отопление по сравнению с традиционными системами составляет 30-40%. Возьмем самый распространенный пример сравнения систем – газовое отопление и инфракрасное электроотопление УДЭН.
Разница в установке газовой системы с импортным котлом и системы инфракрасного
отопления УДЭН:
18800- 11250 = 7550 грн.
Разница в оплате самого отопления (эксплуатационные расходы):
960 – 680 = 280 грн.
Мы видим, что газовое отопление в эксплуатации на сегодняшний день дешевле: разница - 280 грн.
Но у нас есть запас в капитальных затратах – 7500 грн.
7550 : 280 = 26,96….
Т.е. на протяжении 27 лет мы «догоняем» установку газового оборудования….
Понятное дело, цены на энергоресурсы не будут оставаться прежними. Поскольку значительному повышению подвержены цены на природный газ, скептики могут справедливо заметить, что цены на электричество тоже будут подыматься, т.к. для производства электроэнергии используется и газ в том числе… Но давайте не будем забывать, что 50% электроэнергии Украине поставляет атомная энергетика, следовательно, реалии сегодняшнего дня требуют дальнейшего развития этой отрасли и серьезного использования дешевой ночной электроэнергии на внутреннем рынке.

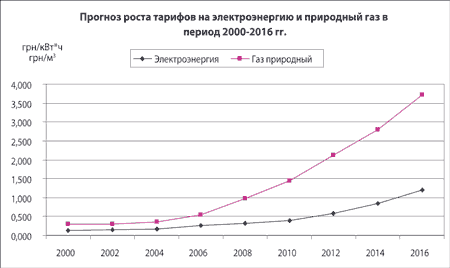

СКОЛЬКО БУДУТ СТОИТЬ ГАЗ И ЭЛЕКТРОЭНЕРГИЯ ЧЕРЕЗ 8 ЛЕТ И КОГДА ОСТАНОВИТСЯ РОСТ ЦЕН НА ЭНЕРГОНОСИТЕЛИ.
Основные сценарии роста тарифов на газ и электроэнергию нам известны. Украине предстоит пережить выравнивание цен на газ до уровня европейских за один - два года, а затем их поэтапный рост до уровня 1200-1300 долларов в течение 6 - 8 лет. Рост цен на газ вызовет его замещение другими видами топлива, произойдет снижение спроса и стабилизация роста цен. Примерно такая же тенденция будет наблюдаться для цен на электроэнергию – только темпы роста будут вдвое ниже. Мы публикуем прогноз энергосервисной компании “Экологические Системы”, подготовленный в 2005 году на 10 следующих лет – он сбывается уже четвертый год.
В период 2015 – 2020 гг. растущая стоимость тепловой и электрической энергии, получаемой из не возобновляемых источников, должна сравняться со снижающейся стоимостью тепловой и электрической энергии, получаемой от солнца, ветра, биотоплива, утилизации промышленных газов сбросного и геотермального тепла и других возобновляемых источников. В этот период во всем мире должна начаться стабилизация бурного роста тарифов, которые будут, безусловно, очень высоки. Эта стабилизация тарифов произойдет в тех странах, которые вовремя осуществят масштабную реконструкцию своей экономики на основе программ энергосбережения.
Нашей стране отпущено судьбой всего 8 - 10 лет на переход к безгазовой энергетике, промышленности и безгазовым коммунальным хозяйствам, к энергоэффективной реформе, прежде всего, жилищно-коммунального хозяйства. Восемь лет – это минимальный базовый срок окупаемости капиталоемких программ энергоэффективной реконструкции украинской экономики. (В. Степаненко, заместитель председателя Комиссии УСПП по энергоэффективности).
Мир изменился - мы вступили в долгосрочный период повышенного роста цен на энергоносители и, чтобы выжить, должны снизить свое энергопотребление в 2-3 раза за 10-15 следующих лет.
VII. Выводы.
Целесообразность широкомасштабного применения прямого лучистого электрического отопления в Украине обусловлена следующими факторами:
- Общемировой тенденцией роста цен на все энергоносители, вынуждающей правительства многих стран прибегать к поиску альтернативных источников энергии для обеспечения экономики. И Украина в данном контексте не является исключением. Соответствующие мероприятия были определены распоряжением правительства от 28 сентября 2006 года № 502-р.
- Колоссальным опытом применения электроотопления в целом и прямого стационарного электроотопления в частности в развитых странах во всем мире.
- Положением Украины как известного мирового производителя атомной электроэнергии.
- Экономическими аспектами. Затраты на установку оборудования и его эксплуатацию уже на сегодняшний день составляют серьезную конкуренцию всем известным вариантам централизованных и индивидуальных систем отопления.
- Экологичностью и безопасностью систем прямого лучистого электроотопления.
Итак, UDEN-S® - это:
Удобно
- Возможность применения системы в качестве основного или дополнительного отопления.
- Ощущение тепла наступает с первых минут включения оборудования (быстрый прогрев помещения).
- Возможность устанавливать (и легко изменять) индивидуальную температуру в каждой комнате помещения.
- Система проста в установке, монтаж (и демонтаж) производится без каких-либо кардинальных изменений интерьера.
- Возможен поэтапный монтаж системы.
- Управление отопительной системой полностью автоматизировано – не нужен обслуживающий персонал.
- Здания не требуют оборудования дополнительными системами вентиляции.
- Нет необходимости в специальном помещении (котельной).
Доступно /экономично
- Значительная экономия (в 1,5-2 раза) по капитальным затратам по сравнению с традиционным конвективным (жидкостным) отоплением – не требуются котел, батареи, трубопроводы, теплоноситель, дорогое обслуживание и т.д.
- В зависимости от типа объекта, его размещения и теплоизоляции на обогрев 10 кв. м помещения при высоте потолка 2,5 м требуется от 0,5 до 0,9 кВт электроэнергии. При правильных расчетах система работает 5-10 часов в сутки.
- Не обогревается бесполезное подпотолочное пространство.
- Температура в помещении после отключения электроэнергии медленно снижается и быстро восстанавливается после ее включения.
- Применение программаторов позволяет автоматически задавать и регулировать температуру на протяжении суток и даже недели, в зависимости от необходимости пребывания человека в данном помещении.
- Каждый потребитель, исходя из собственных представлений о комфорте и экономии, может самостоятельно распоряжаться своим теплом. Комфортной считается температура 20-22°С тепла.
Экологично, эстетично
- Отопительное оборудование изготовлено исключительно из экологически чистых природных материалов.
- Системы лучистого тепла (в отличие от конвекционных систем) не высушивают воздух, не выделяют продуктов горения и водяного пара, не создают в помещении сквозняков и циркуляции пыли.
- Длинноволновое низкотемпературное лучистое тепло абсолютно безвредно, длина волны приближена к излучению человеческого тела, потому тепло воспринимается легко и комфортно.
- Оборудование малогабаритное, легко вписывается в любой интерьер.
- Цветовая гамма и размеры варьируются.
Надежно
- Отопительная система сертифицирована для обогрева детских и лечебных учреждений.
- Пожаробезопасна. Оснащена устройством защитного отключения.
- Систему можно надолго оставлять без присмотра, отсутствует фактор утечки теплоносителя, нет угрозы ее промерзания даже при отключении электроэнергии.
- Гарантия производителя – 5 лет!
- Ресурс непрерывной эксплуатации – 25 лет.
ООО «СП Умный дом»
Центральный офис:
Украина, г. Кировоград, ул. Калинина, 10/14.
Тел./факс: (0522)24-52-89, тел.(0522)27-47-89, 27-46-89, 8 067 25-19-245, 8 099 02-72-098
Для корреспонденции: 25006, г. Кировоград, ул. Дзержинского, 48, кв.4.
