4. ВИГОТОВЛЕННЯ




4.1. Загальні вимоги



4.1.1*. Виготовлення (довиготовлення), реконструкція, монтаж, налагодження і ремонт посудин та їх елементів повинні виконуватись спеціалізованими підприємствами або організаціями, що мають технічні засоби, необхідні для якісного виконання робіт.

Підприємства і організації повинні мати дозвіл органів Держнаглядохоронпраці України на виготовлення, монтаж, налагодження, реконструкцію і ремонт посудин згідно з чинним законодавством. Підставою для видачі дозволу є висновок ЕТЦ щодо можливості виконання вказаних робіт.

4.1.2. Виготовлення (довиготовлення), реконструкція, монтаж, налагодження і ремонт посудин повинні виконуватись відповідно до вимог цих Правил і технічних умов, затверджених в установленому порядку.

4.1.3. Виготовлення (довиготовлення), реконструкція, монтаж, налагодження і ремонт посудин або окремих елементів повинні здійснюватись за технологією, розробленою до початку робіт організацією, що їх виконує (підприємство-виготовлювач, ремонтна або монтажна організація, ремонтні служби підприємств та інші спеціалізовані організації).

4.1.4. При виготовленні (довиготовленні), реконструкції, монтажі, налагодженні і ремонті повинна застосовуватись система якості контролю (вхідний, операційний і приймальний), що забезпечує виконання робіт відповідно до вимог цих Правил і НД.

Порядок проведення вхідного контролю неметалевих матеріалів, із яких виготовляються силові елементи конструкції посудин, узгоджується з головною організацією.

4.2. Допуски



4.2.1. Відхилення зовнішнього (внутрішнього) діаметра обичайок, циліндричних відбортованих елементів днищ, сферичних днищ, виготовлених із листів і поковок, не повинно перевищувати ±1% номінального діаметра.

Відносна овальність а в будь-якому поперечному перерізі не повинна перевищувати 1%. Величина відносної овальності визначається за формулами:

– в перерізі, де відсутні штуцери і люки:





– в перерізі, де є штуцери і люки:





де Dmax, Dmin – відповідно найбільший і найменший зовнішні (внутрішні) діаметри посудини, мм;

d – внутрішній діаметр штуцера або люка, мм.

Величину відносної овальності для посудин з відношенням товщини стінки обичайок до внутрішнього діаметра 0,01 і менше допускається збільшити до 1,5 %.

Відносна овальність для елементів посудин, що працюють під зовнішнім тиском, не повинна перевищувати 0,5 %.

4.2.2. Відведення (кутастість) f кромок (рис. 1) у зварних швах не повинно перевищувати f=0,1S+3 мм, але не більше відповідних величин, зазначених в табл. 2 для елементів посудин.



Рис. 1. Відведення (кутастість) кромок у зварних швах

Таблиця 2


Максимальне відведення (кутастість) f кромок у стикових швах, мм

обичайок

кульових резервуарів і днищ із пелюстків

конічних днищ

незалежно від D*

D<5000

D>5000

D<2000

D>2000

5

6

8

5

7

______________________

D *– внутрішній діаметр, мм.


4.2.3. Зміщення кромок b листів (рис. 2), що вимірюється по середині поверхні, в стикових з’єднаннях, які визначають надійність посудин, не повинно перевищувати b=0,1S, але не більше 3 мм. Зміщення кромок у кільцевих швах, за винятком швів, які виконуються електрошлаковою зваркою, не повинно перевищувати величин, наведених у табл. 3. Зміщення кромок у кільцевих швах, виконаних електрошлаковою зваркою, не повинно перевищувати 5 мм.

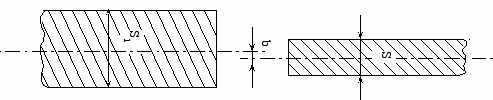

Рис. 2. Зміщення кромок листів

Таблиця 3


Товщина
зварюваних листів, S, мм

Максимально допустимі зміщення кромок,
що стискуються, у кільцевих швах, мм

на монометалевих посудинах


на біметалевих посудинах
з боку корозійного шару

До 20

0,1S+1

50 % від товщини плакуючого шару

Понад 20 до 50

0,15S, але не більше5

Понад 50 до 100

0,04S+3,5*

0,04S+3, але не більше товщини плакуючого шару

Понад 100

0,025S+5*, але не більше 10

0,025S+5, але не більше 8 не більше товщини плакуючого шару

______________________

* За умови наплавки на поверхні, що стикуються, з нахилом 1 : 3 для зварних з’єднань, які мають зміщення кромок більше 5 мм.


4.2.4. Зміщення кромок у стикових зварних з’єднаннях труб не повинно перевищувати величин, наведених у табл. 4.

Таблиця 4


Товщина стінки труби, S, мм

Максимально допустимі зміщення кромок, мм

До 3

0,2S

Понад 3 до 6

0,1S+0,3

Понад 6 до 10

0,15S

Понад 10 до 20

0,05S+1

Понад 20

0,1S, але не більше 3


4.2.5. Допуски, які не вказані в цьому розділі, повинні відповідати вимогам НД.
