Тип вузла
Подобный материал:
1   2   3   4   5   6   7   8   9   ...   14



Тип вузла
Конструктивні елементи вузла
k вузла,

Вт/( м К)

8. Вузол сполучення плити перекриття з зовнішньою стіною з цегли



  1. цегляна стіна, =1800 кг/м3.

  2. ЦП штукатурка, =1600 кг/м3.

  3. залізобетонна плита перекриття, =2500 кг/м3.

  4. паркетні дошки, =500 кг/м3.

  5. лаги з дощок на звукоізоляційних прокладках, =500 кг/м3.
k перекр = 0,44

9. Вузол кутового сполучення зовнішніх стін з цегли



  1. цегляна стіна, =1800 кг/м3.

  2. ЦП штукатурка, =1600 кг/м3.
k кута= 0,31

Тип вузла
Конструктивні елементи вузла
k вузла,

Вт/( м К)

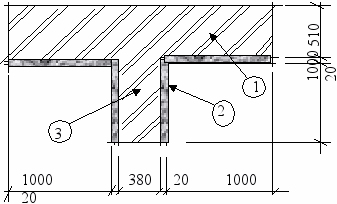

10. Вузол сполучення зовнішньої та внутрішньої стін з цегли



  1. цегляна стіна, =1800 кг/м3.

  2. ЦП штукатурка, =1800 кг/м3.
  3. внутрішня стіна з цегли,
    =1800 кг/м3.
kперегородки=0,49

11. Вузол сполучення залізобетонної балконної плити та цегляної стіни



  1. залізобетонна панель перекриття, =2500 кг/м3.

  2. балконна плита, =2500 кг/м3.
  3. муарова кладка, =1800 кг/м3.
  4. залізобетонні перемички,
    =2500 кг/м3.
  5. анкер, =7850 кг/м3.

  6. ЦП розчин, =1600 кг/м3.
kбалкону=0,58

Тип вузла
Конструктивні елементи вузла
k вузла,

Вт/( м К)

12. Вузол сполучення верху вікна з цегляною стіною




  1. цегляне мурування, =1800 кг/м3.

  2. залізобетонні перемички,
    =2500 кг/м3 .
  3. віконна коробка з дерева,
    =500 кг/м3.
  4. герметик, =1800 кг/м3.
  5. віконний блок, =500 кг/м3.
  6. скло, = 2500 кг/м3.
kверха вікна=1,19

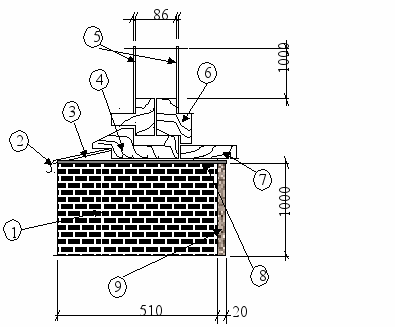

13. Вузол сполучення низу вікна з цегляною стіною



  1. цегляне мурування, =1800 кг/м3.

  2. металевий костиль, =7850 кг/м3.
  3. злив з оцинкованої сталі,
    = 7850 кг/м3.
  4. віконна коробка, =500 кг/м3.
  5. скло, = 2500 кг/м3.
  6. віконний блок, =500 кг/м3.
  7. підвіконна дошка, =500 кг/м3.
  8. руберойд, =1800 кг/м3.
  9. ЦП штукатурка, =1600 кг/м3.
kнизу вікна=0,55

Тип вузла
Конструктивні елементи вузла
k вузла,

Вт/( м К)

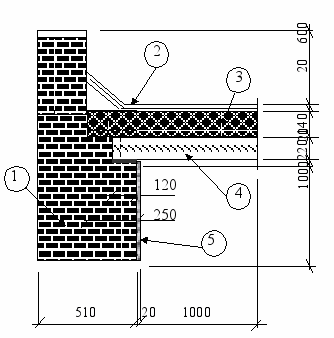

14. Вузол сполучення зовнішньої стіни з цегли зі сумісною покрівлею



  1. цегляне мурування, =1800 кг/м3.

  2. покриття з руберойду та гравію утопленого в бітум, =1800 кг/м3 .
  3. керамзитобетон, = 1200кг/м3.
  4. залізобетонна плита покриття,
    =2500 кг/м3.
  5. ЦП штукатурка, =1600 кг/м3.
k покрівлі=0,48

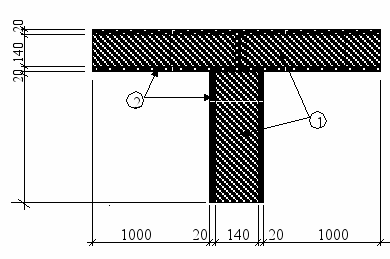

15. Вузол вертикального стику внутрішніх стінових панелей



  1. залізобетонні плити,
    =2500 кг/м3.

  2. ЦП штукатурка, =1600 кг/м3.
k вн.стін.пан.=0,69
