Додаток У (обов'язковий)
Лабораторія__________________________
(її належність)
ПРОТОКОЛ ПЕРЕВІРКИ ЗВАРНИХ СТИКІВ СТАЛЕВОГО ГАЗОПРОВОДУ
РАДІОГРАФІЧНИМ МЕТОДОМ
№_________ " " 200_ р.
Виконано перевірку зварних стиків газопроводу __________________ тиску, що будується за
адресою _______________________________________________________________
(вулиця, прив'язки початкового та кінцевого пікетів)
Газопровід зварений_____________________ зварюванням із труб зовнішнім діаметром
(вид зварювання)______ MM, ТОВЩИНОЮ СТІНКИ__ MM.

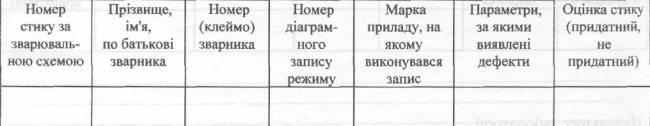

Результати перевірки Таблиця У. 1
Начальник лабораторії__________________________________________________________
(підпис, ініціали, прізвище) МП
Дефектоскопіст_____________________________________________________________
(посада, підпис, ініціали, прізвище) МП
Додаток Ф (обов'язковий)
Лабораторія
(її належність)
ПРОТОКОЛ МЕХАНІЧНИХ ВИПРОБУВАНЬ ЗВАРНИХ З'ЄДНАНЬ СТАЛЕВОГО (ПОЛІЕТИЛЕНОВОГО) ГАЗОПРОВОДУ
№_________ " " 200_ р.
Зроблені механічні випробування зварних з'єднань сталевого (поліетиленового) газопроводу
тиск, вулиця (провулок), населений пункт (прив'язки
____________________________________________________________________________
початкового та кінцевого пунктів)
зваренного______________________ із труб згідно з нормативними або
(вид зварювання)
технічними документами_________________________________________________________
марки сталі (поліетилену) ___________ _____ зовнішнім діаметром___________ mm,
товщиною стінки __________ mm із використанням з'єднувальних деталей
________________________ , виготовлених ______________________________________ ,
(найменування деталі) (найменування виготовлювача)
згідно______________________________ ______________________________________
(шифр стандарту на деталі) (найменування будівельної організації)
зварником_______________________________________ , що має номер (клеймо) із
(прізвище, ім'я, по батькові)
використанням зварювальної установки______________________________________________ ,
(найменування та шифр установки) зварених в період із "______ "____________ 200_ р. по "______ "_____________ 200_ р.
Вид випробовуваних з'єднань___________________________________________________
(контрольне, в процесі будівництва)

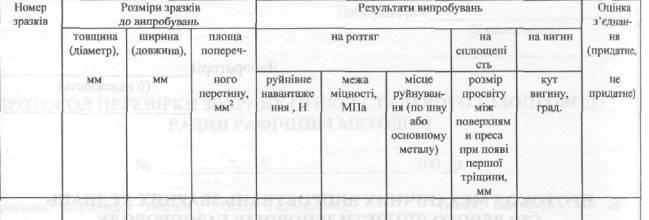

Результата механічних випробувань зварних з'єднань сталевого газопроводу Таблиця Ф.1
Результати механічних випробувань на осьовий розтяг з'єднань поліетиленових труб, зварених нагрітим інструментом встик
Таблиця Ф.2
Висновок:
Начальник лабораторії__________________________________________________________
(підпис, ініціали, прізвище) МП
Випробування провадив_________________________________________________________
(підпис, ініціали, прізвище) МП
Примітка. Протокол випробування належить складати на кожного зварника окремо і копію подавати в складі виконавчої документації на всі об'єкти, на яких протягом календарного місяця працював цей зварник.
Додаток X(обов'язковий)
Лабораторія
(її належність)
ПРОТОКОЛ ПЕРЕВІРКИ ЗВАРНИХ СТИКІВ СТАЛЕВОГО ГАЗОПРОВОДУ
УЛЬТРАЗВУКОВИМ МЕТОДОМ
№ " " _ 200_ р.
роблено перевірку зварних стиків газопроводу __________________________________________
иску, що будується за адресою_____________________________________________________ .
(вулиця, прив'язки початкового та кінцевого пікетів)
'азопровід зварений_____________________ зварюванням із труб зовнішнім діаметром
(вид зварювання)_____ mm, товщиною стінки труби___________ mm.

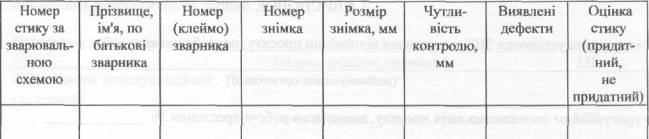

Результати перевірки Таблица X. 1
Начальник лабораторії__________________________________________________________
(підпис, ініціали, прізвище) МП
Дефектоскопіст________________________________________________________________
(посада, підпис, ініціали, прізвище) МП
Додаток Ц (обов'язковий)
Лабораторія
(її належність)
ПРОТОКОЛ ПЕРЕВІРКИ ПАРАМЕТРІВ КОНТАКТНОГО ЗВАРЮВАННЯ (ПАЙКИ)
СТАЛЕВИХ ГАЗОПРОВОДІВ
№_________ " " 200_ р.
Адреса об'єкта__________________________________________________________________
(вулиця, прив'язки початкового
і кінцевого пікетів) Газопровід зварений (спаяний) із сталевих труб згідно з норативними або технічними
документами_____________________________________________________________
зовнішнім діаметром_________ mm, товщиною стінки труби____________ mm.

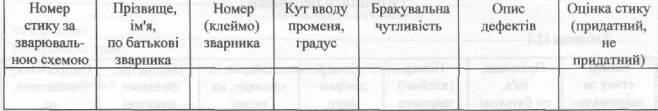

Результати перевірки Таблиця Ц. 1
Начальник лабораторії________________________________________________________
(підпис, ініціали, прізвище) МП
Іспити
проводив___________________________________________________________________
(підпис, ініціали, прізвище) МП
Додаток Ш (обов'язковий)
АКТ
ПРИЙМАННЯ ЕЛЕКТРОЗАХИСНОЇ УСТАНОВКИ В ЕКСПЛУАТАЦІЮ
м.________________ "_____ " 200_ р.
Комісія в складі представників:
Замовник __________________________________________________________________
(найменування організації, посада, ініціали, прізвище)
Будівельно-монтажна організація__________________________________________________
(найменування організації, посада, ініціали, прізвище)
Експлуатаційна організація
(найменування організації, посада, ініціали, прізвище)
ознайомившись із технічною документацією, оглянувши усі вузли електрозахисної установки, змонтованої на
(стіні, опорі, фундаменті)
за адресою_____________________________________________________________________
установила таке:
Ш.1 ___________ ____ захист виконаний за проектом
(дренажний, катодний)
Ш.2 Загальна протяжність мереж, що захищаються
у тому числі:_____________________________________________________________________
Ш.3 Характеристика вузлів захисту:
а)обладнання________________________________________________ (шт.)
(тип)
б)кабель __________________________________________________
(марка, довжина)
в)анодне заземлення___________________________________________________________
(характеристика величини опору розтікання)
г)опорні пункти_______________________________________________________________
(кількість та на яких спорудах)
д)перемички між_______________
е)заземлення електрозахисної установки____________________________________________
(засіб, величина опору розтіканню)
ж) інші устрої
Ш.4 Дані режиму роботи електрозахисної установки:
а)величина струму (загальна)____________________________________________________
б)величина струму в перемичках _________________________________________________
в)напруга джерела_____________________________________________________________
г)опір_______________________________________________________________________
Ш.5 Зауваження з монтажу та наладки електрозахисної установки:
Ш.6 Комісія ухвалила електрозахисну установку прийняти в експлуатацію з____ 200 _ р.
Представник
будівельно-монтажної організації_______________________________________________
(посада, підпис, ініціали, прізвище) МП
Представник
експлуатаційної організації____________________________________________________
(посада, підпис, ініціали, прізвище) МП
Представник Замовника_____________________________________________________
(посада, підпис, ініціали, прізвище) МП
Додаток Щ (обов'язковий)
Особливості приймання закінчених будівництвом об'єктів системи газопостачання
Щ. 1 Приймання закінченого будівництвом об'єкту системи газопостачання, спорудженого згідно з проектом та вимогами цих Норм, повинно виконуватися приймальною комісією згідно з вимогами ДБН A.3.1-3, ДНАОП 0.00-1.20.
Щ.2 Крім документації на будівництво об'єктів газопостачання, передбаченої ДБН A.3.1.3, приймальній комісії повинні бути подані такі документи:
- сертифікати, паспорти або інші документи заводів-виготовлювачів (або їх завірені копії), які засвідчують якість труб, з'єднувальних деталей, зварочних та ізоляційних матеріалів;
- технічні паспорти заводів-виготовлювачів (ЦЗЗ, ЦЗМ) або їхні копії на обладнання, вузли, з'єднувальні деталі, ізоляційні покриття, ізолюючі фланці, арматуру діаметром понад 100 mm, а також інші документи, що засвідчують якість обладнання (виробів);
- інструкції заводів-виготовлювачів з експлуатації газового обладнання та приладів;
- будівельні паспорти: підземного (надземного) газопроводу, газового вводу; внутрішньодомового (внутрішньоцехового) обладнання, ГРП, резервуарної установки ЗВГ, а також протоколи перевірки зварних стиків сталевого газопроводу радіографічним методом, протоколи механічних випробувань зварних стиків сталевого та поліетиленового газопроводів, протокол перевірки зварних стиків сталевого газопроводу ультразвуковим методом та протокол перевірки якості стиків, виконаних контактним зварюванням та паянням, що оформлені згідно з формами, викладеними в додатках П, P, C, T, У, Ф, X, Ц, Ш;
- акт розбивки та передачі траси (площадки) для підземного газопроводу та резервуарів ЗВГ;
- журнал виробництва робіт (для підземних газопроводів протяжністю понад 100м та резервуарів ЗВГ) - за вимогою замовника;
- акт приймання передбачених проектом установок електрохімічного захисту (для підземних газопроводів та резервуарів ЗВГ);
- акт приймання газообладнання для проведення комплексного випробування (для підприємств та котелень) відповідно до додатку Ю;
- акт приймання очищеної внутрішньої порожнини сталевих газопроводів, які підлягають відновленню;
- технічні свідоцтва на застосовані в будівництві газопроводів матеріалів і виробів закордонного виробництва:
- протокол вхідного контролю всіх конструкцій, виробів та матеріалів, що застосовуються при будівництві;
- протокол перевірки та атестат обладнання, використаного при зварюванні поліетиленових труб;
- копії дозволів Держнаглядохоронпраці України на застосування при будівництві труб, з'єднувальних деталей та арматури закордонного виробництва.
Щ.3 Приймання закінченого будівництвом об' єкту системи газопостачання оформлюється актом за формою 5 (додаток 2) ДБН А.3.1-3.
Додаток Ю (обов'язковий)
АКТ
приймання газообладнання для проведення комплексного випробування
(пуско-налагоджувальних робіт)
(найменування й адреса об'єкта)
" " 200_ р.
Приймальна комісія у складі:
голови комісії - представника замовника
(прізвище, ім'я, по батькові, посада) членів комісії, представників:
генерального підрядника_______________________________________________________
(прізвище, ім'я, по батькові, посада)
експлуатаційної організації___________________________________________________________
(прізвище, ім'я, по батькові, посада)
органів Держнаглядохоронпраці______________________________________________________
(прізвище, ім'я, по батькові, посада)
Державної інспекції з енергозбереження________________________________________________
(прізвище, ім'я, по батькові, посада) ВСТАНОВИЛА:
Ю.1 Генеральним підрядником_______________________________________________________
(найменування організації) пред'явлено до приймання для проведення пуско-налагоджувальних робіт газообладнання
(тип встановленої автоматики) на закінченому будівництвом об'єкті___________________________________________________
(найменування об'єкту)
Ю.2 Проект №___________ розроблений_______________________________________________
(найменування організацій) Ю.З Будівництво системи газопостачання об'єкту здійснювалося в терміни:
початок робіт________________ , закінчення робіт______________________________________
(місяць, рік) (місяць, рік)
Ю.4 Документація на закінчений будівництвом об'єкт пред'явлена в обсязі, передбаченому ДБН В.2.5. «Газопостачання» і «Правилами безпеки систем газопостачання України». Ю.5 Об'єкт укомплектований атестованим обслуговуючим персоналом, на робочих місцях вивішені затверджені схеми газообладнання та інструкції з експлуатації Ю.6 Пуско-налагоджувальні роботи газообладнання з автоматикою безпеки та регулювання
будуть виконуватися______________________________________________________________
(найменування пуско-налагоджувальної організації) за договором №______________ від "____ "____________ 200__ р.
Термін закінчення робіт "_____ "____________ 200_ р.
Приймальна комісія розглянула пред'явлену документацію, здійснила огляд системи газопостачання, визначила відповідність виконаних будівельно-монтажних робіт проекту, провела: додаткові випробування (крім зафіксованих у виконавчій
документації)__________________
(види випробувань)
Рішення приймальної комісії:
1 Будівельно-монтажні роботи виконані в повному обсязі згідно за проектом і вимогами
ДБН В.2.5.
2 Пред'явлене до приймання газообладнання вважати прийнятим з "________ "___________ 200_ р.
для проведення комплексного випробування (пуско-налагоджувальних робіт).
3 Цей акт приймання вважати підставою для дозволу пуску газу для проведення пуско-нала годжувальних робіт.
4 Замовнику після закінчення пуско-налагоджувальних робіт слід пред'явити газообладнання робочій комісії для визначення його готовності до експлуатації.
Голова комісії______________________________________________
(підпис) МП
Представник генерального підрядника _______
(підпис) МП
Представник
експлуатаційної організації___________________________________
(підпис) МП
Представник органів
Держнаглядохоронпраці_____________________________________
(підпис) МП
Представник Державної
інспекції з енергозбереження_________________________________
(підпис) МП
