ТЕХНИЧЕСКОЕ ОПИСАНИЕ

ТЕПЛОНАКОПИТЕЛЕЙ

(инструкция по монтажу и обслуживанию)


г. Киев-2011

Инструкция по монтажу и обслуживанию

теплонакопителей VFMI 20С…VFMI 70С


Инструкция по пользованию. Основные положения.


Пожалуйста, внимательно отнеситесь к изучению настоящей инструкции, чтобы избежать выхода из строя прибора. Инструкция по пользованию всегда должна находится под рукой и в случае установки прибора с учётом существующих рекомендаций, и в случае проведения регламентных и регулировочных работ, проводимых квалифицированными представителями фирмы. Ремонт, проведенный с нарушением нормативной документации, может повлечь за собой значительный материальный ущерб.







В течении длительной эксплуатации прибора температура поверхности прибора может достигать 80°. Поэтому следует обратить особое внимание на то, чтобы легковоспламеняющиеся материалы, в т.ч.: занавески, бумага, аэрозольные легковоспламеняющиеся жидкости не находились в непосредственной близости от прибора и не попадали в струю тёплого воздушного потока от прибора.


Принцип действия.


Нагреватель аккумуляционного (накопительного) действия работает, запасая тепловую энергию ночью, расходуя её по мере необходимости в течение дня. Этот принцип функционирования позволяет потреблять сравнительно недорогую электроэнергию из недогруженной электрической сети, расходуя её в те периоды дневного времени, когда температура опускается ниже нормы.


Примечание.


Температура поверхности обогревателя – это приблизительное свидетельство наличия высоких температур внутри прибора и тем более грубая оценка тепловой мощности прибора.


Начальный разгонный цикл работы.

Как обычно бывает со всеми новыми приборами, в течение первого включения могут ощущаться специфические запахи. Поэтому, обеспечьте необходимую вентиляцию помещения.


Режим автоматического регулирования.

Нагреватель накопительного действия аккумулирует тепловую энергию в течение оптимального промежутка времени с учётом показания датчиков наружной температуры и состояния электросети. Регулятор мощности обогревания находится под крышкой с правой стороны прибора, причём заводская установка соответствует максимальной мощности обогревания, крайне правое положение регулятора по часовой стрелке.


Режим ручной установки.

В режиме ручной установки программы для работы обогревателя используется специальная поворотная головка. Для её задействования сначала открывается пластмассовая крышка на правой стороне прибора. Тепловой режим работы прибора устанавливается поворот головки вправо в сторону увеличения мощности обогревателя.


Основные положения и правила.

В особо прохладные дни с целью увеличения тепловой мощности обогревания регулировочную головку поворачивают вправо до отказа. Если температура в помещении оценивается как избыточная, тогда регулятор поворачивается влево. Необходимо учитывать, что регулировку необходимо делать «малыми шагами», учитывая, что существует такое положение регулятора, когда обогреватель почти не поставляет тепла в помещение. В режиме интенсивного обогревания помещения полномасштабно используется датчик температуры воздуха в помещение.


Регламентные работы и обслуживание.

Обогреватель накопительного действия не требует сложных работ по обслуживанию. Однако следует заметить, чтобы перед началом каждого обогревательного сезона, входное отверстие вентилятора и выходная щель были осмотрены и очищены квалифицированным персоналом. В дальнейшем интервал подобного осмотра устанавливается в установленном порядке.


Действия в случае непредвиденных ситуаций и ошибок.

В случае явных нарушений в работе нагревательного элемента, обратите внимание на инструкцию по обслуживанию. Если вы не смогли найти причину сбоя, позвоните в ближайший сервисный центр и вызовите уполномоченного квалифицированного специалиста. В таких случаях сообщите серийный номер вашего обогревателя и точное описание внешнего проявления сбоя в работе обогревателя. Серийный номер прибора находится на ярлыке с правой стороны корпуса под воздушным соплом выходного отверстия.


Элементарные неисправности, устраняемые самостоятельно

1. В помещении недостаточно тепла:


• проверить предохранители для нагревательных элементов в блоке предохранителей и при необходимости предпринять действия по восстановлению их работоспособности. Если предохранители вновь срабатывают, вызвать представителя сервисной службы;

• регулятор мощности обогревателя установлен слишком на малый уровень. Установите регулятор на более высокий уровень мощности;

• датчик температуры воздуха в комнате установлен не оптимально. Сделать соответствующие регулировки и перестановки;

• вентилятор в накопительном обогревателе не работает. Проверьте предохранители в блоке предохранителей. Восстановите их. При повторном выходе их из строя, вызовите представителя сервисных служб;

• двери и окна открыты настежь, поэтому не прогреты элементы комнаты, хотя работает система вентиляции обогревателя и задействован режим «быстрого обогревания помещения». Можно констатировать неисправность прибора и правильность в работе системы авторегулирования;

• в режиме автоматического регулирования неправильно установлен электронный регулятор нагрузки. Исправить предварительную установку электронного регулятора нагрузки согласно операционным инструкциям.


2. В комнате жарко:


• Проверьте предохранитель вентилятора и восстановите его. В случае повторного сгорания, вызовите представителя сервисной службы;

• Температурный датчик комнаты установлен не оптимально. Поменять место температурного датчика или изменить регулировки.


Прежде чем вызвать представителя сервисной службы, попытайтесь устранить неисправности собственными силами, используя наши советы, изложенные выше.


Инструкция по сборке.

Условия поставки: нагревательные элементы для обогревателей накопительного действия поставляются отдельно, а не устанавливаются на заводе-изготовителе

В набор нагревательного элемента входит:

• собственно нагревательные элементы;

• дополнительный шильдик ;

• кнопка-фиксатор установки;

• принадлежности для автомата защиты;

• приспособление для вворачивания при монтаже;

• распорка;

• схема электрических соединений;

• предохранительный шильдик.


Все элементы конструкции крепления находятся в картонном пакете в верхней части упаковки из пенопласта.

Элементы конструкции упакованы по отдельности и поставляются полным набором. Повреждения, причиненные при транспортировке, предъявляются поставщику. Обычно незначительные повреждения упаковки не влияют на основные элементы конструкции.


Установка и монтаж.

Установка и монтаж прибора могут быть выполнены только квалифицированными специалистами, аккредитованными фирмой, которые учитывают качественные характеристики электрической энергии сети питания. Конфигурация монтажа и сборки учитывает соотношение тепловой мощности обогревателя, вес и количество теплоаккумулирующих элементов, характер покрытия пола (паркет или ворсистая поверхность коврового покрытия).

Вариант установки нагревательного прибора с опорой на ножки или с креплением к стене должны учитывать предотвращение конвекции под накопителем тепловой энергии. При наличии на полу ворсистых ковров каждая единица площади поддона должна иметь возможность теплообмена с воздухом.

Перечисленные положения должны быть строго соблюдены при любых обстоятельствах.


Минимальные требования.

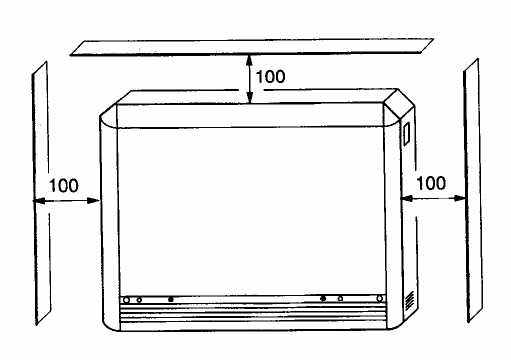

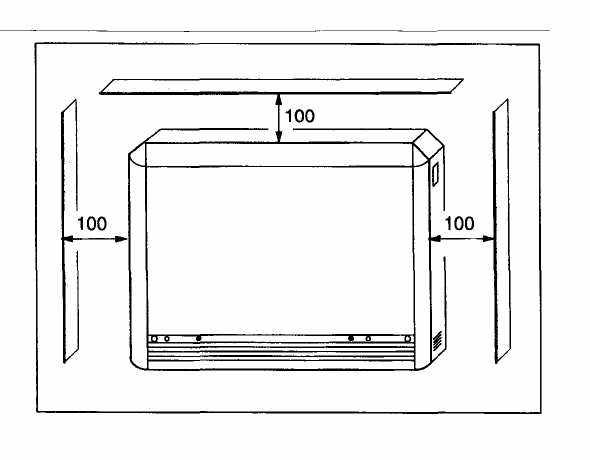

Расстояние между поверхностями обогревателя и прочими предметами в комнате, включая мебель, должны быть не менее 100 мм. Если используются два обогревателя, то минимальное расстояние между ними должно быть 100 мм. Воздушный зазор, отсчитанный от выходного сопла, должен иметь свободное пространство на менее 300 мм.


Внимание!

Электрическое подключение обогревателя не может производиться:

• в среде, где может присутствовать взрывчатый газ;

• в среде, где может присутствовать воздух с капельками горючей жидкости.


Важные замечания.

При установке и монтаже обогревателей накопительного действия в производственных помещениях или общественных местах типа гостиниц, школ, зданий администрации должны быть гарантии размещения табличек: «не закрывать», «не загромождать», «не затруднять работу обогревателя».


Порядок сборки.

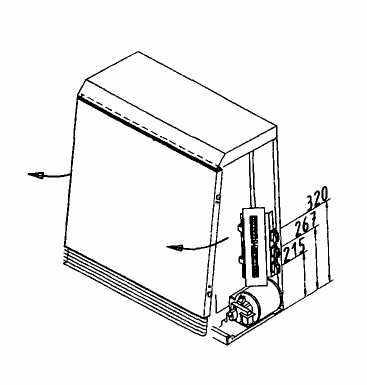

1. Достать обогреватель из упаковки. Освободить его от оберточного материала. Укрепите шурупами контактные полосы с тыльной стороны обогревателя согласно рис.1.

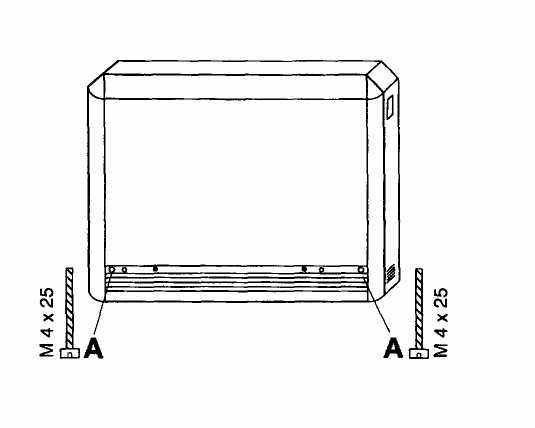

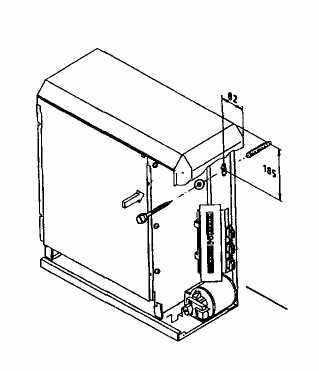

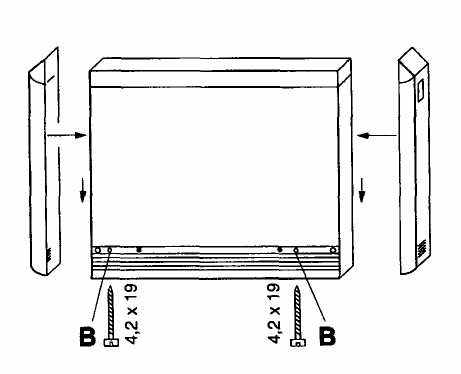

2. Удалить винты крепления согласно рис.2.

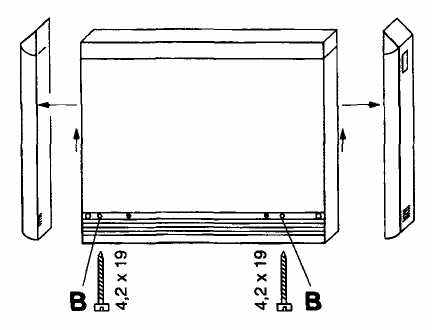

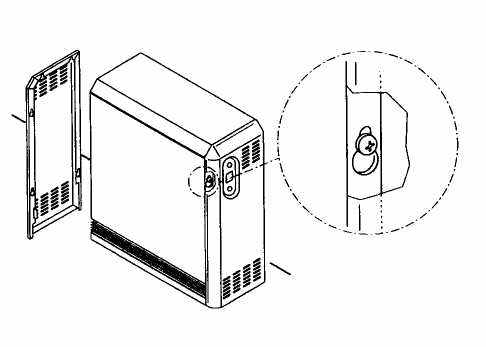

3. Левую и правую боковые стенки чуть сместить вверх примерно на 5 мм, а затем снять их, двигая в горизонтальном направлении. Вывернуть винты крепления для передней стенки обогревателя согласно рис.3.

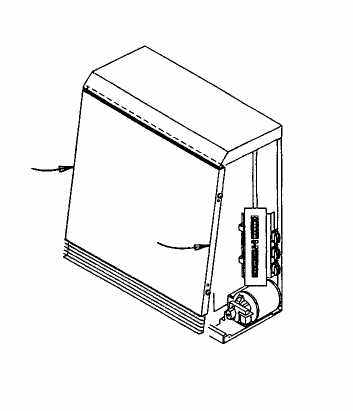

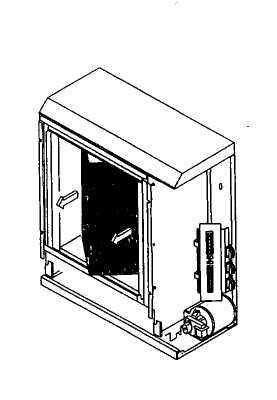

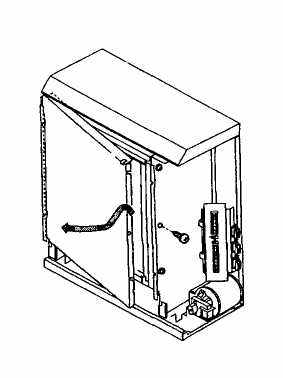

4. Повернуть переднюю стенку вперед, выводя её из зацепления верхней крышки. Вставить соединительные кабели согласно электрической схемы.(см. рис. 4)







5. Прочность конструкции.

При сборке, это касается всех типов обогревателей, все стенки должны быть надежно закреплены. Обогреватели типа VFMi 20 и VFMi 30 должны быть надежно отгоризонтированы. Окончательно собранный и установленный обогреватель должен устойчиво выдерживать деформации в горизонтальном направлении усилием до 200 Н (ньютон).




Если требуемая устойчивость не может быть достигнута добавочными креплениями, в этом случае монтажник должен выбрать для прочной установки другое прочное место. Рекомендуемую прочность установки обогревателя следует обеспечить, не считаясь с размерами дополнительного крепежа (см. рис. 5).


6. Удалить промежуточное покрытие. Для этой цели отвернуть средний винт, вытянуть внутреннее промежуточное покрытие наружу, двигая правой рукой направо так, чтобы не повредить термоизоляцию (см. рис. 6).








7. Удалить транспортную упаковку (см. рис. 7).

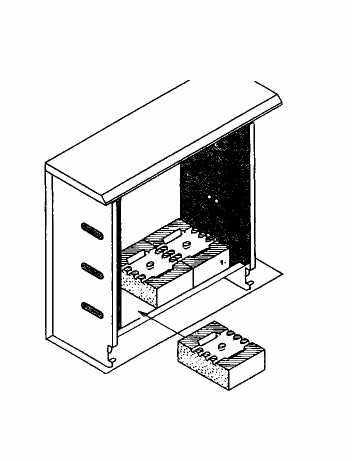

8. Уложить нижний ряд теплоаккумулирующих брикетов, начиная с правой стороны (см. рис. 8).

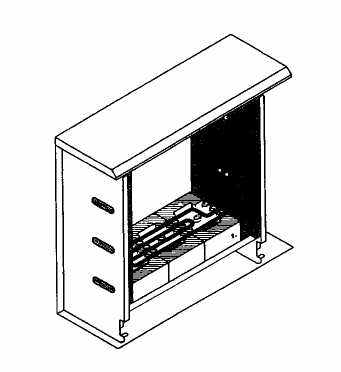

9. Затем уложить в нижний ряд первый тепловыделяющий элемент (см. рис. 9).

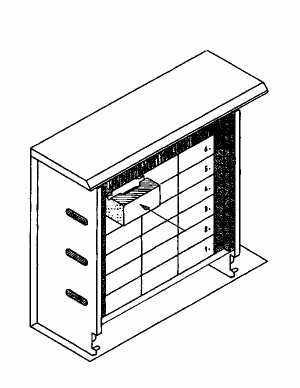

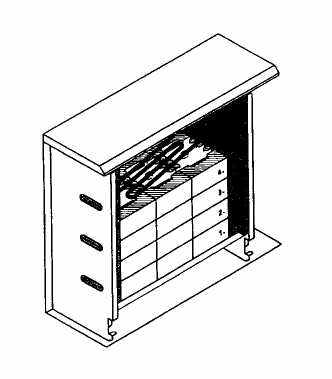

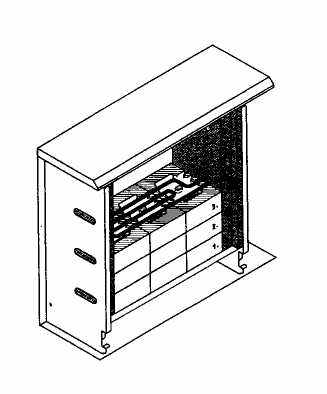

10. Вставьте в корпус второй и третий ряды брикетов. Установите второй нагревательный элемент (см. рис. 10).



11. После установки четвёртого ряда брикетов установите третий тепловыделяющий элемент. Пятый ряд брикетов вставляется боком под третий тепловыделяющий элемент (см. рис. 11).


12. Освободите пространство для выходной отдушины и для подключения (см. рис. 12).

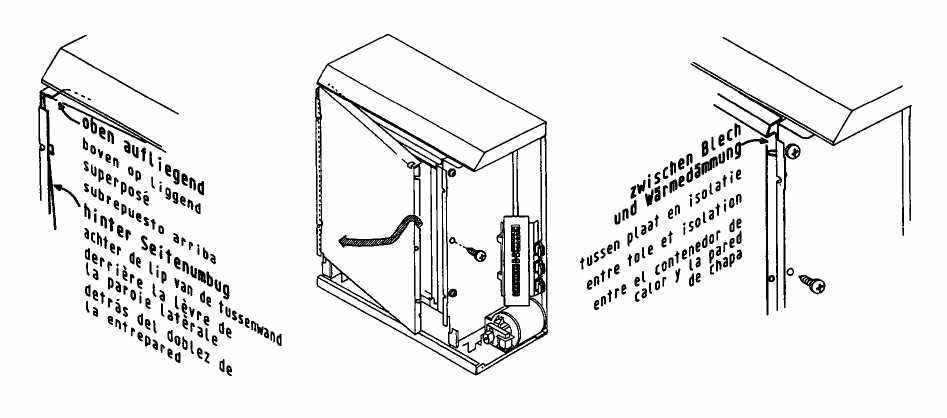

13. Вставьте основное керамическое покрытие с левой стороны обогревателя. Левый край основного керамического покрытия должен быть зафиксирован губой. Нажать на керамическое покрытие, утапливая его в направляющую щель. Вверните шурупы крепления согласно рис. 13.







Правая сторона:

Установите фланец основного керамического покрытия между теплоизоляцией и перегородкой. Нажмите на керамическое покрытие, утапливая его в направляющую щель. Ввернуть шурупы крепления в перегородку и покрытия.

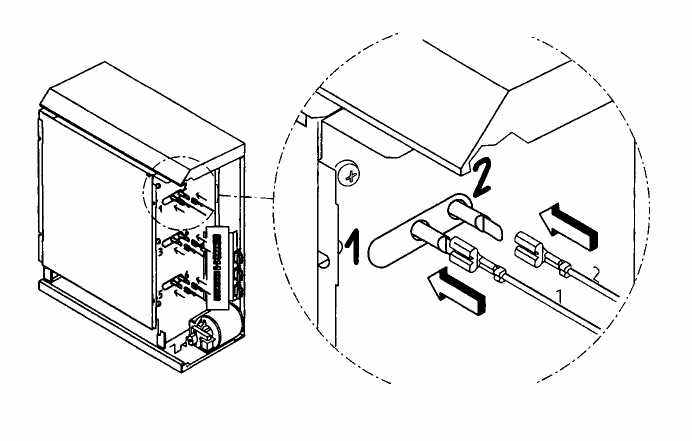

14. Подсоединить тепловыделяющие элементы. Для этого, соединить пронумерованные соединительные кабели с выводами тепловыделяющих элементов. Зафиксировать жгут пассиком. Нагревательный элемент имеет ярлык электрической схемы соединения. Разместить его с правой стороны приборы (см.рис. 14).

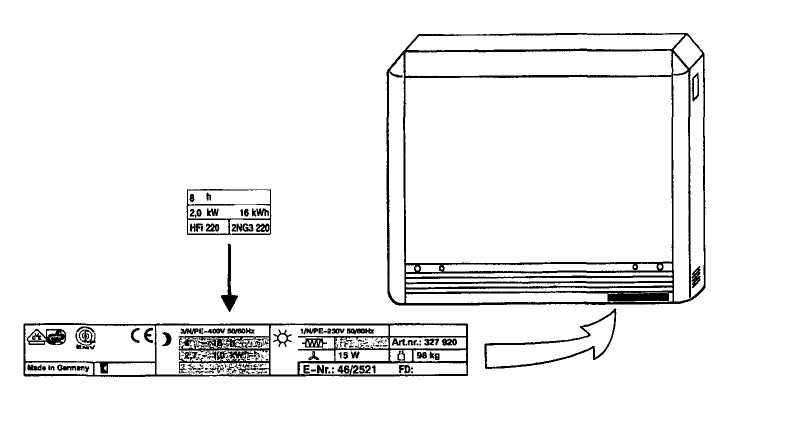

15. Установить шильдик с характеристиками тепловыделяющего элемента и его тип (рис. 15).

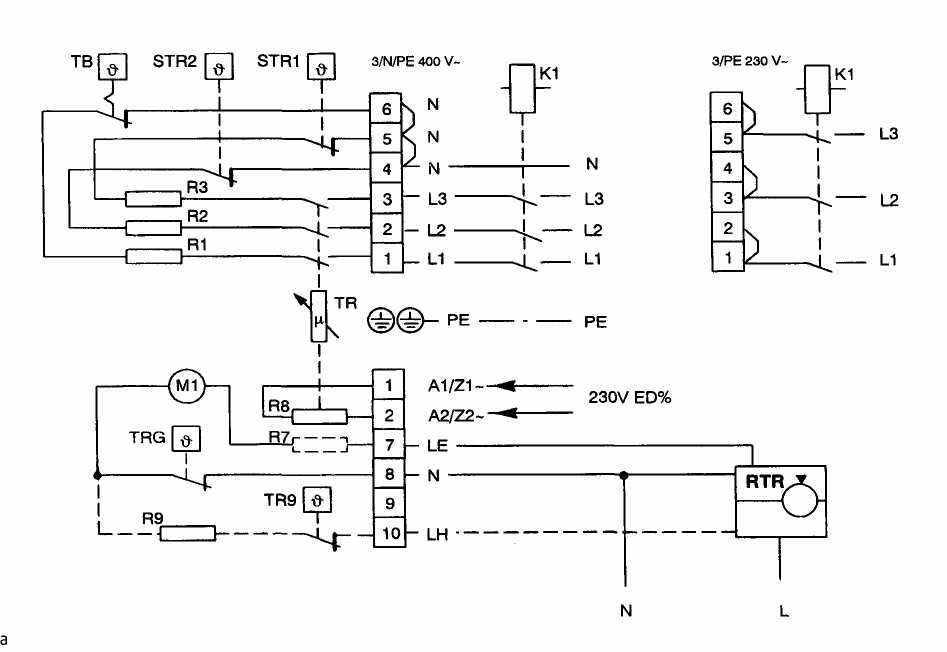

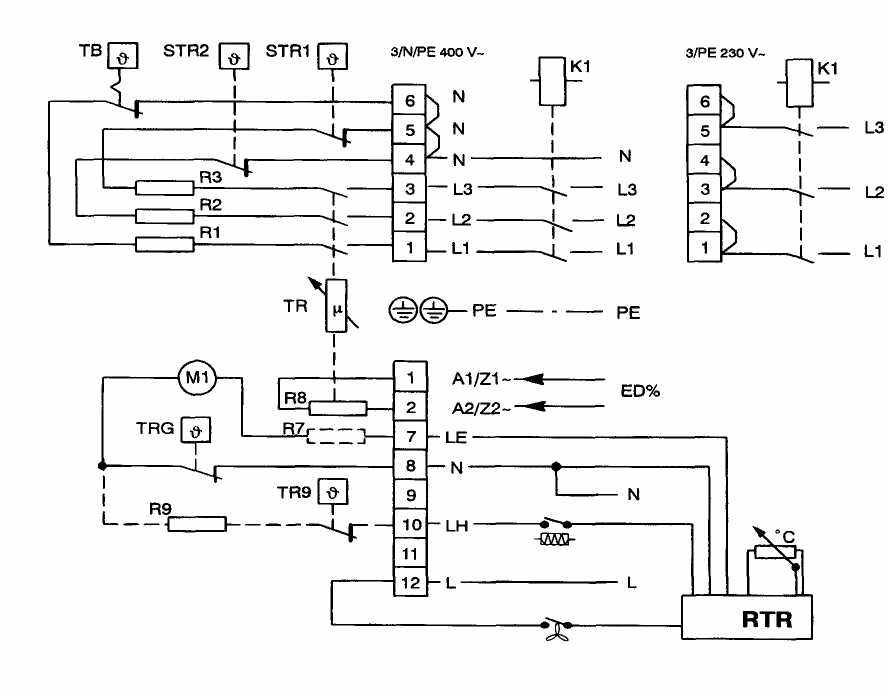

Обозначения, принятые в схеме электрических соединений обогревателя (рис. 16):













__________________________________________________________


Z1/A1 – контрольный сигнал, управляющий включением режима накопления;

Z2/A2 – контрольный сигнал, управляющий включением режима накопления;

К1 – тепловое реле;

L_1, L_2, L₃ – наружные провода подключения;

LE – сигнал управления вентилятором;

MI – электродвигатель вентилятора;

N – провода вентилятора;

PE – провода зануления;

R₁ - R₃ – отопительные элементы;

R₇ – резистор нагрузки вентилятора;

R₈ – переменный резистор, управляющий режимом запасания тепловой энергии при возрастании напряжения в сети;

R_{9 –} резистор в цепи дополнительного обогревания;

RTR – тепловой датчик температуры помещения;

STR – защитное тепловое реле нагревательных элементов;

TR – исполнительное реле включения режима накопления тепловой энергии при возрастании напряжения в сети.


17. Вставить переднюю стенку в загнутый край верхней крышки, при этом слегка приподнимая переднюю крышку (рис. 17).

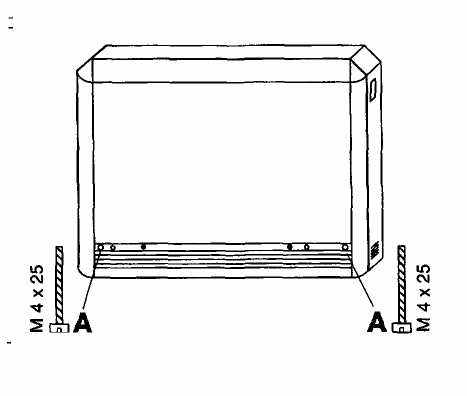

18. Ввернуть в переднюю стенку винты крепления В (рис. 18).







19. Боковые стенки имеют отверстия типа замочной скважины. Надеть отверстия на винты и зафиксировать стенки толчком вниз (рис. 19).






20. Закрепить стенку винтами. Сборка окончена (рис. 20).







21. Важным моментом является наличие шильдика или таблички «не загромождать» («не укрывать»). При установке и монтаже электрических обогревателей накопления тепловой энергии в коммерческих и общественных зданиях типа гостиниц, школ, офисов является важным размещение этих предупредительных символов на видном месте.


Обратите внимание на контроль режима накопления тепла в инструкции по пользованию.


Ввод в действие.

Когда вся конструкция обогревателя собрана, смонтирована и подключена, обогреватель должен быть проверен на правильность функционирования. Сопротивление нагревателя должно быть не меньше 0,5 Ом. Монтажник должен измерить величину потребляемой мощности 6 кWh. Как альтернатива этому измерению может быть измерение сопротивления нагревателя в обесточенном состоянии. Но это не единственный вариант проверки для специалиста, который должен провести проверку прибора пробным включением в режим обогревания помещения. После окончания испытания на правильность работы, обогреватель может быть передан пользователю.


Повторная установка прибора.

Приборы, которые побывали в сервисных службах, прошли демонтаж и установку в новом месте, должны быть проверены в полном объеме уполномоченными специалистами фирмы в соответствии с инструкцией по пользованию, в том числе согласно разделу «Ввод в действие». При проверке обогревателя особое внимание необходимо уделить проверке теплоизоляционных материалов и деталей и при необходимости заменять их. Первый цикл проверки включения после установки обогревателя на новом месте должны производиться специалистом фирмы. Электрическая мощность потребления должны быть измерена и не может превышать 125% номинальной величины, указанной на шильдике.


Условия выполнения ремонта.

Ремонт электронагревателей накопительного типа должны проводиться только специалистами, уполномоченными фирмой. Всякий другой ремонт может способствовать появлению значительных рисков. Нагреватели оборудованы высококачественной теплоизоляцией. Замена нагревательных элементов связана с комплексной теплоизоляцией и должна выполняться специалистами.


Внимание, при транспортировке!

Безопасные условия транспортировки предусматривают строгое выполнение водителем всех условий транспортировки, оговоренных в сопроводительных документах.


Технические характеристики

Модель	Брикетн. кладка	Нагревательный элемент	Электрич. мощность нагреват. элемента (W)	Напряжение питания и частота сети	Тепловая мощность (KWH)	Вес нагрев. прибора (Kg)	Вес упаковки (Kg)	Габаритные размеры Д х В х Г
VFMi20С	4х25	HFI 212 HFi 216 HFi 220 HFi 227	1250 1600 2000 2700	3/N/PE 400 V 50 Hz	16	98	34,5	626х672х250
VFMi30С	6х25	HFI 318 HFi 324 HFi 330 HFi 340	1850 2400 3000 4000	3/N/PE 400 V 50 Hz	24	137	40	776х672х250
VFMi40С	8х25	HFI 425 HFi 432 HFi 440 HFi 452	2500 3200 4000 5200	3/N/PE 400 V 50 Hz	32	176	46	926х672х250
VFMi50С	10х25	HFI 540 HFi 550 HFi 564	4000 5000 6400	3/N/PE 400 V 50 Hz	40	215	52	1076х672х250
VFMi60С	12х25	HFI 648 HFi 660 HFi 676	4800 6000 7600	3/N/PE 400 V 50 Hz	48	254	57,2	1226х672х250
VFMi70С	114х25	HFI 756 HFi 770 HFi 790	5600 7000 9000	3/N/PE 400 V 50 Hz	56	293	63,5	1376х672х250
