Правила и нормы в атомной энергетике правила
| Вид материала | Документы |
| 5.2. Определение давления гидравлических (пневматических) испытаний К = 1,25 для оборудования и трубопроводов и К 5.3. Определение температуры гидравлических (пневматических) испытаний |
- Правила и нормы в атомной энергетике утверждены Постановлением, 547.96kb.
- I. Назначение и область применения, 1415.61kb.
- Правила учета и контроля радиоактивных веществ и радиоактивных отходов в организации, 838.3kb.
- Строительные нормы и правила сниП 06. 03-85, 1820.49kb.
- Санитарно-эпидемиологические требования к размещению, устройству, оборудованию, содержанию, 309.72kb.
- Строительные нормы и правила сниП 01. 07-85*, 1428.22kb.
- На основании пункта 4 статьи 15 Конституции РФ составной частью правовой системы, 14.49kb.
- 1998 г. «23» июля 1998 г. Санитарные правила и нормы организации обучения детей шестилетнего, 217.29kb.
- Федеральные нормы и правила в области использования атомной энергии типовое содержание, 2291.09kb.
- Строительные нормы и правила российской федерации автомобильные дороги, 1207.85kb.
5.2. Определение давления гидравлических (пневматических) испытаний

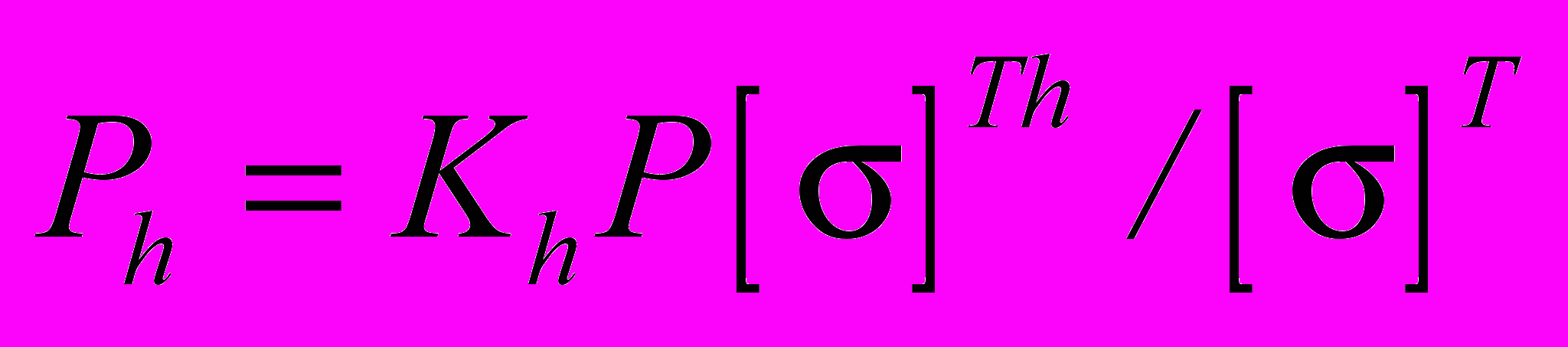

5.2.1. Давление гидравлических испытаний должно быть не менее определяемого по формуле:
(нижняя граница)и не более давления, при котором в испытуемом изделии возникнут общие мембранные напряжения, равные 1,35 []Th , а сумма общих или местных мембранных и общих изгибных напряжений достигнет 1,7 []Th (верхняя граница).
В вышеприведенной формуле К = 1,25 для оборудования и трубопроводов и К = 1 для защитных оболочек и страховочных корпусов (кожухов), Р - расчетное давление при испытаниях на предприятии-изготовителе или рабочее давление при испытаниях после монтажа и в процессе эксплуатации, []Th - номинальное допустимое напряжение при температуре гидравлических испытаний Th для рассматриваемого элемента конструкции, []T - номинальное допускаемое напряжение при расчетной температуре Т рассматриваемого элемента конструкции.
Для элементов, нагружаемых наружным давлением, должно также выполняться условие:
Рh 1,25 [Р].
Примечание. Значения []Th, []T, общие и местные мембранные и общие изгибные напряжения; [Р] - допускаемое наружное давление при температуре гидравлических испытаний определяют по Нормам расчета на прочность.
5.2.2. При давлении Р до 0,49 МПа (5 кгс/см2) значение Рh должно быть более 1,5Р, но не менее 0,2 МПа (2 кгс/см2).
При давлении Р более 0,49 МПа (5 кгс/см2) значение Ph должно определяться из условий п. 5.2.1, но быть не менее (Р + 0,29) МПа ((Р + 3) кгс/см2).
Указанные требования не распространяются на оборудование и трубопроводы с жидкометаллическим теплоносителем.
5.2.3. В случае, если гидравлическим (пневматическим) испытаниям подвергаются система или контур, состоящие из оборудования и трубопроводов, работающих при разных рабочих давлениях и (или) расчетных температурах, или изготовленных из материалов с различными []Th и (или) []T, то давление гидравлических (пневматических) испытаний этой системы (контура) следует принимать равным минимальному значению верхней границы давлений испытаний, выбранному из всех соответствующих значений для оборудования и трубопроводов, составляющих систему (контур).
5.2.4. Значения давления гидравлических испытаний для оборудования и сборочных единиц (блоков) трубопроводов должны указываться предприятием-изготовителем в паспорте оборудования и свидетельстве об изготовлении деталей и сборочных единиц трубопровода.
Значения давлений гидравлических (пневматических) испытаний систем (контуров) должны определяться проектной организацией и сообщаться предприятию-владельцу оборудования и трубопроводов, которое уточняет эти значения на основе данных, содержащихся в паспортах оборудования и трубопроводов, комплектующих систему (контур).
5.3. Определение температуры гидравлических (пневматических) испытаний
5.3.1. Гидравлические (пневматические) испытания оборудования и трубопроводов должны проводиться при температуре испытательной среды, при которой температура металла испытуемого оборудования и трубопроводов не будет ниже минимальной допускаемой, определяемой согласно Нормам расчета на прочность. При этом во всех случаях температура испытательной и окружающей среды не должна быть ниже 5 °С.
5.3.2. Допускается проведение гидравлических (пневматических) испытаний после изготовления или монтажа без проведения расчета по п. 5.3.1 при температуре металла не менее 5 °С в следующих случаях:
1) изделие изготовлено из коррозионно-стойкой стали аустенитного класса, цветного или железоникелевого сплава;
2) изделие изготовлено из материалов с пределом текучести при температуре 20 °С менее 295 МПа (30 кгс/мм2) и имеет наибольшую толщину стенки не более 25 мм;
3) изделие изготовлено из материалов с пределом текучести при температуре 20 °С менее 590 МПа (60 кгс/мм2) и. имеет наибольшую толщину стенки не более 16 мм.

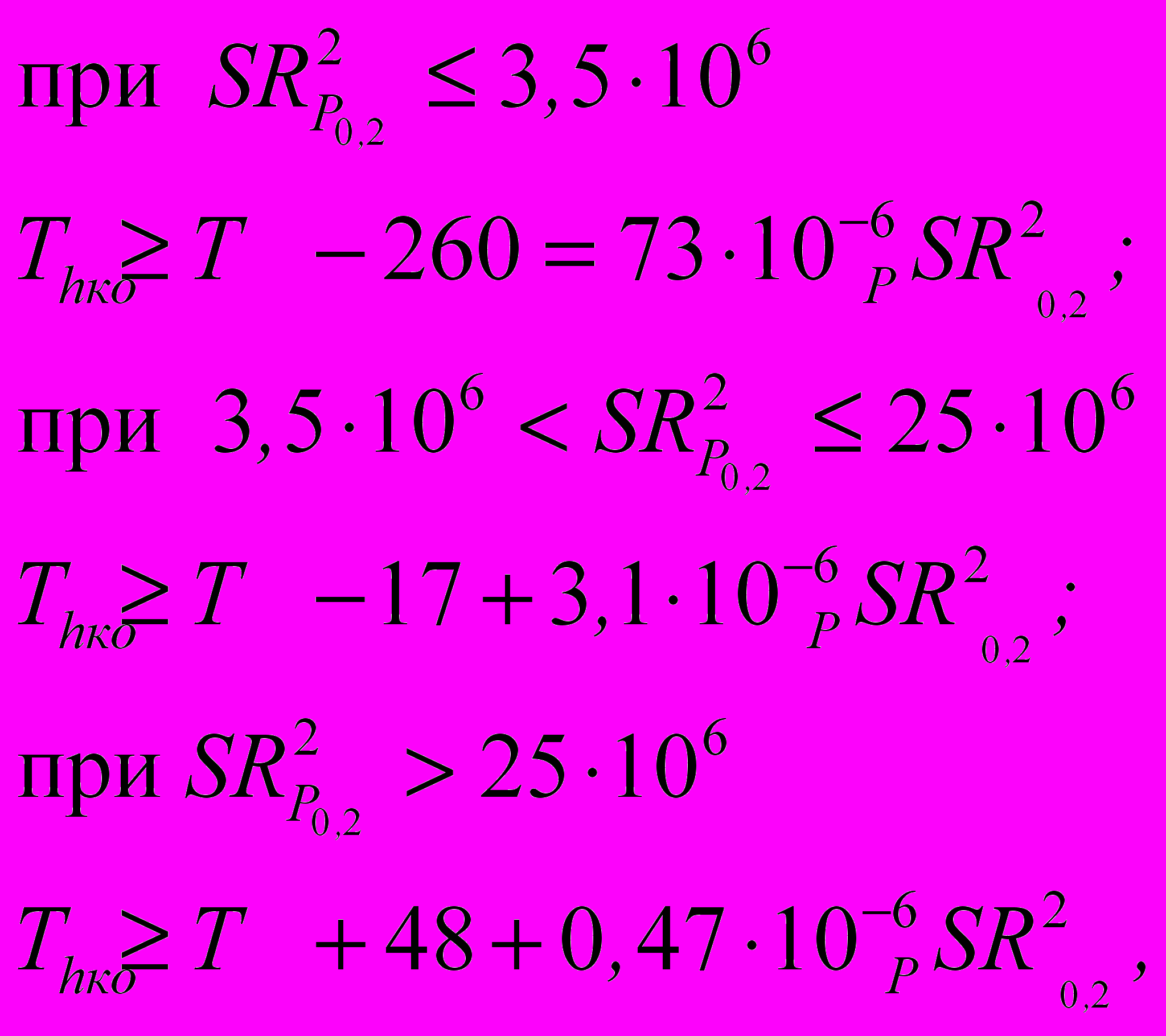

Допускается также без проведения расчета по п. 5.3.1 определять минимальную допускаемую температуру металла при гидравлических испытаниях Th из следующих соотношений:
где Тко - критическая температура хрупкости материала в исходном состоянии, °С; S - наибольшая номинальная толщина стенки изделия, мм;
- предел текучести материала при температуре 20 °С, МПа.Значение Тко должно либо задаваться в конструкторской документации и подтверждаться в процессе изготовления, либо определяться по методикам, приведенным в Нормах расчета на прочность.
5.3.3. Допускаемая температура металла при гидравлических испытаниях, проводимых после изготовления, должна определяться конструкторской (проектной) организацией согласно п. 5.3.1, 5.3.2 и указываться в чертежах, паспортах оборудования и свидетельствах об изготовлении деталей и сборочных единиц трубопроводов.
Указанную температуру допускается определять с использованием фактических свойств металла, примененного при изготовлении.
5.3.4. Допускаемая температура металла при гидравлических (пневматических) испытаниях оборудования и трубопроводов в составе системы (контура) после монтажа принимается максимальной из всех, указанных согласно п. 5.3.3 в паспортах оборудования (свидетельствах об изготовлении деталей и сборочных единиц трубопроводов), и приводится предприятием-владельцем в комплексной программе (инструкции) проведения гидравлических (пневматических) испытаний.
5.3.5. Допускаемая температура металла при гидравлических (пневматических) испытаниях в процессе эксплуатации (в том числе после ремонта) устанавливается администрацией АЭУ на основе данных расчета на прочность, паспортов оборудования и трубопроводов, чисел циклов нагружения, зафиксированных в процессе эксплуатации, фактических флюенсов нейтронов с энергией Е 0,5 МэВ, данных испытаний образцов-свидетелей, устанавливаемых в корпуса ядерных реакторов.
(Измененная редакция. Изм. № 1).
5.3.6. Если на основе анализа на стадии проектирования по пп. 5.3.1-5.3.3 допускаемая температура металла при гидравлических (пневматических) испытаниях окажется такой, что ее невозможно обеспечить штатными средствами данной АЭУ, то разработчик проекта АЭУ должен предусмотреть в составе проекта специальное устройство для обеспечения требуемой температуры.
(Измененная редакция. Изм. № 1).
