МИНИСТЕРСТВО ОБРАЗОВАНИЯ РОССИЙСКОЙ ФЕДЕРАЦИИ

КАРАЧАЕВО-ЧЕРКЕССКАЯ ГОСУДАРСТВЕННАЯ ТЕХНОЛОГИЧЕСКАЯ АКАДЕМИЯ




КАФЕДРА «ЭЛЕКТРОСНАБЖЕНИЕ»


Хабарова С.В.


ПРОЕКТИРОВАНИЕ ЭЛЕКТРИЧЕСКОГО ОСВЕЩЕНИЯ


МЕТОДИЧЕСКИЕ УКАЗАНИЯ

по выполнению дипломного и курсового проектирования

по специальности - Электроснабжение


Черкесск 2009


СОДЕРЖАНИЕ


Введение 4

1. Расположение и установка светильников 6

2. Метод коэффициента использования 7

2.1. Примеры решения заданий методом коэффициента использования 9

3. Метод удельной мощности 12

3.1. Примеры решения заданий методом удельной мощности 12

4. Варианты заданий для самоподготовки 14

Приложения 15

Приложение 1 15

Приложение 2 17

Приложение 4 17

Приложение 5 20

Приложение 8 21

Приложение 9 23

Приложение 10 23

Приложение 3 26

Приложение 6,7 27

Список используемой литературы 28


ВВЕДЕНИЕ

Данное указание предназначено для выполнения студентами курсового проекта по дисциплине «Электрическое освещение» а также дипломного проекта по специальности 100400 «Электроснабжение», в части проектирования освещений производственных помещений.

Проектирование осветительных установок (ОУ) подчиняется общим положениям, принятым в области разработки проектов и смет для строительства предприятий, зданий и сооружений.

В светотехнической части рабочего проекта производится выбор значений освещенности и показателей качества освещения, систем, видов и способов освещения, типов источников света и осветительные приборы, выполняются светотехнические расчеты, в результате которых выявляются тип, мощность и расположение осветительных приборов (ОП).

В электротехнической части рабочего проекта выбираются источники питания, решаются (при необходимости) вопросы компенсации реактивной мощности для установок с газоразрядными лампами высокого давления, намечаются способы управления освещением, выбираются типы магистральных и групповых щитков и другого электрооборудования, выявляются способы доступа к осветительным приборам для обслуживания.

В рабочем проекте разрабатываются чертежи планов освещения помещений. На чертежах наносят осветительные приборы, штепсельные розетки, магистральные и групповые щитки, осветительные сети, выключатели, понижающие трансформаторы и другое электрооборудование. Составляются чертежи принципиальных схем питающей сети и дистанционного управления освещением. Выполняется расчет осветительных сетей и производится выбор способов их прокладки.

При проектировании в первой начальной стадии проекта решаются такие основные принципиальные вопросы устройства ОУ, как выбор систем освещения, типов источников света (ИС), уровней освещенности, способов питания освещения, выявляются величины установленной и потребляемой мощности, определяется ориентировочная стоимость монтажа ОУ. При этом степень глубины и детализации проработки разных вопросов может изменяться в значительных пределах в зависимости от полноты исходных данных для проектирования. Более подробные указания по объему проектных материалов для первой стадии проекта осветительные установки приводятся в ведомственных инструкциях и нормалях,

Исходные данные для проектирования. При проектировании для разработки осветительных установок требуется: перечень объектов строительства с указанием их основного назначения, площади помещений для каждого объекта и краткой строительной характеристики здания (количество этажей, высота основных помещений).

Применяемые в проектной практике мероприятия по совершенствованию светотехнического проектирования затрагивают большинство указанных направлений. Для оформления курсового или дипломного проекта по дисциплине необходимо:

1) разработать проект освещения в соответствии с требованиями стандартов системы проектной документации для строительства (СПДС) и Единой системы конструкторской документации (ЕСКД), а также нормалей ВНИПИ «Тяжпромэлектропроект» на объем и содержание проектной документации для промышленных электроустановок;

2) оформить чертежи планов освещаемых помещений (применив метод элемента плана и др.);

3) провести технико-экономическое обоснование выбора освещения;

4) обосновать целесообразность выбора светотехнических проектирования.

В данных методических указаниях приводятся основные сведения о существующих способах выбора месторасположения и типа светильников, методах удельной мощности и коэффициента использования необходимых для расчета искусственного освещения, что наряду с методическими указаниями «Точечный метод расчета искусственного освещения» является светотехнической частью проектирования электрического освещения. Приведены примеры решения и варианты заданий для расчета по предложенным методам.

Наряду с вышеизложенным в светотехнической части проекта необходимо выбрать: нормируемые параметры осветительных установок, тип и систему освещения; разряд зрительной работы производственных помещений, коэффициенты использования, запаса.

Для выполнения электротехнической части проекта необходимо использование методических указаний «Рациональный выбор сечения проводника» из которых определяется тип и месторасположение проводникового материала. Кроме того, требуется выбрать число и мощность осветительных трансформаторов, групповых осветительных щитков, компоновку сети и её выполнение, устройства защиты.

В заключении в разделе «Экономия электрической энергии в освещении», необходимо обосновать целесообразность выбора типа искусственного освещения.


_____________________________________________________________________________

Оглавление курсового проекта по дисциплине «Электрическое освещение»

Глава I Светотехническая часть

1. Выбор нормируемых параметров

а) Разряд зрительной работы в помещении

б) Уровень необходимой освещенности

в) Коэффициент естественной освещенности

2. Виды используемого при проектировании освещения

а) Аварийное, охранное или эвакуационное освещение

б) Системы освещения (общее, местное, комбинированное, рабочее)

3. Выбор схемы размещения осветительных приборов, выбор источника света

4. Расчет освещения (тип, число, мощность и размещение осветительных приборов)

а) метод удельной мощности

б) метод коэффициента использования

в) точечный метод расчета освещения

5. Результаты полученные в главе заносятся в таблицу

Глава II. Электротехническая часть

1. Напряжение элементов осветительной сети, выбор проводников

2. Источники питания, осветительная нагрузка

3. Выбор схемы питания внутреннего, аварийного, и групповой сети

4. Результаты полученные в главе заносятся в таблицу

Глава III. Экономия электрической энергии в освещении

1. Технико-экономическое обоснование выбора освещения

1. РАСПОЛОЖЕНИЕ И УСТАНОВКА СВЕТИЛЬНИКОВ

Задачей светотехнического расчета является определение числа и мощности источников света, обеспечивающих нормированную освещенность, с учетом коэффициента запаса.

Размещение светильников в плане и разрезе помещения определяется следующими размерами: Н – высота помещения; h_С – расстояние светильников от перекрытия «свес»; h_П=Н-h_С – высота светильника над полом; h=h_П- h_Р – расчетная высота; L – расстояние между соседними светильниками или рядами люминесцентных светильников; l – расстояние от крайних светильников или рядов светильников до стены.

а) б)

Рис. 1.1. Расположение светильников а – в разрезе; б – вид сверху

Основное требование при выборе расположения светильников – доступность их для обслуживания. Обслуживание с приставных лестниц или стремянок разрешается при h_П≤5,0 м.

При h_П>5,0 м возможны способы доступа для обслуживания:

а) с мостовых кранов при соблюдении требований техники безопасности;

б) со специальных светотехнических мостиков, а иногда с мостиков, предназначенных для обслуживания светопроемов;

в) с различных или несамоходных устройств, несущих корзину для монтера.

Трудность доступа к светильникам при больших h_П- вызывает стремление ограничиться установкой светильников на стенах на кронштейнах. Это возможно лишь в помещениях шириной не более 2h_П и при отсутствии затенений.

При размещении светильников (в том числе по возможности равномерного освещения) учитываются требования качества освещения, в частности направление света.

Если светильники излучают часть потока в верхнюю полусферу, то приемлемая равномерность яркости потолка обеспечивается при h_П≥0,2L.

Помимо доступности для обслуживания и качества освещения, размещение светильников определяется условием экономичности.

Влияние h – на экономичность установки относительно невелико, значение же ее обычно задано размерами помещения.

Большую роль играет величина λ=L:h, уменьшение которой удорожает устройство и обслуживание освещения и часто приводит к применению ламп с пониженной световой отдачей, а чрезмерное увеличение ведет к резкой неравномерности освещенности и в условиях нормирования ее минимальной величины к возрастанию расхода энергии. Рекомендации по выбору λ приведены в табл. 1.1

Таблица 1.1.

Типовая кривая	λС	λЭ	Типовая кривая	λС	λЭ
Концентрированная	0,6	0,6	Равномерная	2,0	2,6
Глубокая	0,9	1,0	Полуширокая	1,6	1,8
Косинусная	1,4	1,6

Значениями λ_С – следует пользоваться в случаях, когда увеличение λ не приводит к применению ламп с увеличенной световой (в частности, при люминесцентных лампах), значениями λ_Э в остальных случаях. С учетом стоимости светильников и их обслуживания, экономически оптимальное λ превышает λ_Э следует относиться с осторожностью, так как это может привести к ухудшению качества освещения.

Вблизи оптимума изменения λ не сильно влияют на показатели установки, и стремиться к точному соблюдению рекомендованных значений не следует.

Частой причиной, диктующей уменьшение λ, является величина строительного модуля и особенно ограниченность верхнего предела мощности ламп. Однако в высоких помещениях, особенно при лампах ДРЛ, предпочтительно взамен сближения светильников устанавливать в каждой из вершин поля нормальных размеров несколько светильников.

Размер l принимается в пределах 0,3-0,5L в зависимости от наличия вблизи стен рабочих мест. В узких помещениях допустимо однорядное расположение.

При прямоугольных полях рекомендуется Lа:L_В≤1,5, причем увеличение L в одном направлении следует компенсировать увеличением его в другом.

Светильники с люминесцентными лампами в помещениях для работы рекомендуется устанавливать рядами, преимущественно параллельно длинной стороне помещения или стене с окнами.

Некоторые преимущества имеют непрерывные ряды или ряды с небольшими разрывами. Многоламповые светильники в парадных помещениях и помещениях с низкой нормированной освещенностью или треугольных полей.


2. МЕТОД КОЭФФИЦИЕНТА ИСПОЛЬЗОВАНИЯ

Метод коэффициента использования учитывает отражение света от потолка и стен. Его применяют для расчета общего освещения закрытых помещений при симметричном размещении светильников.

Коэффициентом использования осветительной установки (светильника) называют отношение светового потока, падающего на освещаемую поверхность, к полному световому потоку всех ламп осветительной установки (светильника) пФ_л

(2.1)

где Ф_n — световой поток, падающий на рабочую поверхность, лм; n — количество ламп, шт.; Ф_л— световой поток одной лампы, лм.

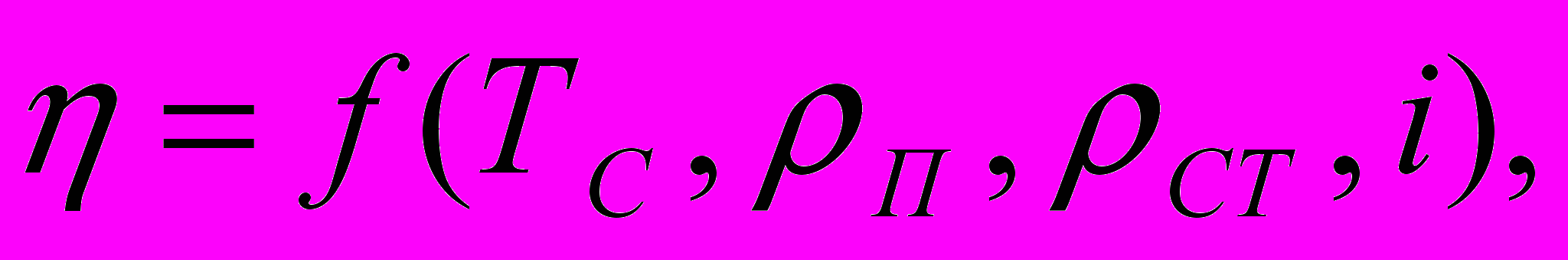

Величина коэффициента использования зависит от типа светильника, коэффициентов отражения потолка ρ_п и стен ρ_СТ, индекса помещения i, учитывающего соотношение размеров помещения. Таким образом

(2.2)

(2.3)

где : Т_с – тип светильника; i – индекс помещения; S – площадь освещаемой поверхности; h – расчетная высота.

Данный метод предназначен для расчета общего равномерного освещения горизонтальных поверхностей при отсутствии крупных затеняющих предметов. При расчете по методу коэффициента использования учитывается как прямой, так и отраженный свет. Переход от средней освещенности к минимальной осуществляется приближенно.

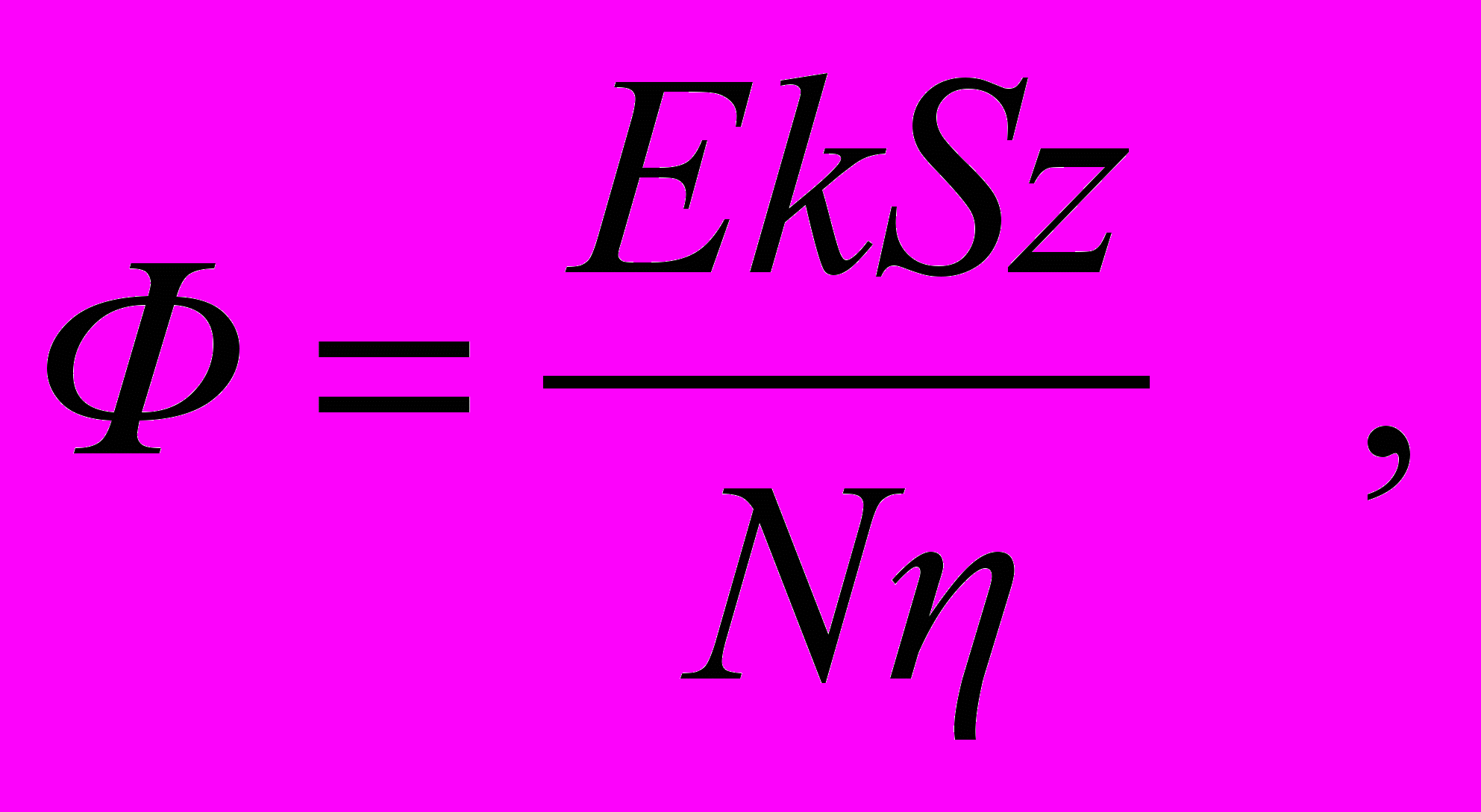

При расчете по методу коэффициента использования светильников Ф находится по формуле:

(2.4)

где Е – заданная минимальная освещенность, лк; k – коэффициент запаса; зависит от степени запыленности помещения; S – освещаемая площадь, кв.м; z – коэффициент минимальной освещенности =Е_Ф/Е_мин; N – число светильников; η – коэффициент использования в долях единицы.

Число светильников N намечается до расчета.

По Ф выбирается ближайшая стандартная лампа, поток который не должен отличаться от Ф более чем на -10+20%. При невозможности выбора с таким приближением корректируется N. При однозначно заданном Ф (люминесцентные светильники, использование которых целесообразно с лампами наибольшей возможной мощности) формула решается относительно N. При всех заданных других величинах формула может быть использована для определения ожидаемой Е.

При расчете люминесцентного освещения чаще всего первоначально намечается число рядов n, которое подставляется в формулу вместо N. Тогда под Ф следует понимать поток ламп одного ряда.

При выбранном типе светильника и спектральном типе ламп поток ламп в каждом светильнике Ф₁ может иметь всего 2-3 различных значения. Число светильников в ряду N определяется, как

(2.5)

Суммарная длина N светильников сопоставляется с длиной помещения, причем возможны следующие случаи:

а) суммарная длина светильников превышает длину помещения: необходимо или применить более мощные лампы (у которых поток на единицу длины больше), или увеличить число рядов, или компоновать ряды из сдвоенных, строенных и т.д. светильников;

б) суммарная длина светильников равна длине помещения: задача решается устройством непрерывного ряда светильников;

в) суммарная длина светильников меньше длины помещения: принимается ряд с равномерно распределенными вдоль него разрывами λ между светильниками.

Из нескольких возможных вариантов на основе технико-экономических соображений выбирается наилучший.

Рекомендуется, чтобы λ не превышало 0,5 расчетной высоты (кроме многоламповых светильников в помещениях общественных и административных зданий).

Входящий в формулу (2.4) коэффициент z, характеризующий неравномерность освещения, является функцией многих переменных и в наибольшей степени зависит от отношения расстояния между светильниками к расчетной высоте (L:h), При L:h, не превышающем рекомендуемых значений, можно принять z равным: 1,15 - для ламп накаливания и ДРЛ; 1,1 - для люминесцентных ламп; 1,0 - для отраженного освещения.

При расчете на среднюю освещенность z не учитывается.

Для определения коэффициента использования η находится индекс помещения и предположительно оцениваются коэффициенты отражения поверхностей помещения: потолка – ρ_П, стен – ρ_СТ, расчетной поверхности или пола – ρ_р (табл. 2.3).

Таблица 2.3.

Потолок и стены побеленные, окна занавешены шторами	70%
Побеленный потолок в сыром помещении; побеленные стены при не занавешенных окнах; чистый бетонный и светлый деревянный потолок	50%
Бетонный потолок в загрязненных помещениях; бетонные стены; оклеенные обоями	30%
Стены и потолки в помещениях с большим количеством пыли	10%

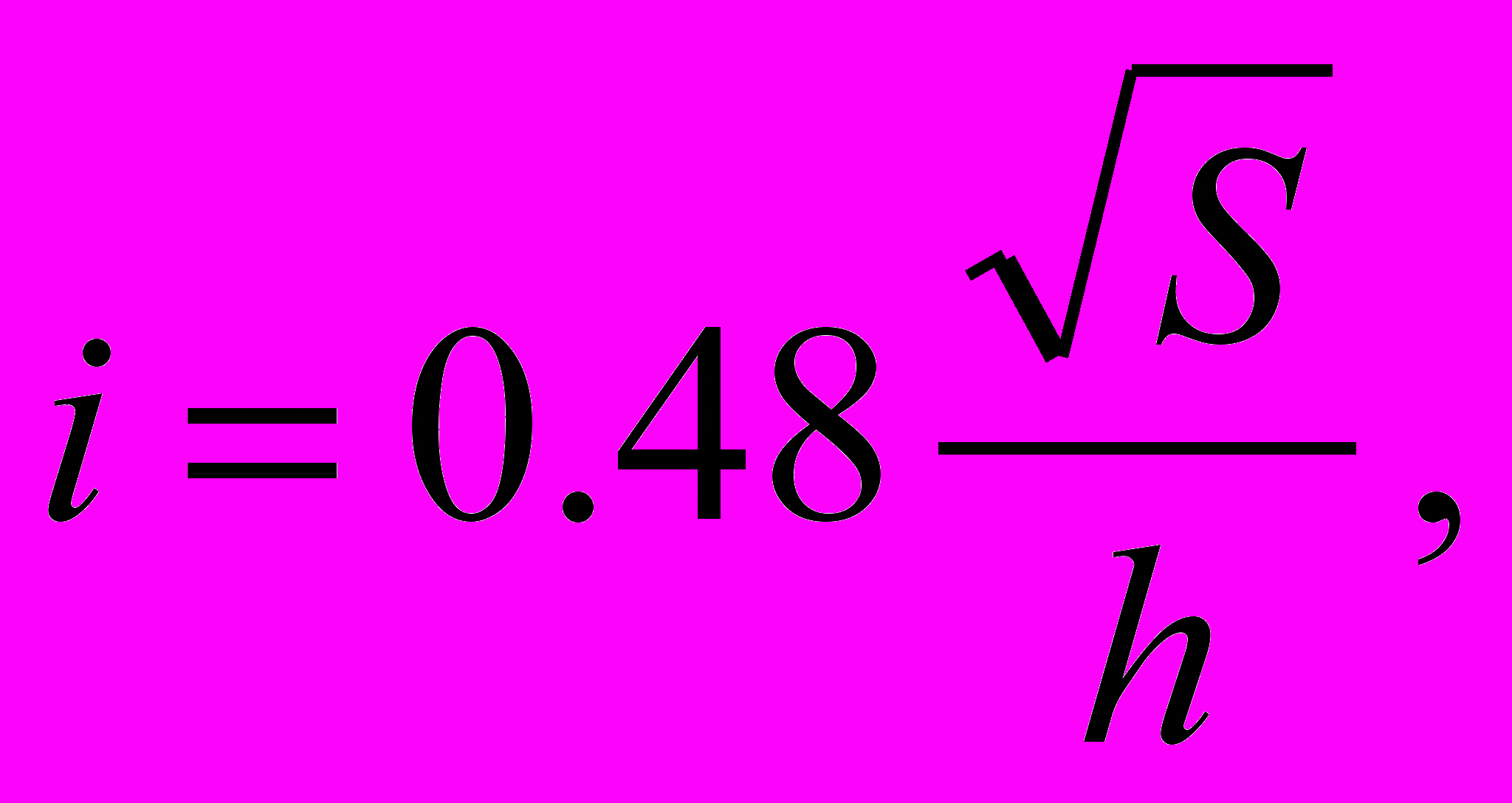

Индекс помещения находится по формуле:

(2.6)

где А – длина помещения; В – ширина помещения; h – расчетная высота.

Для помещений практически неограниченной длины можно считать i=В/h.

Так как число типоразмеров светильников для люминесцентных ламп за последние годы во много раз возросло, представилось невозможным давать для каждого светильника отдельную таблицу и для определения коэффициента использования. Светильники со сходными светотехническими характеристиками объединены в группы, для каждой из которых даны усредненные значения коэффициентов использования.

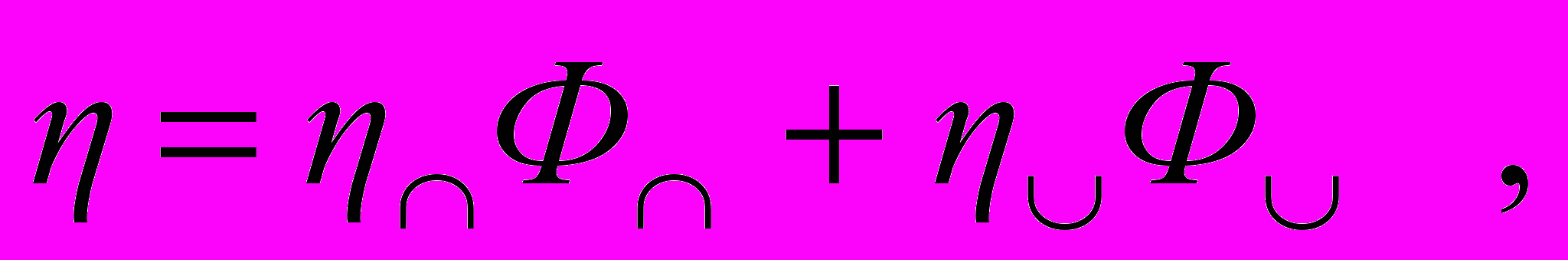

В большинстве случаев, в особенности для светильников в общественных зданиях, достаточен приближенный расчет, выполняемый по схеме: по формуле кривой силы света в нижней полусфере определяется ее тип (ГОСТ 13828); по каталожным данным светильника определяются, в процентах от потока лампы, потоки нижней (Ф_) и верхней (Ф_) полусфер; эти потоки умножаются на значения коэффициентов использования светового потока, излучаемого в соответствующую полусферу. Сумма произведений дает общий полезный поток, делением которого на поток лампы находится коэффициент использования:

(2.7)

где η_ и η_ – коэффициенты использования светового потока в верхней и нижней полусфере соответственно; %; Ф_ и Ф_ – световой поток светильника в верхнюю и нижнюю полусферу, %.


2.1. ПРИМЕРЫ РЕШЕНИЯ ЗАДАНИЙ

По этому методу расчетную освещенность на горизонтальной поверхности определяют с учетом светового потока, падающего от светильников непосредственно на поверхность и отраженного от стен, потолка и самой поверхности.

Пример 1.

Рассчитать освещение механического участка А=16 м; В=9 м; Н=3,1 м; h_р=0,85 м; ρ_n=70%; ρ_с=50%; ρ_р=30%; Е=150 лк; k=1,5; тип светильника УСП; Тип КСС – косинусная, тип подвески – подвесная.

Решение:

1. Определим расстояние светильников от перекрытия h_с (П-1) (табл. 3-11 [1]). Высота светильника 102 мм, h_с=0,102 м;

2. Находим расчетную высоту h=Н-h_c-h_p=3,1-0,102-0,85=2,148 м

3. Определяем освещаемую площадь S=АВ=16∙9=144 м²

4. Для косинусной КСС выбираем λ (табл. 1.1) λ=1,4.

5. Находим расстояние между светильниками из формулы λ=L:h; L= λ h=1,4∙2,148=3,01 м

6. Находим расстояние от крайних светильников до стены - L=0,3÷0,5L=0,9÷1,5 м;

7. Определим Z. Для люминесцентных ламп при расположение в виде светящихся линий Z=1,1.

8. План расположения светильников. Первоначально наметим число рядов n, которое подставим в формулу (2.1) вместо N: Под Ф будет подразумеваться поток ламп одного ряда.


Принимаем: n=3; L=3 м; l=1,5 м.



Рис. 1. План расположения светильников

9. Находим индекс помещения по формуле:

10. Найдем индекс помещения по (П-2) таблице 5-2 [1]: А:В=16:9=1,78 следовательно принимаем форму помещения А:В=1,5:2,5; S=144 м²; H=2,148 – принимаем ближайшее табличное h=2,1, по таблице находим: i_табл.=2,5.

11. Определим номер группы к которой относится светильник УСП: номер группы 12 (П-3) (табл. 3-2 [1]).

12. Определим коэффициент использования светового потока по (П-4) (табл. 5-13 [1])


η=50%=0,5.

13. Из исходных данных берем потоки нижней (Ф_) и верхней (Ф_) полусфер (обычно берутся по каталожным данным светильника) для приближенного расчета с помощью (П-5), (П-6) табл. 5-19, 5-20 [1].

(Ф_)=53% (Ф_)=0%.

14. По (П-5, П-6) табл. 5-19 и 5-20 [1] определяем η светового потока, излучаемого в верхнюю и нижнюю полусферы: η_=89%=0,89 η_=60%=0,6.

15. Приближенно определяем: η= η_Ф_ + η_Ф_=0,89∙0,53+0,6∙0=0,472.

16. Определяем требуемый поток ламп в каждом ряду светильников



17. Выбираем светильники (П-1) (табл. 3-11 [1]) - УСП 2X40, габаритные размеры 1270X274X102.

18. Выбираем лампы (П-7) (табл. 2-12[1]) - ЛХБЦ40-1 Ф_лампы=2000 лм. В каждом светильнике 2 лампы, следовательно поток ламп в каждом светильнике равен: Ф₁=2∙2000=4000 лм.

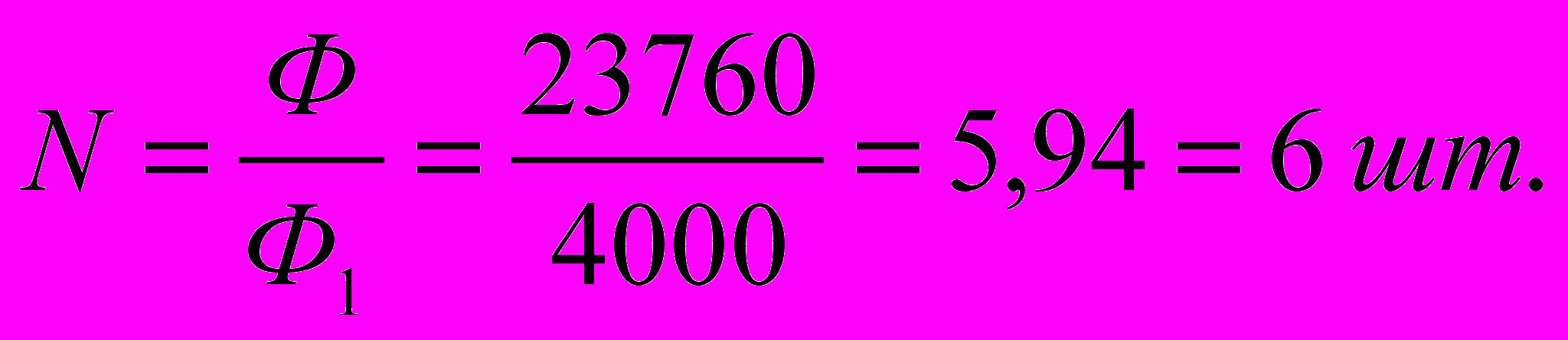

19. Определим число светильников в ряду

20. Суммарная длина светильника равна: 6∙1,27=7,62 м<12 м.

Принимаем ряд с равномерно распределенными вдоль него разрывами λ=1,4 м между светильниками.

Пример 2.

Определить параметры электрического освещения лакокрасочного цеха А=12 м; В=8 м; Н=3,1 м; h_р=0,85 м; ρ_n=70%; ρ_с=50%; ρ_р=30%; Е=100 лк; k=1,3; тип светильника ППД; тип КСС – косинусная.

Решение:

1. По (П-8) табл. 3-4 [1] выбираем габаритные размеры, например, Д∙Н=400∙362 мм; h_с=0,362 м светильник типа ППД-200.

2. Находим расчетную высоту: h=H-h_c-h_p=3,1-0,85-0,362=1,888 м.

3. Определяем освещаемую площадь: S=АВ=12∙8=96 м².

4. По табл. 1.1 для косинусной КСС выбираем λ=1,6.

5. Из формулы λ=L:h находим расстояние между соседними светильниками - L=λh=1,6∙1,888=3,021 м.

6. Определяем расстояние от крайних светильников до стены - l=0,3÷0,5L=0,91÷1,51 м.

7. Нарисуем план расположения светильников:



Рис. 2. План расположения светильников

На плане принимаем: L=3 м; l_а=1 м; l_в=1,5 м, т.к. вблизи оптимума изменения λ не сильно влияют на показатели установки и стремятся к точному соблюдению рекомендованных значений не следует.

8. Z=1,15 для ламп накаливания при λ не превышающем рекомендованных значений.

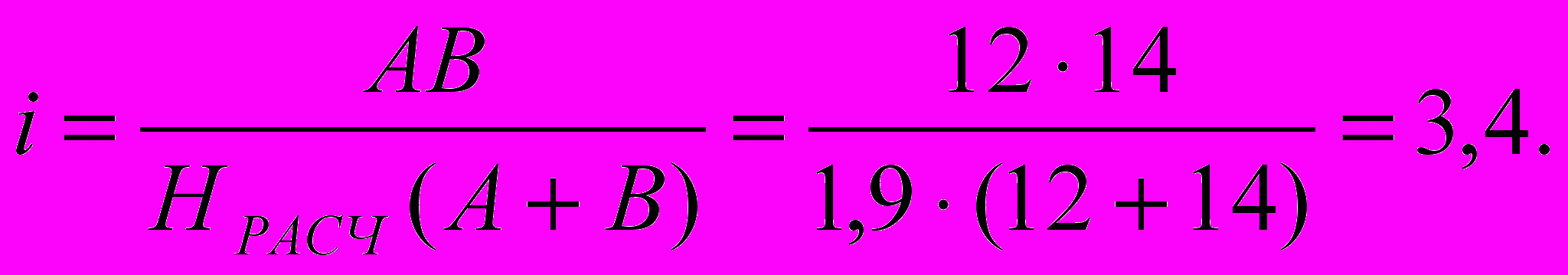

9. Для определения коэффициента использования η находим индекс помещения по формуле: .

10. Найдем i по упрощенному методу по (П-2) таблице 5-2 [1]:

(А:В=12:8=1,5) i_табл.=2,5.

11. По (П-9) таблице 5-3[1] определяем η (тип светильника ППД-200, ρ_n=70%; ρ_с=50%; ρ_р=30%;) η=65%=0,65.

12. Их исходных данных берем потоки в верхнюю и нижнюю полусферы

Ф_%=68% Ф_ =0%: Ф_ – поток в нижнюю сферу; Ф_ – поток в верхнюю сферу.

13. Определим коэффициент использования по Ф_ и Ф_ (приближенный метод). По (П-5, П-6) табл. 5-19[1] и 5-20[1] определяем η_=89% η_=60%.

η= η_Ф_ + η_Ф_=0,89∙0,68+0,6∙0=0,6052.

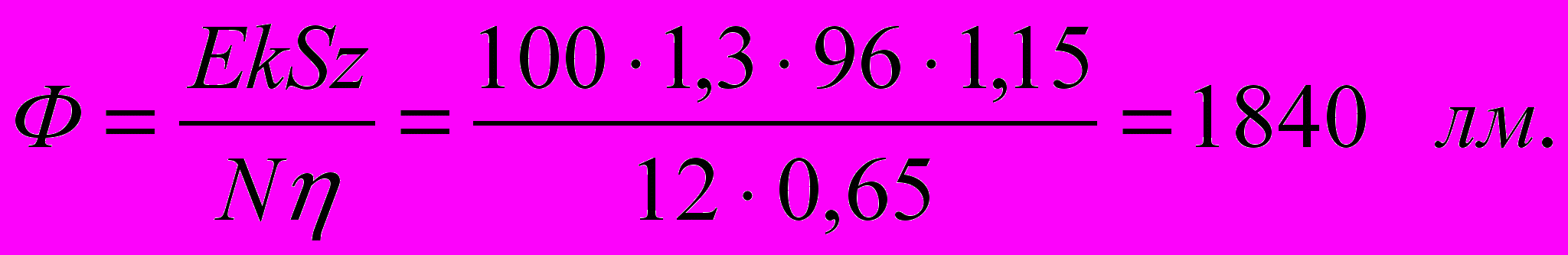

14. Определяем требуемый поток ламп в каждом светильнике



15. По (П-7) табл. 2-2[1] определяем, что требуемый световой поток обеспечивается газонаполненный лампой мощностью 150 Вт при напряжении 220 В. Ф=2000 лм Отличие Ф в пределах – 10÷+20%. Лампа Г220-150.

Пример 3.

Для освещения машинного зала вычислительного центра (ВЦ) с размерами А=20 м, Б=9 м и высотой Н=3 м предусмотрены потолочные светильники типа УСП-35 с двумя люминесцентными лампами типа ЛБ-40. Коэффициенты отражения светового потока от потолка, стен и пола соответственно ρ_п = 70%, ρ_с =50%, ρ_пола =10%. Затенения рабочих мест нет.

Решение.

Определим необходимое число светильников при общем равномерном освещении. Для машинных залов уровень рабочей поверхности над полом составляет 0,8 м. Тогда

h = Н-0,8 = 2,2 м.

У светильников УСП-35 наивыгоднейшее отношение L/h = 1,4. Отсюда расстояние между рядами светильников L=1,4•2,2 =3 м. Располагаем светильники вдоль длинной стороны помещения.

Расстояние между стенами и крайними рядами светильников принимаем равным l=(0,3... 0,5)L. При ширине машинного зала В = 9 м имеем число рядов светильников n В/L=3.

Для машинных залов установлена норма освещенности Е_к = 400 лк. С учетом заданных коэффициентов отражения светового потока от потолка, стен и пола при i= 180/[2,2(20+9)]=2,82 из справочных данных находим =0,45.

Номинальный световой поток лампы ЛБ-40 Ф_л=3120 лм, тогда световой поток, излучаемый светильником, составит Ф_св=2Ф_Л=2-3120=6240 лм. По приведенной выше формуле определяем необходимое число светильников в ряду:

N=4001,51801,15/(3624000,45)15.

При длине одного светильника типа УСП-35 с лампами ЛБ-40 l_св=1,27 м и их общая длина составит Nl=1,2715=19,05 м, т. е. светильники размещаются практически в непрерывный сплошной ряд, что является наиболее желательным.

Пример 4.

Конторское помещение размером 12х14 м освещается потолочными светильниками прямого света ЛПО-02. В каждом светильнике установлены по две люминесцентных лампы ЛБ-40. Высота помещения 2,7 м, расчетная высота Н_РАСЧ =1,9 м. Нормированная освещенность Е_НОРМ. =300 лк. Коэффициенты отражения потолка, стен и расчетной поверхности: ρ_п = 70%, ρ_с =50%, ρ_пола =30%. Определить требуемое количество светильников.

Решение.

Индекс помещения



По (П-4), для принятого светильника определяем коэффициент использования осветительной установки и. При i =3,5 и принятых коэффициентах отражения и=0,51.

У лампы типа ЛБ-40 расчетный световой поток Ф_л.расч=2850 лм.

Выбираем коэффициент запаса k_ЗАП из (П-6) равен 1,5. Коэффициент z равен 1,2.

Потребное количество светильников



Для светильника ЛПО-02 с кривой силы света типа Д наивыгоднейшее значение L/H_расч можно принять 1,4 отсюда L=1,4H_расч; L=1,41,9=2,7 м.

Размещаем светильники в четыре ряда вдоль длинной стороны помещения. В каждом углу устанавливаем по 7 светильников. Общее количество составит 28. Общая установленная мощность (без учета потерь в ПРА).



Удельная мощность осветительной установки
