3. МЕТОД УДЕЛЬНОЙ МОЩНОСТИ
Удельной мощностью при расчете осветительной установки называют мощность источника света, приходящуюся на один квадратный метр освещаемой поверхности

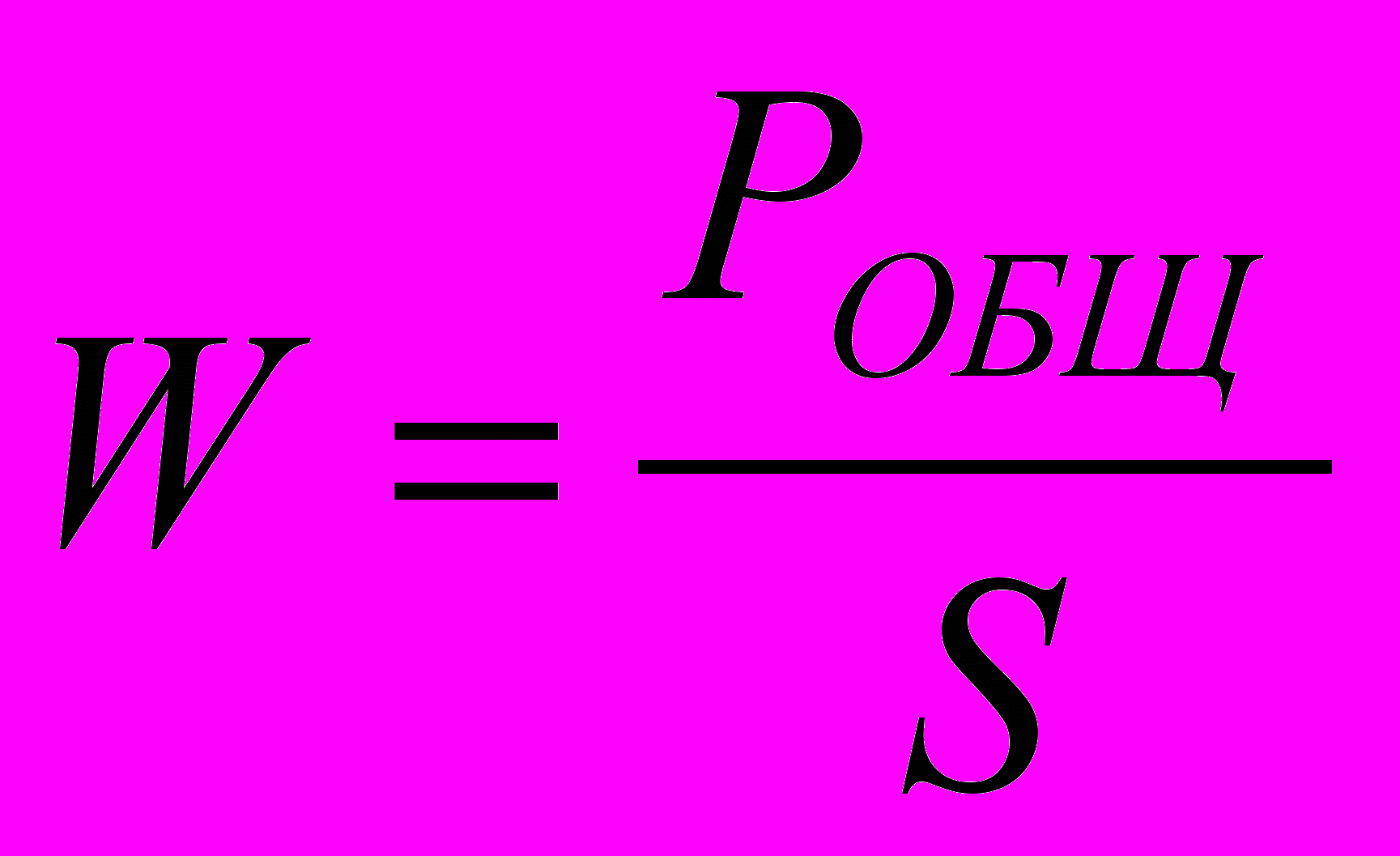

, Вт/м2 (3.1)где Робщ — суммарная мощность источников света, Вт; S — освещаемая площадь, м2.
Величина удельной мощности зависит от типа светильника, коэффициентов отражения потолка и стен, площади освещаемого помещения, нормированной освещенности и расчетной высоты подвеса светильника, т. е.
(3.2)где Тс — тип светильника.
На основе дифференцированного учета всех факторов, влияющих на величину W, были составлены таблицы удельной мощности (П-10) табл. 6-6 [1], принятые в проектной практике для непосредственного определения мощности ламп общего равномерного освещения.
Последовательность расчета освещения методом удельной мощности следующая:
1. При лампах накаливания:
а) намечается тип и число светильников n в помещении, исходя из расчетной высоты подвеса светильника h и расстояния между светильниками и рядами L = 1,5h;
б) по таблице приложения находят значения W;
в) определяют расчетную мощность одной лампы Рл =WS/n;
г) рассчитывают общую фактическую мощность ламп Робщ=Рлn;
д) определяют фактическую удельную мощность, которая не должна намного отличаться от приведенной в таблице.
2. При люминесцентных лампах:
а) намечают типы светильников, ламп и определяют расчетную высоту подвеса светильника;
б) Из П-9 находят значение удельной мощности W;
в) определяют количество люминесцентных ламп n, приняв предварительно мощность одной лампы Рл,
(3.3)г) по количеству ламп, устанавливаемых в одном светильнике n1, и полному расчетному количеству их n определяют количество светильников nс
(3.4)д) определяют место установки светильников, проверяют расстояние между светильниками и рядами. Если расстояния оказываются больше расчетных L=1,5h, то их рассчитывают на светильники с меньшим количеством ламп.
3.2. ПРИМЕРЫ РЕШЕНИЯ ЗАДАНИЙ МЕТОДОМ УДЕЛЬНОЙ МОЩНОСТИ
В проектной практике широко применяют данный метод, позволяющий без выполнения светотехнических расчетов определять мощность всех ламп общего равномерного освещения. Кроме того, метод удельной мощности применяют для приблизительной оценки правильности светотехнического расчета.
Пример 1.
Определить количество и мощность ламп устанавливаемых в сборочном цехе: А=9 м, В=5 м, Н=3,5 м, рекомендуемый светильник типа - «Универсаль», U=220 В.
Решение:
1. Для сборочного цеха применяем светильник типа «Универсаль» с полуматовым затенителем. Определим расчетную высоту подвеса светильника, если hp=0,8 м, hсв=0,5 м, тогда: h=H-hр-hсв=3.5-0,8-0,5=2,2 м.
2. Тогда примерное расстояние между светильниками L=1,5h=1,52,2=3,3 м. Принимаем расстояние L=3 м. При этом светильники располагаем в вершинах квадрата 3х3. Расстояние от стен принимаем примерно в два раза меньше расстояния между светильниками L2=1.5 м.
3. Устанавливаем 6 светильников.

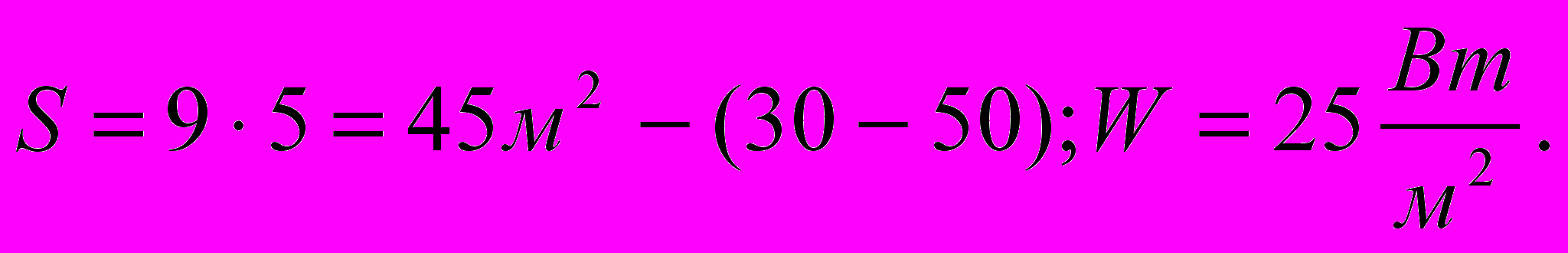

4. По (П-9) таблице 6-6 [1] находим величину удельной мощности для ρn=70%; ρс=50%; ρр=30%; Е=75 лк; h=2,2 м (2 - 3 м);
5. Определяем расчетную мощность одной лампы
6. Выбираем ближайшую лампу по мощности 200 Вт
7. Фактическая удельная мощность будет равна:
что необходимо сравнить с нормативной величиной.Пример 2.
Выбрать тип и количество люминесцентных ламп для обеспечения минимальной освещенности в инструментальном цехе: А=6 м; В=6,5 м; S =39 м2; Н = 3,5 м; Е = 200 лк.
Решение:
1. Определяем расчетную высоту подвеса светильника: h=H - hр - hсв = 3,5 – 1,0 - 0,3 = 2,2 м.
2. Для светильника типа ОДОР по (П-10) 5-2 [1] определяем удельную мощность W=18,4Вт/м2; для Е=200 лк; ρn=70%; ρс=50%; h=2,2 м (2-3 м), S= 39 м2 (25-30 м).

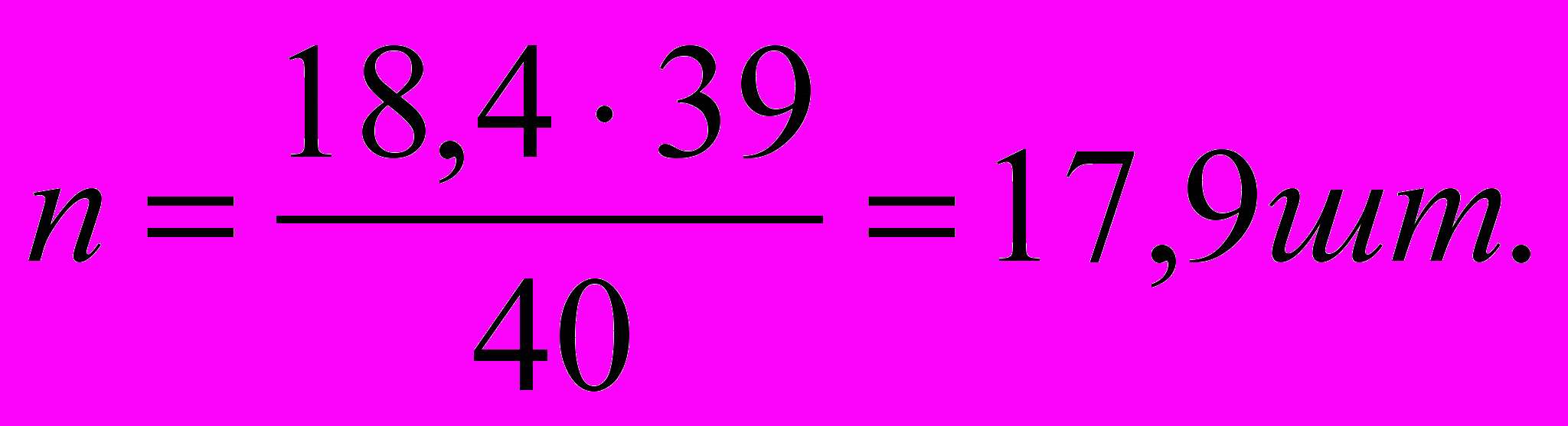

3. Определим количество люминесцентных ламп типа ЛД-40:
4. Принимаем 4 светильника ОДОР, тогда количество ламп в каждом:
5. В каждом светильнике устанавливаем по 4 лампы. Тогда общее количество ламп 4∙4=16 шт.
6. Полная установленная мощность:

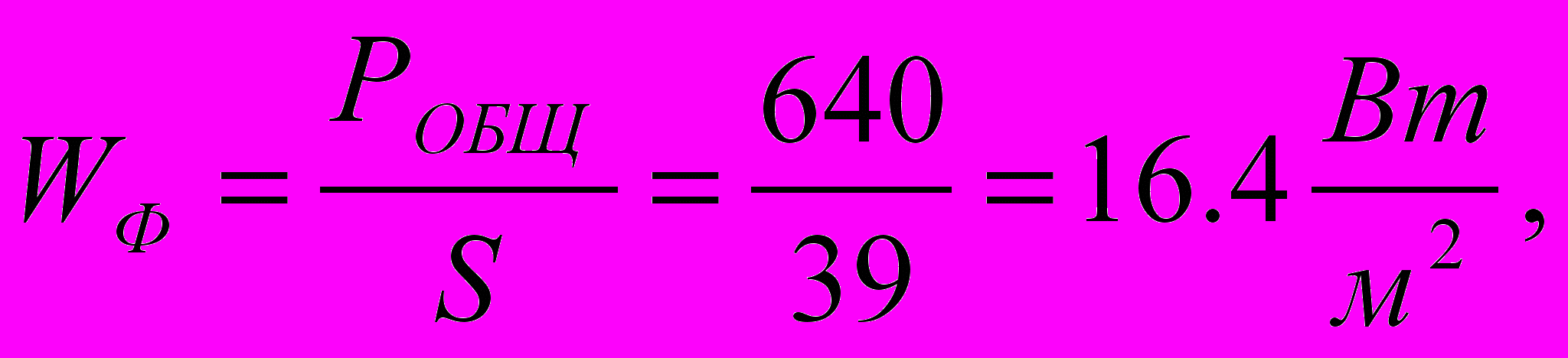

7. Фактическая удельная мощность будет:
что необходимо сравнить с нормированным значением.4. ВАРИАНТЫ ЗАДАНИЙ ДЛЯ САМОПОДГОТОВКИ
1. Расчет по методу коэффициента использования
Таблица 2
| № | А м | В м | Н м | ρn % | ρс % | ρр % | hр м | Е лк | k | Тип светильника | Тип КСС | Ф % | Ф % | Тип подвески |
| 1 | 10 | 4 | 2,5 | 70 | 50 | 30 | 0,8 | 150 | 1,5 | ЛСП 02 | косинусная | 0 | 75 | подвесная |
| 2 | 14 | 9 | 3,5 | 70 | 50 | 10 | 0,9 | 300 | 1,5 | ЛПО 02 | глубокая | 0 | 50 | подвесная |
| 3 | 18 | 12 | 4,5 | 50 | 30 | 10 | 1,0 | 150 | 1,3 | ПКР | косинусная | 48 | 30 | подвесная |
| 4 | 13 | 9 | 3,2 | 30 | 10 | 10 | 0,7 | 50 | 1,3 | НБО | равномерная | 25 | 35 | подвесная |
| 5 | 17 | 8 | 3,6 | 70 | 50 | 30 | 0,8 | 200 | 1,4 | УПД | глубокая | 0 | 75 | потолочная |
| 6 | 21 | 13 | 5,0 | 70 | 50 | 10 | 1,1 | 300 | 1,5 | ЛПО 02 | глубокая | 0 | 50 | подвесная |
| 7 | 11 | 7 | 3,5 | 50 | 30 | 10 | 0,8 | 200 | 1,8 | ЛПО 13 | глубокая | 0 | 55 | подвесная |
| 8 | 15 | 8 | 3,8 | 30 | 10 | 10 | 0,9 | 150 | 1,3 | ППД | косинусная | 0 | 68 | подвесная |
| 9 | 19 | 10 | 4,3 | 70 | 50 | 30 | 0,8 | 300 | 1,5 | ЛПО 02 | косинусная | 0 | 52 | подвесная |
| 10 | 12 | 6 | 3 | 70 | 50 | 10 | 0,6 | 200 | 1,5 | ЛСП 02 | глубокая | 0 | 60 | подвесная |
| 11 | 16 | 10 | 4,2 | 50 | 30 | 10 | 1,0 | 150 | 1,6 | ЛПО 13 | глубокая | 0 | 55 | подвесная |
| 12 | 20 | 15 | 4,6 | 30 | 10 | 10 | 0,9 | 100 | 1,5 | ППД | косинусная | 0 | 67 | подвесная |
| 13 | 14 | 7 | 3,3 | 70 | 50 | 30 | 0,6 | 200 | 1,3 | УПД | глубокая | 0 | 75 | потолочная |
| 14 | 10 | 6 | 3,0 | 70 | 50 | 10 | 0,7 | 75 | 1,3 | ЛД | глубокая | 0 | 70 | подвесная |
| 15 | 13 | 6 | 2,8 | 50 | 30 | 10 | 0,5 | 100 | 1,5 | ЛСП 02 | косинусная | 0 | 70 | подвесная |
| 16 | 19 | 13 | 4,6 | 30 | 10 | 10 | 1,0 | 150 | 1,4 | ЛПО 02 | косинусная | 9 | 48 | подвесная |
| 17 | 18 | 10 | 4,0 | 70 | 50 | 30 | 0,7 | 400 | 1,8 | ПКР | косинусная | 48 | 30 | подвесная |
| 18 | 15 | 7 | 3,5 | 70 | 50 | 10 | 0,8 | 200 | 1,5 | НБО | равномерная | 25 | 35 | подвесная |
| 19 | 12 | 8 | 3,6 | 50 | 30 | 10 | 0,7 | 100 | 1,3 | ЛПО 01 | косинусная | 13 | 52 | подвесная |
| 20 | 11 | 5 | 3,0 | 30 | 10 | 10 | 0,6 | 150 | 1,5 | ЛД | косинусная | 0 | 75 | подвесная |
| 21 | 20 | 11 | 5,0 | 70 | 50 | 30 | 1,1 | 400 | 1,6 | ЛПО 01 | косинусная | 10 | 50 | подвесная |
| 22 | 16 | 9 | 3,4 | 70 | 50 | 10 | 0,7 | 50 | 1,5 | ППД | косинусная | 0 | 67 | подвесная |
| 23 | 15 | 9 | 4,0 | 50 | 30 | 10 | 0,6 | 300 | 1,5 | ПКР | косинусная | 48 | 30 | подвесная |
| 24 | 21 | 10 | 4,2 | 30 | 10 | 10 | 1,1 | 200 | 1,3 | НБО | равномерная | 25 | 35 | подвесная |
| 25 | 17 | 11 | 4,5 | 70 | 50 | 30 | 0,7 | 300 | 1,6 | ЛД | глубокая | 0 | 70 | подвесная |
| 26 | 10 | 5 | 3,0 | 70 | 50 | 10 | 0,8 | 150 | 1,5 | ЛПО 13 | глубокая | 0 | 55 | подвесная |
| 27 | 21 | 11 | 2,6 | 50 | 30 | 10 | 0,9 | 100 | 1,3 | УПД | глубокая | 0 | 75 | потолочная |
| 28 | 16 | 11 | 4,8 | 30 | 10 | 10 | 1,0 | 200 | 1,6 | ЛСП02 | глубокая | 0 | 60 | подвесная |
| 29 | 13 | 7 | 3,5 | 70 | 50 | 30 | 0,5 | 50 | 1,5 | ЛПО01 | косинусная | 13 | 52 | подвесная |
| 30 | 18 | 11 | 4,2 | 70 | 50 | 10 | 0,8 | 300 | 1,3 | ППД | косинусная | 0 | 68 | подвесная |
| 31 | 14 | 8 | 5,2 | 50 | 30 | 10 | 0,7 | 150 | 1,4 | УПД | глубокая | 0 | 75 | потолочная |
| 32 | 16 | 11 | 4,8 | 30 | 10 | 10 | 1,0 | 100 | 1,3 | ЛД | глубокая | 0 | 70 | подвесная |
| 33 | 15 | 9 | 4,0 | 50 | 30 | 10 | 0,8 | 200 | 1,5 | НБО | равномерная | 25 | 35 | подвесная |
| 34 | 19 | 10 | 4,3 | 70 | 50 | 30 | 0,9 | 100 | 1,5 | ППД | косинусная | 0 | 67 | подвесная |
| 35 | 22 | 12 | 3,2 | 50 | 30 | 30 | 0,6 | 200 | 1,3 | ЛПО 02 | косинусная | 0 | 52 | подвесная |
2. Расчет по методу удельной мощности
Таблица 3
| № | Е, лк | h, м | А, м | В, м | № | Е, лк | h, м | А, м | В, м | № | Е, лк | h, м | А, м | В, м |
| 1 | 300 | 3 | 20 | 10 | 13 | 200 | 6 | 22 | 12 | 25 | 200 | 4 | 18 | 11 |
| 2 | 250 | 4 | 22 | 11 | 14 | 150 | 3 | 19 | 12 | 26 | 300 | 5 | 22 | 9 |
| 3 | 150 | 2,5 | 17 | 9 | 15 | 300 | 4 | 22 | 12 | 27 | 400 | 6 | 24 | 13 |
| 4 | 200 | 5 | 23 | 13 | 16 | 100 | 5 | 21 | 14 | 28 | 200 | 3 | 20 | 11 |
| 5 | 150 | 6 | 24 | 14 | 17 | 250 | 3 | 18 | 9 | 29 | 250 | 4 | 21 | 10 |
| 6 | 250 | 2,5 | 15 | 8 | 18 | 100 | 4 | 15 | 8 | 30 | 300 | 5 | 22 | 12 |
| 7 | 300 | 3 | 19 | 11 | 19 | 200 | 6 | 25 | 13 | 31 | 150 | 6 | 20 | 11 |
| 8 | 200 | 4 | 18 | 10 | 20 | 150 | 3 | 21 | 10 | 32 | 100 | 3 | 19 | 9 |
| 9 | 400 | 3 | 20 | 9 | 21 | 300 | 4 | 17 | 9 | 33 | 300 | 4 | 16 | 8 |
| 10 | 300 | 4 | 23 | 13 | 22 | 250 | 5 | 18 | 10 | 34 | 200 | 5 | 23 | 10 |
| 11 | 250 | 5 | 25 | 12 | 23 | 300 | 6 | 26 | 15 | 35 | 150 | 6 | 27 | 17 |
| 12 | 100 | 3 | 18 | 11 | 24 | 150 | 3 | 19 | 10 | | ||||
ПРИЛОЖЕНИЯ
Приложение 1. Светильники с люминесцентными лампами для общественных зданий
| Серия | Модификация и ее обозначение | Число, шт., и мощность Вт, ламп | Масса кг | Габариты, мм | Схема зажигания | Примечание | ||
| длина | ширина | высота | ||||||
| Л2010 | С несветопропускающими боковинами – Л201Б: с пластмассовой экранирующей решеткой-01; с плоским рассеивателем из призматического стекла-02; с плоским рассеивателем из опалового оргстекла-04, 05, 06, 07 (в зависимости от формы рассеивателя из поливинилхлоридной пленки 14-16, 18020; с металлической экранирующей решеткой-17). Со светопропускающими боковинами-Л201Г: с рассеивателем из опалового полистирола-08, 09, 10, 11 (в зависимости от формы рассеивателя); с рассеивателем из призматического полистирола-12, 13 (в зависимости от формы рассеивателя) | 2х20 2х40 2х80 4х20 4х40 4х80 6х40 | 5 8 13 9 15 25 22 | 675 (на 20 Вт) 1275 (на 40 Вт) 1575 (на 80 Вт) | 354 (на 2 лампы) 675 (на 4 лампы) 775 (на 6 ламп) | 127 | или Б (по заказу) | Светильники разработаны в модификациях: 01-17 (на 2 лампы); 01-11, 18, 19 (на 4 лампы); 01, 04, 20 (на 6 ламп). Установка индивидуальная. Заменяются на модернизированную серию Л2010М (отличающуюся отдельными конструктивными узлами 20, 40, 65 Вт). Пример заказа светильника со светопропускающими боковинами, на 2 лампы 40 Вт, в модификации с рассеивателем из опалового оргстекла, со схемой С: Л201Г240-08, со стартерной схемой зажигания. |
| ЛПО01 | Рассеиватель из оргстекла или полистирола-01, 02, 03, 04. Рассеиватель из поливинилхлоридной пленки-05, 06, 07, 08. Форма рассеивателя: 01 (05) – прямоугольная; 02 (06) – трапециевидная; 03 (07) – угловая; 04 (08) – только для четырехламповых выгнутая трапециевидная | 2х40 4х40 2х65 4х65 | 9,5 19 11 22 | 1313 1313 - - | 255 490 - - | 118 118 - - | Б | Установка индивидуальная и в линию. При стыковании в линию размер линии Lл=(L-72)n+72, где L – длина светильника, мм; n – число светильников в линии. Пример заказа: ЛПО01-2х40/Д-01: 1)для промежуточной установки в линию; 2)для индивидуальной установки; 3)для концевой установки в линию |
| ЛПО02 | Рассеиватель из опалового оргстекла или полистирола – 01. Рассеиватель призматический - 02 | 1х20 1х40 2х20 2х40 2х65 4х20 | 9,5 4,0 4,0 7 10,0 9,5 | 655 (на 20 Вт) 1296 (на 40 Вт) 1565 (на 65 Вт) | 100 (на 1 лампу) 214 (на 2 лампы) 655 (на 4 лампы) | 100 (на 1 лампу) 95 (прочие | Б (на 1 лампу) С (на 2-4 лампы) | Масса указана ориентировочно. Установка индивидуальная. Одноламповые светильники – преимущественно пря-мого света (Н), прочие пря-мого света (П). Пример заказа: 1. ЛПО02-2х40/П-02; 2. ЛПО02х40/Н-02 |
| ЛПО03 | С открытой лампой (рассеянного света - Р)-01, с отражателем (симметричного светораспределения – Д и несимметричного светораспределения - Б)-02, с рассеивателем (преимущественно прямого света - Н)-03 | 1х20 | 2,5 (модифи-кация 01-2,0) | 631 |
(модификация 01)
(модификация 02 с отражателем Д)
(модификация 02 с отражателем Б) | Б | Установка индивидуальная и в линию вертикально и горизонтально. Коэффициент мощности ЛПО03 на 40 Вт – 0,8; на 20 Вт – 0,35 или при наличии конденсаторов – 0,8. Пример заказа: ЛПО03х40/Р-01, ЛПО03х40/Д-02, ЛПО03х40/Б-02, ЛПО03х40/Н-03 | |
| 1х40 | 4,4 (модифи-кация 0,1-3,4) | 1252 | С или Б (по за-казу) | |||||
