ИНСТРУКЦИЯ

по монтажу предварительно изолированных трубопроводов

(согласно СП 41-105-2002).


  1. Транспортирование и хранение


При погрузке и разгрузке теплоизолированных труб и элементов должны быть приняты особые меры, обеспечивающие сохранность защитных полиэтиленовых оболо­чек и теплоизоляционного слоя пенополиуретана.

Разгрузку теплоизолированных труб и других элементов на строительной площадке следует проводить механическим способом с применением грузо­подъемных механизмов и высокопрочных мягких полотенец.

Скатывание и сбрасывание труб и элементов с тран­спортных средств не допускается.

Не допускается складирование и хранение продукции в местах, подверженных затоплению водой.

  1. Ведение земляных работ.


Разработка траншей и котлованов и работы по устройству основания следует производить в соответствии с требованиями СНиП 3.02.01 и СниП III-42.

Дополнительно должны быть выполнены следующие требования:
  • разработка траншеи производится с недобором по глубине 100 -150 мм. Зачистка производится вручную. В случае разработки грунта ниже проектной отметки на дно должен быть подсыпан песок до проектной отметки с тщательным уплотнением (Купл не менее 0,98) на глубину не более 500 мм;

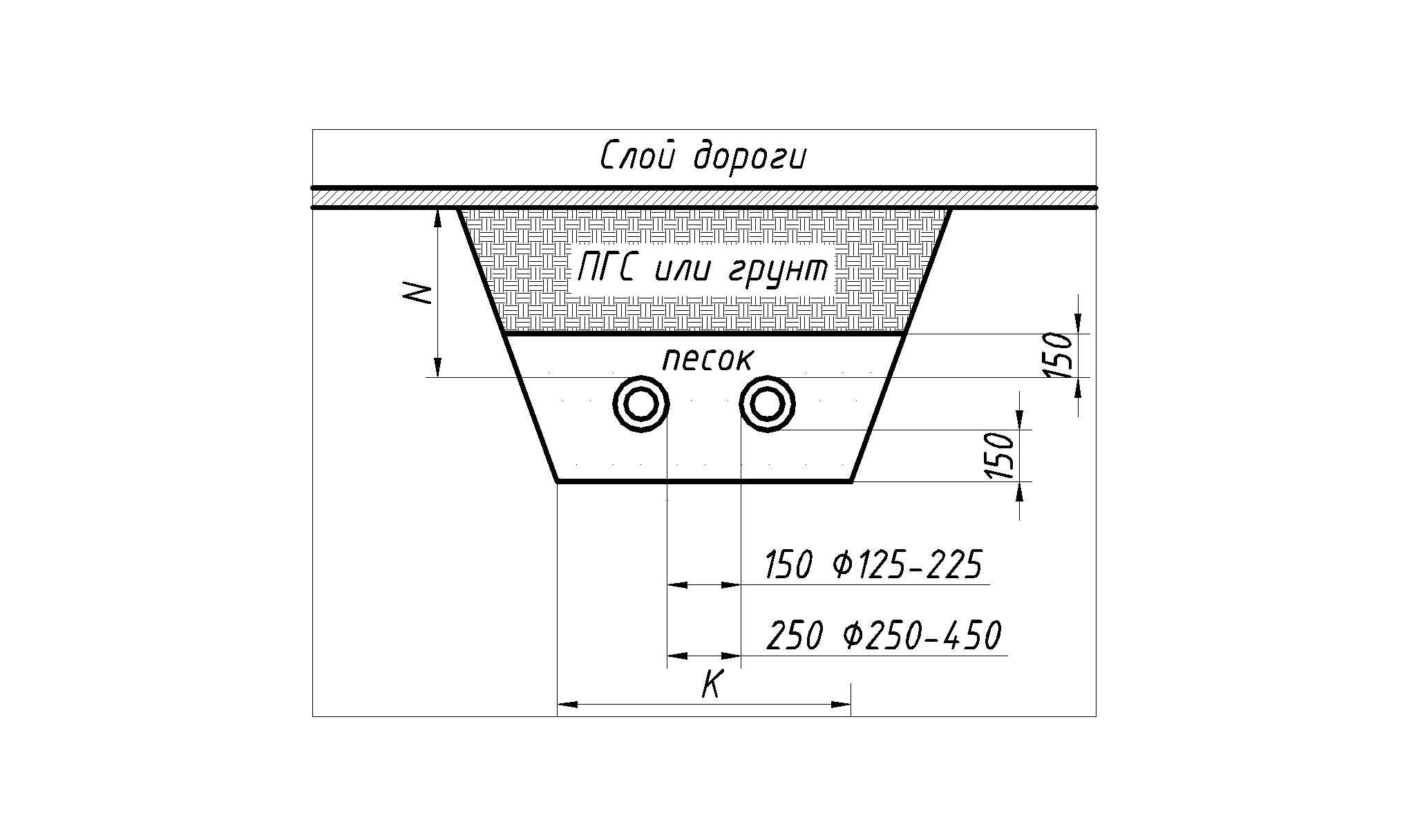

  • на дне траншеи следует предусматривать песчаную подсыпку толщиной 150 мм (рис.1).

Минимальную глубину заложения N труб в земле, считая от низа дорожного покрытия до верха полиэтиленовой оболочки, следует принимать не менее 500 мм вне пределов проезжей части и 600 мм – в пределах проезжей части.

Наименьшую ширину траншеи по дну Кмин при двухтрубной прокладке следует принимать по рис. 1 и табл. 2.

Таблица 2.

ф наружной трубы, мм
Кмин, мм

125
1000

140
1030

160
1070

180
1110

200
1150

225
1200

250
1350

280
1610

315
1680

355
1760

400
1850

450
1950

Рис.1

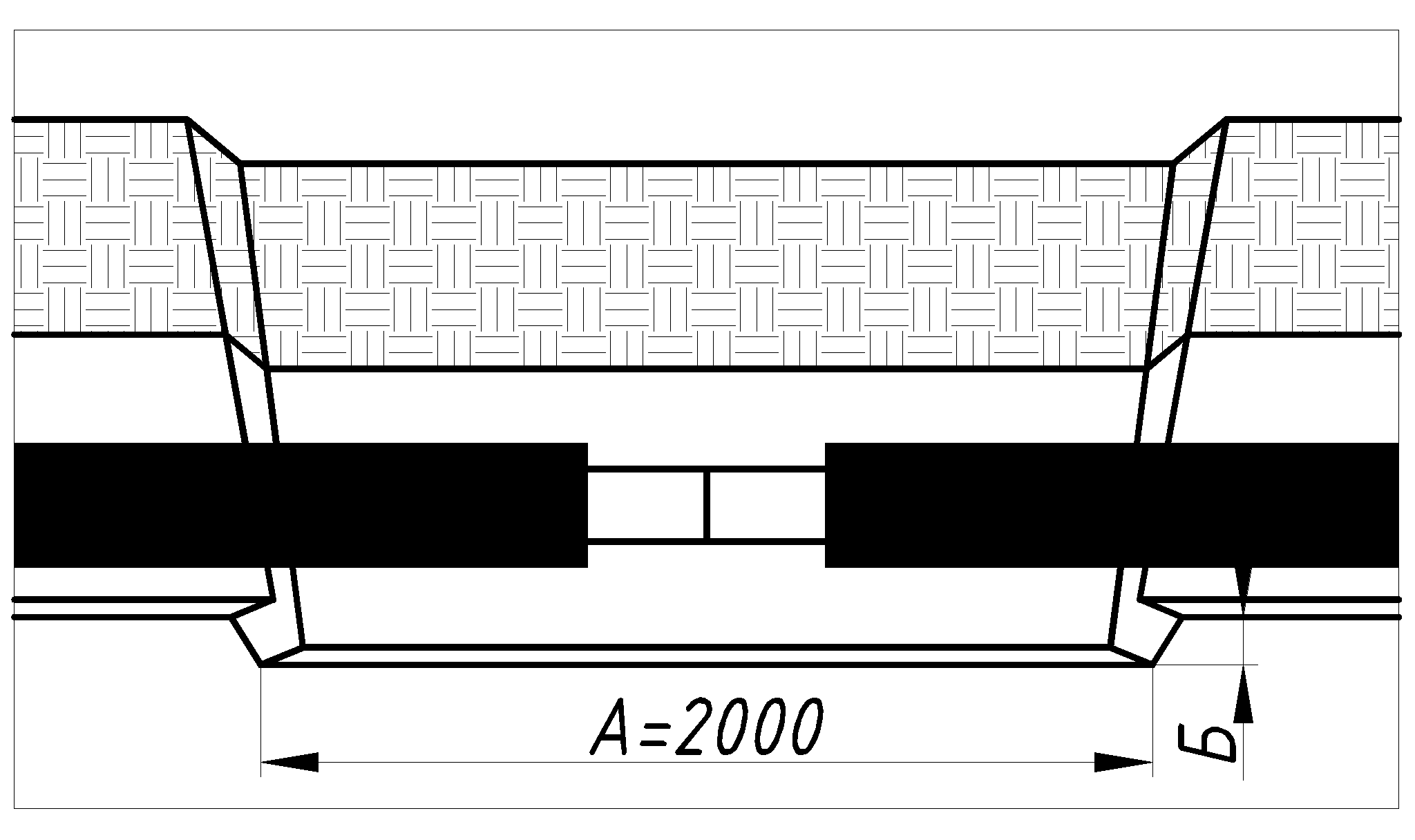

Размеры приямков под сварку и изоляцию стыков труб следует принимать (Рис. 2):
  • длина А=2000 мм;
  • глубина Б=300 мм для труб диаметром до 219 мм и 400 мм для труб диаметром 273 мм и выше;
  • ширина С по табл. 3.

Обратная засыпка должна производится послойно с одновременным уплотнением каждого слоя.

Над верхом полиэтиленовой оболочки изоляции труб необходимо обеспечить защитный слой из песчаного грунта толщиной не менее 150 мм (Рис. 1). Засыпной грунт не должен содержать камней, щебня, гранул с размерами зерен более 16 мм, остатков растений, мусора, глины. Засыпка мерзлым грунтом запрещается.

При высоком уровне стояния грунтовых вод (выше глубины дна траншеи) в период строительства должна производиться их откачка.


Таблица 3.

ф наружной трубы, мм
С, мм

125
1600

140
1630

160
1670

180
1710

200
1750

225
1800

250
1950

280
2010

315
2080

355
2160

400
2250

450
2350

Рис. 2

  1. Монтаж теплопроводов.


Перед монтажом необходимо произвести проверку состояния изоляции и целостности проводов системы ОДК труб и фасонных элементов. Проверку производить при помощи высоковольтных тестеров напряжением 500 В. Если изоляция сухая, прибор должен показывать «бесконечность» или величину 2000 МОм. Допускаемое сопротивление изоляции элемента должно быть не менее 10 МОм на 1 элемент.

Все элементы подвергают тщательному осмотру с целью обнаружения трещин, сколов, глубоких надрезов полиэтиленовой оболочки. При обнаружении надрезов и трещин оболочки длиной более 300 мм и глубиной более 1/3 толщины стенки отбраковывают. Мелкие дефекты и проколы устраняют с по­мощью термоусаживающейся ленты.

Перед укладкой теплоизолированных труб и элементов необходимо одеть на них предварительно поставленные полиэтиленовые муфты, предназначенные для последующей изоляции стыков.

Монтаж теплоизолированных труб должен производиться при положительной температуре наружного воздуха.

Для предотвращения повреждения полиэтиленовой оболочки при перемещении трубопровода в процессе эксплуатации (в связи с температурным расширением) в местах углов поворота, П-образных, Г-образных, Z-образных компенсаторов и ответвлений необходимо предусматривать амортизирующие прокладки из нежесткого пенополиуретана.

Изоляция стыков производится силами Поставщика. Одновременно с изоляцией стыков производится наладка проводов системы оперативного дистанционного контроля.

Тепловая изоляция в камерах выполняется пенополиуретановыми скорлупами с подгонкой их по месту.

Не допускается устройство стыков в местах прохода их через стены теплофикационных камер, подвалов, а также в пределах конструкции сопряжения бесканальных участков с канальными. Расстояние от стыка до наружной поверхности стен или конструкции сопряжения канального и бесканального участков должно быть не менее 2000 мм.

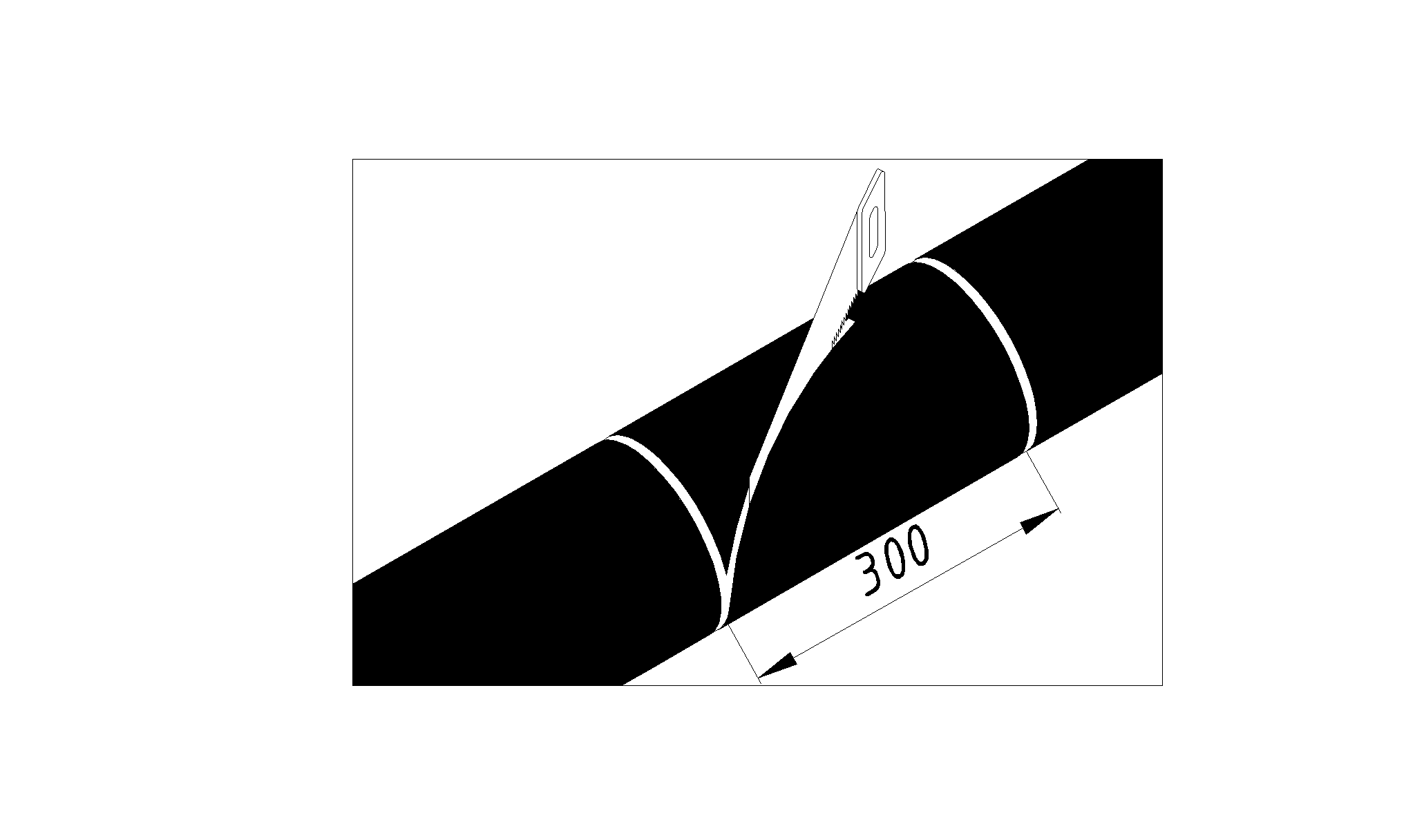

При возникновении необходимости в обрезке труб (Рис.3), следует устранить наружную пластиковую трубу и слой ППУ изоляции на длине 300 мм (по 150 мм в каждую сторону от места разреза трубы). При этом торец изоляции должен быть строго перпендикулярен осевой линии трубы. Для облегчения удаления изоляции наружную трубу лучше всего разрезать (пилой) по диагонали.

Примечания: Резку необходимо производить очень осторожно, чтобы не повредить провода системы контроля. В холодное время, прежде чем произвести резку наружной трубы, ее необходимо предварительно нагреть.

После обрезки свободный конец стальной трубы необходимо

Рис.3 тщательно зачистить от остатков ППУ изоляции. Провода системы ОДК разрезать пополам (по 150 мм) и отогнуть на оболочку.

Невыполнение требований инструкции влечет за собой:
  • отказ от наладки системы ОДК
  • снятие гарантийных обязательств.
