Открытое акционерное общество

"Малоярославецкий опытно-производственный акционерный завод"

ОАО МОПАЗ


Прибор проверки производительности дизельных форсунок системы Common Rail “CR-тестер” ДД-3900


Руководство по эксплуатации


тел/факс: (08431) 2-68-90

e-mail: mopaz@kaluga.ru

www.mopaz.ru

249096 Калужская обл.

г. Малоярославец

ул. Кирова, 1

Содержание

1.Введение

Настоящий паспорт является документом, удостоверяющим гарантированные предприятием-изготовителем основные параметры и технические характеристики устройства проверки производительности дизельных форсунок системы Common Rail “CR-тестер” ДД-3900.

Настоящий паспорт позволяет ознакомиться с устройством, порядком и правилами его эксплуатации, соблюдение которых обеспечит правильную работу устройства.

2.Назначение

Устройство ДД-3900 “CR-тестер” предназначено для подачи программируемых пользователем сигналов управления форсунками системы подачи топлива Common Rail для проверки их работоспособности (форма , интенсивность распыла, объемная производительность).

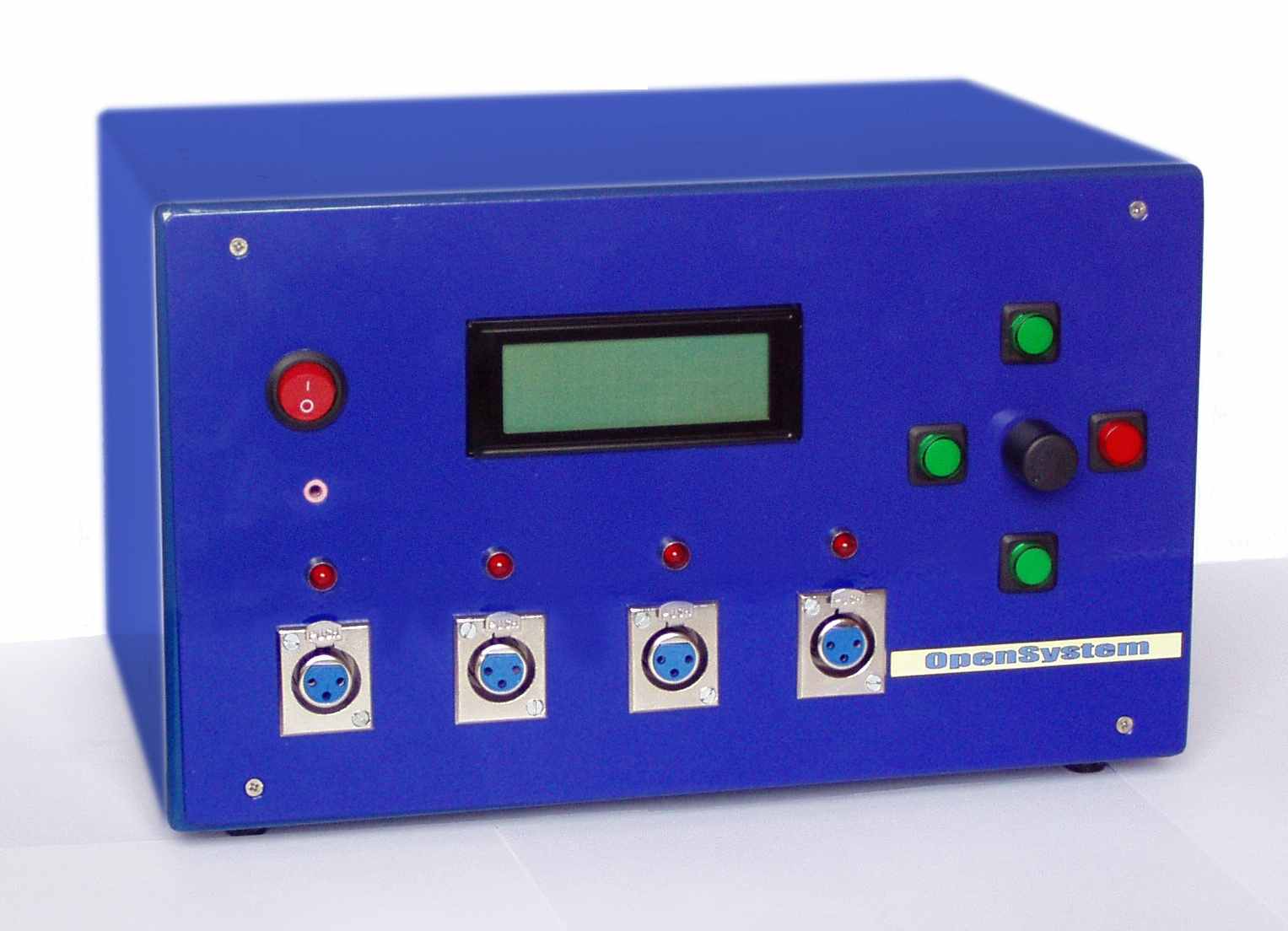

Рис. 1 Общий вид устройства


Устройство “CR-тестер” позволяет:

- Запрограммировать любую из требуемых форм управляющего сигнала (задаются длительность импульса, длительность паузы, количество импульсов, период следования циклов импульсов и количество циклов импульсов)

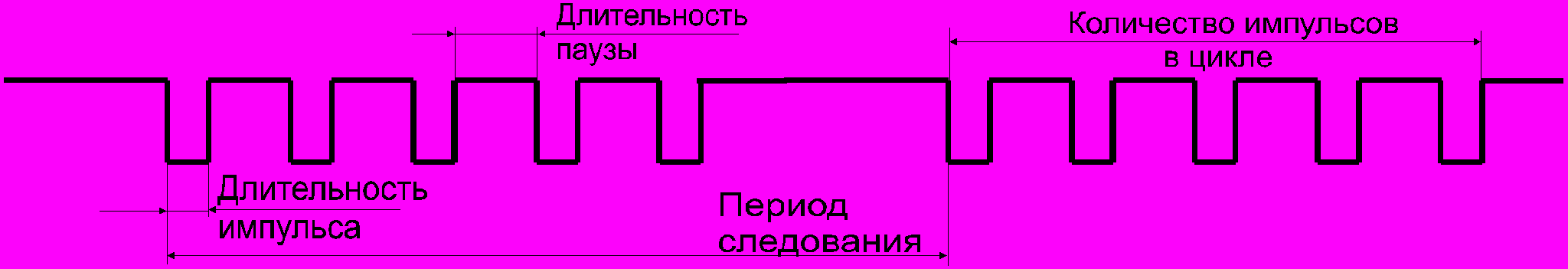

Рис. 2 Форма управляющего сигнала


- Синхронизация от внешнего управляющего сигнала;

• Измерить температуру топлива;

• Измерить частоту оборотов двигателя.


3.Основные технические данные и характеристики

1. Длительность программируемых импульсов и пауз 0,3 - 3,0мс;

2. Количество импульсов в одном цикле – 1 - 10;

3. Частота подачи импульсов до 6000мин^-1;

4. Количество одновременно проверяемых форсунок – 1- 4;

5. Диапазон измеряемых температур - -50…+125^ОС;

6. Отображение информации на жидкокристаллическом индикаторе 4х20 символов;

7. Масса устройства 8 кг.

8. Размеры (длина х ширина х высота) – 300х230х200;

9. Потребляемая мощность до 220 Вт.


4.Органы управления и индикации

Полное управление устройством ДД –3900 “CR-тестер” с поддержкой всех заложенных функций осуществляется при помощи кнопок SW1- SW4, а также рукоятки энкодера ENC1.

Вся информация о режиме работы прибора отображается на жидкокристаллическом индикаторе 4х20 символов IND1.

В качестве дополнительного средства отображения использовано 4 светодиода HL1- HL4 (по одному на форсунку) которые засвечиваются во время подачи на форсунку управляющего импульса.

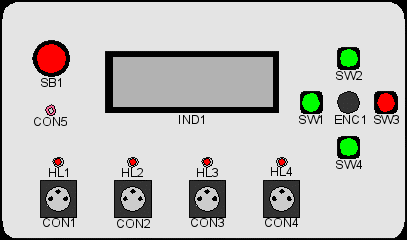

Рис 3. Передняя панель устройства


Рис. 3 Передняя панель устройства

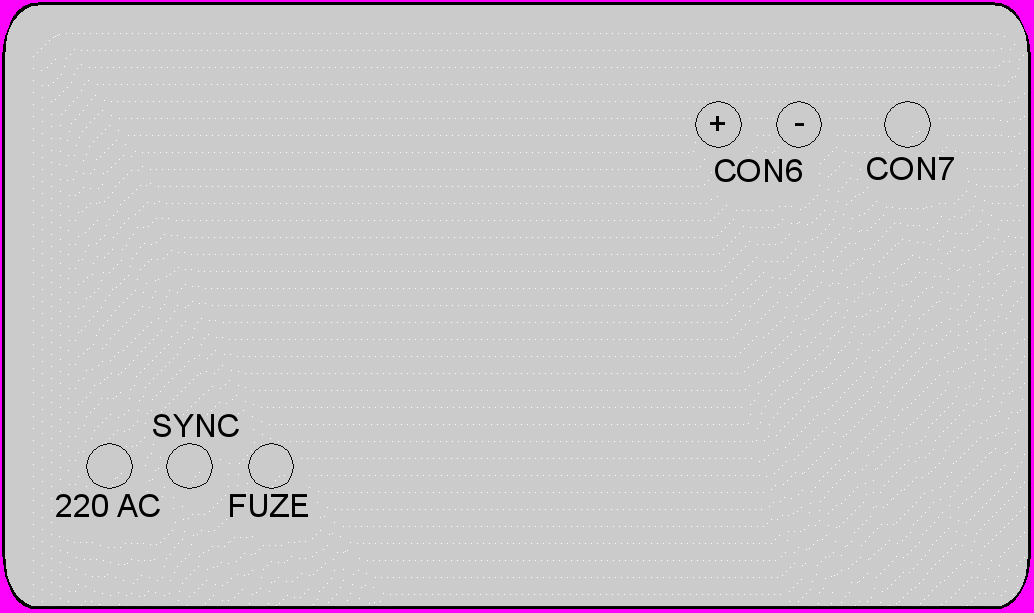

Рис 4. Задняя панель устройства

5.Конструкция устройства

Устройство “CR-тестер” - конструктивно выполнен в металлическом корпусе. Внешний вид приведён на рисунке 1.

6.Указания по эксплуатации.

Требования к условиям окружающей среды:

• Рабочая температура: +0 ^оС до +50 ^оС

• Температура при транспортировки -20 ^оС до +60 ^оС

• Относительная влажность (без конденсации): рабочая 8% - 90%, хранения 5% - 95%.

• Запыленность воздуха не более 75 мкг/м³

• Воздух должен быть чист от агрессивных газов.


Устройство рассчитано на эксплуатацию в помещениях, где вибрация не превышает по частоте 25 Гц и амплитуде 0.1 мм

7.Работа с устройством

Устройство ДД-3900 “CR-тестер” рассчитано на работу как от сети переменного тока ( _220 В), так и от аккумуляторной батареи. Подключение к последней осуществляется при помощи разъёма CON6, на задней панели (рис 4). При работе от сети переменного тока необходимо провести заземление устройства “CR-тестер” при помощи разъёма CON7 (рис 4).

Форсунки подключаются к устройству при помощи кабеля-переходника к разъёмам CON1-CON4, на передней панели устройства (рис 3).

Перемещение по меню производится при помощи кнопок SW2 (перемещение курсора вверх по меню), SW4 (перемещение курсора вниз по меню), SW3 (вход в данный пункт меню либо ввод параметра работы прибора) и SW1 (выход из пункта меню либо отмена ввода параметра работы прибора). Поворотом рукоятки энкодера ENC1 вправо/влево производится изменение параметров управляющего сигнала. Шаг установки параметров переключается при помощи кнопок SW2 и SW4. Также при помощи энкодера ENC1 есть возможность перемещения вверх/вниз по меню устройства.

После подачи питания на экране отображаются два пункта меню: «Настройки» и «Параметры работы».

Настройки работы устройства, устанавливаемые в пункте меню «Настройки»:

- включение/выключение синхронизации;

- включение/выключение функции тахометра;

- включение/выключение измерения температуры.

При включенном режиме синхронизации сигнал управления форсункой будет выдаваться одновременно с приходом на устройство сигнала от внешнего источника. Соединение с внешним источником производится при помощи кабеля SYNC, который выведен на задней панели устройства (рис 4).

При включенном режиме тахометра на экране устройства отображается частота формирования управляющих сигналов. В этом режиме необходимо подключение устройства к внешнему источнику сигнала синхронизации, которое осуществляется при помощи кабеля SYNC.

Параметры работы устройства, которые устанавливаются в пункте меню «Параметры работы»:

- выбор форсунок, на которые будут подаваться управляющие сигналы;

- установка параметров управляющего сигнала:

• период следования циклов импульсов (10 – 6000 мс).

• длительность импульса открытия форсунки (0,3 – 3,0 мс);

• длительность паузы между импульсами (0,3 – 3,0 мс);

• количество импульсов в цикле (1 – 10 имп);


- установка количества циклов импульсов (1 - 60000);

- запуск процесса подачи заданных Вами управляющих сигналов на выбранные форсунки.

Во время подачи на форсунки управляющих импульсов на экране отображается:

- количество циклов импульсов;

- индикатор прогресса;

- длительность импульса, паузы, количество импульсов;

Если включены соответствующие параметры прибора, то отображаются:

- температура топлива;

- режим синхронизации;

- тахометр.

8.Комплект поставки

Устройство проверки производительности дизельных форсунок системы Common Rail “CR-тестер” ДД-3900 - 1 шт.

Кабель-переходник для подключения форсунки к устройству OS.016.002- 4 шт.

Кабель для подключения питания от аккумуляторной батареи OS.016.003- 1 шт.

Кабель для заземления устройства OS.016.004- 1 шт.

Паспорт - OS.016.005 (Техническое описание, инструкция по эксплуатации)- 1 шт.

9.Гарантийные обязательства

Фирма - изготовитель гарантирует устойчивую работу устройства “CR-тестер” при соблюдении владельцем правил хранения и эксплуатации, изложенных в настоящем паспорте.

Гарантийный срок устанавливается фирмой изготовителем - 12 месяцев с даты получения изделия, за исключением случаев, особо оговоренных фирмой изготовителем и покупателем дополнительным договором.

Фирма изготовитель отмечает в гарантийном талоне год, месяц, день продажи, юридический адрес, телефон предприятия, осуществляющее гарантийный ремонт (гарантийный талон находится в приложении к паспорту).

В течение гарантийного срока эксплуатации владелец имеет право на бесплатный ремонт по предъявлению настоящего паспорта и гарантийного талона. После проведения ремонта в гарантийный талон заносится перечень работ по устранению неисправностей.

Фирма изготовитель не несет гарантий на устройство “CR-тестер” в случаях: вскрытии корпуса контроллера “CR-тестер”, при не соблюдении правил хранения и эксплуатации устройства.

Без предъявления гарантийного талона и при нарушении сохранности пломб на изделии претензий к качеству работы и гарантийный ремонт не производится.

В течение гарантийного срока эксплуатации, установленного на изделие, ремонт производится за счет владельца в случае, если он эксплуатирует его не в соответствии с настоящим руководством по эксплуатации.

Приложение №1

Гарантийный талон №______


Устройство проверки производительности дизельных форсунок системы Common Rail ДД –3900 “CR-тестер”


Гарантийный ремонт и обслуживания ДД-3900 выполняет предприятие

Адрес: 249 096 Калужская обл., г. Малоярославец, ул. Кирова д.1


М.П.


тел./факс: (08431) 2-68-90


Дата продажи "____"___________ ______
