Додаток 3. ВИКОРИСТАННЯ КОМП’ЮТЕРА ДЛЯ ГРАФІЧНОГО ОФОРМЛЕННЯ РЕЗУЛЬТАТІВ

ВИМІРЮВАНЬ

При виконанні ряду лабораторних робіт виникає необхідність графічного представлення залежності деякої фізичної величини М від величини N, числові значення яких, для прикладу, вказані в таблиці:

N	0,1	0,2	0,3	0,4	0,5	0,6
M	45,3	40,2	34,1	29,8	26,1	19,2

Побудову графіка виконаємо з використанням програми Excel. Після ввімкнення комп’ютера і входу в програму:

1. У стовпчик « А» ввести з клавіатури числові значення величини N, що повинна бути відкладена по осі абсцис.

2. У стовпчик «В» ввести з клавіатури числові значення величини M, що має бути відкладена на осі ординат.

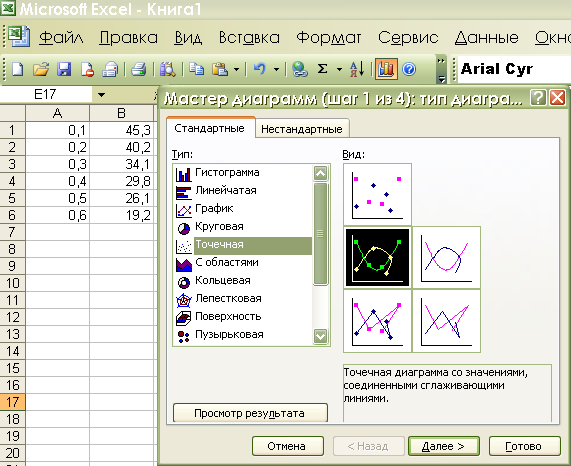

3. Навести курсор на піктограму « Майстер діаграм», клацнути один раз лівою клавішею мишки, відкриється вікно «Майстер діаграм (крок 1 з 4)», в якому клацнути лівою клавішею на «Стандартні» і повторними клацаннями вибрати «тип» діаграми «Точкова» та «вид» діаграми – «Точкова діаграма із значеннями, з’єднаними згладжуючими лініями»

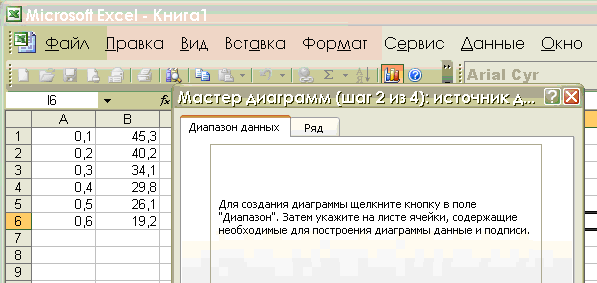

4. Клацнути один раз лівою клавішею мишки значок «Далі», що відкриє вікно «Майстер діаграм (крок 2 з 4)».

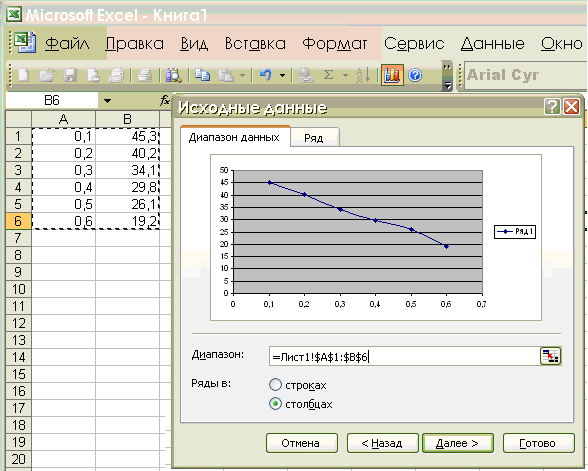

5. Курсором у вигляді хрестика  виділити дані в стовпцях «А» і «В», після чого відкриється вікно «Вихідні дані»


6. У вікні «Вихідні дані» клацнути лівою клавішею на «Далі», що відкриє вікно «Майстер діаграм(крок 3 з 4»).

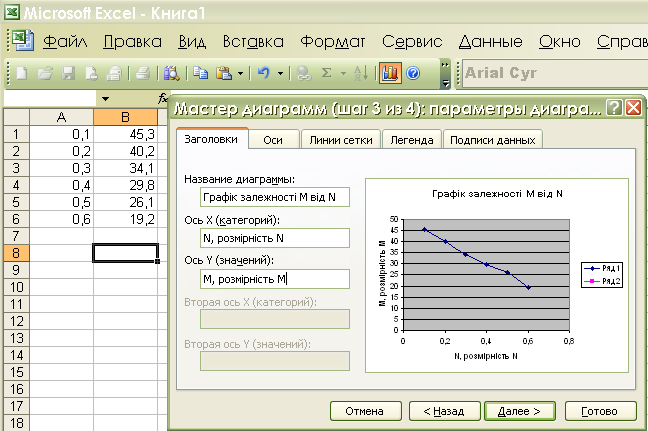

7. Клацнути лівою клавішею мишки у відкритому вікні на


«Заголовки» і заповнити рядки: «Назва діаграми»,

«Вісь Х»,«Вісь Y». В рядках «Вісь Х», «Вісь Y»

вказати реальні фізичні величини і їх розмірності.

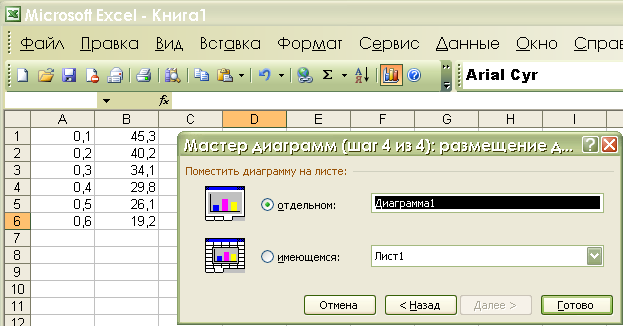

8. Клацнути лівою клавішею мишки «Далі», після чого


відкриється вікно «Майстер діаграм (крок 4 из 4)».

9. У відкритому вікні клацнути лівою клавішею мишки на

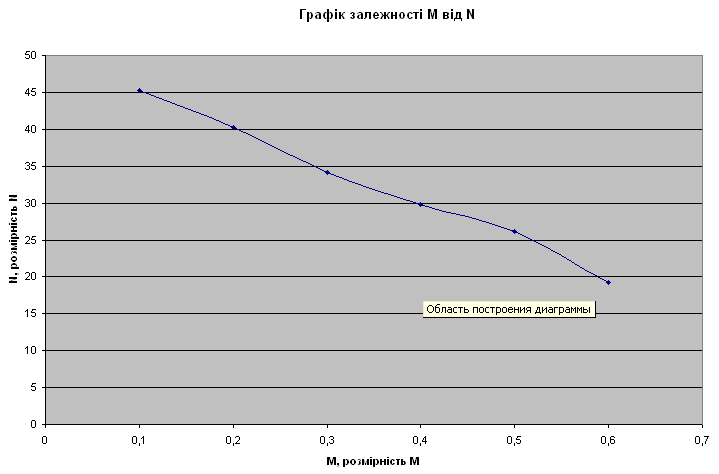

«окремому» і «Готово» . Одержаний таким чином

графік залежності величини M від величини N треба

зберегти на переносному носію інформації з подальшим

роздруком і використанням при оформленні звіту з

лабораторної роботи.





Побудову графіків з використанням комп’ютера

можна здійснювати при виконанні лабораторних робіт

№№ 5; 14; 15; 16; 20; 31.
