Приложение 3
Обозначения документов
Дипломный проект в целом как документ имеет свое обозначение. В него включается шифр разработчика (двузначный номер кафедры – 61), индекс характера разработки (сокращенное название проекта – ДП), номер специальности (280102), две последние цифры года (для 2009 года – 09)
В обозначение чертежей, схем и текстовых документов вводится также обозначение сборочных единиц и деталей, шифры или буквенно-цифровые коды документа, например 61.ДП-280102-09.СБ.
На каждом документе проекта (чертеже, текстовом материале) указывается его обозначение. Оно вписывается в соответствующие графы основной надписи.
Формы основных надписей должны соответствовать
ГОСТ 2.108-68 (рис.П1). В графах основных надписей указывается следующее:
в графе 1 – наименование изделия (сборочной единицы) в именительном падеже единственного числа при прямом порядке слов (для чертежей и спецификаций) или тема проекта (для пояснительных записок);
в графе 2 – обозначение документа (чертежа, пояснительной записки);
в графе 3 – обозначение материала детали (для рабочих чертежей детали) или тема проекта (для сборочных чертежей);
в графе 4 – литер, присвоенный документу (для учебных документов – У);
в графе 5 – массу изделия в килограммах без указания единицы измерения;
в графе 6 – масштаб изображения в соответствии ГОСТ 2.302-68;
в графе 7 – порядковый номер листа (на документах из одного листа графу не заполняют);
в графе 8 – общее количество листов документа (графу заполняют только на первом листе);
в графе 9 – сокращенные наименования учебного заведения, кафедры, номер учебной группы, год выпуска документа, например, МГУПП, ОТОССС 04-ОА-6, 2009
| | | | | | 61.ДП-280102-09.СБ | |||||
| | | | | | ||||||
| | | | | | ||||||
| | | | | | Фильтр-циклон | Литер | Масса | Масштаб | ||
| Изм. | Лист | № докум. | Подпись | Дата | | | | 1200 | 1:1 | |
| Студент | Иванов | | | |||||||
| Руководитель | Петров | | | |||||||
| Консультант | | | | |||||||
| | | | | Аспирационная установка | Лист 1 | Листов 1 | ||||
| | | | | МГУПП, ОТОССС 06-ОА-9 2009 | ||||||
| Заф.каф. | Бурашников | | | |||||||
а)
| | | | | | 61.ДП-280102-09.ПЗ | |||||
| | | | | | ||||||
| | | | | | ||||||
| Изм. | Лист | № докум. | Подпись | Дата | Аспирационная установка | Литер | Лист | Листов | ||
| Студент | Иванов | | | | | | 1 | 2 | ||
| Руководитель | Петров | | | |||||||
| | | | | МГУПП, ОТОССС 06-ОА-9 2009 | ||||||
| | | | | |||||||
| Зав. каф. | Бурашников | | | |||||||
б)
| | | | | | 61.ДП-280102-09.ПЗ | Лист |
| | | | | | 2 | |
| Изм | Лист | № докум. | Подпись | Дата |
в)
Рис.1. Пример заполнения основных надписей:
а) для чертежей и схем;
б) для первого листа текстового документа проекта и спецификации;
в) для последующих листов текстовых документов.

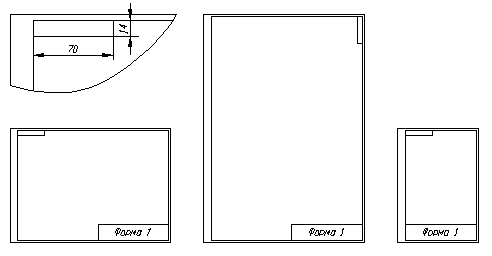

Основная надпись имеет дополнительную графу. Форма и размеры которой приведены на рис.П2. Она вычерчивается только на чертежах и схемах. В эту графу вписывается обозначение документа, повернутое на 180.
а) б) в)
Рис.2. Форма и расположение дополнительной графы основной надписи:
а) – вдоль длинной стороны листа; б) – вдоль короткой стороны листа;
в) – для формата А4.
СПИСОК РЕКОМЕНДУЕМОЙ ЛИТЕРАТУРЫ ПРИ РАБОТЕ НАД ДИПЛОМНЫМ ПРОЕКТОМ.
- Ю.М. Бурашников, А.С. Максимов. Безопасность жизнедеятельности. Охрана труда на предприятиях пищевых производств, Санк-Петербург, ГИОРД, 2007г.
- А.С. Максимов, Ю.М. Бурашников. Методические указания к выполнению дипломных проектов по специальности 330500 «Безопасность технологических процессов и производств пищевой промышленности», М., издательский комплекс МГУПП, 2004 г.
3.РД 03-418-01. Методические указания по проведению анализа риска опасных производственных объектов (утв. постановлением Госгортехнадзора РФ от 10 июля 2001 г. N 30)
4.РД 14-531-03. Положение о проведении экспертизы промышленной безопасности опасных производственных объектов по хранению и переработке зерна (утв. постановлением Госгортехнадзора РФ от 16 января 2003 г. N 1)
5. ПУЭ "Правила устройства электроустановок " 7-е издание.
6. Межотраслевые правила по охране труда (правила безопасности) при эксплуатации электроустановок. ПОТ Р М-016-2001 РД 153-34.0-03.150-00 (утв. постановлением Минтруда РФ от 5 января 2001 г. N 3 и приказом Минэнерго РФ от 27 декабря 2000 г. N 163
7. ГОСТ Р 12.3.047-98. Пожаробезопасность технологических процессов.
8. ГОСТ 12.1.030-81 "ССБТ. Электробезопасность. Защитное заземление и зануление".
9. ГОСТ 12.2.007.0-75 " ССБТ. Изделия электротехнические. Общие требования безопасности".
10. ГОСТ 12.3.019-80 "ССБТ. Испытания и измерения электрические. Общие требования безопасности".
11. ГОСТ 12.4.124-83 "ССБТ. Средства защиты от статического электричества. Общие технические требования".
12. Инструкция по устройству молниезащиты зданий и сооружений.
13. СанПиН 2.2.4.548-96 "Гигиенические требования к микроклимату производственных помещений".
14. Руководство Р 2.2.2006-05. Руководство по гигиенической оценке факторов рабочей среды и трудового процесса. Критерии и классификация условий труда.
15. СНиП 2.04.05-91*Отопление, вентиляция и кондиционирование
16. РД 14-568-03. Инструкция по проектированию, установке и эксплуатации взрыворазрядных устройств на оборудовании опасных производственных объектов по хранению, переработке и использованию сырья в агропромышленном комплексе (утв. постановлением Госгортехнадзора РФ от 5 июня 2003 г. N 53)
17. РД 14-569-03. Инструкция по составлению технического паспорта взрывобезопасности опасного производственного объекта по хранению, переработке и использованию сырья в агропромышленном комплексе (утв. постановлением Госгортехнадзора РФ от 5 июня 2003 г. N 55)
18. СНиП 21-01-97*. Пожарная безопасность зданий и сооружений
Правила пожарной безопасности в Российской Федерации (ППБ 01-03)
(утв. приказом МЧС РФ от 18 июня 2003 г. N 313)
19. СНиП 23-05-95 "Естественное и искусственное освещение"
20. СНиП 23-05-95 "Естественное и искусственное освещение"
21. СН 2.2.4/2.1.8.562-96 Предельно допустимые уровни шума в производственных помещениях приведены в санитарных нормах.
22. СНиП 31-03-2001. Производственные здания (приняты и введены в действие с 1 января 2002 г. постановлением Госстроя России от 19 марта 2001 г. № 20)
23. СНиП II-89-80* "Генеральные планы промышленных предприятий".
