Л.Г. НОВИКОВ, А.А. СКРЫЛЕВ

Технологический институт (филиал) МИФИ, Лесной, Свердловской обл.


ДЕМОДУЛЯТОР

ОТНОСИТЕЛЬНО ФАЗОИМПУЛЬСНОЙ МОДУЛЯЦИИ


В статье рассматриваются устройство определения относительного фазового сдвига, выполненное на основе процедур логической свёртки [1].


В цифровых системах управления и обработки сигналов, а так же в системах передачи данных находит широкое применение фазоимпульсная модуляция (ФИМ). Одним из вариантов ФИМ является относительная фазоимпульсная модуляция (ОФИМ).

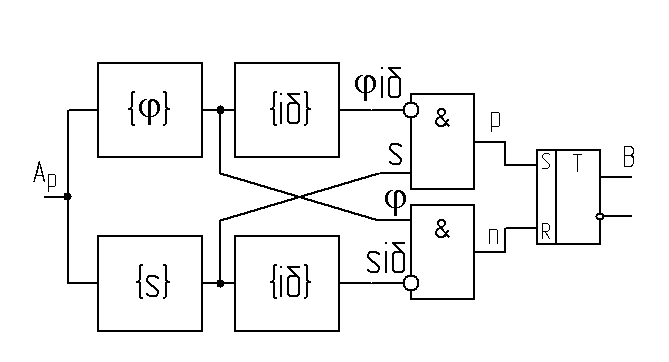

Предлагаемое устройство, предназначено для демодуляции ОФИМ сигнала, представляет собой триггер, управляемый фазой. Схема и временные диаграммы представлены в таблице 1. В ОФИМ изменение фазы сопровождается изменением длительности импульса или паузы. Поэтому задача детектирования фазы сводится к определению длинных импульсов и пауз. Устройство построено на основе процедур логической свёртки (таблица 2). Оператор {φ} определяет начало сигнала, а оператор {s} его окончание. Процедура представляет собой последовательное включение операторов {δ}. Процедурой формируется сигнал длительностью по каждому фронту входного сигнала, a по каждому срезу.

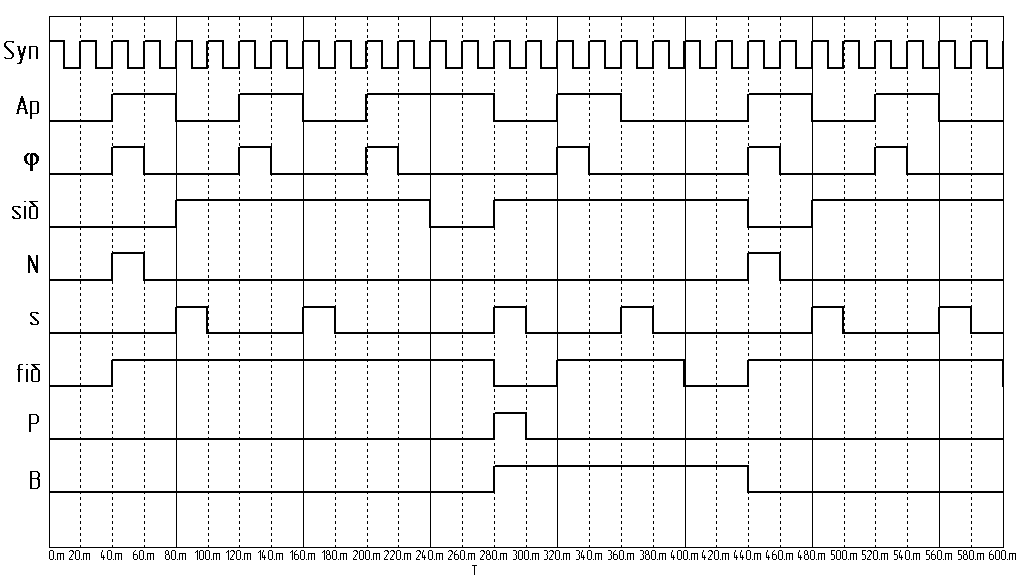

Временные диаграммы, приведенные в таблице 1, поясняют принцип демодуляции. В зависимости от временного положения сигналов и , RS-триггер устанавливается в единичное состояние В=1, а сигналов и —в нулевое состояние В=0. Фазовый детектор устанавливается в нулевое состояние по приходу первого импульса, что устраняет начальную неопределённость фазового сдвига.

Таблица 1
Схема демодулятора		Временная диаграмма		Граф

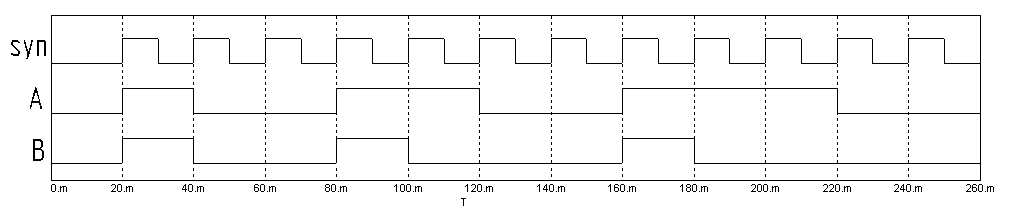

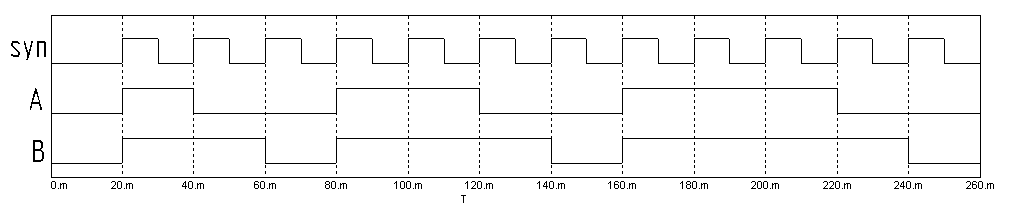

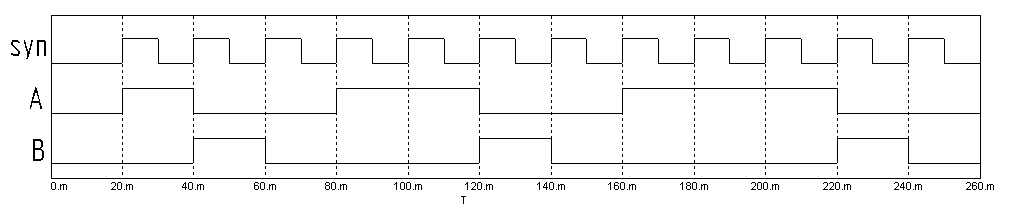

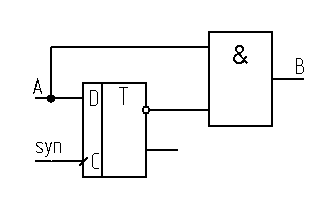

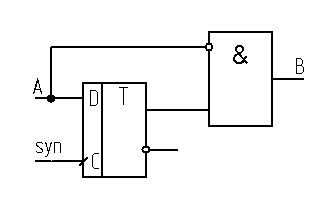

Процедуры логической свёртки Таблица 2.
Оператор	Схема		Временная диаграмма

Рассмотренное устройство может выполнять и другие функции: временного и частотного компаратора, управляемого ФИМ-сигналом триггера, и др.


Список литературы

1. Новиков Л.Г. Операторы, процедуры, и алгоритмы обработки синхронных последовательностей сигналов // Сборник научных трудов М.: МИФИ, 2005. Т.12. С. 57.
