Лабораторная работа №7
«ИССЛЕДОВАНИЕ МЕТОДОВ ИЗМЕРЕНИЯ ФАЗОВОГО СДВИГА».
студент: Мишланов Д. группа: ФП-91
Цель работы: Изучить основные методы измерения фазового сдвига: осциллографический и времяимпульсный. Разобраться в принципах работы цифрового фазометра времяимпульсного типа путем моделирования его работы с использованием электронно-счетного частотомера. Ознакомиться с простым методом оценки характеристики группового времени прохождения четырехполюсника с использованием фазометра и электронно-счетного частотомера. Получить практические навыки выполнения фазовых измерений.
Основные метрологические характеристики фазометра Ф2-16
| Диапазон рабочих частот, МГц | 20Гц – 2МГц |
| Диапазон измерения углов фазового сдвига сигналов в рабочем диапазоне частот, град | 180; 0 - 360; |
| Разрешающая способность индикатора, град | |
| Основная абсолютная погрешность измерения фазового сдвига в диапазоне 5 Гц - 5 МГц, град | = (0,2 + 0,004х) |
| Диапазон входных напряжений на частотах 20 Гц - 2 МГц (без выносных делителей), В | 2 мВ – 2В |
| Входное сопротивление, МОм | 1 МОм |
| Входная емкость, пФ | 30пФ |

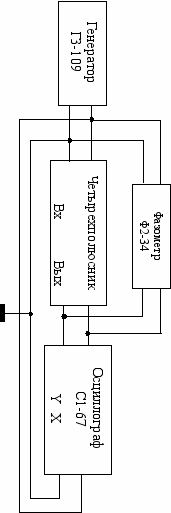

Результат измерения фазового сдвига осциллографическим методом
и с использованием фазометра
| f, кГц | Осциллографический метод | Фазометр | ||||||
| 2Y, дел | 2В, дел | Y/В | 0, град | 0, град | , град | ф , град | ф, град | |
| 0,5 | | | | | | | | |
| 1,0 | | | | | | | | |
| 2,0 | | | | | | | | |
| 5,0 | | | | | | | | |
| 10,0 | | | | | | | | |

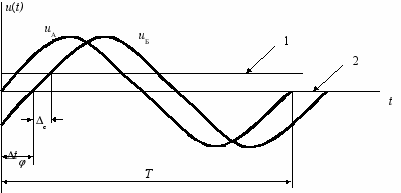

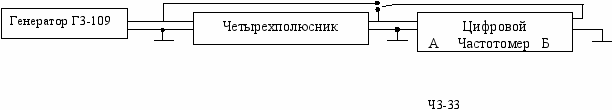

Моделирование цифрового фазометра с помощью частотомера
Метка времени Т0 = мкс
| f, кГц | Эксперимент | Расчет | ||||||
| Т, мс | с, мс | t, мс | t, мс | зап, мс | t, мс | , град | , град | |
| 0,5 | | | | | | | | |
| | ||||||||
| | ||||||||
| | ||||||||
| | ||||||||
| 1,0 | | | | | | | | |
| | ||||||||
| | ||||||||
| | ||||||||
| | ||||||||
| 2,0 | | | | | | | | |
| | ||||||||
| | ||||||||
| | ||||||||
| | ||||||||
| 5,0 | | | | | | | | |
| | ||||||||
| | ||||||||
| | ||||||||
| | ||||||||

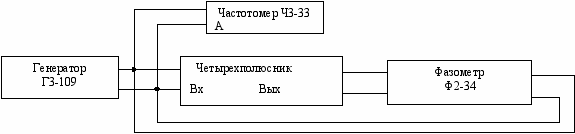

Экспериментальные и расчетные данные измерения
| f0 | f1, кГц | f2, кГц | Δf, Гц | 1, град | 2, град | Δ2, град | T , с |
| 20,000 | | | | | | | |
| | | | | | | | |
| 100,000 | | | | | | | |
