ФГОУ СПО «УФИМСКИЙ

ГОСУДАРСТВЕННЫЙ КОЛЛЕДЖ РАДИОЭЛЕКТРОНИКИ»

ОАО «БАШИНФОРМСВЯЗЬ»


СОВРЕМЕННЫЕ ТЕХНОЛОГИИ, МЕТОДЫ И СРЕДСТВА ТЕЛЕКОММУНИКАЦИЙ


IV студенческая научно – практическая конференция


27февраля 2009год





УФА


Современные технологии, методы и средства телекоммуникаций: Материалы студенческой научно–практической конференции–27 февраля 2009 года–Уфа: Издательство УГКР, 2009.–40с.

В сборник включены статьи и тезисы выступлений участников студенческой научно–практической конференции, посвященной современным технологиям, методам и средствам телекоммуникации.


Ответственный за выпуск Р.А.Ягафарова


© Уфимский государственный колледж радиоэлектроники, 2009


Формирование профессиональных знаний будущих специалистов отрасли связи


Л.Р.Туктарова, к.т.н., зам.директора по УМР,

Н.Г.Набиулина, к.п.н., зав.отделением телекоммуникаций


В Уфимском государственном колледже радиоэлектроники ведется обучение по специальностям «Сети связи и системы коммутаций» и «Многоканальные телекоммуникационные системы». Ежегодно выпускники данных специальностей пополняют ряды сотрудников предприятий отрасти связи города Уфы и Республики Башкортостан.

Современная отрасль связи – это постоянно развивающееся направление, технологии которого ежедневно обновляются и совершенствуются.

От будущих специалистов отрасли связи в наши дни требуются знания новейших технологий и особенностей настройки и обслуживания оборудования. Использование современных средств связи в различных сферах общественной жизни, индустрии и быта неизбежно влечет за собой возникновение проблемы информационной безопасности. В колледже начала осуществляться подготовка по специальности «Информационная безопасность и защита информации» со специализацией «Защищенные телекоммуникационные системы». По данному направлению создана и функционирует учебная лаборатория, оборудование которой отвечает всем современным требованиям.

В Лаборатории цифровых систем передачи и систем абонентского доступа присутствует оборудование, позволяющее обучать студентов следующим технологиям и оборудованию:

– оптические мультиплексоры ОМС-40 (технологии PDH+Ethernet);

– Ethernet коммутаторы Dlink 3526, Dlink 3828;

– мультиплексор абонентского доступа (DSLAM) Nateks Access 16;

– точка доступа WiFi Dlink 2100AP;

– ADSL и VDSL модемы Dlink;

– оптический и медный кросс.

Перечисленное оборудование позволяет выполнять лабораторные работы по следующим дисциплинам:

– цифровые системы передачи;

– многоканальные системы передачи;

– волоконно-оптические системы передачи;

– цифровые системы коммутации;

– сети пакетной коммутации;

– интегральные и оптические сети.

Подготовка будущих связистов ведётся в постоянном сотрудничестве с предприятиями-социальными партнёрами ОАО «Башинформсвязь», МТК «Кристалл», «Уфанет», ГТРК «Башкортостан», оператором сотовой связи «Билайн» и другими. Фирмы, занимающиеся предоставлением услуг связи в городе и республике, принимают активное участие в оснащении и наладке в колледже двух учебных лабораторий связи. Студенты отделения телекоммуникаций проходят производственную практику на предприятиях связи. В настоящее время

планируется проведение практических занятий на базе ООО «Интек» по специальности «Кабельщик-спайщик».

Подобное сотрудничество позволяет формировать у студентов профессиональные знания и практические навыки, которые в дальнейшем помогают им стать высококвалифицированными специалистами и успешными людьми.


Проектирование замены АТСК 50/200 на СЦК «Элком» в с. Старые Шарашли


Идрисов Р.Р., студент УГКР

Ганеева А.Г., Слесарева Н.С. руководители


Важная задача связистов – повышение качества связи, обеспечение доступа населения к современным телекоммуникационным услугам. Решению этой задачи помогает внедрение цифровых систем коммутации на сетях связи. в с. Старые Шарашли действует станция координатного типа АСК 50/200 на 50 номеров, которая заменяется на станцию «Элком» на 80 номеров. Система цифровой коммутации «Элком» разработана с учетом последних достижений науки и техники и производится ЗАО «Русская Телефонная Компания Инжиниринг» (Санкт-Петербург). Она может применяться на ведомственных, сельских и городских телефонных сетях. Система «Элком» построена в виде отдельных модулей, связанных между собой и решающих определенные задачи.

Основные функциональные части системы «Элком»:
  • модуль пространственно – временной коммутации для коммутации цифровых потоков;
  • терминальные модули для организации интерфейса с абонентскими и соединительными линиями и преобразования аналоговых сигналов в цифровые и цифровых в аналоговые;
  • модуль оператора, выполняющий функции наблюдения, техобслуживания и администрирования системы.

Программное обеспечение «Элком» состоит из двух основных частей: ПО для ЭВМ обслуживающего персонала и ПО собственно АТС.

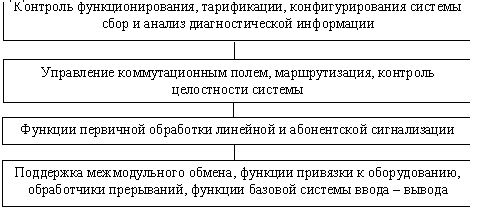

Рисунок 1 – Структура ПО Элком


Программное обеспечение для ЭВМ обслуживающего персонала функционирует в модуле оператора, который выполняет функции отображения текущего состояния модулей «Элком», сбора и хранения тарификационных данных и административного управления работой станции. В базе данных постоянно накапливается поступающая подробная информация обо всех выполненных соединениях, о типе соединения и его инициаторе, встречной стороне, дате, времени, продолжительности разговора, типе соединительной линии. На экране монитора одновременно могут быть открыты несколько окон.

Для электропитания «Элком» используется устройство электропитания УЭПС-60/24-2.2 и аккумуляторные батареи COSLIGHT-6-GFM-50Х.

Проектируемое оборудование АТС «Элком» на 80 номеров будет размещаться в специализированном контейнере связи, соответствующем техническим и противопожарным нормам, оборудованное охранной и пожарной сигнализацией.

Проектирование и организация технического Call-центра

Колотилин А.Н., студент УГКР

Ганеева А.Г., Муратшина А.Н. руководители


Call-центр спроектирован на базе центра технического обслуживания вызовов (ЦОВ) ОАО «Башинформсвязь», который предоставлял справочные услуги и услуги пейджинговой связи. В связи с появлением большого количества операторов сотовой связи, которые начали предоставлять разнообразные услуги, в том числе и службу коротких сообщений SMS было принято решение о построении технического Call-центра. Внедрение технического Call-центра позволит предоставлять широкий спектр дополнительных услуг, в том числе путсорсинг, т.е. предоставление ресурсов технического Call-центра в аренду различным компаниям. Кроме того внедрение технического Call-центра позволит сохранить рабочий штат и эффективно использовать оставшуюся от ЦОВ инфраструктуру.

Технический Call-центр – это совокупность аппаратно-программных средств, информационных и операторских ресурсов, предназначенных для профессиональной обработки вызовов, поступающих от абонентов и заказчиков в организации, которые имеют собственные или используют арендуемые у другой организации ресурсы центра.

Выбрана структура мультимедийного контакт-центра, который может поддерживать стандартные протоколы взаимодействия с различными сетями телекоммуникаций (интернет, ТФОП, цифровая сеть с интеграцией услуг ISDN, интеллектуальная сеть IN, сотовые сети, сети IP-телефонии и др.)

Типовой сценарий работы контакт-центра приведен на рисунке 1.

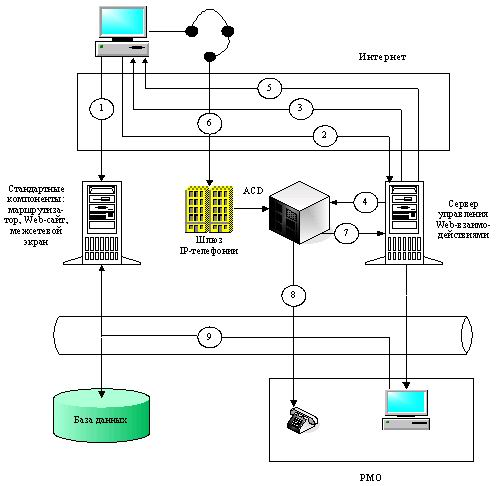

Рисунок 1 - Типовой сценарий работы контакт – центра


  1. Связь с оператором.
  2. URL-адрес посылается на сервер управления web-взаимодействиями.
  3. Запуск специального приложения на ПК пользователя.
  4. Выбор виртуального внутреннего номера для данного вызова.
  5. Выбранный виртуальный номер сообщается клиенту.
  6. Установление IP-телефонного соединения через шлюз IP-телефонии.
  7. Пересылка идентификатора вызова системе распределения вызовов.
  8. Вызов направляется первому свободному оператору, а различные приложения на основании идентификации вызова направляют информацию на ПК оператора.

Выбран контакт-центр фирмы Cisco Systems, который занимает первое место по количеству инсталляций контакт-центров и гарантирует круглосуточную техническую поддержку и гарантирует как по «горячим линиям», так и с выездом к заказчику.

Контакт-центр IP Contact Center (IPCC) фирмы Cisco представляет собой решение для построения интеллектуальных центров по обработке вызовов, базирующихся на архитектуре Cisco AVVID. Основной задачей IPCC является обеспечение обработки клиентских вызовов (как телефонных звонков, так и обращений через web или по электронной почте) в соответствии с заданными бизнес-правилами оптимальным образом как с точки зрения технических средств общения, так и с точки зрения представляемой клиенту информации.

Внедрение такого Call-центра позволяет качественно обслуживать клиентов; формировать бизнес-политику предприятия и гибко реагировать на изменения конъюнктуры рынка, используя данные статистических отчетов. Работа Call-центра осуществляется в круглосуточном режиме работы.


Замена АТС «Квант» на СЦК «Элком» и ИСС Magelan в п. Приютово Белебеевского района


Перин А.П. студент УГКР

Слесарева Н.С., Ганеева А.Г. руководители


Современное состояние обеспечения сельского населения услугами телефонной связи в России таково, что основная его масса живет в условиях ограниченного информационного поля. При выборе принципов развития сельской телефонной связи (СТС) необходимо максимально использовать опыт цифровизации городских телефонных сетей (ГТС). Решение вопроса цифровизации СТС за операторами связи, которые должны активизировать внедрение таких дополнительных услуг связи как ФАКС, телевидение, телемедицина, использование ПК и интернет и т.д.

АТС «Квант» морально и физически устарела, и не удовлетворяется спрос на услуги связи. Вместо нее будет установлена цифровая АТС «Элком» и МСС Magelan. На рисунке 1 представлена обобщенная структура цифровой АТС «Элком».





Рисунок 1 – Структура ЦАТС Элком


Применена распределенная система построения станции, т.е. организованы выносы отдельных терминальных модулей. Схема сети с организацией выносов представлена на рисунке 2.

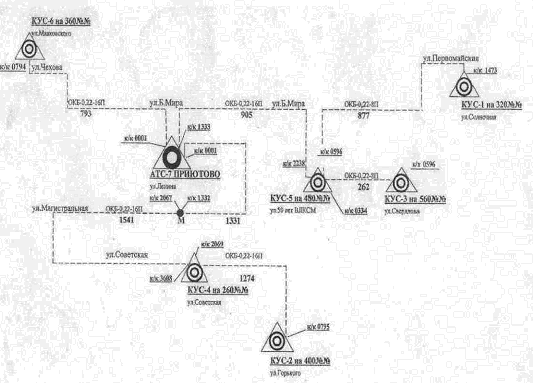

На схеме КУС 1  КУС 6 – выносы по ВОЛС.

Организация гибридной АТС предполагает коммутационную емкость на базе СЦК Элком и терминальные модули на базе компонентов МСС Magelan. (Рис. 3)

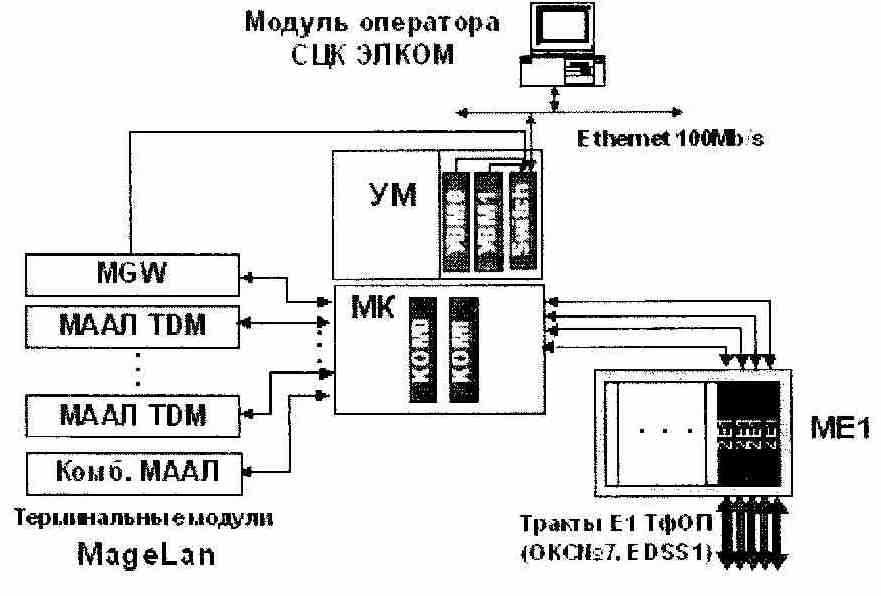

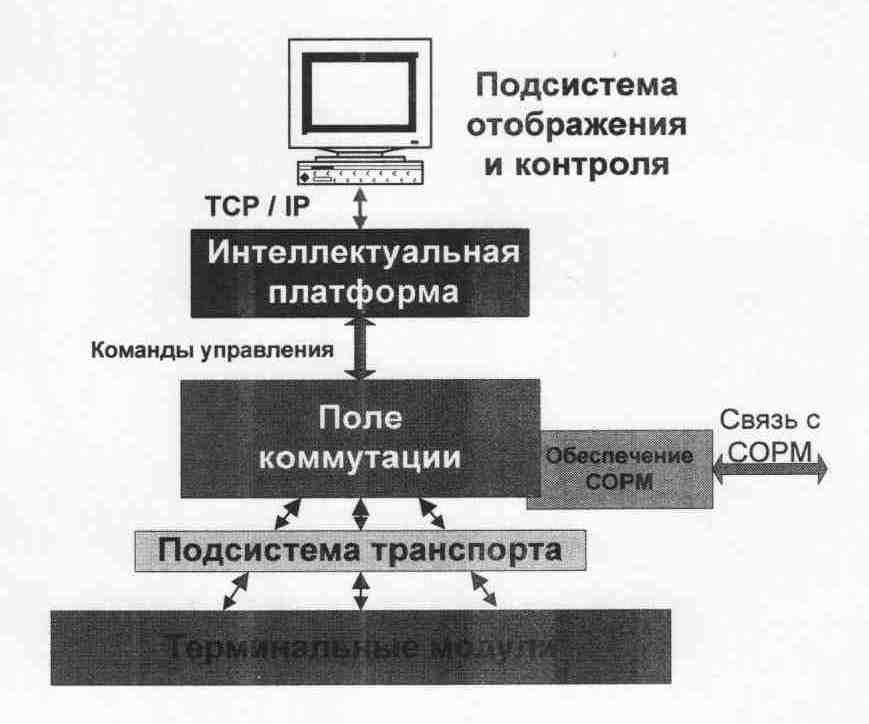

Рисунок 3 – МСС Magelan


На базе кросс – платы ИКВ.08.01.900-01 реализуются следующие виды терминальных модулей:
  • Модуль аналоговых абонентских линий (МААЛ TDM)
  • МААЛ TDM с платами ADSL
  • Комбинированный МААЛ
  • Транспортный шлюз (MGW)

Терминальные модули нового поколения подключаются к модулю коммутации аналогично «Элком». В дальнейшем при переходе к «чистым» IP-сетям, эти модули после замены программного обеспечения смогут работать как самостоятельные устройства, управляемые внешним гибким коммутатором (SoltSwitch).

На рисунке 4 показано подключение плат ADSL через встроенный коммутатор Switch.

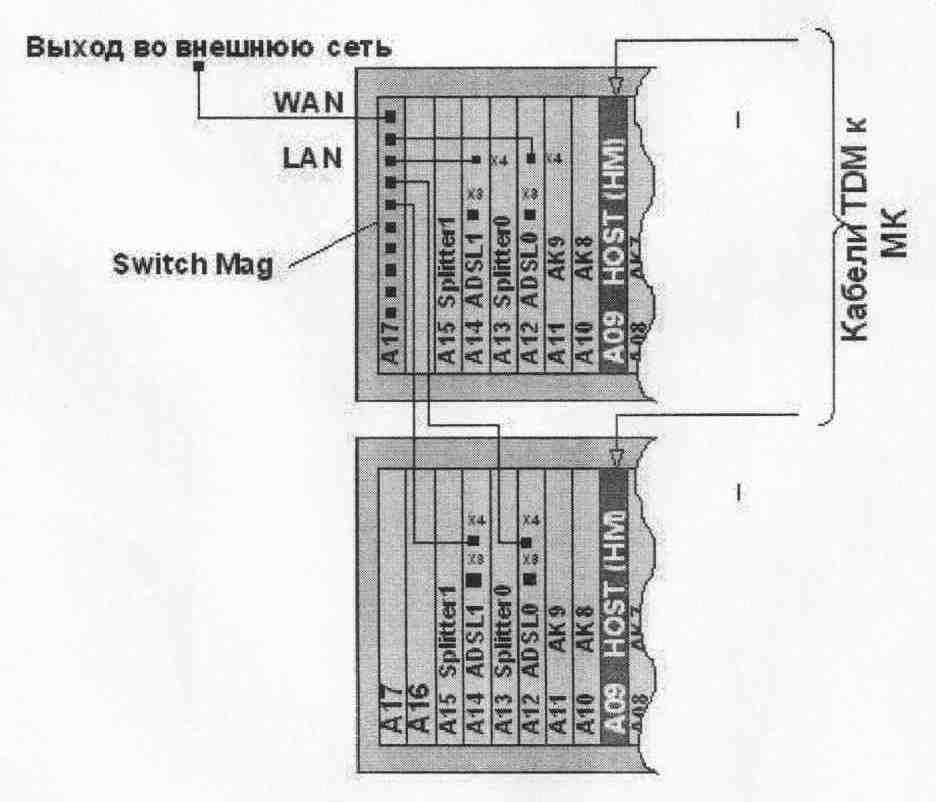

Рисунок 4 - Подключение плат ADSL через встроенный коммутатор Switch


Результатом применения выбранного оборудования является увеличение количества новых видов услуг, предоставляемых абонентам: мультимедиа, IP-телефония, быстрый доступ в Интернет, электронный бизнес, передача голоса и т.д.


Модернизация РРЛ Белорецк-Инзер


Коробейников А.В., студент УГКР

Слесарева Н.С. Шахмаева Ф.И.руководители


Радиорелейные линии (РРЛ) заняли прочное место на сетях связи. Они широко используются для передачи сигналов многоканальной телефонии, телевидения, звукового вещания, телеграфа, фототелеграфа и т.д. Одним из основных современных видов связи являются РРЛ прямой видимости. Все виды сообщения передаются РРЛ на большие расстояния с высоким качеством и большой емкости системы организованы два дополнительных ствола на существующей РРЛ Белорецк – Инзер на базе аппаратуры КУРС-4М.

Оборудование приёмопередающее КУРС-4М предназначено для образования четырех широкополосных радиорелейных линий при одновременной передаче в одном стволе до 1920 телефонных каналов телевидения совместно с четырьмя каналами звукового вещания.

Оборудование КУРС-4М включает в себя стойку передатчиков, содержащую четыре передатчика вместе с системой разделительных фильтров и стойку с четырьмя приемниками вместе с системой разделительных фильтров, одного направления связи, составляющие один пролет РРЛ, расположенных на соседних станциях.

В г.Белорецк и Инзер установлена оконечная станция (ОРС), в с. В.Авзян-Узловая станция (УРС). Структурные схемы представлены на рисунках 1 и 2.

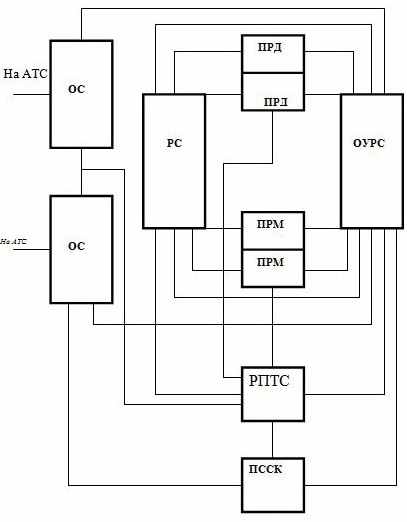

Рисунок 1 – Функциональная схема ОРС




Рисунок 2 –Функциональная схема УРС

где ОС – оконечные стойки;

РС – стойка резервирования стволов;

ОУРС – стойка обслуживания узловой станции ;

ПССК – пульт служебной связи и контроля;

РПТС – стойка распределительная постоянного тока;

ПРМ – приемник;

ПРД – передатчик.

Выполнены расчёты диаграмму уровней на интервалах с использованием программы на языке Бейсик, а также проверочный расчёт устойчивости сигнала на трассе РРЛ.

Экономический расчёт показал, что затраты на организацию дополнительных стволов РРЛ оправдывают себя. Срок окупаемости проекта 3 года.


Модернизация телефонной сети г. Лобня

Сигачев С.В. студент УГКР

Ганеева А.Г., Слесарева Н.С, руководители


Увеличение объема передаваемой информации и появление ее новых видов требуют повышения технического уровня средств электросвязи путем внедрения новейших достижений науки и техники. С каждым годом требования к существующим телефонным сетям повышаются. Сеть телекоммуникаций представляет собой сложный комплекс устройств, обеспечивающих передачу и распределение между потребителями различных видов информации: телефонных переговоров, телеграмм, передачу данных, передачу программ радио и телевидения. Для улучшения качества обслуживания абонентов нужна замена морально и физически устаревшего коммутационного оборудования.

В г. Лобня сеть построена на телефонных станциях координатных и декадно-шаговых. Актуально введение в строй новой АТС типа АХЕ-10 с организацией выносов. Система АХЕ-10 фирмы ERICSSON (Швеция) – это мощная и гибкая цифровая коммутационная система для сетей связи общего пользования. Ее модульность и прозрачность ее аппаратного и программного обеспечения позволяет АХЕ-10 приспосабливаться к любой окружающей среде.

На рисунке 1 представлена структурная схема проектируемой ГТС.





Рисунок 1 - Структура АХЕ-10

Оп ТС – опорная телефонная станция, из которой организуются 7 выносов – ВАМ-3, ВАМ-4, ВАМ-5, ВАМ-6, ВАМ-74, ВАМ-76, ВАМ 73-75-77. нумерация на сети остается прежней.


Структура АХЕ представлена на рисунке 2.




Рисунок 2- Структурная схема городской телефонной сети г. Лобня


АХЕ-10 состоит из двух основных частей: коммутационного оборудования для коммутации вызовов (АРТ) и вычислительной машины для управления коммутационным оборудованием (APZ) и имеет иерархическую структуру. На станции предусмотрено два типа процессоров для управления системой: центральный процессор СР и большое количество региональных процессоров RP, которые обслуживаются своим программным обеспечением.

Экономические расчеты показали, что затраты на внедрение цифровой АТС типа АХЕ-10 окупятся через 1,2 года.

Проектирование центрального узла тактовой синхронизации ОАО «Башинформсвязь».


Мусина Г.А., студентка УГКР

Ганеева А.Г., Слесарева Н.С. руководители


Рассмотрена модернизация сети тактовой синхронизации ОАО «Башинформсвязь». Цель модернизации – повышение качества предоставляемых услуг связи, предоставление сигнала синхронизации на коммерческой основе операторам связи, работающим на рынке услуг связи Республики Башкортостан, т.е. увеличение доходов ОАО «Башинформсвязь».

На сетях связи вводятся в эксплуатацию линии связи большой протяженности, оснащенные мощными цифровыми системами передачи, относящиеся к синхронной цифровой иерархии СЦИ (SDH). Системы СЦИ широко используются как системы передачи информации между междугородными и городскими цифровыми коммутационными станциями. В образованной таким образом разветвленной цифровой сети системы передачи и системы коммутации функционируют совместно. Именно интеграция системы передачи и коммутации вызывает принципиальную необходимость тактовой сетевой синхронизации.

Быстрый рост рынка телекоммуникационных услуг делает весьма актуальным создание сети тактовой синхронизации (ТСС) операторов связи. Наиболее рационален в настоящее время вариант присоединения цифровых сетей операторов к существующей базовой сети ТСС ОАО «Ростелеком».

Базовая сеть ТСС реализована на основе последних поколений высокоточного и высоконадежного генераторного оборудования. Базовая сеть ТСС охватывает практически всю территорию России, разбитую на 5 регионов синхронизации. В центральном регионе установлены 2 первичных эталонных генератора (ПЭГ), в остальных четырех регионах имеется по одному ПЭГ. Базовой определена сеть Тактовой Сетевой Синхронизации ОАО «Ростелеком», схема которой разработана ОАО «Гипросвязь» (г. Москва).

На цифровых сетях связи применяется принудительный способ синхронизации «ведущий - ведомый», когда на сети имеется главный задающий генератор (ПЭГ) обеспечивающий сигналами все другие задающие генераторы непосредственно или с помощью других задающих генераторов.

Республика Башкортостан относится к Самарскому региону, где установлен ПЭГ. От этого генератора синхронизируются все входящие в цифровую сеть узлы и станции которые расположены на территории данного региона.

В результате проектирования создана сеть ТСС.




Рисунок 1 – Подключение сети ОАО «Башинформсвязь к базовой сети синхронизации»

Схема ТСС построена таким образом, что основной сигнал синхронизации на все оборудование цифровой сети подается от ВЗГ и цепь подачи сигнала синхронизации на ВЗГ получает основной сигнал непосредственно от сети ТС ОАО «Ростелеком».

Таким образом, сеть ТСС ОАО «Башинформсвязь» получает эталонный сигнал от сети ТСС ОАО «Ростелеком» и для надежного распределения синхросигналов по сети укомплектована ВЗГ, с которого основной сигнал синхронизации поступает на всё оборудование, нуждающееся в синхронизации. ВЗГ установлен на АМТС г. Уфа.

В соответствии с Рекомендациями международных стандартов сигналом синхронизации называется сигнал частотой 2048 кГц. Мультиплексоры, образующие сеть СЦИ ОАО «Башинформсвязь» - Marconi Flex Plex MS1/4. Приемник сигнала сигнализации телефонная станция АМТС типа AXE-10.


Проектирование радиодоступа по технологии DECT в ведомственной сети ООО «Газпром»


Хайрутдинов Р.Г. студент УГКР

Слесарева Н.С., Ганеева А.Г. руководители


В последние годы на рынке систем доступа возникла тенденция к переходу на оборудование, в работе которого используются радиотехнологии. Это происходит из-за недостатков и ограниченных возможностей систем проводного доступа, что служит поводом к появлению беспроводных систем, отвечающих современным требованиям компаний – операторов. Рассмотрена модернизация существующей системы связи между компрессорной станцией и поселком газовиков в с. Павловка, которая построена на основе морально устаревшего комплекса РАДАН – ИКМ-15. в качестве альтернативы была выбрана система на основе радиотехнологии DECT. Типовая архитектура DECT-системы приведена на рис. 1.

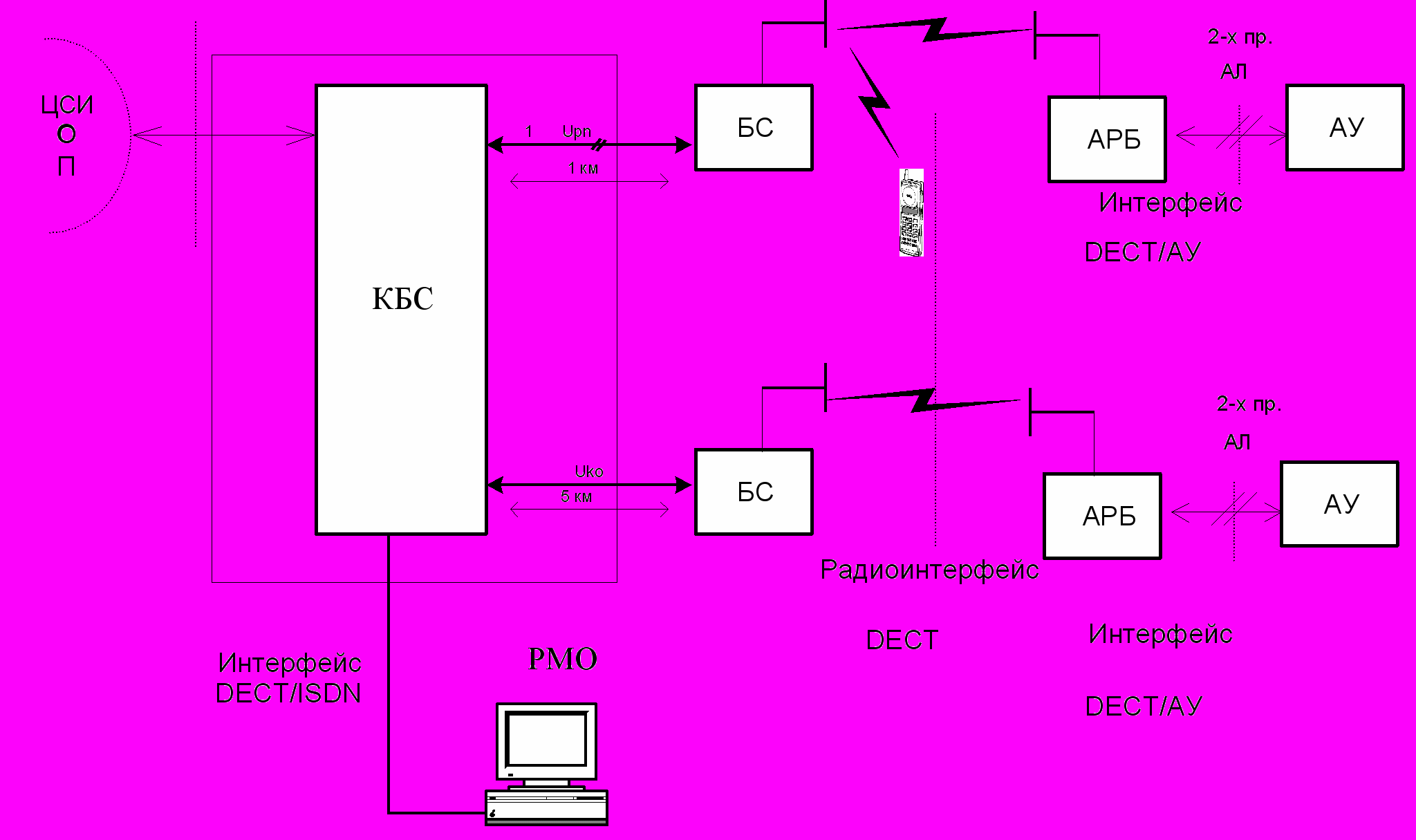

Рисунок 1-Типовая архитектура простейшей DECT-системы

Контроллер предназначен для сопряжения системы DECT с внешними сетями (городская и/или учрежденческая АТС).

Базовые станции БС обеспечивают требуемое радиопокрытие и представляет собой приемопередатчик, обеспечивающий одновременную работу по 4-12 каналам.

Радиоинтерфейс DECT основывается на методе радиодоступа с использованием нескольких несущих, принципа множественного доступа с временным разделением каналов. Структурная схема системы «Миником - DECT» представлена на рис. 2.




Рисунок 4 - Структура системы.

Контроллер базовой станции КБС управляет всей системой. Такую стандартную конфигурацию можно адаптировать с учетом местных условий и требований оператора. В АРБ хранятся коды систем, к которым н прописан и которые являются уникальными. В КБС хранятся коды абонентских радиоблоков, которые также являются уникальными.
