Замена АТСК Демского района на цифровую

Шамгареев А.М., студент УГКР

Слесарева Н.С., Ганеева А.Г. руководители

Средства связи являются определяющим фактором экономического развития страны. Для повышения качества связи, расширения числа услуг связи, аналоговые телефонные станции заменяются цифровыми.

Согласно плану телефонизации г. Уфы заменяется координатная АТС-21 на цифровую СС08. СС08- цифровая коммутационная система большой емкости с программным управлением. Каждый коммутатор СС08 требует по одному модулю FAM, BAM и СМ, которые являются необходимыми модулями для конфигурации станции большой емкости. Общая конфигурация СС08 представлена на рисунке 1.

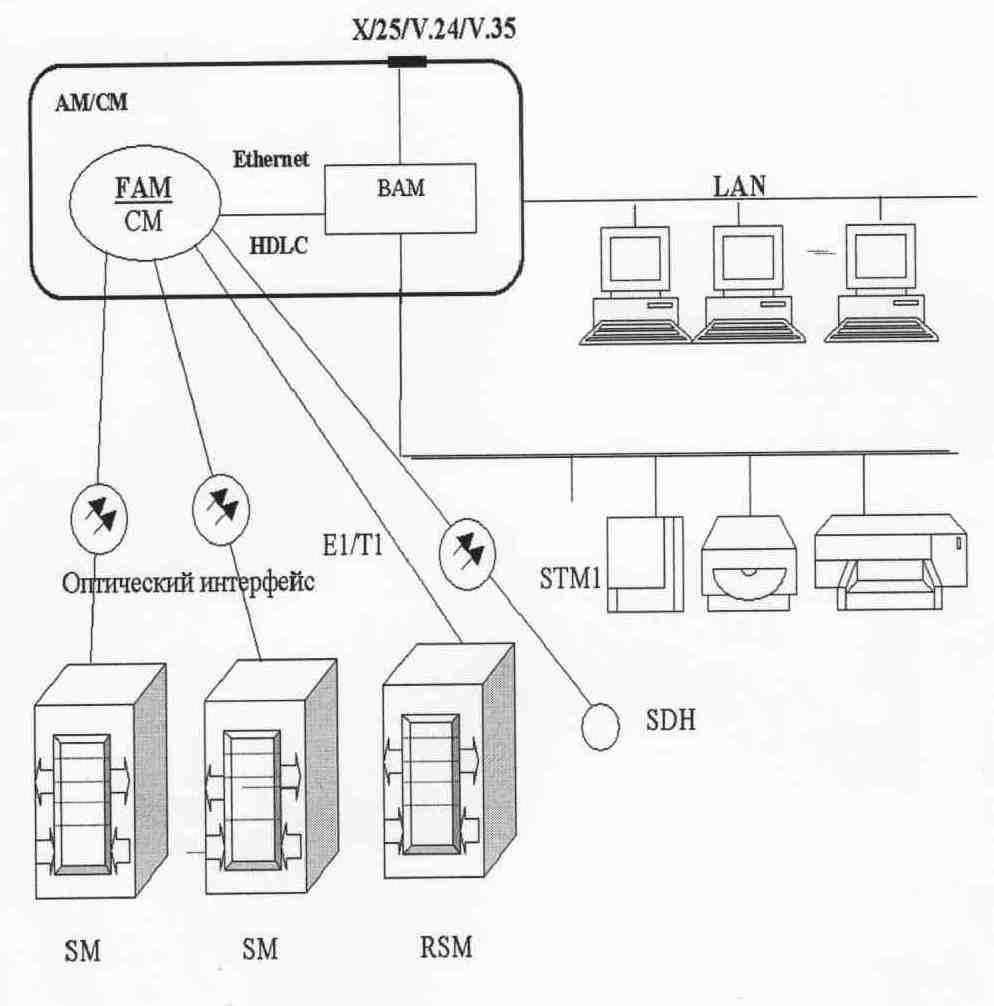

Рисунок 1 - Общая конфигурация СС08

АМ/СМ осуществляет функцию межмодульной коммутации и функцию управления всей системой. Коммутационный модуль SM обеспечивает услуги и функции, доступные в СС08. АМ/СМ служит мостом между коммутационными модулями, обеспечивая связь речевых и сигнальных каналов. Т.е. система имеет распределенную иерархическую структуру. АМ/СМ состоит из центрального и сигнального коммутационных полей. FAM/SM осуществляет основные функции системного управления, коммутацию, маршрутизацию, управление ресурсами сети, хранение и резервирование данных и обеспечивает два вида интерфейсов для связи с коммутационными модулями SM. ВАМ осуществляет соединение коммутационной системы с открытой системой управления и техобслуживания в режиме «клиент-сервер».

Терминал оператора системы управления СС08 представляет собой локальную вычислительную сеть (LAN) на основе IBM-PC компьютеров класса Pentium, подключенных к вспомогательному административную модулю ВАМ по коаксиальному кабелю. За счет применения архитектуры «Клиент-сервер» ВАМ обеспечивает для системы СС08 полностью открытые интерфейсы, благодаря которым возможно расширение системы, параллельная работа с несколькими процессами и удовлетворение требований многоточечного технического обслуживания. Вспомогательный административный модуль ВАМ имеет приводы для сохранения информации на гибком магнитном диске и магнитооптическом диске большой емкости. Модуль ВАМ имеет разъем для подключения монитора и клавиатуры и работает в сетевом режиме «клиент-сервер».

В экономической части доказана целесообразность замены станции АТСК на СС08 в Демском районе г.Уфы.

Проектирование ВОЛС Уфа-Белорецк для ОАО Уфанет

Просвиркин Н. Г., студент УГКР

Ганеева А.Г., Слесарева Н.С., руководители

Спроектирована сеть передачи данных для предоставления и отработки типового подхода предоставления услуг на основе IP- технологий на примере направления Уфа-Белорецк.

В процессе проектирования было выбрано оборудование, линия связи и архитектура построения сети.

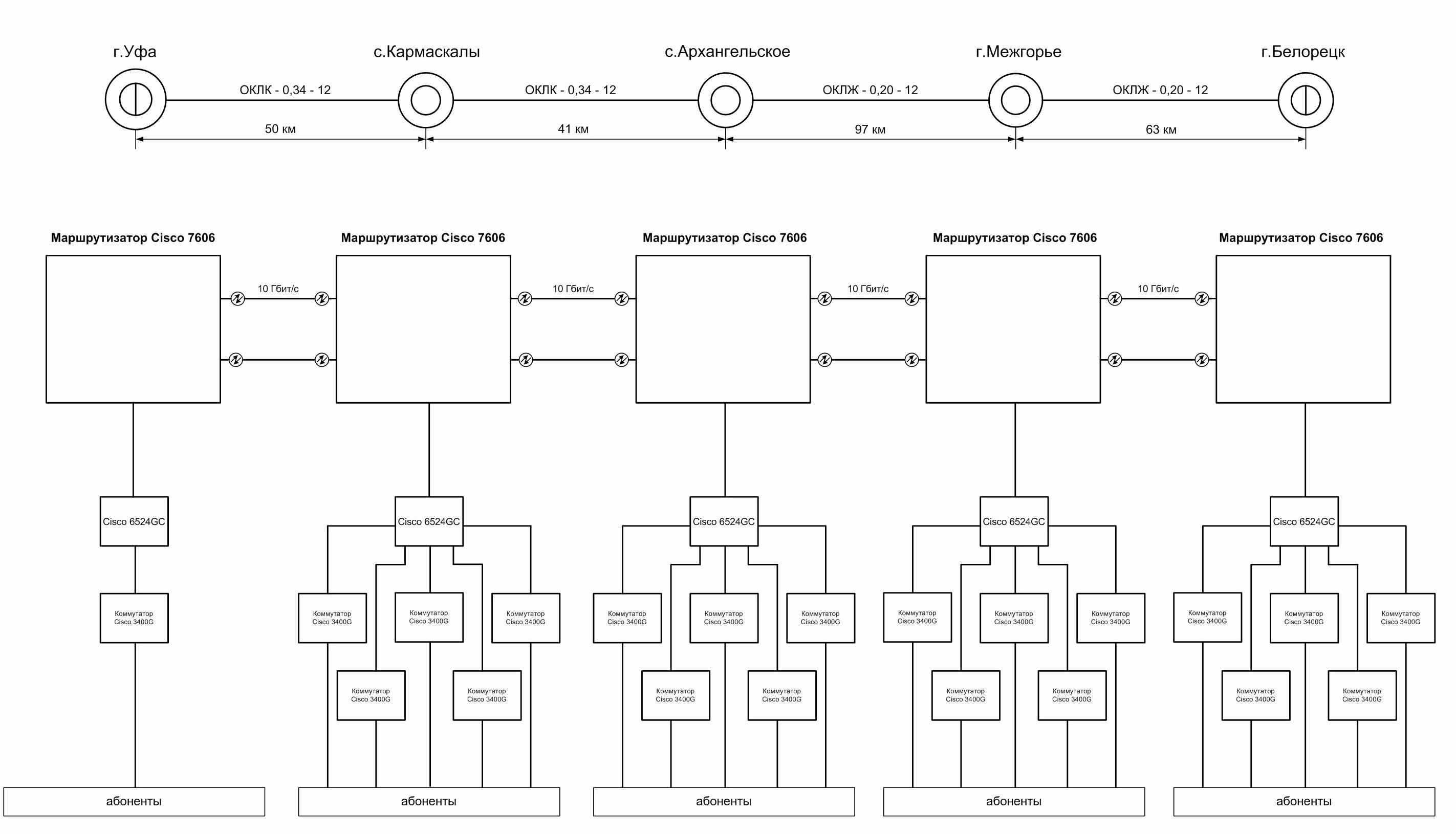

На рисунке 1 представлена структурная схема организации связи Уфа-Белорецк протяженностью 251 км

Рисунок 1 – Структурная схема организации связи Уфа-Белорецк.

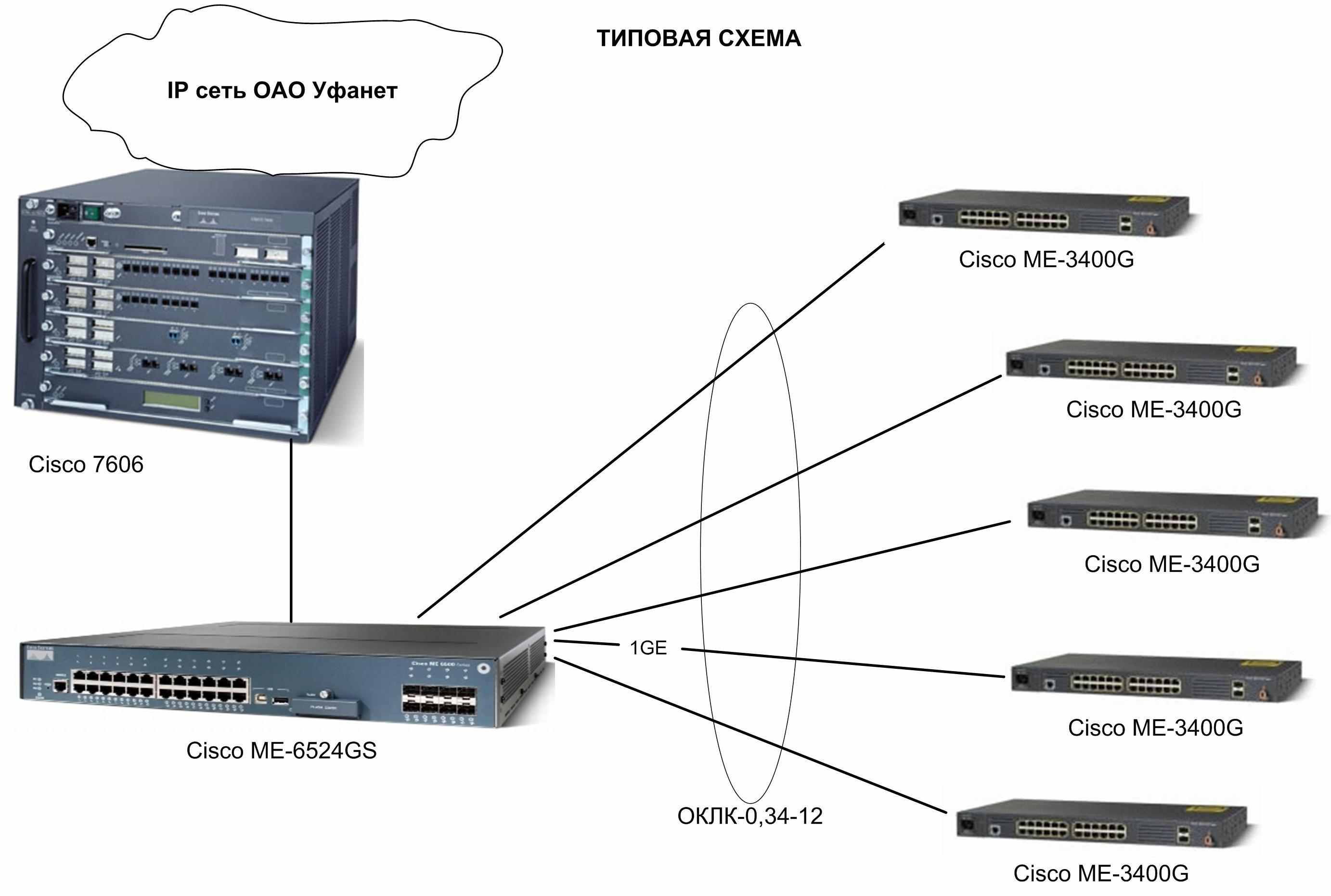

В качестве сетевого оборудования выбрано оборудования фирма CISCO, которое призвано «мировым лидером в области сетевых технологий, предназначенных для сети Интернет». Оборудование фирмы CISCO зарекомендовало себя как надежная в эксплуатации, гибкая в изменении конфигурации, богатая функциональными возможностями комплектация. В качестве магистрального маршрутизатора использован маршрутизатор CISCO 7606. Он позволяет организовать высокоскоростное соединение по IP-протоколу, со скоростью 10 Гбит/с.

Для подачи сигнала в населенные пункты с магистрального маршрутизатора использован оптический коммутатор CISCO 6524, который служит для разветвления сигнала по ВОЛС до городских объектов (жилые дома, производственные помещения). В городских объектах устанавливают коммутаторы CISCO 3400G, имеющие 24 Ethernet порта, с которых сигнал по витой паре доходит непосредственно до оборудования абонента.

Для размещения оборудования в населенных пунктах устанавливаются стандартные контейнеры.

Проектирование участка сети ОАО «ССБ» по стандарту CDMA 2000 1Х-450 с использованием технологии EV-DO

Гизатуллин Р., студент УГКР

Леонтьев А.А. руководитель

Сотовая связь – одна из наиболее динамично развивающихся отраслей современного общества. Этому способствует постоянное увеличение спроса на услуги подвижной связи, достижения научно – технического прогресса в области средств связи.

В дипломном проекте были рассмотрены следующие основные вопросы:

– постановка задач проектирования;

– характеристика существующей сети связи;

– выбор транспортного оборудования PDH;

– организация линейных сооружений;

– схема прокладки оптического кабеля;

– организация электропитания и заземления;

– экономическое обоснование.

Целью данного дипломного проекта является организация предоставления услуг беспроводного доступа по технологии CDMA 2000 1Х-450 с использованием технологии EV-DO. Технология EV-DO представляет собой надстройку над уже существующими сетями CDMA 2000 1Х, которая позволяет существенно повысить скорость передачи данных в них.

ОАО «ССБ» является региональным оператором сотовой связи, предоставляет абонентам, как традиционную телефонную связь, так и передачу данных на различных скоростях по всей Республике Башкортостан.

Предоставление услуг сотовой связи осуществляется на основе оборудования компаний Ericsson и Huawei. Основными элементами системы являются: центр мобильной коммутации, контроллер базовых станций, подсистема управления.

Подключение базовых станций к контроллеру осуществляется как с помощью радиорелейных линий связи, так и с помощью оптоволоконных линий.

Коммутация разговоров мобильных абонентов и стык с операторами Зоновой и междугородной связи осуществляется при помощи TDM коммутатора фирмы Ericsson.

Согласно расчетам получено, что необходимо установить 1 базовую станцию. Для организации высокоскоростного доступа к сети Интернет и предоставления услуг телефонии планируется на каждый сектор БС выделить по 3 потока Е1 (1 поток для предоставления услуг телефонии и 2 потока для предоставления высокоскоростного доступа в Интернет). Базовая станция оборудована 4 секторами, соответственно суммарно необходимое число потоков Е1 составляет 12, но с учетом будущего развития сети транспортное оптическое оборудование выбрано с возможностью передачи до 16 потоков Е1. Рассмотрев 3 модели оптических мультиплексоров, был выбран мультиплексор ПолиКом-300U, т.к. производство и сервисный центр находятся в г.Уфе.

При проектировании участка сети было учтено, что организация оптической линии до аппаратной ОАО «ССБ» будет осуществляться с использованием арендованных оптических волокон ОАО «Уфанет». Подключение к арендному волокну будет осуществляться от узла связи «Уфанет» по адресу улица Центральная 6/1, базовая станция по проекту будет размещена по адресу улица Островского 18. Чтобы обеспечить связь между базовой станцией и с узлом связи, необходимо спроектировать оптическую линию.

Прокладка оптического кабеля будет производиться воздушным способом, т.к. этот способ экономически выгоден, а по срокам строительства превосходит прокладку кабеля в канализации.

В качестве источника резервного электропитания был выбран MNS48/2000-8 GFE. Все оборудование заземляется шиной по периметру помещения, затем медным кабелем сечением не меньше 25 мм² заземляется на главную заземляющую шину здания.

Было произведено технико-экономическое обоснование проекта, результаты которого показали, что окупаемость проекта составит 1,5 года.

Спроектированная сеть позволит предоставлять каждому абоненту высококоростной мобильный доступ в интернет с широким спектром услуг, в том числе просмотр TV в режиме реального времени.

Замена АТСК 100/2000 на СЦК Элком в пгг Чишмы Чишминского района РБ

Абзалетдинов Н.Н., студент УГКР

Слесарева Н.С., Ганеева А.Г. руководители

Организация и модернизация местных телефонных сетей связи общего пользования призваны сегодня приоритетными направлениями развития отрасли. Дальнейшее развитие местных сетей будет идти не только по пути увеличения номерной емкости, но и по пути реконструкции устаревших АТС и линейных сооружений.

Телефонная сеть Чишминского района построена по радиально – узловому принципу с центральной станцией в поселке Чишмы. В поселке установлена телефонная станция АТСК 100/2000 емкостью 2700 номеров и ЭАТС «Сигма - СПб» н 1000 номеров. Эта аппаратура морально и физически устарела, кроме того нет возможности предоставления широкого спектра услуг населению. Проектируется установить в пос. Чишмы станцию цифровую «Элком».

Система цифровой коммутации (СЦК) «Элком» может применяться на ведомственных, выделенных, сельских и городских телефонных сетях.

Оборудование СЦК «Элком» выполнено по принципу: плата – кассета – статив – стативный ряд. Печатные платы устанавливаются в стандартные 19-дюймовые кассеты, где объединяются в единый модуль с помощью кросс – плат. Типовая конструкция модуля представлена на рисунке 1.

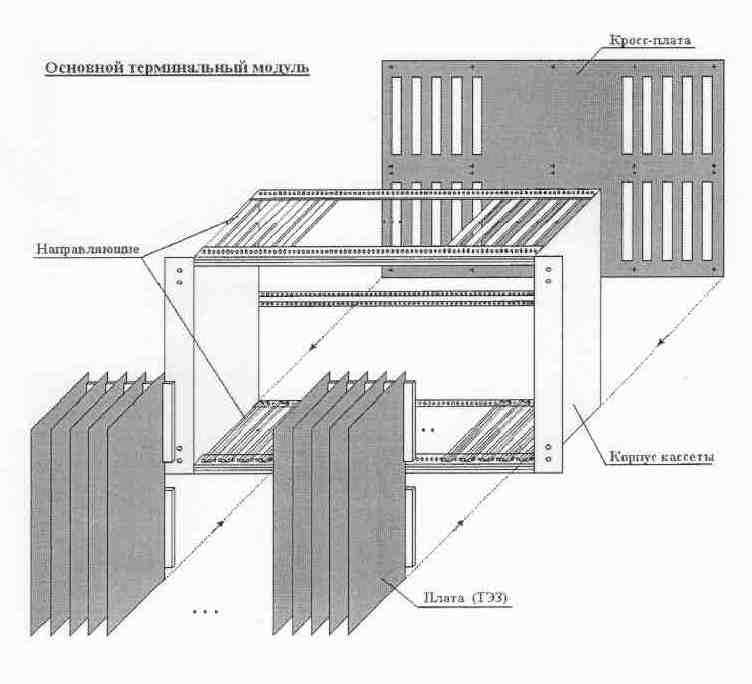

Рисунок 1- Типовая конструкция модуля

Программное обеспечение (ПО) СЦК «Элком» имеет модульную архитектуру, в которой отдельные программные модули независимы друг от друга и используют единую базу данных. Открытость архитектуры программного обеспечения позволяет внедрять новые функции и протоколы, активно использовать технологию клиент – сервер, а также быстро адаптироваться к меняющемуся рынку аппаратных средств.

Внедрение СЦК «Элком» позволяет увеличивать номерную емкость, обеспечивать абонентом широкополосным спектром услуг. Срок окупаемости 2,5 года.

“ Проектирование беспроводной сети передачи данных WiMAX в Советском районе города Уфы”

Загитов Б., студент УГКР

Леонтьев А.А. руководитель

В наше время основополагающей частью жизни общества является связь, что доказывает постоянный рост нагрузок на существующих сетях, их расширение и появление новых сетей. Рост потребностей в различных мультимедийных сервисах и услугах ставит вопрос не только о возможности своевременного предоставления этих услуг, но и о мобильности самого абонента.

WiMAX может предоставить своим абонентам мобильность. WiMAX имеет преимущества даже перед новыми сотовыми сетями 3 поколения 3G в зоне покрытия и скорости доступа. WiMAX подходит для решения следующих задач:

Обеспечения беспроводного широкополосного доступа как альтернативы выделенным линиям и технологии DSL.
Предоставления высокоскоростных сервисов передачи данных и телекоммуникационных услуг.
Создания точек доступа, не привязанных к географическому положению.

WiMAX позволяет осуществлять доступ в Интернет на высоких скоростях, с гораздо большей пропускной способностью и покрытием, чем у Wi-Fi сетей. Это позволяет использовать технологию в качестве «магистральных каналов», продолжением которых выступают традиционные DSL- и выделенные линии, а так же локальные сети. В результате подобный подход позволяет создавать масштабируемые высокоскоростные сети масштабов целых городов.

В процессе проектирования была выбрана базовая станция WiMIC 3500

Зона покрытия выбранного оборудования по LOS 40 км, скорость на 1 сектор 37,67 Мбит/с, до 200 подключений на сектор. Эта базовая станция предназначена для подключения локальных сетей, отдельных компьютеров и различных мобильных устройств к сети передачи данных по радиоканалу в диапазонах частот 3400–3550 МГц по стандарту 802.16-2004.

Так как связь БС с внешней IP сетью происходит по оптическому кабелю коммутация пришедшего по оптическому волокну сигнала в формат 10/100 Base T будем использовать коммутатор D-link DES 3528, а для организации оптической линии будем использовать трансиверы DEM-310GT. Модуль инсталлируется в слот MiniGBIC коммутатора D-link. Он обеспечивает необходимое усиление сигнала для передачи и приему данных при подключении порта к оптическому кабелю.

Был выбран оптический кабель ОКМП-10А-02-0,22-16 (оптический кабель многомодульный самонесущий подвесной), несущий элемент стальной трос, до 7 Нт, расчеты по параметрам оптической линии показали что можно будет использовать кабель длиной до 23 км.

Так же были проведены расчеты по электропитанию оборудования и были выбраны устройства электропитания связи УЭПС-3к, и аккумуляторные батареи Sonnenschein A400 180Ач.

Для распределения волокон кабеля на оборудовании будет использоваться оптический кросс КРС-32 на 32 FC порта.

По расчетам территориального планирования для максимально рационального покрытия необходимо установить 5 базовых станций, которые будут располагаться по следующим адресам:

ул. Проспек Октября, 33/1 (высота здания 48 м);
ул. 8 Марта, 19 (высота здания 45 м);
ул. Революционная, 163 (высота здания 48 м);
ул. Ленина, 83 (высота здания 45 м);
ул. Губайдуллина, 25/2 (высота здания 36 м).

Зона покрытия каждой станции разделена на 6 секторов, каждый из которых имеет свою несущую частоту. В зонах пересечения не должно возникать перекрытия по частоте.

Соединения БС с внешней IP сетью будет проходить по оптическим кабелям, то был выбран способ прокладки этого кабеля по крышам домов и опорам освещения, так как данный вид прокладки обойдется дешевле. Так же на нескольких участках ветви прокладки кабеля до БС-2,4,5 будут установлены оптические муфты Муфта МОГу-М-О1-IV в целях экономии кабеля. Кабель будет использоваться 16 волоконный но использоваться будут всего 2 волокна. Остальные волокна для расширения сети, либо можно сдавать их в аренду. Общая протяженность линейных сооружений составит 10км, 450 метров из которых будет подвешены на опорах освещения.

По расчетам экономической части срок окупаемости данного проекта составит 1,5 года.

Разработка схемы прослушивающего устройства на ИК-лучах

Мухамадеев И., студент УГКР

Леонтьев А.А., Слесарева Н.С., Королькова Г.М. руководители

Развитие и использование достижений современной электроники привело к появлению новых радиоэлементов и устройств на их основе с новыми (часто уникальными) параметрами и потребительскими свойствами. Широкое внедрение данных элементов и устройств, особенно в быт, привело к коренному преобразованию условий жизни.

Радиопередатчик как средство связи расширяет возможности не только наши и наших друзей, коллег, партнеров. А у ряда пользователей изделиями современной микроэлектроники некоторые цели и методы их достижения могут быть не только честные и благородные.

И ущерб от всего этого может быть не только нравственный, но и экономический.

Информация приобретает ценность и становится товаром. И как товар ее производят, хранят, продают. И как товар ее похищают, копируют, перепродают, без разрешения исконного собственника нарушая его права и нанося ему экономический ущерб.

Однако цель заключается не в стимулировании "энтузиастов" промышленного - электронного шпионажа или разведки. Цель - иллюстрации возможностей современной микроэлектроники, достижения которой могут быть использованы для разных целей.

Часто при конструировании устройств несанкционированного доступа к конфиденциальной информации в качестве основы используются стандартные средства связи. Иногда эти средства используются даже без значительных переделок

Лазеры же, использующие бесконтактные принципы съема информации, - сложны и дороги. Но и здесь, оказывается, имеется альтернатива. Инфракрасные свето- и фотодиоды!

Если направить на стекло ИК-поток, то большая его часть пройдет через стекло внутрь, однако будет и отражение. При этом отраженный поток окажется промодулированным речевой информацией. Для того чтобы оценить реальные возможности похищения информации таким путем и найти эффективный способ противодействия, была разработана экспериментальная схема прослушивающего устройства. Оно стоит из двух относительно независимых частей: ИК-передатчика и ИК-приемника.

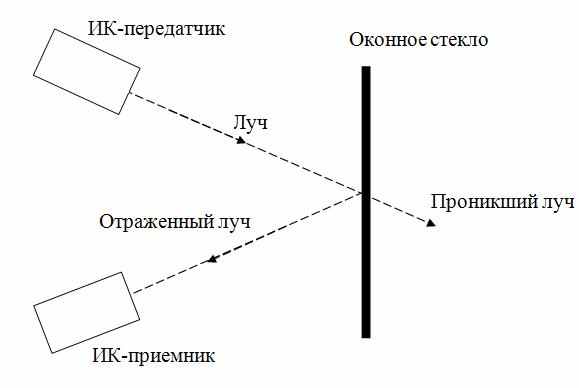

На рисунке 1 приведен пример схемы использования лазерного микрофона.

Рисунок 1- Пример схемы использования лазерного микрофона

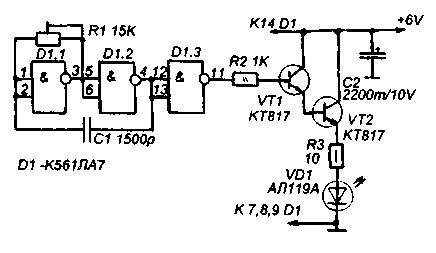

Принципиальная схема ИК-передатчика показана на рисунке 2. Основу передатчика составляет генератор прямоугольных импульсов на микросхеме D1. Выходной сигнал генератора с частотой 35 кГц поступает на базу транзистора VT1, который совместно с VT2 образует составной транзистор Дарлингтона. При помощи этого транзистора коммутируется ИК-светодиод VD1.

Рисунок 2 - Принципиальная схема ИК-передатчика

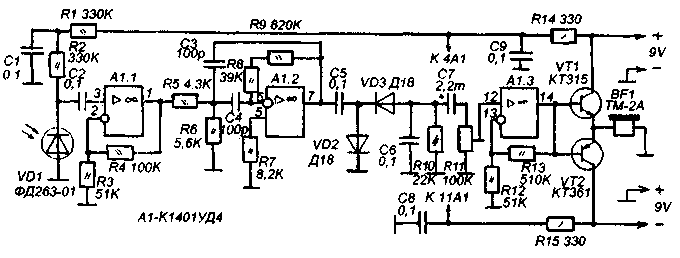

Отраженный ИК сигнал поступает на вход ИК приемника, принципиальная схема которого показана на рисунке 3.

Рисунок 3- Принципиальная схема ИК приемника

Принятый фотодиодом VD1 сигнал поступает на вход первого каскада схемы собранного на операционном усилителе А1.1, здесь вся полоса принятых частот усиливается в два раза, а также обеспечивается согласование фотодиода с последующими каскадами. На Операционном усилителе А1.2 собран активный полосовой фильтр, резонансная частота которого составляет 34,836 кГц, т.е. на частоту несущей передатчика. Коэффициент передачи на резонансной частоте- 99,88, полоса пропускания с неравномерностью - 3дб - 6,8 кГц, это обеспечивает избирательное усиление несущей и боковых полос. Такое построение схемы позволяет максимально ослабить действие помех и паразитного фона от осветительных приборов. С выхода второго каскада А1.2 сигнал поступает на амплитудный детектор, построенный по классической схеме. На третьем каскаде А1.3 операционного усилителя и транзисторах VT1 и VT2 построен усилитель низких частот, нагрузкой которого служат высокоомные телефоны ТМ-2А или аналогичные. Развязка узлов схемы по питанию осуществляется цепями R1C1, R14C9, R15C8.

Налаживание правильно собранной схемы сводится к подстройке частоты передатчика резистором R1 до получения на выходе приемника максимальной амплитуды сигнала. Операционный усилитель К1401УД4 не имеет прямой замены среди отечественных микросхем, но вместо каскадов А1.1 и А1.2 можно применить любые операционные усилители с полевыми транзисторами на входе и частотой единичного усиления не менее 2,5 МГц. Каскад А1.3 можно заменить на любой операционный усилитель широкого применения, например на КР574УД2Б и К140УД708. Заметно повысить характеристики приемника можно если применить малошумящие операционные усилители TLE2074CN и TLE2144CN фирмы Texas Instruments. Цоколевка этих микросхем полностью совпадает с цоколевкой К1401УД4. Светодиод и фотодиод можно взять зарубежного производства для систем ДУ. Схема с использованием К1401УД4 обеспечивала уверенный съем информации с расстояния 5-10 метров, вариант с TLE2074CN обеспечивал съем информации с расстояния до 15-20 метров, кроме того этот вариант в силу более низкого уровня шумов позволял уверенно разбирать тихие слова даже на фоне громкой музыки. Чувствительность устройства можно повысить дополнительными ИК-светодиодами, включенными параллельно VD1 передатчика (через свои ограничительные резисторы). Можно также увеличить коэффициент усиления приемника добавив каскад, аналогичный каскаду на А1.2, для этого можно использовать свободный каскад операционного усилителя микросхемы А1. Конструктивно светодиод и фотодиод расположены так, чтобы исключить прямое попадание ИК-излучения светодиода на фотодиод, но уверенно принимать отраженное излучение. Не исключено применение оптических систем. Питание приемника осуществляется от двух батареек типа "Крона", передатчик питается от четырех элементов типа R20 суммарным напряжением 6В (1,5 Вольт каждый).

Организация ведомственной сети ОАО «Башкирэнерго» по технологии SDH на участке трассы Уфа – Стерлитамак – Салават

Хак имова Л.Р., студент УГКР

Слесарева Н.С., Ганеева А.Г. руководители

Телекоммуникации являются одной из наиболее быстро развивающихся отраслей современной науки и техники. Отличительная особенность нашего времени – непрерывно возрастающая потребность в передаче потоков информации на большие расстояния. Это обусловлено тем, что связь стала одним из мощных рычагов управления экономикой.

Сеть связи электроэнергетики, являясь составной частью взаимоувязанной сети страны (ВСС) развивается на базе внедрения тех же современных технологий, что и сеть страны. Проектируемая ВОЛС позволит соединить Уфимскую и Южную телефонные сети ОАО «Башкирэнерго» в единую сеть связи с интегрированным обслуживанием. После строительства волоконно – оптической линии передачи с использованием транспортной сети SDH будет создана база для создания единой вычислительной сети Башкирской Энергосистемы.

Траса ВОЛС протяженностью 200,9 км построена способом подвески оптического кабеля на опорах высоковольтной линии передачи. Заходы волоконно – оптического кабеля в задании энергообъектов ТЭЦ, ПС 500 кВ Бекетово, ТЭЦ г. Стерлитамака и Салавата выполняются по кабельным лоткам на территории открытых распределительных устройств. В поселке Толбазы заход кабеля в здание районного узла связи (РУС) выполняется по существующим столбам освещения.

Синхронная цифровая иерархия SDH является в настоящее время одной из наиболее распространенных транспортных иерархий цифровых систем передачи. Основная скорость передачи 155,250 Мбит/с (STM-1). Более высокие скорости STM-4-622 Мбит/c, STM-16-2488,32 Мбит/c, STM-64-9953,28 Мбит/c. Технология предполагает использование метода временного мультиплексирования (TDM) и кросс – коммутации тайм – слотов. Оконечное оборудование SDH оперирует потоками Е1 (2048 кбит/с), к которым подключается клиентское оборудование. Основными устройствами сети являются SDH – мультиплексоры. Принцип технологии SDH показан на рисунке 1.

Рисунок 1- Принцип технологии SDH

При построении сетей SDH обычно используется топология сети типа «кольцо» с двумя контурами. По одному из контуров передается синхронизирующая и сигнальная информация, по другому – основной трафик. Возможно также подключение устройств по топологии «точка - точка». Управление конфигурацией сети, отслеживание и регистрация аварийных ситуаций осуществляются программными средствами с единой консоли управления. В функции центральной управляющей системы входят также средства поддержки тестирования каналов и контроля над качеством работы основных блоков мультиплексоров.

Волоконно – оптическая линия передачи, соединяющая телефонные сети Уфимской и Южной зоны ОАО «Башкирэнерго», увеличивает производственные возможности диспетчерского, технического и административного персонала энергосистемы. Кроме того, появляется возможность коммерческой прибыли, вследствие предоставления услуг связи различным организациям.

Проектирование широкополосной сети абонентского доступа ООО «СЦС Совинтел» по технологии Ethernet в микрорайоне Белореченский

Прокофьев Н., студент УГКР

Леонтьев А.А. руководитель

В настоящее время связь является одной из основ развития общества. Это ярко проявляется в бурных темпах строительства сетей связи, так как трафик передаваемый абонентами постоянно растет. Пользователи сетей нуждаются в предоставлении широкого списка мультимедийных услуг, связанных с передачей информации.

В процессе проектирования были рассмотрены следующие основные вопросы:

- выбор топологии построения широкополосной сети;

- выбор оптимальной схемы построения сети;

- выбор и характеристика сетевого оборудования передачи данных;

- организация линейных сооружений;

- логическая организация сети;

- мероприятия по технике безопасности и противопожарной безопасности;

- произведено технико-экономическое обоснование проекта.

Для проектируемой сети будет использована технология Ethernet. Построение сети основывается на трехуровневой модели, которая включает: уровень ядра, уровень агрегации (распределения) и уровень доступа. Ядро сети строится из оборудования высочайшей производительности, с обеспечением аппаратного резервирования. Уровень ядра IP сети в городе Уфе организован на основе коммутаторов Cisco 7606. Уровень агрегации строится на коммутаторах L3, объединённых в топологию «кольцо» оптоволоконными интерфейсами с пропускной способностью 10 Гбит/с. Сеть доступа строится аналогично сети распределения, но используются уже коммутаторы уровня доступа с пропускной способностью 1 Гбит/с. Весь трафик будет, проходит через магистральный мультиплексор Nortel OME6500.

Для организации уровня доступа выбрана топология «кольцо». Это самый надежный и защищенный способ организации подобных сетей. Исходя из качества предоставляемых услуг, в кольцо уровня доступа принято решение объединять не более восьми коммутаторов L2.

Для выбора оптимальной схемы построения сети были проанализированы 3 варианта схем прокладки кабеля, и выбрана наиболее оптимальная с экономической точки зрения.

Так как выбранный район плотно застроен и дома располагаются достаточно близко друг к другу, то в качестве способа прокладки выбран подвесной метод. Расстояние между узлами составляет в среднем менее 100 метров. Для организации линейных сооружений выбран волоконно-оптический кабель

московской компании ООО «Эликс-Кабель марки ЭКБ-ДПОм емкостью 8, 16, 24, 32, 48, 64 оптических волокон. Распределение волокон на узлах передачи будет производиться посредством оптического кросса компании «ТКС» на 16, 32, 48, 64 ,96, 144 порта FC.

Для организации сети передачи данных были выбраны коммутаторы Dlink DGS-3627G, имеющий 20 портов GBIC SFP и 2 слота расширения для подключения 10-ти гигабитных интерфейсов, и на уровне доступа коммутатор DES-3526 с 24 портами 100BASE-TX и 2-мя портами комбо-портами организации кольца по стандарту 1GE. Для обеспечения возможности использовать как среду передачи данных волоконно-оптический кабель, необходимо было выбрать соответствующие приёмопередатчики (трансиверы): SFP для подключения интерфейсов с пропускной способностью 1 Гбит/с и XFP на скорости 10 Гбит/с. Соответственно выбраны DEM-310GT и DEM-422XT (одномодовый тип волокна, длина волны 1310 нм).

Оборудования узлов доступа планируется разместить в настенном телекоммуникационном шкафу ST3W. Для узлов агрегации будут арендованы помещения на техническом этаже площадью 10 , куда будет установлен напольный телекоммуникационный шкаф ST2H 8622. В качестве источника резервного электропитания выбран Powerware 9125 1000 ВА.

Большое внимание было уделено логической организации сети. Всем единицам сетевого оборудования присвоены уникальный IP-адреса. Для разграничения доступа на коммутаторах уровня агрегации для каждого кольца планируется создать свой VLAN. Используемый протокол RSTP позволит избежать возможности зацикливания передаваемых пакетов, и автоматическое переключение на резервный путь. Организация работы коммутаторов уровня агрегации обеспечивается за счет протокола динамической маршрутизации OSFP. Управление всей сетью осуществляется посредством протокола SNMP.

Было произведено технико-экономическое обоснование проекта, результаты которого показали, что данная сеть окупится, и будет давать доход уже через 3,3 года после окончания строительства.

Выбранная топология построения сети позволит предоставлять пользователям скорость абонентского доступа до 100 Мбит/с, по цене существенно ниже чем у конкурентов, поскольку от существующих провайдеров данная сеть отличаться тем, что предоставление услуг в данном случае осуществляет крупный федеральный провайдер – компания «Вымпелком». Для данного провайдера магистральные каналы являются собственными, а не арендуемыми. В дальнейшем, возможно, будет организовать услуги по предоставлению IP-телефонии и полностью цифрового интерактивного телевидения IPTV.
