Выводы

  • Технология Gigabit Ethernet добавляет новую, 1000 Мбит/с, ступень в иерархии скоростей семейства Ethernet. Эта ступень позволяет эффективно строить крупные локальные сети, в которых мощные серверы и магистрали нижних уровней сети работают на скорости 100 Мбит/с, а магистраль Gigabit Ethernet объединяет их, обеспечивая достаточно большой запас пропускной способности.
  • Разработчики технологии Gigabit Ethernet сохранили большую степень преемственности с технологиями Ethernet и Fast Ethernet. Gigabit Ethernet использует те же форматы кадров, что и предыдущие версии Ethernet, работает в полнодуплексном и полудуплексном режимах, поддерживая на разделяемой среде тот же метод доступа CSMA/CD с минимальными изменениями.
  • Для обеспечения приемлемого максимального диаметра сети в 200 м в полудуплексном режиме разработчики технологии пошли на увеличение минимального размера кадра с 64 до 512 байт. Разрешается также передавать несколько кадров подряд, не освобождая среду, на интервале 8096 байт, тогда кадры не обязательно дополнять до 512 байт. Остальные параметры метода доступа и максимального размера кадра остались неизменными.
  • Летом 1998 года был принят стандарт 802.3z, который определяет использование в качестве физической среды трех типов кабеля: многомодового оптоволоконного (расстояние до 500 м), одномодового оптоволоконного (расстояние до 5000 м) и двойного коаксиального (twinax), по которому данные передаются одновременно по двум медным экранированным проводникам на расстояние до 25 м.
  • Для разработки варианта Gigabit Ethernet на UTP категории 5 была создана специальная группа 802.3ab, которая уже разработала проект стандарта для работы по 4-м парам UTP категории 5. Принятие этого стандарта ожидается в ближайшее время.

Вопросы и упражнения

  1. Поясните разницу между расширяемостью и масштабируемостью на примере технологии Ethernet.
  2. Что такое коллизия:
    1. ситуация, когда станция, желающая передать пакет, обнаруживает, что в данный момент другая станция уже заняла передающую среду;
    2. ситуация, когда две рабочие станции одновременно передают данные в разделяемую передающую среду.

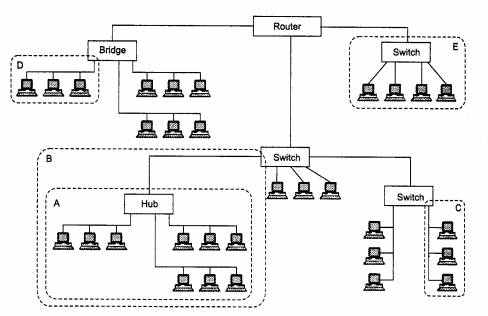

  3. 3. Что такое домен коллизий? Являются ли доменами коллизий фрагменты сети, показанные на рис. 3.27?



Рис. 3.27. Домены коллизий
  1. В чем состоят функции преамбулы и начального ограничителя кадра в стандарте Ethernet?
  2. Какие сетевые средства осуществляют jabber control?
  3. Чему равны значения следующих характеристик стандарта 10Base-5:
    • номинальная пропускная способность (бит/с);
    • эффективная пропускная способность (бит/с);
    • пропускная способность (кадр/с);
    • внутрипакетная скорость передачи (бит/с);
    • межбитовый интервал (с).
  1. Чем объясняется, что минимальный размер кадра в стандарте 10Base-5 был выбран равным 64 байт?
  2. Поясните смысл каждого поля кадра Ethernet.
  3. Как известно, имеются 4 стандарта на формат кадров Ethernet. Выберите из ниже приведенного списка названия для каждого из этих стандартов. Учтите, что некоторые стандарты имеют несколько названий:
    • Novell 802.2;
    • Ethernet II;
    • 802.3/802.2
    • Novell 802.3;
    • Raw 802.3;
    • Ethernet DIX;
    • 802.3/LLC;
    • Ethernet SNAP.
  4. Что может произойти в сети, в которой передаются кадры Ethernet разных форматов?
  5. При каких типах ошибок в сети Ethernet концентратор обычно отключает порт?
  6. Как величина MTU влияет на работу сети? Какие проблемы несут слишком длинные кадры? В чем состоит неэффективность коротких кадров?
  7. Как коэффициент использования влияет на производительность сети Ethernet?
  8. Если один вариант технологии Ethernet имеет более высокую скорость передачи данных, чем другой (например, Fast Ethernet и Ethernet), то какая из них поддерживает большую максимальную длину сети?
  9. Из каких соображений выбрана максимальная длина физического сегмента в стандартах Ethernet?

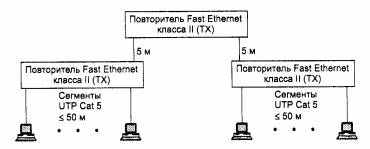

  10. Проверьте корректность конфигурации сети Fast Ethernet, приведенной на рис. 3.28.



Рис. 3.28. Пример конфигурации сети
  1. Укажите максимально допустимые значения MTU для:
    • Ethernet;
    • Token Ring;
    • FDDI;
    • ATM.
  2. Опишите алгоритм доступа к среде технологии Token Ring.
  3. Из каких соображений выбирается максимальное время оборота маркера по кольцу?
  4. Если бы вам пришлось выбирать, какую из технологий - Ethernet или Token Ring - использовать в сети вашего предприятия, какое решение вы бы приняли? Какие соображения привели бы в качестве обоснования этого решения?
  5. В чем состоит сходство и различие технологий FDDI и Token Ring?
  6. Какие элементы сети FDDI обеспечивают отказоустойчивость?
  7. Технология FDDI является отказоустойчивой. Означает ли это, что при любом однократном обрыве кабеля сеть FDDI будет продолжать нормально работать?
  8. К каким последствиям может привести двукратный обрыв кабеля в кольце FDDI?
  9. Что общего в работе концентратора l00VG-AnyLAN и обычного моста?
  10. Какие из ниже перечисленных пар сетевых технологий совместимы по форматам кадров и, следовательно, позволяют образовывать составную сеть без необходимости транслирования кадров:
    1. FDDI - Ethernet;
    2. Token Ring - Fast Ethernet;
    3. Token Ring - l00VG-AnyLAN;
    4. Ethernet - Fast Ethernet;
    5. Ethernet - l00VG-AnyLAN;
    6. Token Ring - FDDI.
  1. Из-за увеличения пропускной способности минимальный размер кадра в Gigabit Ethernet пришлось увеличить до 512 байт. В тех случаях, когда передаваемые данные не могут полностью заполнить поле данных кадра, оно дополняется до необходимой длины неким «заполнителем», который не несет полезной информации. Что предпринято в Gigabit Ethernet для сокращения накладных расходов, возникающих при передаче коротких данных?
  2. С чем связано ограничение, известное как «правило 4-х хабов»?
