НТЦ

Інтернет

Сервіс
ТОВАРИСТВО 3 ОБМЕЖЕНОЮ ВІДПОВіДАЛЬНіСТЮ

<sub>НТЦ "Інтернет-Сервіс"

__________________________________________</sub>

. Хмельницький, Театральна 54 оф. 420

тел./факс +380 382/ 702 111

E-mail: soter@svitonline.com

_____________________________________________________________________________________________


ТЕХНИЧЕСКОЕ ОПИСАНИЕ Компьютерной сети

образовательных учреждений

города Красилова

Хмельницкой области









г. Хмельницкий


Выполненные работы по разработке и формированию единой компьютерной сети являются составной частью проекта учреждений образования г. Красилова, направленного на решение следующих задач:

• обеспечение доступа школам города к информационным ресурсам всех


уровней: районного, областного, национального, мирового.

• создание и технологическое сопровождение систем дистанционного обучения,

• внедрение системы подготовки и реализации управленческих решений с привлечением средств компьютерных и сетевых технологий

• формирование автоматизированного документооборота на электронных носителях информации

• ведение учебных и методологических баз данных и обеспечение оперативного доступа к ним специалистов учебных учреждений и школ города.


1. Субьекты корпоративной сети. КРАТКАЯ ХАРАКТЕРИСТИКА.


Настоящий проект охватывает девять объектов из числа учреждений образования:

1. Отдел образования районной госадминистрации г. Красилова


Является центральным связующим и управляющим звеном (Центральный узел) сети. Размещается в здании Районной госадминистрации. Здание расположено на центральной площади и находится на удалении 300 – 2500 метров от других образовательных учреждений. Располагает локальной сетью компьютеров и сервером баз данных, обеспечение доступа к ним явилось одной из задач проекта.

2. Дом творчества для детей и юношества.


Здесь размещено 1 компьютеризованное рабочее место, в перспективе – пункт коллективного пользования для организации досуга и творческого развития молодежи. Располагается в непосредственной близости от Центрального узла но в «теневой зоне», т.е. вне радиообзора. Подключение организовано от одной из школ и выполнено кабелем типа «витая пара» по Ethernet-технологии.

3. Общеобразовательная школа №1 (6 компьютеризованных рабочих мест). Видимость со стороны Центрального узла ограничена деревьями, при этом здание школы находится в непосредственной близости от школы №5. Подключение организовано от школы №5 кабелем типа «витая пара» по Ethernet-технологии с подвеской на тросе.

4. Общеобразовательная школа №2 (6 рабочих мест), расположена на значительном удалении от центра, прямая видимость антенны Центрального узла отсутствует из-за высотного жилого дома между объектами. Подключение возможно либо по кабельной телефонной паре с помощью модемной связи, либо по РадиоЭзернет с промежуточным ретранслятором. Вариант модемной связи выбран из экономических соображений.

5. Общеобразовательные школы №№ 3,4,5 (5-6 рабочих мест каждая) расположены в условиях прямой видимости на расстоянии 300-1500 метров. Подключение в сеть осуществлено по беспроводному радиоканалу. Через школу № 5 выполнено подсоединение к компьютерной сети Дома творчества и школы №1.

6. Машиностроительный завод. Является точкой подключения сети к Интернет-провайдеру. Здесь же размещено рабочее место для удаленного управления сетью администратором.

3. РЕАЛИЗАЦИЯ ПРИНЯТЫХ РЕШЕНИЙ.


Структурная схема компьютерной корпоративной сети представлена в Приложении 1. В основу сети положен принцип «Точка-Многоточка», для которого характерно соединение всех элементов сети (узлов) между собой через центральный узел, осуществляющий коммутацию узлов и переадресацию пакетов данных от одного участника к другому (или к другим). В то же время, выбор такой схемы определялся необходимостью создания равных и возможно более скоростных каналов для доступа к базам данных Центрального узла всеми участниками проекта.

Выбор способа организации канала для каждого узла производился с учетом технической возможности и экономической целесообразности при обеспечении максимально возможной скорости передачи данных. Таким образом были использованы разнообразные принципы построения каналов:

• некоммутируемое прямое соединение с использованием телефонных линий УкрТелекома и модемов типа VDSL и G.sHDSL.

• беспроводные технологии класса Wi-Fi 2,4 Ггц

• Ethernet-соединения по витой паре категории 5E UTP/FTP


Оборудование, применявшееся в ходе работ, относится к классу SOHO или, «для малых офисов» по международной классификации и характеризуется приемлемым соотношением цены, технические параметры и качество. Производители оборудования достаточно хорошо представлены в Украине и обеспечивают полный комплекс услуг потребительских стандартов по уровню технической поддержки, гарантийному обслуживанию и оперативных поставок обновляющихся программ. Перечень фирм-производителей и поставленного ими оборудования приведен в Приложении 2.


3. Выводы и рекомендации


В ходе реализации описываемого проекта его участниками выполнен комплекс технических и организационных мероприятий, который позволяет принципиально расширить возможности по совместному использованию наличного парка компьютерной техники школ и РОНО города. Созданы условия для скоординированного применения учебной, методологической и управленческой составляющих учебно-воспитательного процесса в обеспечении учебно-воспитательного процесса в режиме On-Line. География привлекаемых информационных ресурсов вышла за рамки школы и района, стали доступны ресурсы библиотек и научных центров. Это стало возможным благодаря использованию технологий Интернет,

Для полнофункционального использования компьютерной сети представляется перспективным:

• Подключение образовательной корпоративной сети к Интернет посредством надежного высокоскоростного канала доступа (не менее 1 Мбит/сек.)

• подсоединение созданной сети в единую региональную корпоративную сеть Хмельницкой области по каналу не менее 0,5 Мбит/сек..

• создание и совершенствование программных продуктом обработки и хранения баз данных, включающих управленческие решения и документооборот, образовательные программы по различным предметам, дистанционные обучающие и тестирующие курсы - ПОСТОЯННО.

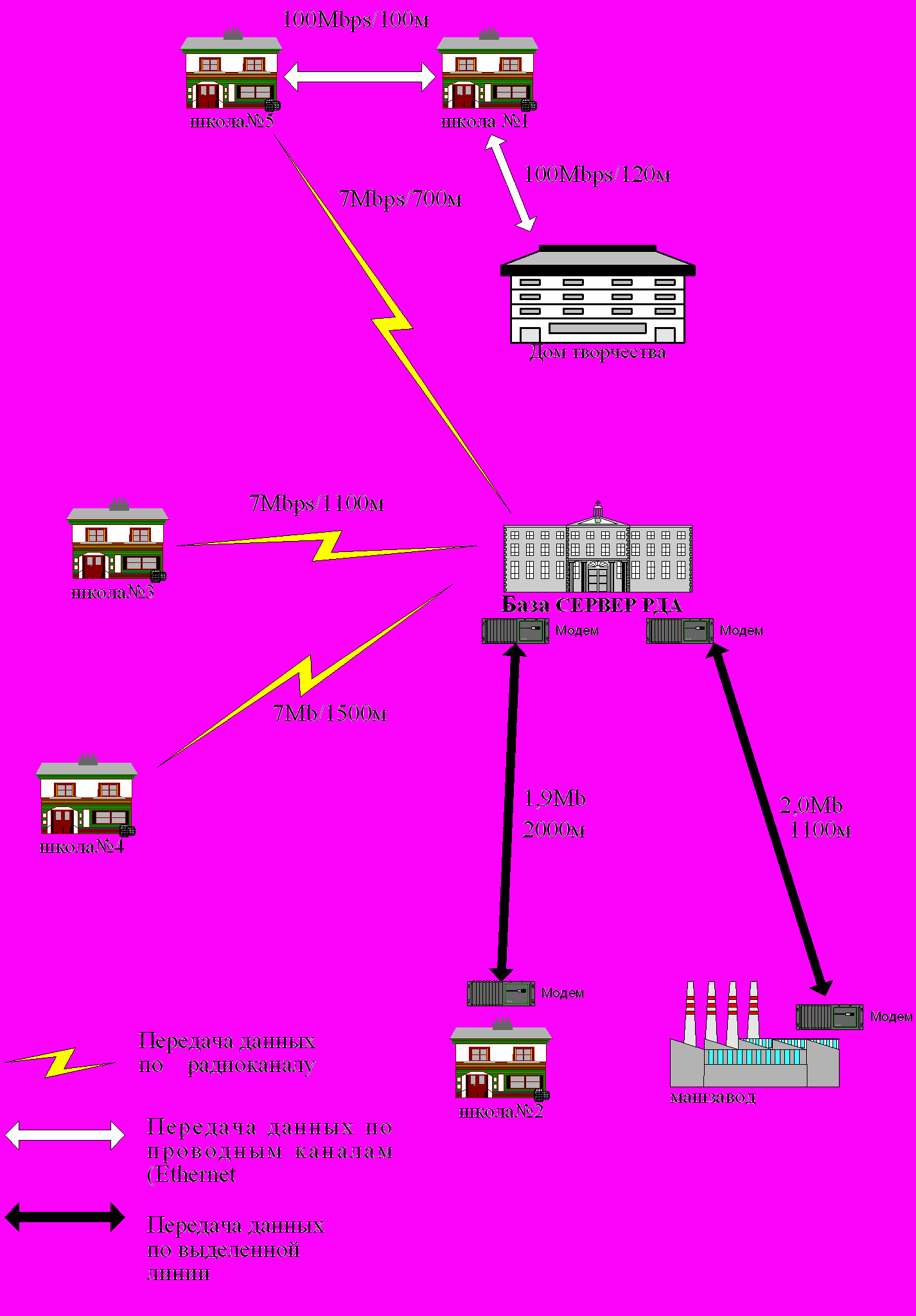

Приложение 1.


Структура сети

образовательных учреждений г. Красилова Хмельницкой обл.





Приложение 2.


ОСНОВНОЕ ОБОРУДОВАНИЕ, ИСПОЛЬЗУЕМОЕ ДЛЯ ОРГАНИЗАЦИИ КАНАЛОВ


Центральный узел доступа

№	Наименование оборудования	Производитель	Рекомендованная цена (грн.)
1.	Точка доступа DWL-900 (Access Point)	D-Link	525-00
2.	Антенна типа Ovis Links	Ovis-Link	475-00
3.	Кабели снижения (комплект)	-	185-00
	Всего	1185-00

ТОЧКА ДОСТУПА ПО РАДИОКАНАЛУ

№	Наименование	Стоимость
1.	Точка доступа DWL-900 (Access Point)	525-00
2.	Антенна	375-00
3.	Кабели снижения (комплект)	185-00
	Всего	1085-00

ТОЧКА ДОСТУПА ПО ВЫДЕЛЕННОЙ ЛИНИИ

№	Наименование	Производитель	Рекомендованная цена (грн.)	Рекомендованная цена (грн.)
1.	Услуги Укртелекома		1600-00	1600-00
2.	VDSL modem DEV-301M/S (до 1,5км)	D-Link	595-00 * 2 =1190-00	-
3.	SHDSL modem CT-320 (свыше 1,5км)	Comtrend	-	1050-00*2= 1100-00
	Всего		2790-00	2700-00

ТОЧКА ДОСТУПА ПО Ethernet (100 м.п.)

№	Наименование	Рекомендованная цена (грн.)
1.	Кабель FTP (экранированный)	145-00
2.	Трос несущий с элементами крепления	75-00
	Всего	220-00

Примечание:

Приведенные данные носят справочный характер.

Вспомогательные материалы и оборудование, а также стоимость работ по установке, монтажу и настройке оборудования, тестированию радиоканалов и программного обеспечения рассчитываются по смете в зависимости от условий и объемов.
