Департамент образования Владимирской области

ОГОУ СПО «Вязниковский механико-технологический техникум»


Цикловая комиссия электротехнических дисциплин и вычислительной

техники


МЕТОДИЧЕСКАЯ РАЗРАБОТКА ОТКРЫТОГО УРОКА


по дисциплине: ОСНОВЫ САПР


на тему: «РАБОТА В СЛОЯХ. ПОСТРОЕНИЕ СТРУКТУРНЫХ СХЕМ»



Преподаватель:

Шишкина Н. В.









Вязники 2009 г.



Одобрена цикловой комиссией электротехнических дисциплин и вычислительной техники


Председатель ______________

Дубровин Г.В.

Протокол № _______________


Дата «___» _______________ 200_ г.





Автор: Шишкина Н. В.


Преподаватель общепрофессиональных и специальных дисциплин ОГОУ СПО Вязниковского механико-технологического техникума.


РЕЦЕНЗЕНТЫ:


Кискин С. М.


Преподаватель специальных дисциплин ОГОУ СПО Вязниковского механико-технологического техникума.









Рецензия

на методическую разработку открытого урока

по дисциплине «Основы САПР»

по теме: «Работа в слоях. Разработка структурных схем»


Данная методическая разработка составлена в соответствии с календарно-тематическим планом проведения занятий и рабочей программой дисциплины «Основы САПР», разработанной в соответствии с рабочей программой дисциплины, утвержденной в 2007 учебном году.

Методическая разработка содержит: цели урока (образовательная, воспитательные и развивающие), преследуемые преподавателем при проведении занятий по данной теме; план проведения занятий, необходимые материалы для проведения практической работы и критерии оценки полученных навыков, список литературы.

Считаю, что данная методическая разработка может использоваться при проведении уроков по данной теме в образовательных учреждениях, реализующих профессиональные образовательные программы среднего профессионального образования для подготовки специалистов по специальности 230106 «Техническое обслуживание средств вычислительной техники и компьютерных сетей» по дисциплине «Основы САПР» и быть полезной для изучения организации уроков практического обучения по дисциплинам цикла «Информатика».


Рецензент: _________________ /Кискин С. М. –

преподаватель специальных дисциплин

ОГОУ СПО ВМТТ/

АННОТАЦИЯ


На методическую разработку открытого урока по дисциплине «Основы САПР»

По теме «Работа в слоях. Построение структурных схем»


Методическая разработка разработана в соответствии с рабочей программой, утвержденной в 2007 году, и может использоваться при проведении уроков формирования навыков и умений по дисциплине «Основы САПР».

Разработка содержит следующие материалы: тема урока, цели урока, план урока, содержание урока, в приложениях приведены материалы, необходимые для проведения урока, предложен список литературы.

Основная задача студента в процессе формирования практических навыков работы в системе AutoCAD 2004 научиться использовать для конструирования работу в слоях, а именно: выделять слой, формировать слой, выбирать слой, управлять слоями.

Для выполнения заданий лабораторной работы студент должен быть знаком:
  • с областью применения САПР AutoCAD;

должен знать:
  • технологию построения графических примитивов;
  • технологию выполнения чертежей на плоскости;
  • технологию нанесения текстовых данных в область чертежа;
  • технологию нанесения размерных линий в области чертежа;
  • определение слоя, характеристики слоя;
  • технологию создания чертежей в слоях;

должен уметь:
  • выполнять конструирование чертежей на плоскости в соответствии с ЕСКД.

По окончании урока студент должен иметь представление:
  • о эффективности использования слоев при работе с конструкторской документацией;

должен знать:
  • технологию выполнения чертежей в слоях;
  • особенности редактирования элементов чертежа, выполненного в слоях;

должен уметь:
  • применять технологию работы в слоях при конструировании чертежей.


Тема урока: « РАБОТА В СЛОЯХ. ПОСТРОЕНИЕ СТРУКТУРНЫХ СХЕМ»

Цели урока:
  • Образовательная – организовать работу для формирования практических навыков конструирования двумерных чертежей с использованием слоев в среде AutoCAD, научить выбирать объекты слоя, формировать слой в среде AutoCAD, выполнять построение чертежа с использованием слоев.
  • Развивающая – продолжить формирование профессиональных и информационной компетенций через развитие и совершенствование навыков работы в среде AutoCAD.
  • Воспитательная – формирование коммуникативной компетенции через развитие умения работы в коллективе.


Вид урока: практическая работа

Тип урока: урок формирования умений и практических навыков работы

Средства обучения:
  • Компьютер, программа AutoCAD 2004

Межпредметные связи: инженерная графика, информационные технологии, микропроцессорная техника, профессиональная деятельность.

План урока:
  1. Организационный момент
  2. Этап подготовки студентов к активной сознательной работе
  3. Этап формирования навыков
  4. Подведение итогов
  5. Домашнее задание



СОДЕРЖАНИЕ УРОКА

  1. Организационный момент:


Организовать работу в группах, состоящих из двух человек. Задачи работы группы: выполнить чертеж и оформить отчет на заранее подготовленном бланке. Как правило, один человек занимается конструированием чертежа, другой изучением технологии. При проверке работы оценка ставится индивидуально за выполненный чертеж и отчет. При этом оценка за отчет состоит из двух составляющих – оценки за полноту отражения технологии работы в отчете, и оценки за защиту отчета [приложение 4-5].
    1. Цели и задачи урока: выполнить предложенную работу в соответствии с техническим заданием, при выполнении работы использовать работу в слоях, оформить отчет о проделанной работе;
    2. Разбиение студентов на группы;
    3. Регламент работы на уроке: выполнение работы – 55-60 минут; оценка работы – 10-15 минут; подведение итогов о проделанной работе – 5-10 минут.
    4. Критерии оценки:

Таблица 1. Критерии оценки чертежа


Описание работ:

Оценка

Качественное выполнение чертежа в соответствии с техническим заданием

5

Выполнение чертежа на 75% с правильным использованием технологии построения чертежа и работы в слоях

4

Выполнение чертежа с правильным использованием технологии построения чертежей на плоскости, но с неверно организованной работы в слоях

3

Выполнение чертежа на 75% с правильным использованием технологии построения двумерных чертежей, но с ошибками допущенными при формировании и работе в слоях

3

Некачественное выполнение чертежа: несоблюдение размеров, стилей текста, но правильная работа по формированию и использованию слоев

3

Выполнение чертежа с нарушением всех требований технического задания

2

Невыполненная работа

2



Таблица 2. Критерии оценки отчета


Описание работ:

Качество знаний, %

Отчет, отражающий все этапы выполненной работы

50

Отчет, выполненный с недочетами (неполное описание алгоритмов, неверное описание технологии выполнения работы)

30

Демонстрация навыков работы (за каждый этап начисляются баллы):
  1. Формирование нового слоя с заданными параметрами;
  2. Выбор текущего слоя и построение заданного графического примитива в слое;
  3. Изменение принадлежности слою указанного объекта;
  4. Защита слоя от изменений;
  5. Отключение слоя [задания для защиты приложение 6]


10

10


10

10

10




Качество знаний, %

Оценка, балл

90 - 100

5 - отлично

60 - 80

4 - хорошо

40 - 50

3 – удовлетворительно

30 и менее

2 - неудовлетворительно
  1. Этап подготовки студентов к активной сознательной деятельности


Анализ технического задания [приложение 1]:

  • Вспомнить технологию выполнения чертежей на плоскости
  • Вспомнить определения: слой, правило формирования слоев, характеристики слоев, влияние характеристик слоев на работу слоя, создание слоев в системе AutoCAD, правило выбора слоя при конструировании чертежа в системе AutoCAD.

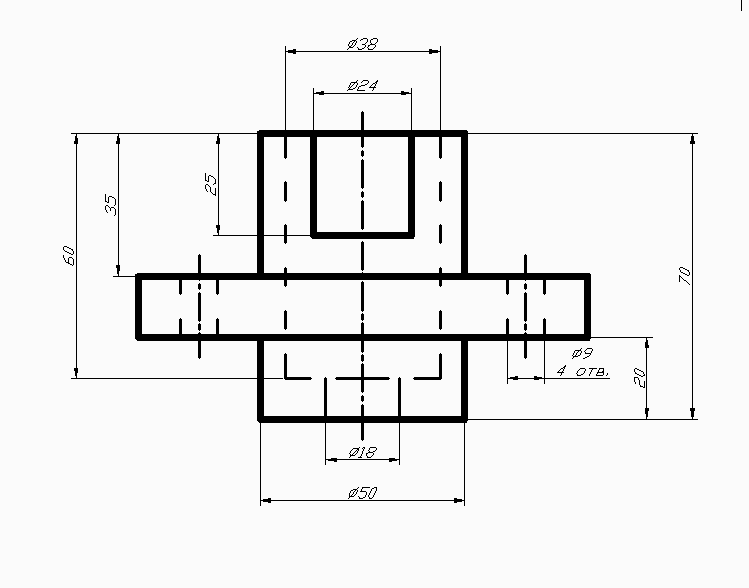

  • Выполнить анализ чертежа, представленного на доске. Выделить слои и определить их характеристики [приложение 2].
  • Выполнить анализ требований к технике выполнения чертежа: использование созданного ранее шаблона чертежа, выделение слоев и их характеристик с заполнением таблицы «Слои чертежа и их характеристики», требования к размерам объектов чертежа, определение высоты и стиля текстовых данных на чертеже, выполнение работы в слоях.



  1. Этап формирования практических навыков

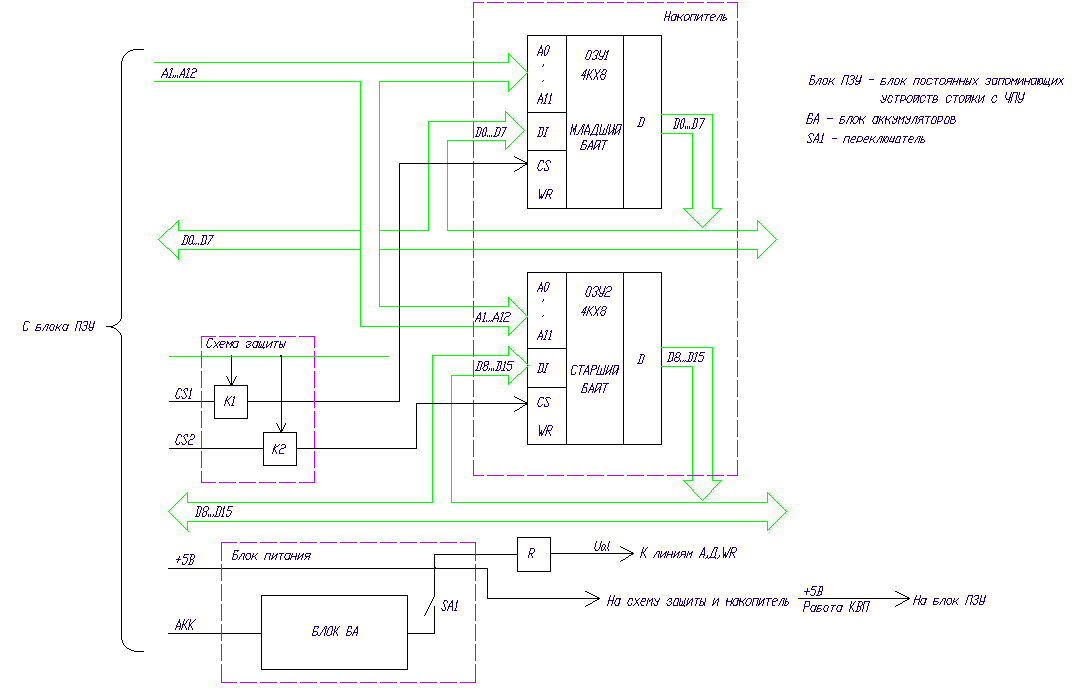

Выполнить предложенную структурную схему блока внешней памяти в системе AutoCAD 2004, в соответствии с требованиями технического задания. Образец задания приведен в приложении 2.

Заполнить в процессе работы предложенный бланк отчета, в который необходимо занести технологию выполнения предложенной работы.

  1. Подведение итогов



    1. Анализ выполнения практической части работы: оценка результатов деятельности студентов, анализ допущенных ошибок;
    2. Оценка эффективности использования слоев при выполнении данной работы, производственные ситуации в которых использование слоев при конструировании объектов обязательно.



  1. Домашнее задание: выполнить сравнительный анализ эффективности изученных программ, которые можно использовать для построения структурных схем, оценить достоинства и недостатки их использования в конструировании схем(графические возможности Microsoft Word и возможности AutoCAD). Домашнее задание оформить в виде докладов, на формате листа A4. Срок сдачи – лекционное занятие.

ПРИЛОЖЕНИЕ 1. Основные положения, определяющие технологию работы в слоях

  1. Технология создания двумерных чертежей на плоскости:



  • Выбор формата листа командой LIMITS;
  • Оформление рабочей области – построение рамки чертежа;
  • Загрузка различных типов линий Формат → Тип линии  Загрузить;
  • Определение стиля текста: Формат  Стиль текста;
  • Построение чертежа в тонких линиях;
  • Определение стиля размеров, нанесение размеров и сечений;
  • Задание толщины линий (обводка чертежа);
  • Просмотр чертежа;
  • Сохранение чертежа.



  1. Технология работы в слоях:

Слой – это объект для группировки данных чертежа, характеризующийся именем, типом линий, толщиной линий, цветом линий.

Правило формирование слоя: слой формируется для объектов с одинаковой смысловой нагрузкой, которые вычерчиваются одинаковым типом линий, цветом, толщиной линий.

Для создания слоя необходимо выбрать меню Формат  Слои. В диалоговом окне слои нажать кнопку «Создать новый» и задать все характеристики слоя. Слои формируются на этапе определения параметров линий чертежа.


Алгоритм работы в слоях:


Каждый слой ответственен за определенную операцию. Выбор рабочего слоя осуществляем с панели инструментов «Форматирование» в поле «ВЫБОР СЛОЯ». Каждая операция выполняется в своем слое. При необходимости ненужный к отображению на экране слой можно отключить (выбрать слой, предназначенный к отключению в поле «Выбрать слой»  нажать лампочку).


Технология создания чертежей при работе в слоях:

  • Выбор формата листа командой LIMITS;
  • Оформление рабочей области – построение рамки чертежа;
  • Создание слоев;
  • Определение стиля текста: Формат  Стиль текста;
  • Последовательное построение групп данных чертежа в соответствующем слое;
  • Просмотр чертежа;
  • Сохранение чертежа.


ПРИЛОЖЕНИЕ 2.





Таблица. «Слои чертежа и их характеристики»


Имя слоя

Назначение слоя

Цвет линии

Тип линии

Толщина линии

Основной

Построение контура детали

Белый/черный

CONTINUOS

(сплошная)

0,7 мм

Пунктир

Элементы невидимых объектов

Зеленый

DASHED (пунктирная)


0,35 мм

Оси

Осевые линии

Желтый

CENTER

(штрих-пунктир)

0,35 мм

Размеры

Выносные линии и размеры

Голубой

CONTINUOS

(сплошная)

0,35 мм


















Приложение 3.


ТЕХНИЧЕСКОЕ ЗАДАНИЕ:

  1. Выполнить чертеж структурной схемы в соответствии с ниже изложенными требованиями:




Требования к выполнению чертежа:

  1. чертеж выполнить на формате листа A3, используя шаблон рамки чертежа, сохраненный в файле Л1.dwg рабочей папки;
  2. выполнить построение структурной схемы устройства в соответствии со стандартами оформления чертежной документации ЕСКД, согласно которым размеры элементов структурных схем должны быть кратны 5, стрелки имеют угол 450; толщина основных линий чертежа 0,7 мм; толщина вспомогательных линий 0,35 мм, стиль текста - txt.shx;
  3. работу выполнить в слоях;
  4. оформить отчет, характеристики слоя занести в таблицу для отчета:

Таблица. «Слои чертежа и их характеристики»


Имя слоя

Назначение слоя

Цвет линии

Тип линии

Толщина линии


















  1. выполненный чертеж сохранить в рабочей папке с именем Л6.dwg;
  2. оформить отчет о проделанной работе: в отчет включить цель работы, таблицу «Слои чертежа и их характеристики», технологию работы в слоях (формирование слоя, выбор слоя, управление работой слоев).


Приложение 4. Бланк отчета о выполнении работы


Отчет

о выполнении лабораторной работы №6: «Работа в слоях. Построение структурных схем»


Цели урока: закрепить теоретические знания, приобрести практические навыки работы в слоях.

ТЕХНОЛОГИЯ ВЫПОЛНЕНИЯ РАБОТЫ

  1. Анализ чертежа и требований к конструированию и выполнению чертежа




  1. Выделение слоев и определение их характеристик:


Таблица. «Слои чертежа и их характеристики»

Имя слоя

Назначение слоя

Цвет линии

Тип линии

Толщина линии














































































  1. Порядок выполнения работы и используемые команды:



  1. Выводы (оценка эффективности использования слоев при построении структурных схем)



Приложение 5. Образец заполненного бланка отчета о выполнении работы


Отчет

о выполнении лабораторной работы №6: «Работа в слоях. Построение структурных схем»


Цели урока: закрепить теоретические знания, приобрести практические навыки работы в слоях.

ТЕХНОЛОГИЯ ВЫПОЛНЕНИЯ РАБОТЫ

  1. Анализ чертежа и требований к конструированию и выполнению чертежа




  1. Выделение слоев и определение их характеристик:


Таблица. «Слои чертежа и их характеристики»

Имя слоя

Назначение слоя

Цвет линии

Тип линии

Толщина линии

ОСНОВНЫЕ

БЛОКИ

построение основных блоков схемы

черный

CONTINUOS

(сплошная)

0,7

ВЫДЕЛЕНИЕ УСТРОЙСТВ

Устройства на схеме

фиолетовый

DASHED (пунктирная)


0,35

ЛИНИИ СВЯЗИ

вычерчивание шин

зеленый

CONTINUOS

(сплошная)

0,7

ТЕКСТ

вычерчивание текста

синий

CONTINUOS

(сплошная)

0,5



  1. Порядок выполнения работы и используемые команды:



    1. Подготовка рабочей среды чертежа: открыть файл Л1.dwg
    2. Создание слоев:
  • Выберите меню Формат  Слои
  • В диалоговом окне “Настройка свойств поля” нажмите кнопку “Создать”
  • В поле “Имя” вместо “Слой1” пишем имя слоя
  • В поле цвет щелкаем левой кнопкой мыши и в окне “Выберите цвет” выбираем мышью нужный
  • В поле “Тип линии” щелкаем левой кнопкой мыши, в диалоговом окне “Выбор типа линии” выбираем нужную (при необходимости загружаем интересующие линии)
  • В поле “Толщина линии”,аналогичным образом, выбираем из списка требуемую толщину линии
    1. Построение чертежа схемы в слоях:

Выбор рабочего слоя осуществляем с панели инструментов «Свойства объектов» в поле «ВЫБОР СЛОЯ».
    1. Управление слоями:
  • Отключение/включение слоя (выбрать слой, предназначенный к отключению в поле «Выбрать слой»  нажать лампочку);
  • Запрет на редактирование объектов слоя: выбери слой  нажми замок. Повторное действие снимает запрет.
    1. Сохранение и предварительный просмотр чертежа:
    • Предварительный просмотр результатов построения: ТОЛЩ или LWT в статусной строке окна моделирования объектов;
    • Файл  Сохранить.


Выводы (оценка эффективности использования слоев при построении структурных схем:


Т.к. предложенная схема не является сложной для реализации в системе AutoCAD и не перегружена различными компонентами, то для ее построения слои можно не использовать, но в сложных сборочных чертежах, где используются различные уровни детализации чертежа (размерные линии, разрезы, сечения и.т.д.) использование слоев необходимо.


Приложение 6. Карточки для защиты отчета



Вариант 1

  1. Сформировать слой: Новый, тип линий – пунктир, цвет желтый, толщина линий – 0,35 мм.
  2. В созданном слое вычертить окружность радиусом 50;
  3. Защитите слой Новый от изменений;
  4. Выключите слой Новый.
  5. Смените принадлежность окружности в слою Новый на слой Основной.




Вариант 2

  1. Сформировать слой: Личный, тип линий – штрих-пунктирная, цвет красный, толщина линий – 0,35 мм.
  2. В созданном слое вычертить квадрат со стороной 50;
  3. Защитите созданный слой от изменений;
  4. Выключите слой Личный.
  5. Удалите слой.




Вариант 3

  1. Сформировать слой: Отчет, тип линий – сплошная, цвет зеленый, толщина линий – 0,7 мм.
  2. В созданном слое вычертить окружность диаметром 50;
  3. Защитите созданный слой от изменений;
  4. Выключите слой Отчет.
  5. Удалите слой.




Вариант 4

  1. Сформировать слой: Защитный, тип линий – пунктир, цвет синий, толщина линий – 0,7 мм.
  2. В созданном слое вычертить окружность диаметром 50 и квадрат со стороной 15;
  3. Измените толщину линий у объектов созданного слоя на 0,35 мм ;
  4. Смените принадлежность квадрата слою Защищенный.
  5. Удалите слой.






ЛИТЕРАТУРА:

  1. Федоренко А. П,, Басов К. А.: AutoCAD 2000: практический курс: Издательство «ДЕСС», 2000 г.
  2. Фуфаев Э.В. Пакеты прикладных программ.: Учеб.пособие для сред. проф.образования / Э.В. Фуфаев, Л. И. Фуфаева. – М.: Издательский центр «Академия», 2004.
  3. Соколова Т. Ю. AutoCAD 2004. Англоязычная и русскоязычная версия. – М.:ДМК ПРЕСС, 2004 г. – 600с., ил.
