В.К. Баев, А.В. Нестерович, В.Ю. Свирин, А.В. Трихин

Московский инженерно-физический институт (государственный университет)


Результаты моделирования движения

сгустков заряженных частиц

в поле магнитного сферического диполя,

выполненного с помощью программы DYMAS


Приводятся результаты моделирования движения однокомпонентных и двухкомпонентных сгустков заряженных частиц в поле магнитного сферического диполя, выполненного с помощью программы DYMAS. В итоге это моделирование позволило получить довольно полное представление о движении сгустков зарядов и выяснить интересные особенности этого движения.


Программа DYMAS позволяет рассчитывать как траектории отдельных зарядов, так и все огибающие сгустка зарядов, движущихся в поле магнитного сферического диполя (МСД). Кроме того, с помощью программы DYMAS можно моделировать движение комбинированного сгустка, состоящего из двух сортов заряженных частиц. И, наконец, эта программа позволяет наблюдать в динамике эволюцию сгустка, которая с ним происходит в процессе его движения в поле МСД, что, в свою очередь, существенно облегчает анализ этого движения.

Расчеты понентных сгустков заряженных сния движения однокомпонентных и двухкомпонентных сгустков заряженных сполненного с помощью прогрбыли выполнены для большого количества вариантов, отличающихся широтой точки инжекции, направлением начальной скорости сгустков (вдоль силовых линий магнитного поля или перпендикулярно им), начальными условиями для частиц сгустков, образующих в фазовом пространстве 6-мерные области.

О некоторых особенностях движения сгустков зарядов в поле МСД уже было сказано в работе [1]. В дополнение к ним получены следующие результаты. Выявлена связь между стартовыми и финишными размерами и ориентацией сгустков в конфигурационном пространстве, а также зависимость финишных параметров сгустков от их фазовых объемов. Получены траектории комбинированных сгустков и найдены условия, при выполнении которых эти траектории практически полностью совпадают. Выявлена также связь между местом старта сгустков и их финишными параметрами.

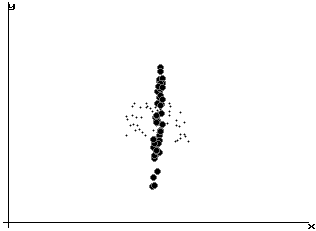

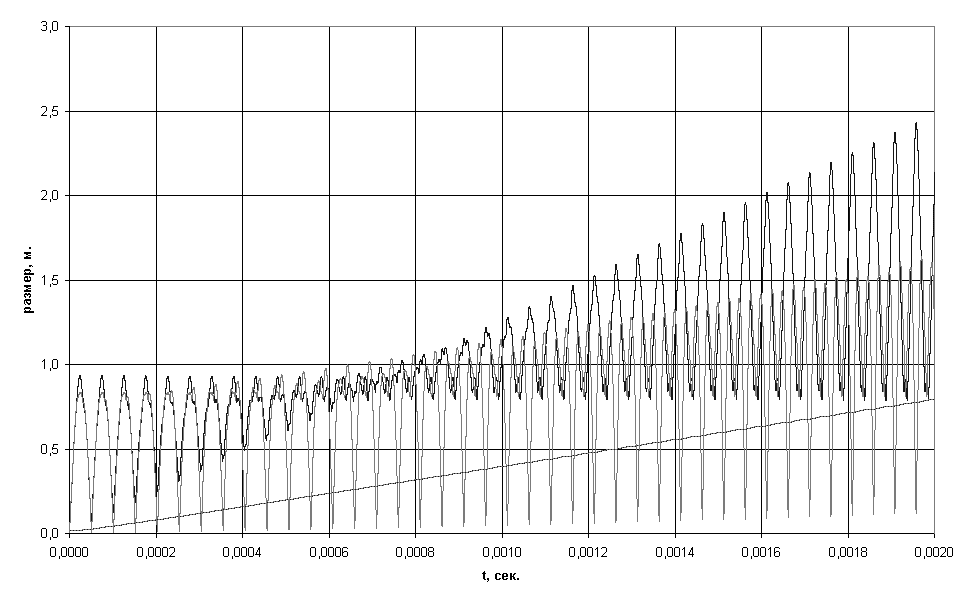

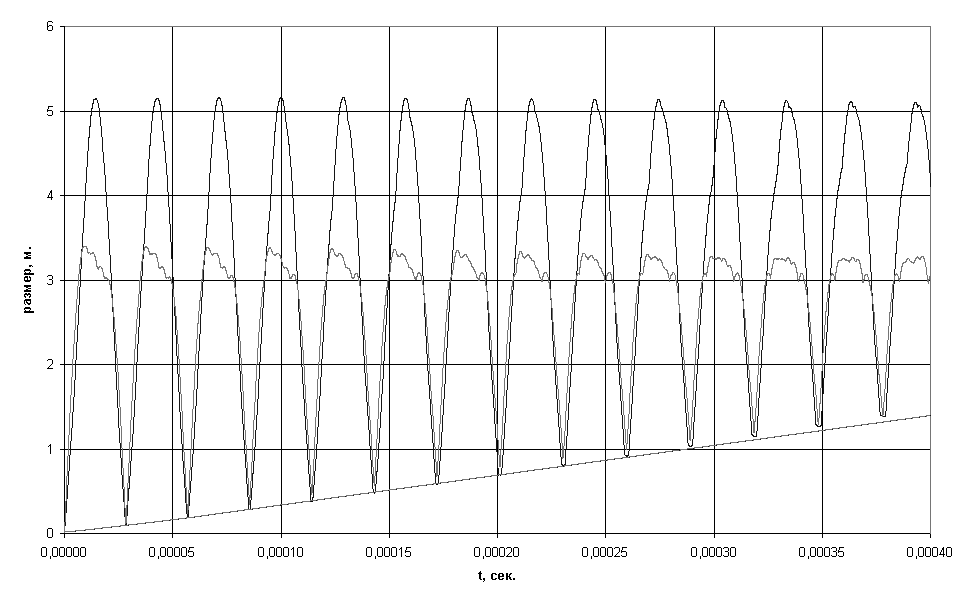

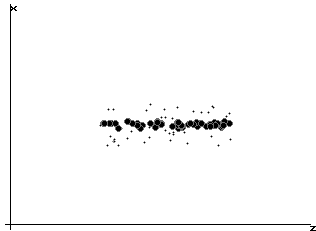

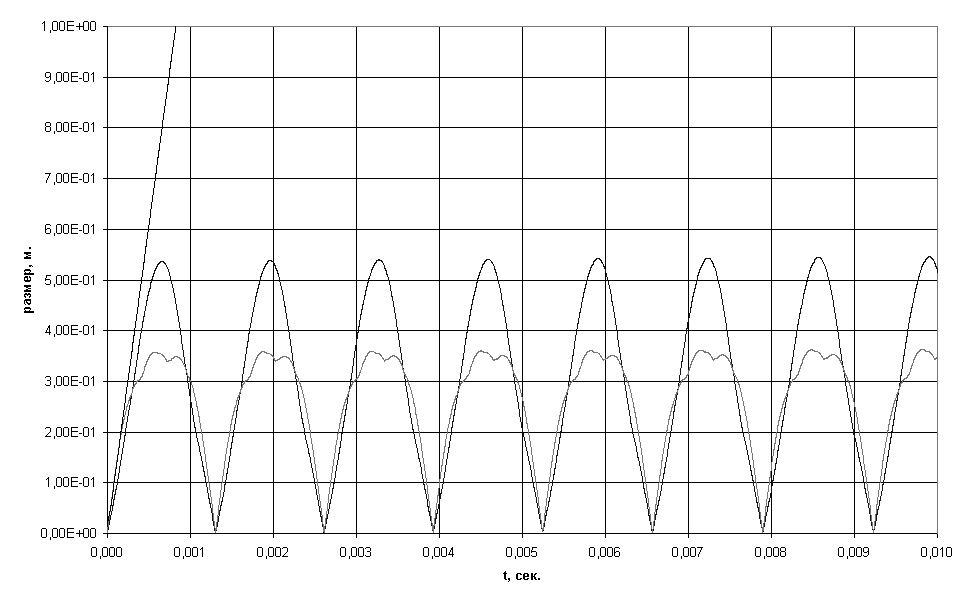

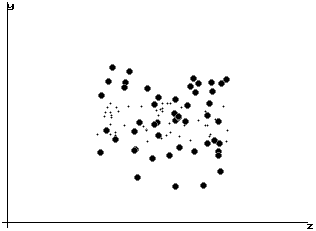

В качестве примера на рис. 1 - 6 представлены полученные с помощью программы DYMAS изображения сгустков в разных проекциях и их огибающие.

Рис. 1	Рис. 2
Рис. 3	Рис. 4
Рис. 5	Рис. 6

Список литературы

1. Баев В.К., Нестерович А.В., Свирин В.Ю., Трихин А.В. Динамика пучков заряженных частиц в поле магнитного сферического диполя. Научная сессия МИФИ-2006. Сб. научных трудов. Т.7. М.:МИФИ, 2006. С. 220.
