Наименьшие расстояния
объектов обустройства нефтяного месторождения от зданий и сооружений
соседних предприятий, м
| | | | | | | | |
| N п/п | Объекты | Жилые здания, общежития, вахтовые поселки | Общест- венные здания (клубы, здравпункт и др.) | Промышленные и сельско- хозяйственные предприятия (РМО, БПО, НПС, ГПЗ, фермы и др.) | Магист- ральные нефтегазо- проводы | Линии электро- передачи (ВЛ 6 кВ и выше) | Электро- подстанции (35/6/110/ 35 кВ) |
| 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 |
| 1 | Устья нефтяных скважин - фонтанных, газлифтных, оборудованных ЭЦН или ШГН | 300 | 500 | 100 | СНиП | 60 | 100 |
| 2 | Устья нефтяных скважин со станками-качалками, устья нагнетательных скважин | 150 | 250 | 50 | СНиП | 30 | 50 |
| 3 | Здания и сооружения по добыче нефти с производством категории А, Б и Е (ЗУ, СУ, ДНС, КНС, КС, УПН, УПС, ЦИС) | 300 | 500 | 100 | СНиП | ПУЭ | 80 |
| 4 | Факел для сжигания газа | 300 | 500 | 100 | 60 | 60 | 100 |
| 5 | Свеча сброса газа | 300 | 500 | 100 | 30 | 30 | 30 |
Примечания: 1. Расстояние от объектов обустройства нефтяных месторождений до магистральных нефтегазопроводов, КС, ГРС и НПС принимается в соответствии со СНиП "Магистральные трубопроводы".
2. Расстояние до отдельно стоящих вахтовых, жилых и общественных зданий (за исключением зданий клубов, школ, детских яслей-садов, больниц) допускается принимать на 50% меньше.
Приложение 3
Наименьшее расстояние
между зданиями и сооружениями объектов обустройства нефтяного месторождения, м
| | | | | | | | | | | | | | | | | | | | | | | |
| Здания и сооружения | Ус- тья экс- плу- ата- ци- он- ных неф- тя- ных и газ- лиф- тных сква- жин | Ус- тья наг- не- та- тель- ных сква- жин | За- мер- ные и се- па- ра- ци- он- ные ус- та- нов- ки | До- жим- ные на- сос- ные стан- ции (тех- но- ло- ги- чес- кие пло- щад- ки) | Ава- рий- ные ре- зер- ву- ары ДНС (ти- па РВС) | Ус- та- нов- ки пред- ва- ри- тель- ного сбро- са плас- то- вой воды (УПС) | Пе- чи и бло- ки ог- не- во- го наг- ре- ва неф- ти | Фа- ке- лы ава- рий- ного сжи- гания газа | Све- чи для сб- ро- са га- за | Ком- прес- сор- ные стан- ции газ- лиф- та | Ус- та- но- вки под- го- тов- ки га- за (УПГ) | Блоки газо- распре- дели- тель- ной аппара- туры, узлы учета нефти и газа, управ- ле- ния зад- вижка- ми, запуска и приема шаров | Кус- то- вые на- сос- ные стан- ции сис- те- мы ППД (КНС, БКНС) | Во- до- рас- пре- де- ли- тель- ные пун- кты (ВРП), бло- ки на- пор- ной гре- бен- ки (БГ) | Дре- наж- ные, ка- на- ли- за- ци- он- ные ем- кости | Бло- ки для за- кач- ки хим- реа- ген- тов, ин- ги- би- то- ров кор- ро- зии и ме- та- но- ла | Ком- прес- сор- ные воз- ду- ха | Ап- па- ра- ты воз- душ- но- го ох- лаж- де- ния | ТП нап- ря- же- нием до 10 кВ и РУ (от- кры- тые, зак- ры- тые) | Опе- ра- тор- ные, от- дель- но стоя- щие шка- фы и блоки уп- рав- ле- ния К и А | Ва- гон- дом для обо- грева пер- сона- ла | Вспомо- гатель- ные здания (произ- вод- ственно- бытовой блок, столовая, склад- ское поме- щение для вспо- мога- тель- ного обору- дова- ния, котель- ная) |
| 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 | 12 | 13 | 14 | 15 | 16 | 17 | 18 | 19 | 20 | 21 | 22 | 23 |
| 1. Устья эксплуатационных нефтяных и газлифтных скважин | 5 | 5 | 9 | 30 | 39 | 39 | 39 | 100 | 30 | 39 | 39 | 9 | 30 | 9 | 9 | 9 | 15 | 30 | 26/12 | 24 | 30 | 39 |
| 2. Устья нагнетательных скважин | 6 | 6 | 9 | 15 | 24 | 24 | 24 | 100 | 30 | 24 | 24 | 9 | 15 | 9 | 9 | 9 | 15 | 15 | 25/12 | 24 | 30 | 39 |
| 3. Замерные и сепарационные установки | 9 | 9 | + | + | 15 | + | 15 | 60 | 30 | 9 | 9 | + | 9 | 9 | 9 | + | 9 | 15 | 25/12 | +++ | 18 | 39 |
| 4. Дожимные насосные станции (технологические площадки) | 30 | 15 | + | + | 15 | + | 15 | 60 | 80 | + | + | + | 15 | 9 | 9 | + | 9 | 15 | +++ | +++ | 18 | 39 |
| 5. Аварийные резервуары ДНС (типа РВС) | 39 | 24 | 15 | 15 | + | 15 | 30 | 100 | 15 | 16 | 15 | 12 | 15 | 15 | + | 12 | 30 | 30 | +++ | +++ | 39 | 39 |
| 6. Установка предварительного сброса пластовой воды (УПС) | 39 | 24 | + | + | 15 | + | 15 | 60 | 30 | + | + | + | 15 | 9 | 9 | + | 9 | 15 | +++ | +++ | 18 | 39 |
| 7. Печи и блоки огневого нагрева нефти | 39 | 24 | 15 | 15 | 30 | 15 | + | 60 | 30 | 18 | 18 | 15 | 15 | 15 | 9 | 15 | 9 | 9 | 15 | 9 | 18 | 39 |
| 8. Факелы аварийного сжигания газа | 100 | 100 | 60 | 60 | 100 | 60 | 60 |  | | 100 | 100 | 60 | 60 | 60 | 60 | 60 | 60 | 60 | 60 | 60 | 60 | 100 |
| 9. Свечи для сброса газа | 30 | 30 | 30 | 30 | 15 | 30 | 30 | | + | 30 | 30 | 30 | 30 | 30 | 30 | 30 | 30 | 30 | 60 | 60 | 60 | 100 |
| 10. Компрессорные станции газлифта | 39 | 24 | 9 | + | 15 | + | 18 | 100 | 30 | + | 9 | + | 15 | 9 | 9 | 9 | 9 | 15 | +++ | +++ | 30 | 30 |
| 11. Установки подготовки газа (УПГ) | 39 | 24 | 9 | + | 15 | + | 18 | 100 | 30 | 9 | + | + | 15 | 9 | 9 | + | 9 | 15 | +++ | +++ | 30 | 30 |
| 12. Блоки газораспредели- тельной аппаратуры (БГРА), узлы учета нефти и газа, управления задвижками, запуска и приема шаров | 9 | 9 | + | + | 15 | + | 15 | 60 | 30 | + | + | + | 15 | 9 | 9 | 9 | 9 | 15 | +++ | +++ | 18 | 30 |
| 13. Кустовые насосные станции системы Ш1Д (КНС, БКНС) | 30 | 15 | 9 | 15 | 15 | 15 | 15 | 60 | 30 | 15 | 15 | 15 | + | + | 9 | 0 | 9 | 15 | +++ | +++ | 9 | 30 |
| 14. Водораспре- делительные пункты (ВРП), блоки напорной гребенки (БГ) | 9 | 9 | + | 9 | 16 | 9 | 15 | 60 | 30 | 9 | 9 | 9 | + | + | 9 | 9 | 9 | 15 | + | + | 9 | 30 |
| 15. Дренажные канализационные емкости | 9 | 9 | 9 | 9 | + | 9 | 9 | 60 | 30 | 9 | 9 | 9 | 9 | 9 | + | 9 | 9 | 9 | 9 | 9 | 9 | 30 |
| 16. Блоки для закачки химреагентов, ингибиторов коррозии и метанола | 9 | 9 | + | + | 12 | + | 15 | 50 | 30 | 9 | + | 9 | 9 | 9 | 9 | + | 9 | 15 | + | + | 18 | 30 |
| 17. Компрессорные воздуха | 16 | 15 | 9 | 9 | 30 | 9 | 9 | 60 | 30 | 9 | 9 | 9 | 9 | 9 | 9 | 9 | + | + | 9 | 9 | 9 | 9 |
| 18. Аппараты воздушного охлаждения | 30 | 15 | 15 | 15 | 30 | 15 | 9 | 100 | 30 | 15 | 15 | 15 | 15 | 15 | 9 | 15 | + | + | 9 | 9 | 9 | 9 |
| 19. Трансформа- торные подстанции напряжением до 10 кВ и РУ (открытые, закрытые) | 25/12 | 25/12 | 25/12 | +++ | +++ | +++ | 15 | 60 | 80 | +++ | +++ | +++ | +++ | +++ | 9 | +++ | 9 | 9 | + | + | +++ | +++ |
| 20. Операторные, отдельно стоящие шкафы и блоки управления КиА | 24 | 24 | +++ | +++ | +++ | +++ | 9 | 60 | 60 | +++ | +++ | +++ | +++ | +++ | 9 | +++ | 9 | 9 | + | + | ++ | ++ |
| 21. Вагон для обогрева персонала | 30 | 30 | 18 | 18 | 39 | 18 | 18 | 60 | 60 | 30 | 30 | 18 | 9 | 9 | 9 | 18 | 9 | 9 | +++ | ++ | + | ++ |
| 22. Вспомогательные здания (производственно- бытовой блок, столовая, складское помещение для вспомогательного оборудования, котельная) | 39 | 39 | 39 | 39 | 39 | 39 | 39 | 100 | 100 | 30 | 30 | 30 | 30 | 30 | 30 | 30 | 9 | 9 | +++ | ++ | ++ | ++ |
"+" - расстояния не нормируются;
"++" - расстояния принимаются в соответствии с главой СНиП "Генеральные планы промышленных предприятий";
"+++" - расстояния принимаются в соответствии с разделом VII Правил устройства электроустановок.
Примечания: 1. В графе 20 расстояния, указанные дробью: в числителе - до открытых ТП и РУ, в знаменателе - до закрытых ТП и РУ.
2. Расстояния между устьями одиночной эксплуатационной и бурящейся скважины следует принимать не менее высоты вышки плюс 10 м.
Приложение 4
Условные обозначения
классов взрывоопасных зон
| | |
 | Класс взрывоопасности - зона 0 |
 | Класс взрывоопасности - зона 1 |
 | Класс взрывоопасности - зона 2 |

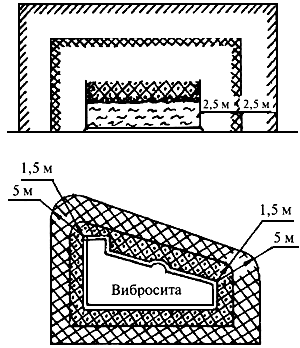

Рис.1. Открытые емкости, аппараты, устройства в закрытом помещении

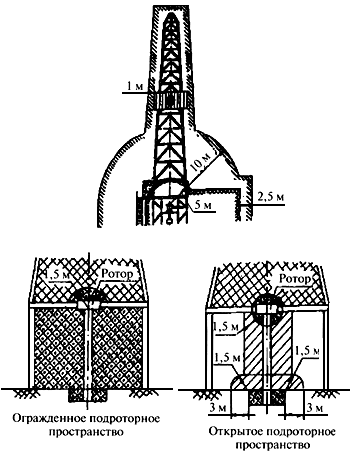

Рис.2. Буровая установка с укрытием и привышечным сооружением для бурения
скважин на море и месторождениях, содержащих сероводород

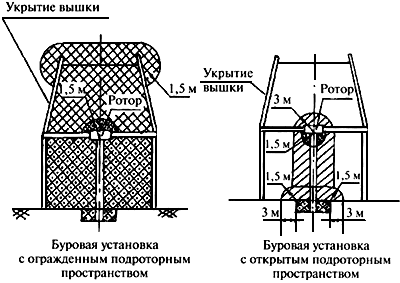

Рис.3. Буровая установка с ограждением и открытым подроторным пространством

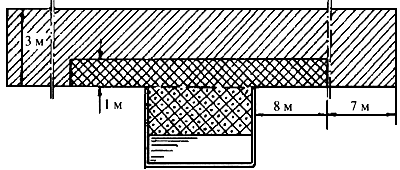

Рис.4. Открытые пространства вокруг открытых емкостей, аппаратов, устройств

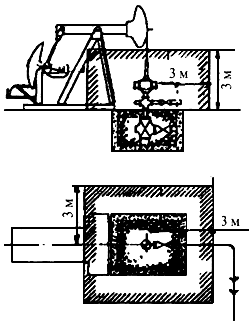

Рис.5. Открытые пространства вокруг фонтанных арматур

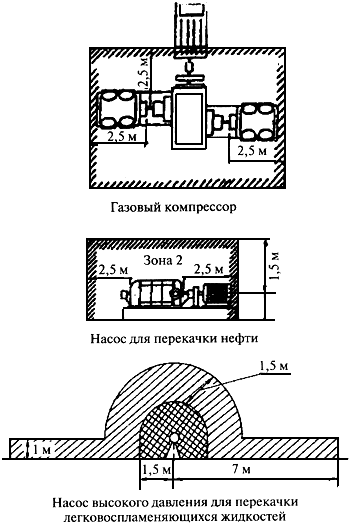

Рис.6. Открытые пространства вокруг закрытых технических устройств
Рис.7. Открытые пространства вокруг открытого сепаратора

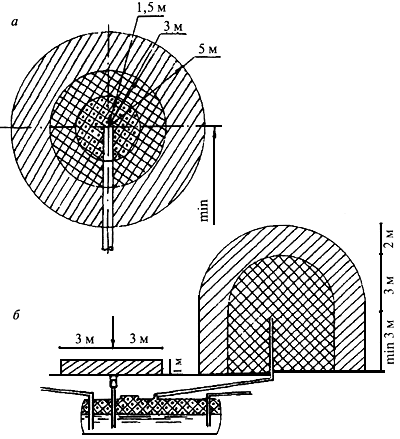

Рис.8. Открытые пространства вокруг окончания труб, отводящих попутные газы (а),
и отверстий для выпуска газов (паров) из закрытых технических устройств (б)

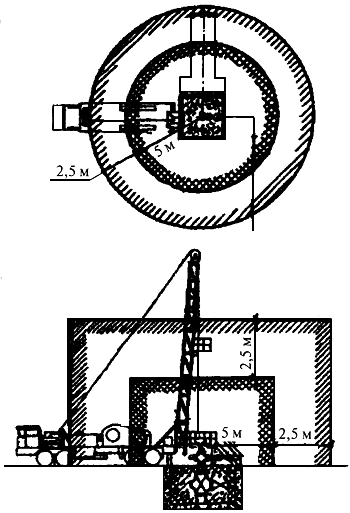

Рис.9. Агрегат для ремонта скважин
Приложение 5
РЕКОМЕНДАЦИИ
по составлению планов ликвидации аварий на взрывопожароопасных объектах
1. План ликвидации аварий (ПЛА) должен быть составлен на каждый взрывопожароопасный объект или его взрывопожароопасный участок, цех и т.п.
2. В ПЛА должны предусматриваться:
2.1. Возможные аварии, места их возникновения и условия, опасные для жизни людей.
2.2. Мероприятия по спасению людей, застигнутых аварией.
2.3. Мероприятия по ликвидации аварий в начальной стадии их возникновения, а также первоочередные действия производственного персонала при возникновении аварий.
2.4. Места нахождения средств для спасения людей и ликвидации аварий.
2.5. Порядок взаимодействия с газоспасательными, пожарными и противофонтанными отрядами.
3. ПЛА разрабатываются комиссией, состоящей из специалистов, назначенных приказом по предприятию. ПЛА пересматриваются 1 раз в три года. При изменении технологии, условий работы, правил безопасности в ПЛА должны быть внесены соответствующие изменения и дополнения в установленном порядке.
4. ПЛА в количестве пяти экземпляров утверждается техническим руководителем предприятия при наличии актов проверки:
состояния систем контроля технологического процесса;
состояния вентиляционных устройств;
наличия и исправности средств для спасения людей, противопожарного оборудования и технических средств для ликвидации аварий в их начальной стадии;
исправности аварийной сигнализации, связи, аварийного освещения.
5. ПЛА должен содержать:
5.1. Оперативную часть, в которой должны быть предусмотрены все виды возможных аварий на данном объекте, определены мероприятия по спасению людей и ликвидации аварии, а также лица, ответственные за выполнение мероприятий, и исполнители, места нахождения средств для спасения людей и ликвидации аварий, действия газоспасателей, пожарных и других подразделений.
5.2. Распределение обязанностей между отдельными лицами, участвующими в ликвидации аварии.
5.3. Список должностных лиц и учреждений, которые должны быть немедленно извещены об аварии.
5.4. Схемы расположения основных коммуникаций (технологическая схема).
5.5. Списки инструментов, средств индивидуальной защиты, материалов, находящихся в аварийных шкафах (помещениях), с указанием их количества и основной характеристики.
6. В оперативной части ПЛА должны быть предусмотрены:
6.1. Способы оповещения об аварии (сирена, световая сигнализация, громкоговорящая связь, телефон и др.), пути выхода людей из опасных мест и участков в зависимости от характера аварии.
6.2. Действия лиц технического персонала, ответственных за эвакуацию людей и проведение предусмотренных мероприятий.
6.3. Режим работы вентиляции при возникновении аварии, в том числе включение аварийной вентиляции (при наличии).
6.4. Необходимость и последовательность выключения электроэнергии, остановки оборудования, аппаратов, перекрытия источников поступления вредных и опасных веществ.
6.5. Выставление на путях подхода (подъезда) к опасным местам постов для контроля за пропуском в загазованную и опасную зоны.
6.6. Способы ликвидации аварий в начальной стадии. Первоочередные действия технического персонала по ликвидации аварий (пожара), предупреждению увеличения их размеров и осложнений. Осуществление мероприятий по предупреждению тяжелых последствий аварий. Порядок взаимодействия с газоспасательными и другими специализированными службами.
7. Ознакомление с ПЛА производственно-технического персонала должно быть оформлено документально в личных картах инструктажа под расписку.
8. ПЛА (или его оперативная часть) должен быть вывешен на видном месте, определенном руководителем объекта (участка). Полные экземпляры ПЛА должны находиться у технического руководителя предприятия, в диспетчерской, у газоспасателей, в отделе техники безопасности и на рабочем месте.
9. Ответственность за своевременное и правильное составление ПЛА и его соответствие действительному положению на производстве несут руководитель объекта и технический руководитель предприятия.
10. Периодичность проведения учебно-тренировочных занятий по выработке навыков выполнения мероприятий ПЛА, кроме случаев, оговоренных настоящими Правилами, устанавливается организацией с учетом конкретных условий, но не реже одного раза в год.
Приложение 6
| | |
| Наименование организации, разработавшей документ | Утверждаю |
| | Главный инженер (технический директор) организации |
| | _______________________ |
| | (Фамилия, имя, отчество) |
| | _______________________ |
| | (дата) |
