8.Ускорители в медицине
Ускорители играют важную практическую роль в медицинской терапии и диагностике. Многие больничные учреждения во всем мире сегодня имеют в своем распоряжении небольшие электронные линейные ускорители, генерирующие интенсивное рентгеновское излучение, применяемое для терапии опухолей. В меньшей мере используются циклотроны или синхротроны, генерирующие протонные пучки. Преимущество протонов в терапии опухолей перед рентгеновским излучением состоит в более локализованном энерговыделении. Поэтому протонная терапия особенно эффективна при лечении опухолей мозга и глаз, когда повреждение окружающих здоровых тканей должно быть по возможности минимальным.
9.Устройство LHC
Ускоритель — это установка для разгона пучков элементарных частиц; коллайдер — это такой тип ускорителя, в котором разгоняются два пучка частиц в противоположных направлениях и сталкиваются друг с другом. В русскоязычной терминологии коллайдер называют также ускорителем на встречных пучках.
С точки зрения научной задачи сам ускоритель выполняет только полдела — он лишь сталкивает частицы. Изучением результатов столкновения занимаются детекторы элементарных частиц — специальные многослойные установки, собранные вокруг точек столкновения. Иногда ускорителем называют тандем «ускоритель + детекторы»; в этом случае, если надо подчеркнуть, что речь идет именно об ускорителе, а не о детекторах, часто говорят «ускорительное кольцо». На этой страничке рассказывается именно об устройстве ускорительного кольца LHC.
Общий вид
LHC — циклический (то есть кольцевой) коллайдер; пучки протонов или ядер свинца циркулируют в нём непрерывно, совершая свыше 10 тысяч оборотов в секунду и сталкиваясь на каждом круге со встречным пучком. На рис. 1 показана схема расположения основных элементов ускорительного кольца LHC.

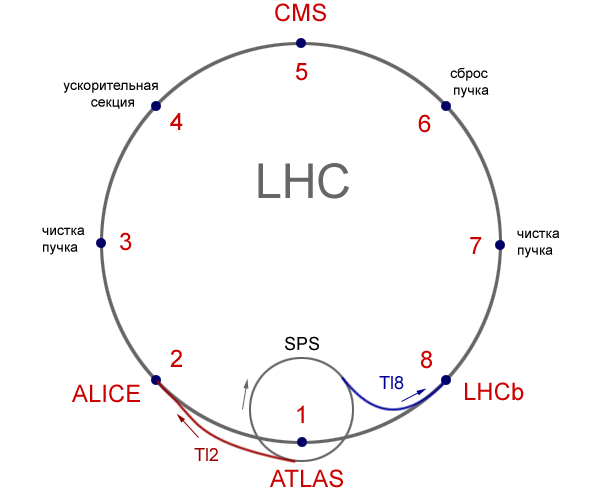

Рис. 1. Общий вид ускорительного кольца LHC (рисунок И. Иванова)
Всё кольцо LHC поделено на восемь секторов, границы которых отмечены точками от 1 до 8. На каждом участке (1–2, 2–3 и т. д.) стоят в ряд магниты, управляющие протонным пучком. Благодаря магнитному полю поворотных магнитов сгустки протонов не улетают прочь по касательной, а постоянно поворачиваются, оставаясь внутри ускорительного кольца. Эти магниты формируют орбиту, вдоль которой движутся протоны. Кроме того, специальные фокусирующие магниты сдерживают поперечные колебания протонов относительно «идеальной» орбиты, не давая им задевать стенки довольно узкой (диаметром несколько сантиметров) вакуумной трубы.
9.1.Подробнее про поведение протонных пучков в ускорителе
Внутри ускорителя идут рядом друг с другом две вакуумные трубы, по которым циркулируют два встречных протонных пучка, каждый в своем направлении. Эти две трубы объединяются в одну только в специально выделенных местах — в точках 1, 2, 5, 8. В этих точках происходят столкновения встречных протонных пучков, и именно вокруг них построены четыре основных детектора: два крупных — ATLAS и CMS, и два средних — ALICE и LHCb. Вблизи двух крупных экспериментов установлены также два специализированных мелких детектора — TOTEM и LHCf.
В точке 4 расположена ускорительная секция. Именно здесь протонные пучки при разгоне получают с каждым оборотом дополнительную энергию. В точке 6 находится система сброса пучка. Здесь установлены быстрые магниты, которые в случае необходимости уводят пучки по специальному каналу прочь от ускорителя. В точках 3 и 7 установлены системы чистки пучка; кроме того, эти места зарезервированы для возможных будущих экспериментов.
Протонные пучки попадают в LHC из предварительного ускорителя SPS. Линии передачи пучка (Tl2 и Tl8), соединяющие два этих кольцевых ускорителя вместе со специальными магнитами на каждом из них, составляют вместе инжекционный комплекс коллайдера LHC (от слова «инжекция» — впрыскивание пучка). Поскольку на SPS пучок крутится только в одну сторону, инжекционный комплекс состоит из двух линий и имеет несимметричный вид. В ускорительное кольцо SPS протоны попадают из источника через цепочку еще меньших ускорителей.
Магнитная система LHC
Как и любое тело, сгусток элементарных частиц, предоставленный сам себе, будет двигаться прямолинейно и равномерно. Для того чтобы удерживать его на круговой траектории внутри ускорителя (а также поддерживать от падения вниз под действием силы тяжести), требуется постоянно воздействовать на пучок магнитным полем.
На LHC для управления пучками используется несколько тысяч магнитов разного назначения. Именно они являются самой важной (и самой дорогой) частью ускорителя. Траекторией пучков управляют поворотные магниты, которые слегка разворачивают пролетающий сквозь них пучок и удерживают его внутри кольцевой вакуумной трубы. Имеются также фокусирующие магниты, не дающие пучку расплыться, и разнообразные корректирующие магниты. В точках инжекции и сброса пучка установлены специальные быстрые магниты.
9.2.Поставленные задачи
9.2.1.Изучение топ-кварков
Топ-кварк — самый тяжёлый кварк и, более того, это самая тяжёлая из открытых пока элементарных частиц. Согласно последним результатам Тэватрона, его масса составляет 173,1 ± 1,3 ГэВ/c²[6]. Из-за своей большой массы топ-кварк до сих пор наблюдался пока лишь на одном ускорителе — Тэватроне, на других ускорителях просто не хватало энергии для его рождения. Кроме того, топ-кварки интересуют физиков не только сами по себе, но и как «рабочий инструмент» для изучения бозона Хиггса. Один из наиболее важных каналов рождения бозона Хиггса в БАК — ассоциативное рождение вместе с топ-кварк-антикварковой парой. Для того, чтобы надёжно отделять такие события от фона, предварительно необходимо изучение свойств самих топ-кварков.
9.2.2.Изучение механизма электрослабой симметрии
Фейнмановские диаграммы, показывающие возможные варианты рождения W- и Z-бозонов, которые в совокупности образуют нейтральный бозон Хиггса
Одной из основных целей проекта является экспериментальное доказательство существования бозона Хиггса — частицы, предсказанной шотландским физиком Питером Хиггсом в 1960 году в рамках Стандартной Модели. Бозон Хиггса является квантом так называемого поля Хиггса, при прохождении через которое частицы испытывают сопротивление, представляемое нами как поправки к массе[7]. Сам бозон нестабилен и имеет большу́ю массу (более 120 ГэВ/c²). На самом деле, физиков интересует не столько сам бозон Хиггса, сколько хиггсовский механизм нарушения симметрии электрослабого взаимодействия. Именно изучение этого механизма, возможно, натолкнёт физиков на новую теорию мира, более глубокую, чем СМ.
9.2.3.Изучение кварк-глюонной плазмы
Ожидается, что примерно один месяц в год будет проходить[уточнить] в ускорителе в режиме ядерных столкновений. Будут происходить не только протон-протонные столкновения, но и столкновения ядер свинца. При неупругом столкновении двух ядер на ультрарелятивистских скоростях на короткое время образуется и затем распадается плотный и очень горячий комок ядерного вещества. Понимание происходящих при этом явлений (переход вещества в состояние кварк-глюонной плазмы и её остывание) нужно для построения более совершенной теории сильных взаимодействий, которая окажется полезной как для ядерной физики, так и для астрофизики.
Моделирование процесса рождения бозона Хиггса в детекторе CMS
9.2.4.Поиск суперсимметрии
Первым значительным научным достижением экспериментов на БАК может стать доказательство или опровержение «суперсимметрии» — теории, гласящей, что любая элементарная частица имеет гораздо более тяжёлого партнера, или «суперчастицу».
9.2.5.Изучение фотон-адронных и фотон-фотонных столкновений
Электромагнитное взаимодействие частиц описывается как обмен (в ряде случаев виртуальными) фотонами. Другими словами, фотоны являются переносчиками электромагнитного поля. Протоны электрически заряжены и окружены электростатическим полем, соответственно это поле можно рассматривать как облако виртуальных фотонов. Всякий протон, особенно релятивистский протон, включает в себя облако виртуальных частиц как составную часть. При столкновении протонов между собой взаимодействуют и виртуальные частицы, окружающие каждый из протонов. Математически процесс взаимодействия частиц описывается длинным рядом поправок, каждая из которых описывает взаимодействие посредством виртуальных частиц определённого типа (см. диаграммы Фейнмана). Таким образом, исследуя столкновения протонов, косвенно изучается и взаимодействие вещества с фотонами высоких энергий, представляющее большой интерес для теоретической физики[8]. Также рассматривается особый класс реакций — непосредственное взаимодействие двух фотонов. То есть, фотоны могут столкнуться как со встречным протоном, порождая типичные фотон-адронные столкновения, так и друг с другом.
В режиме ядерных столкновений, из-за большого электрического заряда ядра, влияние электромагнитных процессов имеет ещё большее значение.
9.2.6.Проверка экзотических теорий
Теоретики в конце XX века выдвинули огромное число необычных идей относительно устройства мира, которые все вместе называются «экзотическими моделями». Сюда относятся теории с сильной гравитацией на масштабе энергий порядка 1 ТэВ, модели с большим количеством пространственных измерений, преонные модели, в которых кварки и лептоны являются составными частицами, модели с новыми типами взаимодействия. Дело в том, что накопленных экспериментальных данных оказывается всё ещё недостаточно для создания одной-единственной теории. А сами все эти теории совместимы с имеющимися экспериментальными данными. Поскольку в этих теориях можно сделать конкретные предсказания для БАК, экспериментаторы планируют проверять предсказания и искать следы тех или иных теорий в своих данных. Ожидается, что результаты, полученные на ускорителе, смогут ограничить фантазию теоретиков, закрыв некоторые из предложенных построений.
