Проектная работа

по физике


«ФИЗИКА ЭЛЕМЕНТАРНЫХ ЧАСТИЦ.

БОЛЬШОЙ АДРОННЫЙ КОЛЛАЙДЕР».


Работу выполнила:

Зорина Екатерина,

ученица 10 класса

НОУ Школы «Образование плюс … 1».


Научный руководитель: Кононенко Е.С.


Москва, февраль 2010.


План работы.

  1. Физика элементарных частиц.



    1. Величины в ФЭЧ и их единицы измерения.

    2. Физические принципы детектирования элементарных частиц.

    3. Эксперименты на адронных коллайдерах.

    4. Хиггсовский механизм нарушения электрослабой симметрии.

  1. Большой адронный коллайдер.


2.1. Что такое LHC ?

2.2. Устройство LHC.

2.3. Задачи, стоящие перед LHC.

  1. Новости LHC.



1.Физика элементарных частиц.


Физика элементарных частиц изучает самую глубинную суть нашего мира. Она пытается найти ответы (хотя бы приблизительные!) на фундаментальные вопросы о свойствах материи, сил, пространства-времени.

Элементарные частицы живут по  другим законам, нежели окружающий нас «макроскопический» мир. Не зная эти законы, трудно понять, что же изучается на Большом адронном коллайдере. Поэтому, не стремясь охватить здесь всю физику элементарных частиц, мы расскажем лишь про некоторые явления в микромире, имеющие прямое отношения к экспериментам на LHC (БАК).

Величины в ФЭЧ и их единицы измерения.


Размеры.

В физике элементарных частиц изучаются атомные ядра и еще более мелкие частицы. Их размеры удобно выражать в фемтометрах (фм): 1 фм = 1015 м. Эту единицу измерения называют также ферми: 1 ферми = 1015 м = 1 фм.

Фемтометр в миллион раз меньше нанометра — типичного размера молекул. Размер протона или нейтрона как раз составляет примерно 1 фм. Существуют составные частицы, размер которых еще меньше; например, ипсилон-мезон, состоящий из кварк-антикварковой пары b–анти-b, имеет размер примерно 0,2 фм. Другие частицы (называемые фундаментальными), например кварки, электроны, нейтрино и т. д., пока считаются точечными; если они и имеют внутреннюю структуру, то эта структура проявится при размерах, меньших, чем тысячная доля фемтометра.

Времена.

В отличие от расстояний, характерные времена, использующиеся при описании превращений элементарных частиц, могут быть самые разные.

Для протон-протонных столкновений в качестве базовой единицы времени можно взять время, за которое частица с околосветовой скоростью проходит расстояние, равное размеру протона, — это составляет примерно 3·1024 с. Эту единицу можно назвать типичным адронным масштабом времени. Для сравнения, это примерно в миллиард раз меньше, чем период колебаний световой волны.

Когда два протона сталкиваются в коллайдере, именно в течение этого промежутка времени происходит рождение некоего высокоэнергетического сгустка материи и его распад на конечные частицы. Однако сами рожденные частицы могут жить намного дольше. Например, адроны, распадающиеся за счет слабого взаимодействия, живут пикосекунды, наносекунды и иногда даже больше. Рекордсмен тут нейтрон, чье время жизни в свободном состоянии составляет примерно 15 минут. Относительно большое время жизни этих частиц вызвано тем, что распадаются они не за счет сильного, а за счет слабого или электромагнитного взаимодействия. Такие частицы успевают пролететь до распада большие дистанции — миллиметры, метры и больше; эти метастабильные частицы регистрируются непосредственно в детекторе. Частицы, распадающиеся за счет сильного взаимодействия (так называемые адронные резонансы), живут в течение адронного масштаба времени. Такие частицы до детектора не долетают, и они изучаются по следам своего распада.

Энергии.

Энергии элементарных частиц измеряют в электронвольтах (эВ) и кратных единицах. По определению, 1 эВ — это энергия, которую приобретет электрон в электрическом поле при прохождении разности потенциалов в 1 вольт; 1 эВ примерно равен 1,6·1019 Дж. Электронвольт удобен для описания атомных и оптических процессов. Например, молекулы газа при комнатной температуре имеют кинетическую энергию примерно 1/40 электронвольта. Кванты света — фотоны — в оптическом диапазоне имеют энергию около 2 эВ.

Явления, происходящие внутри ядер и элементарных частиц, сопровождаются гораздо большими изменениями энергии. Здесь уже используются мегаэлектронвольты (МэВ, 106 эВ), гигаэлектронвольты (ГэВ, 109 эВ) и даже тераэлектронвольты (ТэВ, 1012 эВ). Например, протоны и нейтроны движутся внутри ядер с кинетической энергией в несколько десятков МэВ. Энергия протон-протонных или электрон-протонных столкновений, при которых становится заметна внутренняя структура протона, составляет несколько ГэВ. Для того чтобы родить самые тяжелые из известных на сегодня частиц, топ-кварки, требуется сталкивать протоны с энергией около 1 ТэВ.

Между шкалой расстояний и шкалой энергии можно установить соответствие. Для этого можно взять фотон с длиной волны L и вычислить его энергию: E = c·h/L. Здесь c — скорость света, а h — постоянная Планка, фундаментальная квантовая константа, равная примерно 6,62·1034 Дж·с. Это соотношение можно использовать не только для фотона, но и более широко, при оценке энергии, необходимой для изучения материи на масштабе L. В «микроскопических» единицах измерения, 1 ГэВ отвечает размеру примерно 1,2 фм.

Шкалу энергий можно также связать и со шкалой времен: E = h/T. Физический смысл этого соотношения в квантовой механике таков: процесс, сопровождающийся неопределенностью энергии E, длится примерно в течение времени T. Например, если частица распадается в течение типичного адронного масштаба времени, то неопределенность ее массы составляет порядка 1 ГэВ.

Массы.

Согласно знаменитой формуле Эйнштейна E0 = mc2, энергия покоя и масса тесно взаимосвязаны. В мире элементарных частиц эта связь проявляется самым непосредственным образом: при столкновении частиц с достаточной энергией могут рождаться новые тяжелые частицы, а при распаде покоящейся тяжелой частицы разница масс переходит в кинетическую энергию получившихся частиц. По этой причине массы частиц тоже принято выражать в электронвольтах (а точнее, в электронвольтах, деленных на скорость света в квадрате). 1 эВ соответствует массе всего в 1,78·1036 кг. Электрон в этих единицах весит 0,511 МэВ, а протон 0,938 ГэВ. Открыто множество и более тяжелых частиц; рекордсменом пока остается топ-кварк с массой около 170 ГэВ. Самые легкие из известных частиц с ненулевой массой — нейтрино — весят всего несколько десятков мэВ (миллиэлектронвольт).

Частота событий.

Обсуждая вероятность того или иного процесса на коллайдере, физики обычно приводят две величины: сечение процесса и светимость коллайдера. Именно их произведение определяет, насколько часто происходит столкновение того или иного типа на данном коллайдере.

Сечение (или, по-старинному, эффективное сечение) — это, грубо говоря, та поперечная площадь в частице-мишени, в которую надо попасть налетающей частице, чтобы произошла нужная реакция. Однако не стоит понимать эти слова буквально: будто поверхность протона разделена на области: попадешь в одну — произойдет одна реакция, попадешь в другую — другая. Так могло бы быть в классической механике, но в мире квантовых частиц самые разные процессы протекают с какой-то вероятностью даже при совершенно идентичных столкновениях. Просто эти вероятности удобно выражать в виде неких сечений, отвечающих тому или иному процессу, и измерять их в единицах площади. Стандартная единица измерения сечений в физике элементарных частиц — барн (b); 1 b = 1024 см2.

Светимость —это «инструментальная» характеристика коллайдера, характеризующая интенсивность пучков. Светимость зависит от количества частиц в каждом пучке и от того, насколько плотно частицы собраны. Чем больше светимость, тем чаще происходят столкновения частиц из встречных пучков.

Светимость выражается в см2·с1. Для того чтобы узнать, как часто (то есть сколько раз в секунду) будет происходить какой-то процесс на данном коллайдере, надо умножить сечение процесса на светимость коллайдера. Например, при проектной светимости LHC, равной 1034 см2·с1 процесс рождения хиггсовского бозона с массой 200 ГэВ, имеющий сечение 20 pb (= 2·1035 см2), будет происходить со средней частотой один раз в пять секунд.

Далее, частота, с которой детектор будет регистрировать данный тип событий, обычно меньше частоты, с которой это событие происходит. Так получается потому, что вовсе не на каждое событие детектор «срабатывает» нужным образом, то есть у детектора неидеальная эффективность регистрации. Например, родившиеся частицы могут пролететь мимо детектора и избежать регистрации (впрочем, благодаря высокой герметичности современных детекторов вероятность этого мала). Либо энергия частицы одной из частиц может оказаться маленькой, и детектор просто не учтет эту частицу, примет ее за случайный шум. Либо детектор может неправильно идентифицировать рожденную частицу, приняв ее за другую и на основании этого отбросив событие как неинтересное.

Все эти процессы необходимо учитывать при сравнении реально полученных данных с теоретическими расчетами. Обычно это делается путем сложного численного моделирования процессов, протекающих внутри детектора при прохождении сквозь него частиц.

Наконец, число событий, отобранных для анализа какого-то конкретного процесса (то есть та статистика, на основе которой физики, например, заявляют об открытии новой частицы), обычно намного меньше числа реально зарегистрированных событий этого типа. Дело в том, что обычно искомые события происходят довольно редко, и их приходится вылавливать из мешанины самых разнообразных фоновых процессов. Для того чтобы увеличить надежность результатов, физики обычно отбирают только самые четкие события-кандидаты, наиболее непохожие на последствия фоновых процессов.

Физические принципы детектирования элементарных частиц.



Как и в любом физическом эксперименте, при изучении элементарных частиц требуется сначала поставить эксперимент, а потом зарегистрировать его результаты. Постановкой эксперимента (столкновением частиц) занимается ускоритель, а результаты столкновений изучаются с помощью детекторов элементарных частиц.



Для того чтобы восстановить картину столкновения, требуется не просто узнать, какие частицы родились, но и с большой точностью измерить их характеристики, прежде всего траекторию, импульс и энергию. Всё это измеряется с помощью разных типов детекторов, которые концентрическими слоями окружают место столкновения частиц.

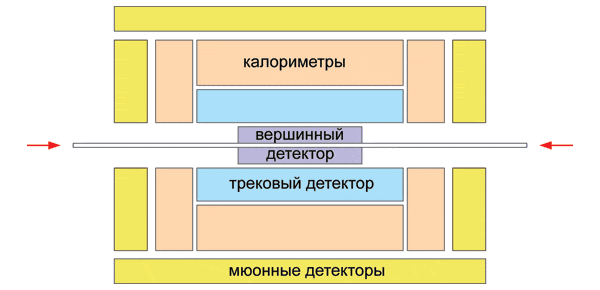

Детекторы элементарных частиц можно разбить на две группы: трековые детекторы, которые измеряют траекторию частиц, и калориметры, которые измеряют их энергии.


Эксперименты на адронных коллайдерах.


Все существующие в мире коллайдеры (ускорители на встречных пучках) можно разбить на несколько групп в соответствии с тем, какие частицы разгоняются и сталкиваются друг с другом:
  • электрон-позитронные коллайдеры;
  • электрон-протонные коллайдеры;
  • адронные (протон-протонные, протон-антипротонные, ядерные) коллайдеры.



Эксперименты на адронных коллайдерах, к которым относится и LHC, имеют ряд особенностей, о которых полезно рассказать отдельно.

Как выглядит типичное протон-протонное столкновение.

Протон — составная частица; он состоит из трех кварков (двух u-кварков с электрическим зарядом +2/3 и одного d-кварка с зарядом –1/3), которые скреплены вместе глюонным полем. Однако если протон летит со скоростью, очень близкой к скорости света, то глюонное поле в нём перестает быть просто связывающей силой, но материализуется в виде потока частиц — глюонов, — которые летят рядом с кварками. Можно считать, что быстро летящий протон состоит из перемешанных друг в друге глюонных, кварковых и даже антикварковых «облаков» — партонных плотностей.

При очень больших энергиях протон оказывается заполненным в основном глюонами, а кварков и антикварков в нём заметно меньше. Протоны и антипротоны в таких условиях выглядят практически одинаково, и поэтому нет особой разницы, что сталкивать — протоны с протонами (как на LHC) или протоны с антипротонами (как на коллайдере Тэватрон).

Когда два протона сталкиваются лоб в лоб, то это вовсе не значит, что каждый партон обязательно ударяется обо что-то внутри встречного протона. Обычно всё происходит проще — один кварк из одного протона сталкивается с кем-то из встречного протона, а остальные партоны просто пролетают мимо.

Столкнувшиеся друг с другом партоны получают сильный «удар», выбивающий их из родительских протонов. Однако глюонное поле обладает важным свойством — конфайнментом, который не позволяет кваркам улететь просто так. Вместо этого происходит адронизация — энергия удара тратится на рождение многочисленных адронов. Именно из-за адронизации протон-протонное столкновение так сильно отличается от электрон-позитронного. В этом процессе партоны-«наблюдатели» уже принимают самое активное участие.

Как правило, удар по партону получается в основном продольный, а не поперечный. В результате адроны рождаются преимущественно с большими продольными и маленькими поперечными импульсами. Из-за этого типичное протон-протонное столкновение выглядит примерно так:

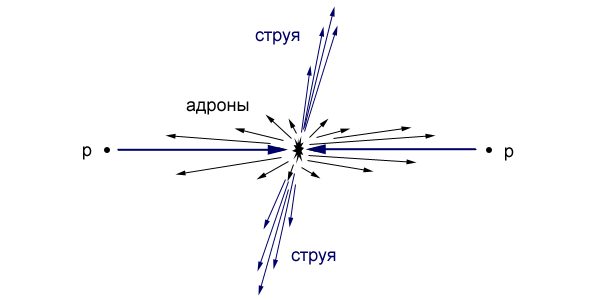

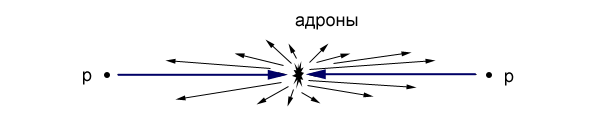

Здесь схематично показан процесс множественного рождения адронов. Каждый адрон отмечен отдельной стрелкой, причем длина стрелки примерно соответствует импульсу адрона. В результате адроны разлетаются не изотропно во все стороны, как как бы прижаты к оси столкновения.

Изредка происходит особенно жесткий процесс, при котором столкнувшиеся партоны получают сильный поперечный удар. Эти партоны вылетают с большим поперечным импульсом, и последствия адронизации в этом случае выглядят так:




Рожденные адроны группируются как вдоль оси столкновения, так и вокруг направления вылета жесткого партона. Поток адронов, вылетающих примерно в одинаковом направлении, называется адронной струей.

Кроме жесткого рассеяния двух партонов, существуют и другие механизмы рождения струй. Так, в столкновении двух партонов лоб в лоб может родиться очень тяжелая частица (например, Z-бозон), которая затем распадается на два кварка, а они уже порождают струи. Собственно, изучение событий со струями — это и есть один из методов поиска тяжелых нестабильных частиц. Наблюдаются также и многоструйные события.

Кинематика протон-протонных столкновений.



Поскольку партонов внутри протона много, каждый партон несет лишь небольшую долю всей энергии протона. Из-за этого полная энергия столкновения двух партонов получается заметно меньше, чем номинальная энергия протон-протонного столкновения. Например, когда на LHC два протона сталкиваются с энергией 7+7 ТэВ, происходят процессы столкновения партонов, скажем, с энергиями 1+2 ТэВ, или 0,5+0,3 ТэВ, или 0,2+0,05 ТэВ и т. д.

Все эти столкновения происходят с некоторой частотой, причем чем меньше энергия, чем чаще они происходят. Именно поэтому увеличение энергии протонов приводит к резкому увеличению сечения многих интересных процессов столкновения. Например, на протон-антипротонном коллайдере Тэватрон тоже происходят столкновения двух партонов с энергией 0,5+0,3 ТэВ, но на LHC они будут происходит на порядки чаще.

Из-за того, что распределение частиц не изотропно, а прижато к осям, кинематику частиц на адронных коллайдерах удобно описывать с помощью переменных «быстрота–угол». В таких переменных удобно выделяются разные типы процессов, происходящих в протонных столкновениях.

Трудности изучения протон-протонных столкновений.



В изучении протон-протонных столкновений есть две главные трудности: одна экспериментальная и одна теоретическая.
  • В каждом столкновении рождается слишком много частиц. Некоторые из них при этом вообще не попадают в детектор, а «улетают в трубу», так что разобраться в этой мешанине очень трудно.
  • Теоретики умеют хорошо рассчитывать процессы с отдельными кварками или глюонами, но описать адронизацию из первых принципов пока не удается. Адронизацию приходится учитывать с помощью численного моделирования, и поэтому связь между теорией и экспериментом не столь непосредственна, как, например, в электрон-позитронных столкновениях.

Однако есть несколько приемов, позволяющих в этой ситуации всё же узнать немало нового.

Во-первых, не все рожденные частицы одинаково «интересны». Самую важную информацию несут частицы с большим поперечным импульсом, то есть струи. Углы вылета и энергия струй «помнят» то жесткое столкновение между кварками или глюонами, которое их породило. Изучая свойства струй, экспериментаторы могут нащупать более тесную связь с теорией.

Во-вторых, иногда помимо адронов рождаются и другие частицы с большой энергией — электроны, мюоны, фотоны. Эти частицы не участвуют в сильном взаимодействии, поэтому адронизации им не мешает. Отбирая события с такими частицами, можно изучать гораздо более редкие процессы, чем в исключительно адронных событиях.


Хиггсовский механизм нарушения электрослабой симметрии.


Современная теория элементарных частиц опирается на определенную симметрию между электромагнитными и слабыми взаимодействиями — электрослабую симметрию. Считается, что эта симметрия была в ранней Вселенной и из-за нее частицы были поначалу безмассовы, но на каком-то этапе она самопроизвольно нарушилась, и частицы приобрели массу. В теории элементарных частиц для этого нарушения электрослабой симметрии был придуман хиггсовский механизм. Именно его должен будет изучить LHC.

Для этого в эксперименте потребуется открыть хиггсовский бозон — частицу-отголосок хиггсовского механизма. Если этот бозон будет найден и изучен, физики узнают, как протекало нарушение симметрии, и даже, возможно, создадут новую, более глубокую теорию нашего мира. Если этот бозон не будет найден (ни в каком виде!), то потребуется серьезный пересмотр Стандартной модели элементарных частиц, поскольку без хиггсовского механизма она работать не может.

Все эксперименты, проведенные до сих пор, не могли справиться с этой задачей из-за недостаточно большой энергии частиц. Ожидается, что коллайдер LHC с его рекордной энергией протонов даст ответы на все ключевые вопросы.

Современная теория элементарных частиц — Стандартная модель — занимается не столько перечислением фундаментальных частиц, сколько описанием их взаимодействий. В основе ее лежит идея, что два таких, казалось бы, разных взаимодействия, как электромагнитное и слабое, на самом деле являются двумя сторонами «одной медали» — электрослабого взаимодействия.

В рамках этой теории получается так, что при высокой температуре между слабыми и электромагнитными взаимодействиями существует симметрия. Но электрослабая симметрия возможна только тогда, когда фундаментальные частицы безмассовы, а мы знаем из опыта, что в нашем мире эти частицы массивны. Значит, симметрия должна быть нарушена. Хиггсовский механизм как раз и является той движущей силой, которая нарушает эту симметрию. Можно сказать, что главная задача хиггсовского механизма — сделать частицы массивными.

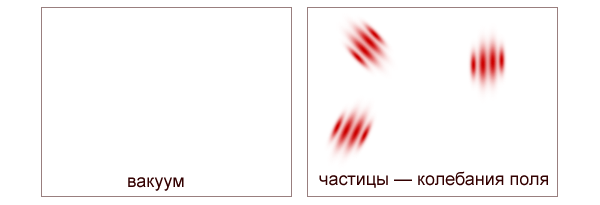

Происходит это так. В квантовой теории все частицы — это вовсе не «твердые шарики», а кванты, колеблющиеся «кусочки» поля. Электроны — это колебания электронного поля, фотоны — колебания электромагнитного поля и т. д. У каждого поля есть состояние с самой низкой энергией — оно называется «вакуумом» этого поля. Для обычных частиц вакуум — это когда частицы отсутствуют, то есть когда их поле везде равно нулю. Если частицы присутствуют (то есть поле не везде равно нулю), то такое состояние поля обладает энергией больше, чем у вакуума.

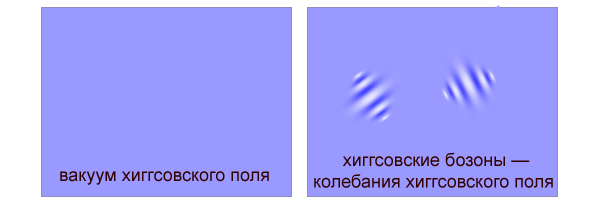

А хиггсовское поле устроено особым образом — у него вакуум ненулевой. Иными словами, состояние с наинизшей энергией хиггсовского поля — это когда всё пространство пронизано хиггсовским полем определенной силы, на фоне которого движутся остальные частицы. Колебания хиггсовского поля относительно этого «вакуумного среднего» — это хиггсовские бозоны, кванты хиггсовского поля.





Вездесущее присутствие фонового хиггсовского поля сказывается на движении частиц строго определенным образом — оно затрудняет ускорение частиц, но не мешает их равномерному движению. Частицы становятся более инертными, под действием внешних сил они начинают двигаться как-то неохотно — иными словами, у них появляется масса. Эта масса тем больше, чем сильнее они «цепляются» за хиггсовское поле. Впрочем, некоторые частицы, например фотоны, не цепляются напрямую к хиггсовскому полю и остаются безмассовыми.

Хиггсовские бозоны тоже массивные, поскольку хиггсовское поле взаимодействует само с собой. Отличительная черта хиггсовских бозонов — они взаимодействуют с разными частицами пропорционально их массе — ведь хиггсовское вакуумное среднее и хиггсовский бозон суть два проявления одного и того же хиггсовского поля. Это свойство хиггсовских бозонов очень важно для их поиска на LHC.

Всё ли известно про хиггсовский механизм? Вовсе нет! Более того — про него известно очень, очень мало. Дело в том, что практически все экспериментальные данные, на которых «выросла» Стандартная модель, требуют лишь сам факт нарушения симметрии, но почти ничего не говорят по поводу его механизма. Поэтому проблема сейчас заключается не в том, что физики не знают, как объяснить нарушение электрослабой симметрии, а в том, что они придумали уже очень много вариантов этого нарушения.

Некоторые из них очень простые — как в Стандартной модели, другие — идейно простые, но чуть более сложные в исполнении (например, в моделях с несколькими бозонами Хиггса), а некоторые опираются на принципиально новые идеи, например суперсимметрию, многомерные пространства или новый тип взаимодействия. Все эти варианты собирательно называют «неминимальные хиггсовские механизмы». Какой из них окажется ближе к реальности, можно будет узнать после нескольких лет работы LHC.

Можно ли обойтись без хиггсовского механизма? В принципе, да, но тогда неизбежно получится намного более экзотическая теория, чем Стандартная модель с обычным хиггсовским механизмом.


Тут нужно понимать логическую цепочку. Если мы принимаем идею электрослабой симметрии, то тогда эту симметрию необходимо как-то нарушить. Хиггсовский механизм — самый естественный и минимальный способ такого нарушения. Есть попытки построения бесхиггсовского механизма, но все они очень экзотические и требуют введения новых частиц, взаимодействий или даже пространственных координат. Конечно, будет очень интересно, если именно такая модель реализуется в нашем мире, но с точки зрения конструирования моделей это гораздо более сложные и менее естественные теории, чем хиггсовский механизм.

Если же мы не принимаем идею электрослабой симметрии, то хиггсовский механизм уже не нужен, но тогда потребуется создать иную теорию слабых взаимодействий, которая бы объяснила все наблюдаемые свойства частиц. Напомню, что Стандартная модель не только прекрасно справляется с этим, но и именно на ее основе были предсказаны и затем подтверждены в эксперименте свойства W- и Z-бозонов, отвечающих за слабое взаимодействие. Никакой другой теории, которая могла бы прийти на замену Стандартной модели, пока нет.

На все ли вопросы отвечает хиггсовский механизм?Опять же, нет. Хиггсовский механизм не объясняет всё, он лишь завершает Стандартную модель, делая ее теорией, пригодной для вычислений при энергиях много меньше 1 ТэВ.


Поэтому при попытке экстраполировать Стандартную модель на очень большие энергии возникают проблемы. Подчеркнем, что это проблемы не хиггсовского механизма самого по себе, а всей Стандартной модели. Они отражают тот факт, что СМ не полна и является лишь «приблизительной» теорией, хорошо работающей лишь при низких энергиях.

При высоких энергиях вместо Стандартной модели должна заработать какая-то новая, более глубокая и еще не построенная теория, в которой эти проблемы будут (отчасти?) решены. Что это за теория — достоверно не известно, но наработок существует уже очень много. Поэтому главная задача LHC — попытаться хоть краешком глаза увидеть проявления этой теории, чтобы понять, куда двигаться дальше. Большинство физиков уверены, что этого можно достичь именно через исследования хиггсовского механизма.
  1. Большой адронный коллайдер.






Что такое LHC ?


LHC — сокращение от Large Hadron Collider, Большой адронный коллайдер. «Большим» он назван из-за своего размера (его периметр составляет примерно 27 км), «адронным» — потому что он ускоряет протоны и тяжелые ядра, которые являются адронами (то есть частицами, состоящими из кварков), «коллайдером» — потому что ускоряются эти частицы в двух пучках, циркулирующих в нём в противоположных направлениях, и в специальных местах сталкиваются друг с другом.

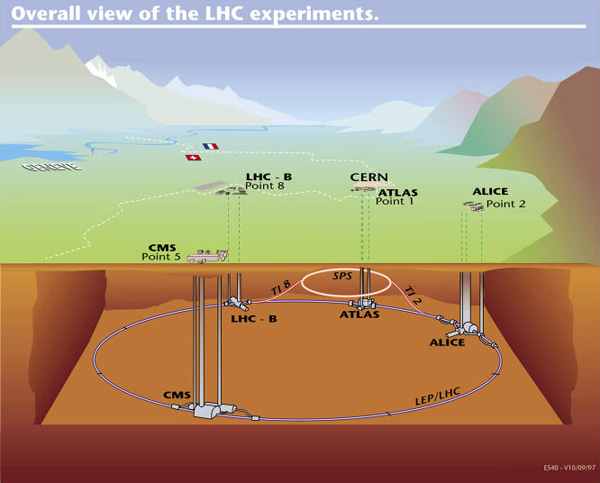

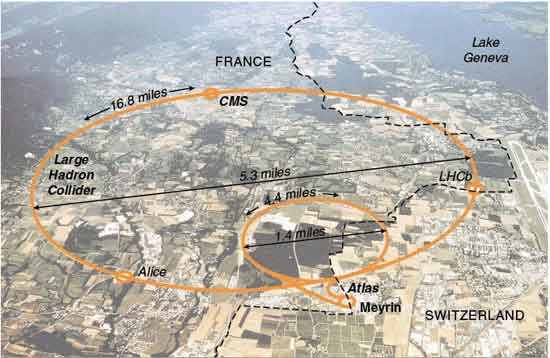

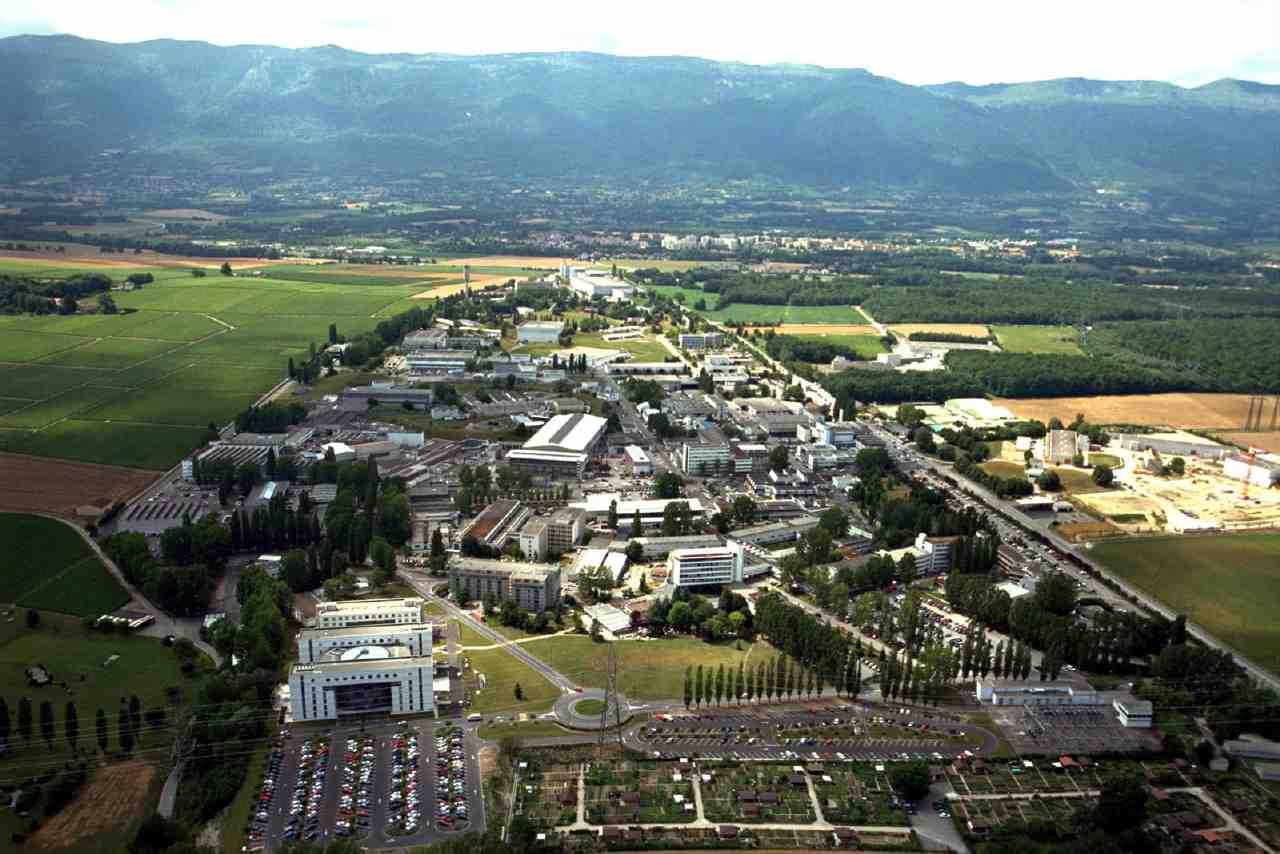

LHC находится на территории Швейцарии и Франции, вблизи Женевы, в туннеле на глубине около 100 метров (раньше в этом же туннеле располагался электрон-позитронный коллайдер LEP). Исследования на нём координирует ЦЕРН — Европейский центр ядерных исследований, но реально работают на нём десятки тысяч человек из самых разных стран и организаций.



В LHC можно выделить сам ускоритель и несколько детекторов, построенных вокруг точек столкновения протонов. В самом ускорителе протоны разгоняются до энергии 7 ТэВ на протон, так что полная энергия в системе центра масс двух сталкивающихся протонов равна 14 ТэВ. В каждом из двух встречных пучков — многие миллиарды протонов, поэтому полная энергия, запасенная в пучке, очень велика, она примерно равна кинетической энергии летящего самолета.

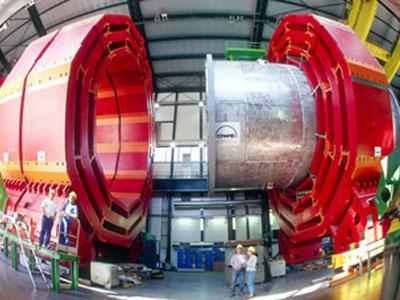

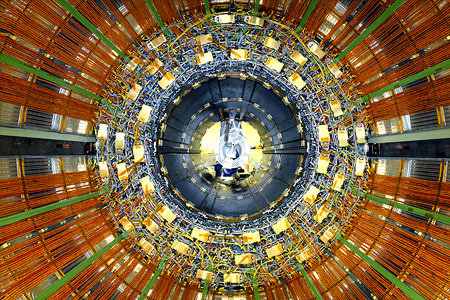

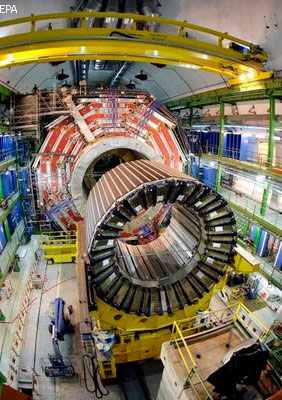

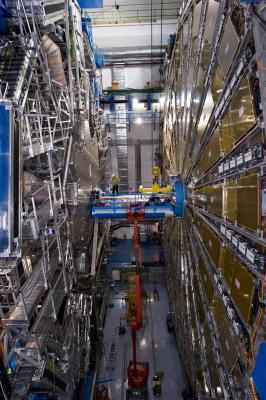

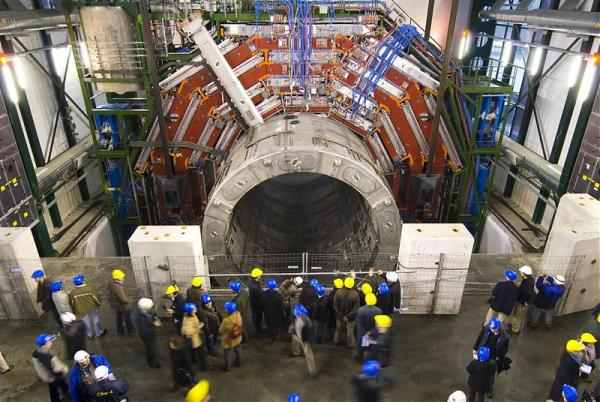

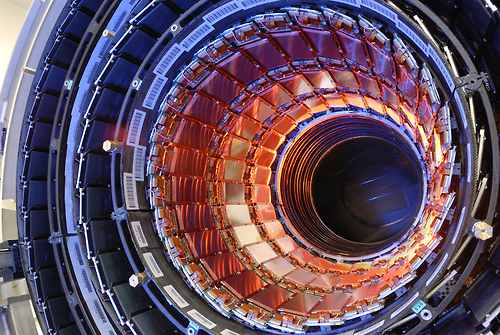

Детекторы — это отдельные экспериментальные установки, по своей сложности не уступающие самому ускорительному кольцу. На LHC работает сразу несколько экспериментов, каждый со своим детектором. Два самых главных — это ATLAS и CMS

LHC — самая сложная экспериментальная установка, когда-либо созданная человеком. Ускоритель и детекторы начали строиться более 10 лет назад; отдельные их компоненты создавались и тестировались в сотнях научных лабораторий мира, да и сама сборка ускорителя и детекторов на месте заняла около двух лет. LHC будет работать в течение нескольких лет и должен будет решить ряд поставленных перед ним задач. Ожидается, что данные LHC приведут к бурному развитию физики элементарных частиц, что скажется на всей физике в целом.


Устройство LHC.


Ускоритель — это установка для разгона пучков элементарных частиц; коллайдер — это такой тип ускорителя, в котором разгоняются два пучка частиц в противоположных направлениях и сталкиваются друг с другом. В русскоязычной терминологии коллайдер называют также ускорителем на встречных пучках.



С точки зрения научной задачи сам ускоритель выполняет только полдела — он лишь сталкивает частицы. Изучением результатов столкновения занимаются детекторы элементарных частиц — специальные многослойные установки, собранные вокруг точек столкновения. Иногда ускорителем называют тандем «ускоритель + детекторы»; в этом случае, если надо подчеркнуть, что речь идет именно об ускорителе, а не о детекторах, часто говорят «ускорительное кольцо».

LHC — циклический (то есть кольцевой) коллайдер; пучки протонов или ядер свинца циркулируют в нём непрерывно, совершая свыше 10 тысяч оборотов в секунду и сталкиваясь на каждом круге со встречным пучком. На рис.  показана схема расположения основных элементов ускорительного кольца LHC.

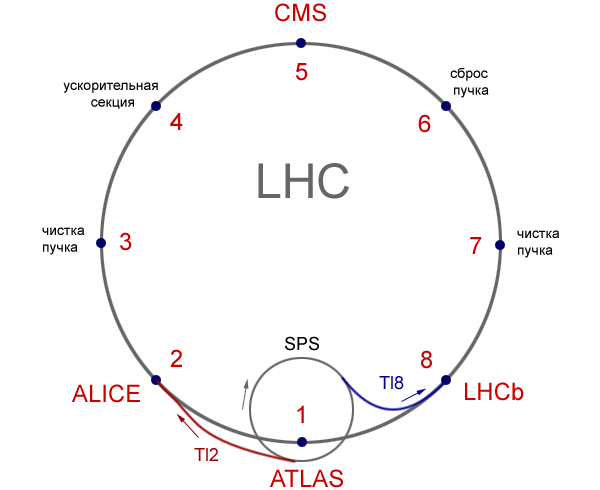

Всё кольцо LHC поделено на восемь секторов, границы которых отмечены точками от 1 до 8. На каждом участке (1–2, 2–3 и т. д.) стоят в ряд магниты, управляющие протонным пучком. Благодаря магнитному полю поворотных магнитов сгустки протонов не улетают прочь по касательной, а постоянно поворачиваются, оставаясь внутри ускорительного кольца. Эти магниты формируют орбиту, вдоль которой движутся протоны. Кроме того, специальные фокусирующие магниты сдерживают поперечные колебания протонов относительно «идеальной» орбиты, не давая им задевать стенки довольно узкой (диаметром несколько сантиметров) вакуумной трубы.

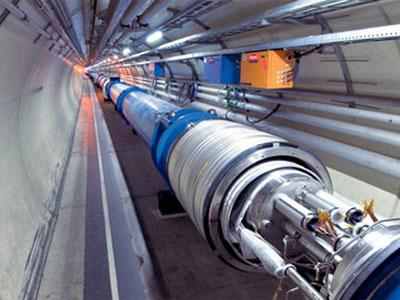

Внутри ускорителя идут рядом друг с другом две вакуумные трубы, по которым циркулируют два встречных протонных пучка, каждый в своем направлении. Эти две трубы объединяются в одну только в специально выделенных местах — в точках 1, 2, 5, 8. В этих точках происходят столкновения встречных протонных пучков, и именно вокруг них построены четыре основных детектора: два крупных — ATLAS и CMS, и два средних — ALICE и LHCb. Вблизи двух крупных экспериментов установлены также два специализированных мелких детектора — TOTEM и LHCf.

В точке 4 расположена ускорительная секция. Именно здесь протонные пучки при разгоне получают с каждым оборотом дополнительную энергию. В точке 6 находится система сброса пучка. Здесь установлены быстрые магниты, которые в случае необходимости уводят пучки по специальному каналу прочь от ускорителя. В точках 3 и 7 установлены системы чистки пучка; кроме того, эти места зарезервированы для возможных будущих экспериментов.

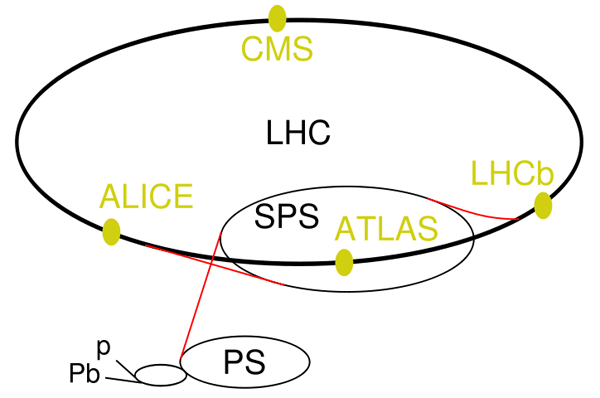

Протонные пучки попадают в LHC из предварительного ускорителя SPS. Линии передачи пучка (Tl2 и Tl8), соединяющие два этих кольцевых ускорителя вместе со специальными магнитами на каждом из них, составляют вместе инжекционный комплекс коллайдера LHC (от слова «инжекция» — впрыскивание пучка). Поскольку на SPS пучок крутится только в одну сторону, инжекционный комплекс состоит из двух линий и имеет несимметричный вид. В ускорительное кольцо SPS протоны попадают из источника через цепочку еще меньших ускорителей

Как и любое тело, сгусток элементарных частиц, предоставленный сам себе, будет двигаться прямолинейно и равномерно. Для того чтобы удерживать его на круговой траектории внутри ускорителя (а также поддерживать от падения вниз под действием силы тяжести), требуется постоянно воздействовать на пучок магнитным полем.

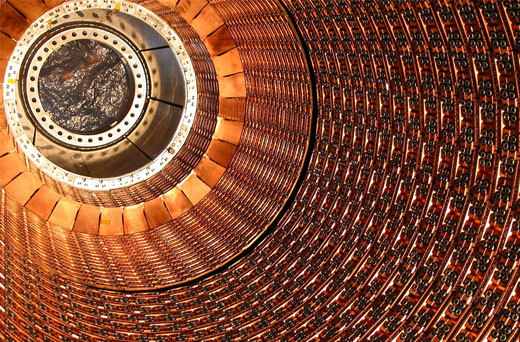

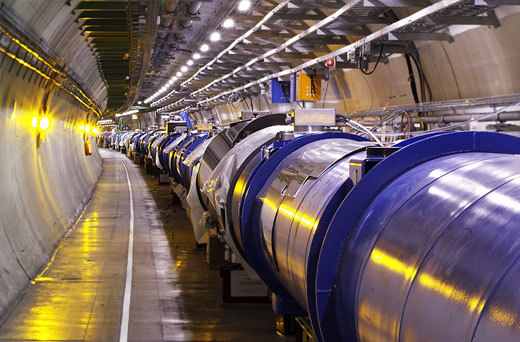

На LHC для управления пучками используется несколько тысяч магнитов разного назначения. Именно они являются самой важной (и самой дорогой) частью ускорителя. Траекторией пучков управляют поворотные магниты, которые слегка разворачивают пролетающий сквозь них пучок и удерживают его внутри кольцевой вакуумной трубы. Имеются также фокусирующие магниты, не дающие пучку расплыться, и разнообразные корректирующие магниты. В точках инжекции и сброса пучка установлены специальные быстрые магниты.

Протоны поступают в LHC из предварительного ускорителя SPS («Протонного суперсинхротрона»). Имеются две линии передачи пучка, которые отходят от SPS в двух местах и подходят к ускорительному кольцу LHC вблизи точек 2 и 8 (эти линии называются Tl2 и Tl8). Инжекционный комплекс — это сложное инженерное сооружение, работоспособность которого зависит не только от правильной настройки магнитной системы, но и от точной синхронизации ритма работы SPS и LHC.

Инжекция (то есть «впрыскивание») протонов в LHC происходит не непрерывно, а импульсами. Во время работы LHC линии передачи пустуют, а в предварительном ускорителе SPS накапливается очередная порция протонов. В конце каждого цикла работы LHC высокоэнергетический пучок сбрасывается, и коллайдер подготавливается к приему новой порции электронов. В течение нескольких минут следует серия импульсных включений и выключений быстрых магнитов на концах линии передачи протонов, в ходе которых протонные сгустки переводятся из SPS в LHC и один за другим выстраиваются на свои «позиции» в пучке, не мешая уже циркулирующим сгусткам.

Перед тем как попасть в SPS, протоны проходят через несколько ускорителей меньшего размера. (см. краткую схему на рис. ).




Вначале с помощью ионизации протоны добываются из газообразного водорода, затем их разгоняют до энергии 50 МэВ в линейном ускорителе и впрыскивают в бустер PSB. Там протоны разгоняются до энергии 1,4 ГэВ, переводятся в протонный синхротрон PS, ускоряются до 25 ГэВ и только после этого попадают в SPS. В нём они разгоняются до 450 ГэВ и инжектируются в LHC. Похожую последовательность ускорителей проходят и ядра свинца, правда в их случае есть специфика, связанная с нагревом и атомизацией свинцового образца и ионизацией атомов.


Протоны впрыскиваются в LHC на энергии 0,45 ТэВ и ускоряются до 7 ТэВ уже внутри основного ускорительного кольца. Этот разгон происходит во время пролета протонов сквозь несколько резонаторов, установленных в точке 4.

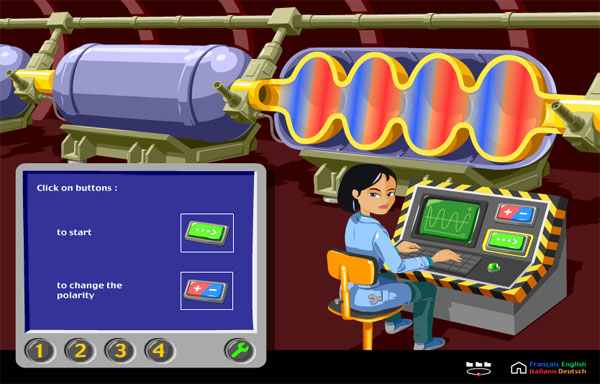

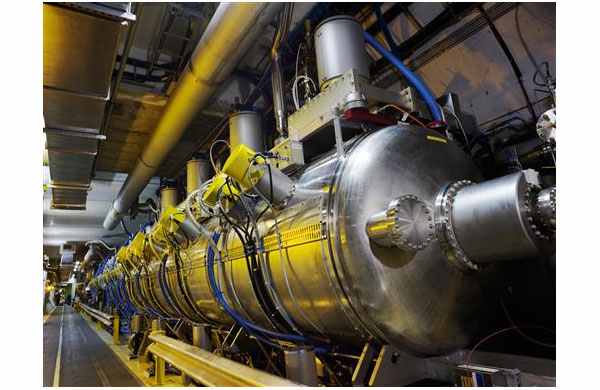

Резонатор представляет собой полую металлическую камеру сложной формы (см. рис.), внутри которой возбуждается стоячая электромагнитная волна с частотой колебаний примерно 400 МГц. Эффективное и однородное ускорение всего пучка переменным полем оказывается возможным благодаря тому, что весь пучок разбит на отдельные сгустки, следующие на строго определенном расстоянии друг за другом. Когда сгусток протонов пролетает сквозь резонатор, электромагнитное колебание находится как раз в такой фазе, чтобы электрическое поле вдоль оси пучка подталкивало протоны вперед.





Фаза колебания поля в резонаторе настроена так, что в момент пролета частиц электрическое поле не максимально, а нарастает. Так делается для того, чтобы автоматически выравнивать энергию ускоряемых частиц. Если какой-то протон случайно оказался более энергичным, чем соседи, он вырывается вперед и на следующем круге приходит в ускоряющую камеру с небольшим опережением. Из-за этого он получает чуть меньше добавочной энергии, чем остальные протоны. И наоборот, если протон случайно потерял немного энергии и оказался в хвосте своего сгустка, то при следующем пролете через ускорительную секцию он получил побольше энергии. Это свойство сгустка частиц называется автофазировкой.

Ускорение протонов с энергии инжекции 0,45 ТэВ до 7 ТэВ происходит довольно медленно, примерно за 20 минут. Скорость этого процесса ограничена вовсе не мощностью ускорительной секции, а скоростью усиления магнитного поля в поворотных магнитах — ведь оно должно расти синхронно с энергией частиц для того, чтобы удерживать их в вакуумной трубе неизменного радиуса.

Колебания электромагнитного поля в резонаторе порождают сильные токи, текущие по поверхности камеры. Для того чтобы избежать тепловых потерь энергии, резонаторы на LHC тоже работают в сверхпроводящем состоянии при температуре 4,5 К (–268,7°C). Впрочем, внутренняя поверхность резонатора не идеальна и неизбежно содержит маленькие дефекты, на которых выделяется тепло. Но поскольку резонаторы сделаны из меди, это тепло быстро отводится.

Протонный пучок на полной энергии и интенсивности обладает большой разрушительной силой (представьте себе энергию летящего реактивного самолета, сфокусированную в поперечнике меньше миллиметра). В норме пучок циркулирует внутри вакуумной камеры и не задевает аппаратуру. Однако если в управляющей магнитной системе произойдет сбой или траектория пучка слишком сильно отклонится от расчетной, пучок станет опасен, и его нужно будет быстро сбросить. Кроме того, сброс ослабевшего пучка надо делать каждые несколько десятков часов и при нормальной работе ускорителя.

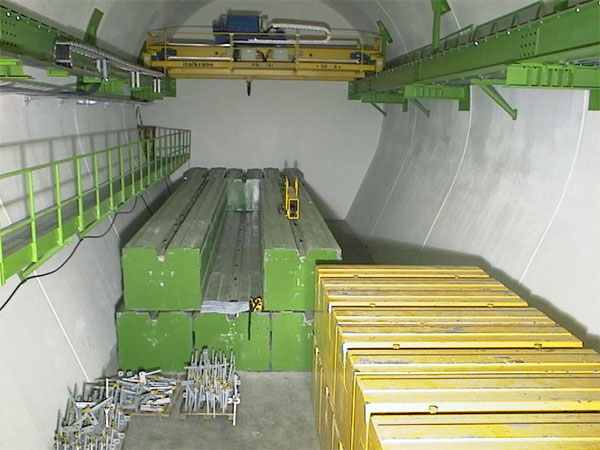

Всем этим занимается специальная система сброса пучка, установленная в точке 6. В ней размещены специальные быстрые магниты, которые при необходимости включаются в считанные микросекунды и слегка отклоняют пучок. В результате протоны сходят с круговой орбиты, затем пучок дефокусируется, по специальному каналу уходит прочь от ускорителя и в отдельном зале безопасно поглощается массивными карбон-композитными блоками (блоки от этого сильно нагреваются, но не плавятся).

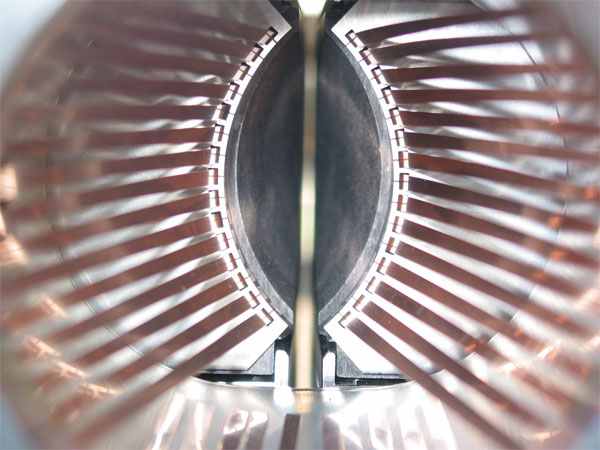

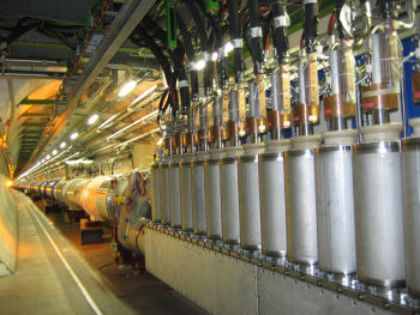

Для того чтобы протонные пучки могли свободно циркулировать в LHC, внутри ускорительной трубы создан сверхглубокий вакуум. Давление остаточных газов составляет порядка 1013 атм. Однако даже при таком низком давлении время от времени происходит столкновение протонов с молекулами остаточного газа, что сокращает время «жизни пучка» до нескольких дней.

Несмотря на то что вакуумная труба небольшая, радиусом примерно 5 см, она очень длинная, так что полный объем, подлежащий вакуумированию, сопоставим с крупным зданием. Кроме того, из-за многочисленных контактов и соединений, а также из-за большой площади внутренней поверхности вакуумной камеры задача по поддержанию нужного вакуума оказывается очень непростой.

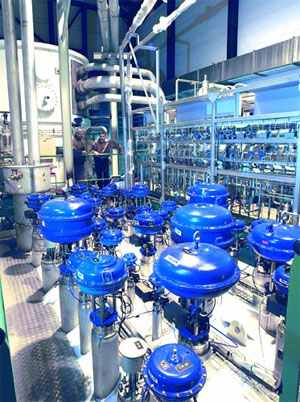

Еще одной важной частью инфраструктуры ускорителя является криогенная система, охлаждающая ускорительное кольцо. Она поддерживает в поворотных магнитах (а также в некоторых других элементах) температуру 1,9 К (то есть –271,25°C), при которой сверхпроводник безопасно держит нужный ток и создает требуемое магнитное поле. Для поддержания рабочей температуры ускорителя используется уникально высокая теплопроводность сверхтекучего гелия. По гелиевому каналу на LHC можно передавать киловатты теплового потока при перепаде температур всего 0,1 К на расстоянии в километр!

Криогенная система на LHC многоступенчатая. Для охлаждения используется 12 миллионов литров жидкого азота и почти миллион литров жидкого гелия. LHC в ходе работы будет потреблять 2-3 грузовика жидкого азота и порядка 500 литров жидкого гелия в день.



В точках 3 и 7 расположены устройства для «чистки» пучка. Когда протонный пучок движется внутри вакуумной трубы, то протоны колеблются в поперечной плоскости, и некоторые из них могут отклониться от идеальной траектории довольно далеко. Такие «блуждающие» протоны (на языке физиков — «гало пучка») могут задеть стенки вакуумной трубы или аппаратуру. Даже если это будет ничтожная доля от всего протонного пучка, они могут локально нагреть или даже повредить аппаратуру. Например, локальное энерговыделение всего в несколько сотых долей джоуля на кубический сантиметр способно вызвать переход поворотного магнита из сверхпроводящего в нормальное состояние, что приведет к срочному сбросу пучка.




Система чистки пучка механическим образом отсекает гало пучка. Для этого в непосредственную близость к пучку (на расстояние всего пару миллиметров!) придвигаются массивные блоки — «челюсти» коллиматора. Они поглощают «блуждающие» протоны, но не мешают основной части пучка. Впрочем, «отсеченные» протоны тоже небезопасны — они сильно нагревают материал коллиматора, а также порождают на нём поток частиц более низкой энергии («вторичное гало»), которое тоже приходится отсекать вторичными коллиматорами.

Задачи, стоящие перед LHC.



Обычно утверждается, что целью LHC является открытие хиггсовского бозона. Несмотря на всю важность этой задачи, это всего лишь один из пунктов довольно обширной научной программы LHC.

Физиков интересует, на самом деле, не столько сам хиггсовский бозон, сколько хиггсовский механизм нарушения электрослабой симметрии. Именно изучение этого механизма, возможно, натолкнет физиков на новую теорию нашего мира, более глубокую, чем Стандартная модель.

Задачи LHC:

1. Изучение хиггсовского механизма.

Хиггсовский бозон — это «частица-отголосок» этого механизма; его просто удобнее всего изучать именно через открытие и изучение хиггсовского бозона. Научная программа LHC, разумеется, не ограничивается одним лишь обнаружением бозона Хиггса, но и включает в себя многочисленные задачи по доскональному изучению его свойств.

2. Поиск суперсимметрии.

Суперсимметрия — это очень сильная и глубокая теоретическая идея об устройстве нашего мира. Она пока не подтверждена экспериментом, но, возможно, LHC сможет найти ее проявления.


3. Изучение топ-кварков.

Топ-кварки — самые тяжелые из известных на сегодня фундаментальных частиц, причем они намного тяжелее всех остальных кварков. Это наводит физиков на мысль, что топ-кварки могут играть важную роль в самом процессе нарушения электрослабой симметрии. Кроме того, топ-кварки могут оказаться удобным рабочим инструментом для поиска хиггсовского бозона. Всё это требует внимательного изучения свойств топ-кварков на LHC.

  1. Изучение кварк-глюонной плазмы.

На LHC будут происходить не только протон-протонные столкновения, но и столкновения ядер свинца (ожидается, что примерно 1 месяц в году будет проходить в режиме ядерных столкновений). При лобовом столкновении двух ультрарелятивистских ядер на короткое время образуется и затем распадается плотный и очень горячий комок ядерного вещества. Понимание происходящих при этом явлений (переход в состояние кварк-глюонной плазмы и ее остывание) очень нужно для построения более совершенной теории сильных взаимодействий, которое окажется очень полезным как для ядерной физики, так и для астрофизики.


5. Изучение фотон-адронных и фотон-фотонных столкновений.

Протоны электрически заряжены, поэтому ультрарелятивистский протон порождает облако почти реальных фотонов, летящих рядом с протоном. Этот поток фотонов становится еще сильнее в режиме ядерных столкновений, из-за большого электрического заряда ядра. Эти фотоны могут столкнуться со встречным протоном, порождая типичные фотон-адронные столкновения, или даже друг с другом.





  1. Новости LHC.


20.11.09

Большой адронный коллайдер заработал.


Вечером 20 ноября начался запуск пучков в Большой адронный коллайдер. В течение нескольких часов были успешно пройдены сразу несколько этапов. Вначале физики добились того, что пучок беспрепятственно проходил через все сектора ускорителя и делал несколько оборотов, затем с помощью направляющих магнитов орбита была стабилизирована, и вскоре пучок циркулировал уже несколько минут. Была достигнута синхронизация пучка с ускоряющей секцией коллайдера, после чего физики переключились на пучок, идущий в противоположном направлении и повторили все этапы для него.

Цель на ближайшие дни — добиться устойчивой циркуляции пучков в течение длительного времени, а также проверить параметры магнитной системы и управляемость пучков. Измерения вначале будут вестись для двух пучков по отдельности, и лишь спустя несколько дней оба пучка запустят в коллайдер одновременно.



23.11.09

Зарегистрированы первые столкновения встречных пучков на LHC.


В понедельник днем оба протонных пучка были запущены в ускоритель и в течение длительного времени циркулировали одновременно, а вечером был даже организован короткий сеанс столкновений встречных пучков. Что последует дальше — столкновения на энергии 450 ГэВ или повышение энергии до 1,2 ТэВ, — будет решено позже.


26.11.09

Озвучены результаты первой недели работы LHC.


В пятницу 26 ноября в ЦЕРНе состоялась специальная презентация, посвященная первой неделе работы LHC. На ней были озвучены первые результаты работы как самого коллайдера, так и всех четырех основных детекторов.



Стив Майерс (Steve Myers), один из руководителей проекта, в своем докладе о состоянии дел на LHC подробно рассказал о первых часах и днях работы коллайдера. Он подчеркнул, что благодаря слаженной работе всех специалистов ускоритель вошел в рабочий режим исключительно быстро. В течение трех дней были успешно пройдены этапы, на которые изначально отводилось намного больше времени. Завершилось это первым пробным сеансом столкновений протонов, которые были зарегистрированных всеми четырьмя детекторами, а также успешной попыткой слегка увеличить энергию протонов (с 450 ГэВ до 560 ГэВ).




Впрочем, за этими первыми достижениями последовали несколько дней, которые оказались далеко не такими успешными. Практически в течение всей недели в ход работы коллайдера то и дело вмешивались небольшие поломки: повышение температуры в некоторых секторах ускорителя, утечка вакуума в протонном синхротроне PS (этому ускорителю, кстати, на днях исполнилось 50 лет), сбои в работе недавно установленной противоаварийной системы защиты магнитов QPS, проблемы при синхронизации пучка 1 с ускорительной секцией. К чести техников, все эти проблемы устранялись в достаточно короткие сроки, так что в субботу возобновилась плановая работа с пучками.



На собрании прозвучали также отчеты каждого из экспериментов, касавшихся прежде всего обработки первых протон-протонных столкновений. Детекторы в сумме зарегистрировали несколько сотен событий (частота столкновений составляла несколько событий в минуту — почти в миллиард раз меньше той частоты, которую будет выдавать LHC на пике производительности), и на основании этого была проведена некоторая калибровка аппаратуры. Например, самые первые столкновения в детекторе ATLAS показали, что протонные сгустки сталкиваются не в самом центре детектора, а смещены примерно на 15 см вдоль оси пучков. Эти данные позволили подстроить ускорительную секцию коллайдера так, чтобы встречные сгустки слегка сместились относительно друг друга и чтобы столкновения происходили в центре детектора.





Итак, можно утверждать, что Большой адронный коллайдер успешно работает. И это не повлекло никаких катастрофических событий, которые предрекались критически настроенной общественностью и опровергались учеными физиками. К числу подобных прогнозов относились возможности образования черных дыр, формирования неустойчивого вакуума и даже гибель планеты.
