ПРОСТЕЙШИЕ ПРИЕМНИКИ



Самым простым является детекторный приемник, с помощью которого можно слушать программы местных мощных радиостанций на наружную антенну высотой 5.. .7 м над поверхностью земли. Для того чтобы собрать такой прием­ник, нужно иметь головные телефоны и несколько деталей, которые можно при­обрести в радиомагазинах, а некоторые изготовить самостоятельно. Эти приемни­ки предельно просты и не требуют источника питания. Поэтому длительное время, примерно с начала 20-х до начала 50-х годов, радиолюбители начинали свой путь в радиоэлектронику с изготовления детекторного приемника. Правда, очевидны два существенных недостатка этих приемников. Во-первых, необходимость иметь высоко поднятую антенну и хорошее заземление, а во-вторых, очень мала громкость звучания. В лучшем случае детекторным приемником могут пользоваться одновременно только два слушателя — по одному телефону на каждого.


Рис. 7


Для того чтобы избавиться от громоздкой наружной антенны и заземления, необходимо, чтобы приемник имел усилитель высокой частоты (ВЧ), увеличива­ющий мощность электрических сигналов, принятых антенной, до уровня, необхо­димого для хорошей работы детектора и подключенного к нему головного теле­фона. Тогда можно было бы обойтись малогабаритной магнитной антенной, встро­енной в приемник.

Детекторный приемник не имеет ступеней усиления высокой и низкой частот, поэтому его структуру принято характеризовать символом 0-V-0. Латинской бук­вой V обозначают детектор. Цифра до детектора указывает число ступеней уси­ления ВЧ, после детектора — число ступеней силения НЧ. Поэтому приемник с одной ступенью усиления ВЧ будет иметь обозначение 1-V-0, с двумя ступенями усиления ВЧ — 2-V-0. Если в этот приемник добавить ступень усиления НЧ, его формула изменится на 2-VM. Все приемники структуры n-V-m, т. е. имеющие л ступеней усиления ВЧ и m ступеней усиления НЧ, принято называть приемника­ми прямого усиления. Приемник прямого усиления 1-V-0 является наиболее про­стым после детекторного.

Основными составными частями приемников прямого усиления являются: маг­нитная антенна, усилитель ВЧ, детектор, головной телефон и источник питания. Усилитель ВЧ выполняют на одном, двух или трех транзисторах, причем лучшие результаты получаются, когда хотя бы один из транзисторов полевой. Примене­ние полевых транзисторов в приемниках прямого усиления значительно сокраща­ет число используемых пассивных деталей, улучшает качество приема. Но вместе с тем неплохие результаты можно получить и при использовании биполярных транзисторов.

Приемник не может обеспечить громкоговорящего приема, так как выходная мощность его НЧ сигнала мала. Для того чтобы приемник работал громко, не­обходимо к выходу детектора подключить вход усилителя НЧ, нагруженного иа громкоговоритель. Принято, что громкоговорящим прием будет при выходной мощности усилителя НЧ не менее 30 мВт. Такая мощность позволяет прослуши­вать радиовещательные программы одновременно нескольким слушателям в не­большой тихой комнате. Если аудитория слушателей больше и в помещении шумно, а также если приемником пользуются на улице, то выходная мощность усилителя должна быть уже не менее 0,3.. .0,5 Вт.

Для большинства радиолюбителей, в том числе и начинающих, не представ­ляет особого труда изготовить и наладить усилитель НЧ не только с указанной выше мощностью, но и более мощных. Усилитель может быть оформлен в виде отдельной конструкции, что характерно для самых первых самоделок начинаю­щих радиолюбителей. Но чаще усилитель НЧ объединяют с приемным блоком в одной конструкции. Приемники прямого усиления широко используют радиолю­бители для работы в диапазонах ДВ и СВ. Для приема программ на коротких (KB) и ультракоротких (УКВ) волнах приемники прямого усиления оказываются неэффективными. Здесь применяют более сложные супергетеродинные приемники. В настоящее время промышленность выпускает только супергетеродинные при­емники. Они значительно сложнее приемников прямого усиления и в изготовле­нии, и в налаживании, поэтому в этой книге не рассматриваются.

Автор счел целесообразным начать рассказ с приемника 2-V-0 на двух тран­зисторах, причем один из них полевой. С одной стороны, сочетание полевого и биполярного транзисторов позволяет уменьшить число необходимых деталей при­емника, улучшить качество воспроизведения звука, а с другой — рассказать об особенностях применения транзисторов различных типов на примере одной кон­струкции. Рекомендации по налаживанию, а также по подбору и замене деталей, данные к описываемой конструкции, справедливы и в отношении к последую­щим. По существу, этот приемник можно считать базовым для построения более сложных вариантов приемника прямого усиления.

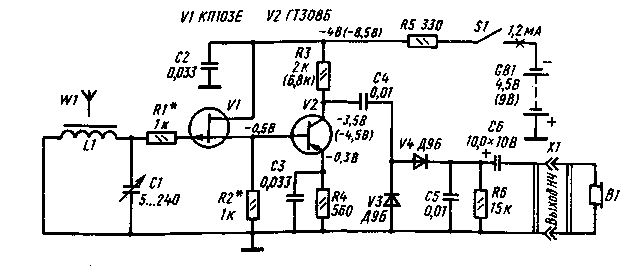

ПРИЕМНИК 2-V-0


Приемник предназначен для работы в одном из радиовещательных диапазонов — ДВ или СВ — либо при частичном их перекрытии. Для прослушивания программ ис­пользуют головные телефоны. Приемник обе­спечивает уверенный прием сигналов ра­диостанций, удаленных на расстояние не бо­лее 150...300 км. Питать приемник можно от гальванической батареи напряжением 4,5 или 9 В. Потребляемый ток не превышает 1,2 мА. Срок службы комплекта питания не ме­нее 400 ч. В приемнике могут быть исполь­зованы высокочастотные полевые транзисторы малой мощности с л- и р-каналом и высокоча­стотные биполярные структуры n-р-n и р-n-р. Малогабаритная магнитная антенна размещена в корпусе приемника. Внешний вид приемника показан на рис. 7. При указанных на рисунке размерах масса приемника не превышает 200 г.
