Рис. 13


Как видно из рис. 8 и 9, диоды детектора одного приемника включены вза­имно-обратно по отношению к диодам другого. Вообще говоря, от изменения по­лярности включения диодов работа детектора никак не изменяется, меняется лишь полярность напряжения на конденсаторе С5, что влечет за собой изменение полярности включения конденсатора Сб. На работе телефонов это тоже не отра­жается. Но вместе с тем в простых транзисторных приемниках прямого усиления желательно, чтобы полярность выходного напряжения детектора относительно об­щего провода была противоположной полярности подключения источника пита­ния. В этом случае значительно улучшается устойчивость усилителя ВЧ к само­возбуждению, уменьшаются искажения звука при приеме сигналов мощных ра­диостанций. Именно по этой причине во всех описываемых приемниках поляр­ность включения диодов детектора заменяется на обратную при изменении по­лярности батареи питания.

Для изготовления приемника потребуются в основном готовые детали и уз­лы, за исключением катушки магнитной антенны, монтажной платы, на которой размещают детали, и корпус. Возможно сокращение даже этого небольшого чис­ла самодельных деталей, если применить готовые катушку магнитной антенны и корпус от какого-либо серийного приемника.

Катушка L1 состоит из бумажного каркаса и обмотки. Для ее изготовле­ния нужно склеить из бумаги каркас так, чтобы он перемещался по ферритовому стержню. Длина каркаса 30.. .40 мм, толщина стенок 0,3.. .0,5 мм. Для склеива­ния лучше всего использовать обычную писчую бумагу и нитроклей. Возможно применение канцелярского казеинового клея. Широко распространенный клей БФ-2 может ухудшить добротность будущего контура. Для обмотки годится медный гибкий провод диаметром 0,12.. .0,17 мм в эмалевой (или эмалевой и шел­ковой) изоляции или многожильный эмалированный провод. Этот провод свива­ется из большого числа (до 20) медных изолированных проводников. Диаметр каждого из них около 0,06 мм. Такой многожильный провод применяют в основ­ном для высококачественных контурных катушек диапазона средних волн с соб­ственной добротностью до 300.

Провода в эмалевой изоляции имеют обозначения ПЭЛ, ПЭВ-1, ПЭВ-2, в эмалево-шелковой — ПЭЛШО; многожильный — ЛЭШО. Диаметр провода ука­зывают в миллиметрах вслед за его маркой. Например, условное обозначение ПЭВ-1 0,12 говорит о том, что это провод в однослойной винифлексной изоляции диаметром по меди 0,12 мм; ЛЭШО 6X0,6 — провод, свитый из шести эмалиро­ванных проводников каждый диаметром 0,06 мм, снаружи провод изолирован однослойной обмоткой из шелковой пряжи.

Перед пайкой эмалированных проводов их концы нужно тщательно зачи­стить до меди. Чаще всего эту операцию делают лезвием безопасной бритвы пос­ле отжига конца провода над огнем спички. Для того чтобы хорошо зачистить конец тонкого провода, необходимо приобрести навык. Особенно трудно зачищать провода ЛЭШО, тем более, что нельзя оставить непропаянным хоть один про­водник — это резко ухудшит добротность контура.

Длина выводов катушки L1 не должна быть менее 40 мм. Число витков ка­тушки зависит от формы и размеров магнитопровода, марки феррита, максималь­ной емкости конденсатора переменной емкости С1, а также максимальной длины волны, которую должен принимать приемник. Следует отметить, что расчет числа витков катушки магнитной антенны довольно сложен. Поэтому на практике радиолюбители, и не только начинающие, стремятся пользоваться уже готовыми на­моточными характеристиками или даже готовыми катушками. Удобнее всего ис­пользовать блок КПЕ и магнитную антенну в сборе от какого-либо готового при­емника, лучше промышленного изготовления. Если такой возможности нет, то катушку изготавливают самостоятельно в соответствии с помещенными ниже ре­комендациями.

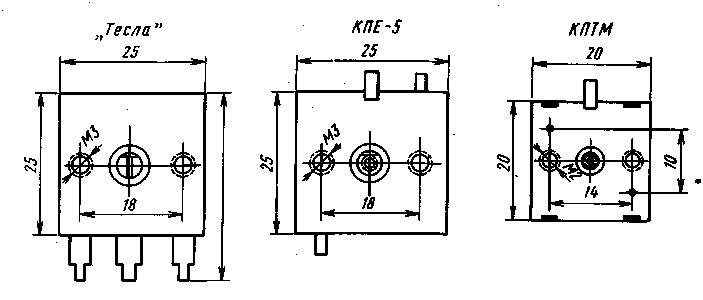

Конденсаторы переменной емкости (КПЕ) в настоящее время применяют главным образом двухсекционные. Наибольшее распространение сре­ди радиолюбителей получили конденсаторы переменной емкости от карманных приемников «Сокол» (КПЕ-5), «Орбита» (КПТМ-1), «Селга» (КПТМ), «Кварц» (КП-4) и др. Главной характеристикой блока КПЕ являются пределы изменения емкости каждой секции. В зависимости от типа она может меняться от 5. ..10 до 180.. .500 пФ. Конструктивно КПЕ бывают с твердым и воздушным диэлектри­ком. В описанных в этой книге приемниках рекомендуется использовать КПЕ с твердым диэлектриком, как самые доступные, малогабаритные и прочные. На рис. 14 даны установочные размеры распространенных в любительской практике КПЕ. Высота (осевая длина) корпуса блоков соответственно равна 24,25 и 18 мм.


Рис. 14


Общий вывод, соединенный с ротором секций блока, обычно подключают к общему проводу. В блоках «Тесла» и КПЕ-5 выводы от неподвижных пластин секций плоские, а в КПТМ — проволочные. Особенность блока КПТМ состоит в том, что на его стороне, противоположной ручке, размещены четыре подстроеч-ных конденсатора, ленточные выводы от их неподвижных пластин размещены по периметру корпуса.

В табл. 5 указаны намоточные характеристики контурной катушки L1 для стержня антенны длиной 70.. .75 мм при использовании блока КПЕ от отечест­венных карманных и переносных приемников. Невозможность перекрытия с од­ной катушкой индуктивности сразу обоих диапазонов полностью объясняется тем, что коэффициент перекрытия блока КПЕ по частоте (или длине волны) не пре­восходит трех, т. е., отношение максимальной длины принимаемой волны к ми­нимальной менее трех, тогда как отношение максимальной длины волны диапа­зона ДВ (2000 м) к минимальной СВ (200 м) равно 10.
