МИНИСТЕРСТВО ОБРАЗОВАНИЯ

И НАУКИ РОССИЙСКОЙ ФЕДЕРАЦИИ


САНКТ-ПЕТЕРБУРГСКИЙ ГОСУДАРСТВЕННЫЙ

УНИВЕРСИТЕТ ИНФОРМАЦИОННЫХ ТЕХНОЛОГИЙ,

МЕХАНИКИ И ОПТИКИ


Кафедра вычислительной техники


П.С.Довгий, В.И.Поляков

Прикладная архитектура процессора Intel 8086

Учебное пособие

(экспериментальный вариант)

Часть I





Санкт-Петербург

2006


СОДЕРЖАНИЕ

1. ТИПЫ И ФОРМАТЫ АППАРАТНО ПОДДЕРЖИВАЕМЫХ ДАННЫХ

В первом приближении информацию, используемую в ЭВМ, можно разделить на команды, адреса и данные.

Под аппаратной поддержкой данных определенного типа, представленных в некотором формате, понимается наличие в системе команд ЭВМ таких команд, которые предназначены для обработки данных этого типа, представленных в соответствующем формате.

Классификация данных см. рис.1.1.


Рис. 1.1. Классификация данных

1.1. ЧИСЛА С ФИКСИРОВАННОЙ ЗАПЯТОЙ

Их деление на 2 типа (дробные и целые) определяется местоположением запятой в числе: слева (перед старшим разрядом) – дробные числа, справа (после младшего разряда) – целые числа.

Дробные числа как таковые в современных ЭВМ не используются. Они используются лишь для представления мантисс в числах с плавающей запятой.

В правильных дробях целая часть нулевая, в неправильных –не нулевая.

Отличие знаковых и беззнаковых чисел состоит в интерпретации крайнего левого (старшего) бита числа. В знаковых целых числах он интерпретируется как знак числа (0 – "+", 1 – "-"), в беззнаковых целых числах – как старшая цифра числа.

Особенностью представления знаковых целых чисел является использование дополнительного кода. Дополнительный код n-разрядного целого числа Х определяется по правилу:


(1.1)


В свою очередь под прямым кодом знакового числа подразумевается его представление в виде:

(1.2)


Во многих литературных источниках предлагается считать, что дополнительный код положительного числа совпадает с его прямым кодом.

Прямой код отрицательного числа образуется путем записи единицы в знаковый разряд и модуля числа в цифровые разряды.


Пример 1.1.а. – Представление чисел [+50] и [-50] в байтном формате (n = 8) в прямом коде.


[+50]_ПК = 0.0110010

[-50]_­ПК = 1.0110010


Прямой код для представления отрицательных чисел в современных ЭВМ не используется, его целесообразно использовать лишь при ручных операциях для проверки корректности отрицательного результата, представленного в дополнительном коде.

Исходя из приведенного выше правила получения дополнительного кода отрицательного числа, необходимо выполнить вычитание модуля числа из константы 2ⁿ, представленной единицей в n+1 разряде и n нулями.


П

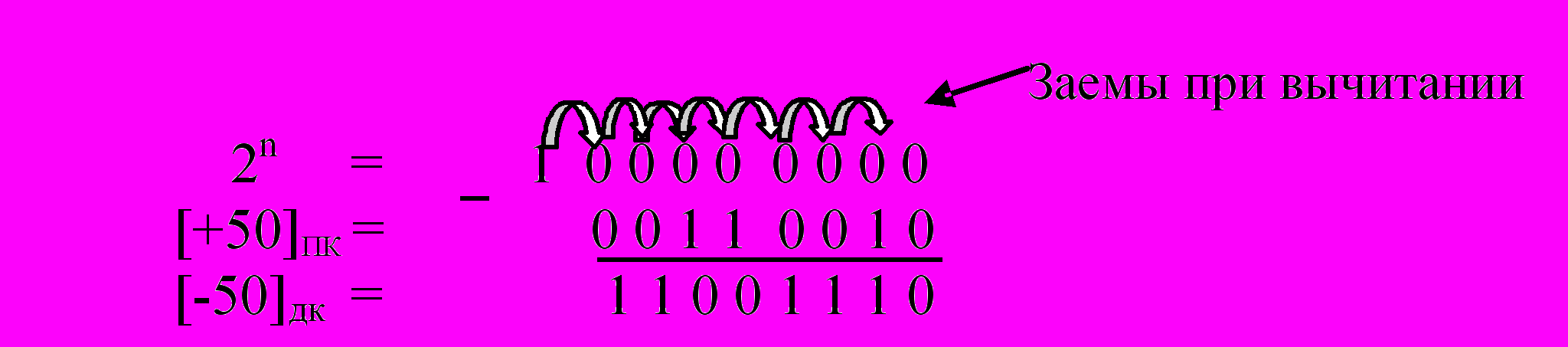

ример 1.1.б. – Представить число [-50] в дополнительном коде.

На принципе, рассмотренном в примере, основывается аппаратная поддержка преобразования чисел из прямого кода в дополнительный или из дополнительного в прямой. В процессоре Intel 8086 это преобразование реализуется с помощью команды NEG (изменение знака). Выполнение этой команды сводится к вычитанию операнда из нуля, что дает такой же результат как в примере 1.1.б.

Для ручного преобразования из прямого в дополнительный код можно использовать один из следующих способов:

1. Инвертирование всех разрядов прямого кода с последующим добавлением единицы в младший разряд.

2. Младшие нули, включая первую младшую единицу, прямого кода сохраняются и в дополнительном коде, а остальные разряды инвертируются.


Примечания:

1. Если инвертирование распространяется на старший (крайний левый) разряд, интерпретируемый как знак, то преобразование из прямого кода в дополнительный меняет знак числа.

2. Если инвертирование не распространяется на старший (крайний левый) разряд, интерпретируемый как знак, то преобразование из прямого кода в дополнительный не меняет знак числа.

3. Преобразование из дополнительного кода в прямой осуществляется по аналогичным правилам, что и преобразование из прямого кода в дополнительный код.
